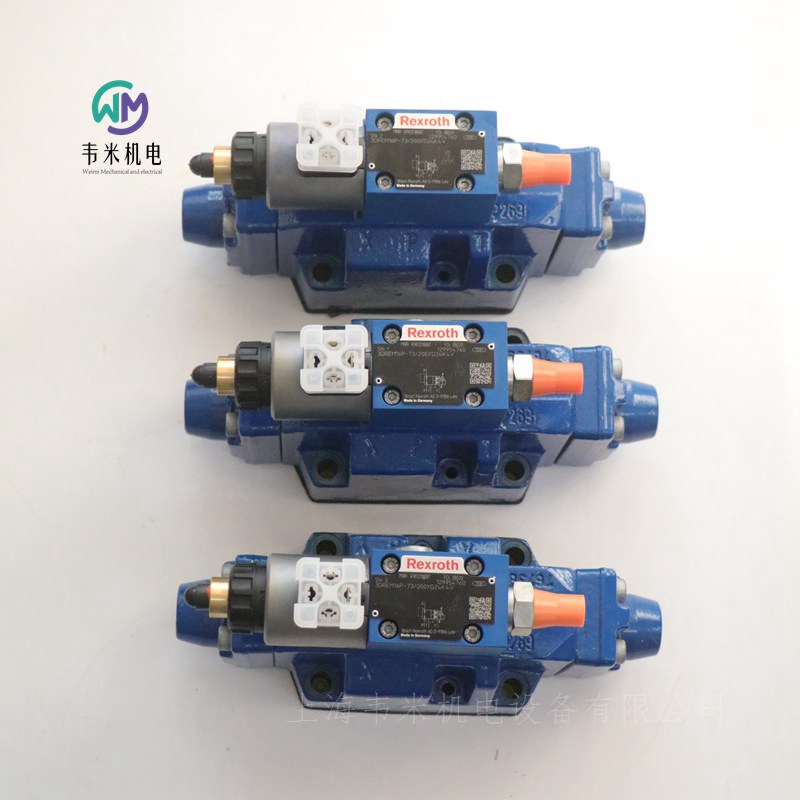

力士乐比例减压阀3DREM16P-73/200YG24K4V，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH比例减压阀，
由伺服电动机控制的
类型：3DRE（M）和3DRE（M）E
尺码10和16
组件系列7X
设定压力315巴
流量300升/分钟
特征
三通阀
通过带可旋转线圈的比例电磁阀进行操作
用于底板安装
符合ISO 4401的移植模式
大压力限制，可选
来自单一来源的阀门和控制电子设备
集成电子设备（OBE）（3DRE（M）E型）：
–指令值压力特性曲线的制造公差很小
外部控制电子设备（3DRE（M）型）
线性指令值压力特性曲线
功能、部分
阀类型3DRE（M）和3DRE（M）E是电动先导操作的三通减压阀，具有致动器的压力限制。
它们用于降低（P到A）和限制（A到T）系统压力。
组成
阀门由两个主要组件组成：
带比例电磁阀的先导控制阀，可选带大压力限制
带主控制滑阀的主阀
功能
通过先导控制阀在端口A中降低压力的命令值相关设置。
在端口P减压的情况下，弹簧和将主控制滑阀保持在中心位置。通过这种方式，防止了致动器的启动跳跃。
先导流体从孔经由流量控制器、经由控制室流到节流间隙，经由管线流到端口Y。该连接将在零压力下引入油箱。
减压
控制室中的先导压力随指令值而增加。
弹簧室中的压力通过喷嘴和主控制滑阀向右移动而积聚。
液压油从P流向A。
端口A中的执行器压力在弹簧室中可用。
端口A中的压力增加到先导控制阀的设定压力会导致主滑阀向左移动。端口A中的压力几乎与先导控制阀处的设定压力相同。
压力限制
如果端口A中的压力超过先导控制阀的设定压力，主控制滑阀将进一步向左移动。
这将打开从A到T的连接，并将端口A中的压力限制在设定的命令值。
3DREM型
为了防止比例电磁阀处不可接受的高电控电流的液压保护，这必然会导致端口A中的压力增加，您可以选择安装弹簧加载的泄压阀作为大压力限制。
大压力限制是预先设定的，参考相关压力额定值。
3DREE和3DREME型（带集成电子设备（OBE））
在功能和设置方面，这些阀门对应于3DRE和3DREM类型。在先导控制阀处，还有一个带有控制电子设备的壳体。
电源和指令值电压被施加到连接器上。
在工厂，指令值压力特性曲线的调整具有很小的制造公差。
先导油供应
3DRE…XY型
外部先导油供应、外部先导油回油
先导油由单独的先导回路从外部供应。
先导油回油通过端口Y从外部进入油箱。
3DRE…Y型
内部先导油供应，外部先导油回油
先导油供应从主阀的通道P内部实现。
先导油回油通过端口Y从外部进入油箱。
在子板中，端口X关闭。
主要技术指标
一般的
尺寸NG 10 16
重量
3DRE和3DREM型 7.5kg 10.3kg
3DREE和3DREME型 7.6kg 10.4kg
安装位置 任意，好水平
储存温度范围 –20… 80?C
环境温度范围
3DRE和3DREM型，温度为-20… 70?C
3DREE和3DREME型，温度为-20… 50?C
液压的
大运行压力
端口P和X杆 350bar 315bar
端口A和T杆 315bar 250bar
端口Y杆 分离并减压至油箱
大设定压力通道A
压力等级50 bar 50bar 50bar
压力额定值100 bar 100bar 100bar
压力额定值200 bar 200bar 200bar
压力等级250 bar – 250bar
压力等级315巴 315bar –
带流量和指令的通道A中的小设定压力值为零，见第8页的特性曲线条形图 <5 <4
大压力限制（连续可调，在工厂设置）
压力额定值50bar  70bar
压力等级100巴 130bar
压力等级200巴 230bar
压力等级250巴（尺寸16） 270巴
压力等级315巴（尺寸10） 350巴
大流量 125l/min 300l/min
先导流量 1.1l/min
液压油温度范围 –20… 80?C
粘度范围 15…380mm2/s
滞后 ?3%
重复精度 <?2%
线性度 ?3.5%
指令值压力特性曲线的制造公差，与滞后特性曲线有关；压力增加
3DRE（M） <?1.5%
3DRE（M）E <?1.5
3DRE（M） <?5%
3DRE（M）E <?1.5%
阶跃响应Tu Tg 命令值10%→90% <140ms
密封：NBR、FKM
液压油的信息：
所用液压油的点火温度必须比高表面温度高50 K。
可生物降解和阻燃-含水：如果使用镀锌部件（如“J3”或“J5”型）或含锌部件，少量溶解的锌可能会进入液压系统，导致液压油加速老化。锌皂可能作为化学反应产物形成，这可能会堵塞过滤器、喷嘴和电磁阀，特别是在与局部热量输入有关的情况下。
阻燃-含水：
由于HFC液压油的气蚀倾向增加，与使用矿物油HLP相比，该部件的生命周期可能缩短30%。为了减少气蚀效应，建议（如果可能的话，具体针对安装）将端口T中的回流压力备份到部件压差的约20%。
根据使用的液压油，环境和液压油温度不得超过50?C。为了减少进入部件的热量输入，需要调整比例阀和高响应阀的指令值曲线。
电气
版本 “G24” “G24-8”
小电磁阀电流 ≤100mA ≤100mA
大电磁阀电流 1600?10%mA 800?5%mA
电磁线圈电阻
20?C时的冷值 5.5? 20.6?
大热值 8.05? 33?
占空比 100% 100%
电气、集成电子（OBE）
电源电压
标称电压 24VDC
下限值 21VDC
上限值 35VDC
电流消耗 ≤1.5A
熔断器保护 2A（时滞）
输入
电压 0…10V
电流 4…20mA
输出：实际电流值 1mV/mA
阀门防护等级符合EN 60529 IP65（电气连接正确安装）
集成电子设备（OBE）
功能
电子设备通过端口A和B提供电压。命令值被施加到差分放大器端口D和E。
通过特性曲线生成器，将指令值电磁阀电流特性曲线调整到阀门，从而补偿液压系统中的非线性，并创建线性指令值压力特性曲线。
电流控制器独立于电磁线圈电阻控制电磁电流。
用于控制比例电磁阀的电子设备的功率级是一个斩波放大器，时钟频率约为180 Hz至400 Hz。输出信号是脉宽调制（PWM）的。
为了检查电磁阀电流，可以在针脚F（ ）和针脚C（–）之间的接头处测量与电磁阀电流成比例的电压。1 mV对应1 mA电磁阀电流。
德国力士乐REXROTH比例减压阀订货号和型号：
R900244331 3DRE10P-6X/315YG24K4V
R901218236 3DREM10P-7X/200YG24K4V
R901280845 3DREE10P-7X/200YG24K31F1V
R901246371 3DREE10P-7X/100YG24K31F1V
R901275767 3DREME10P-7X/100YG24K31F1V
R901218097 3DREME10P-7X/200YG24K31F1V
R901220113 3DREME10P-7X/200YG24K31A1V
R901293211 3DREME10P-7X50YG24K31A1V
R901240745 3DREME10P-7X/315YG24K31A1V
R901226627 3DREE16P-7X/200YG24K31F1V
R901218887 3DREM16P-7X/200YG24K4V
R901218887 3DREM16P-73/200YG24K4V
R901229466 3DREME16P-7X/250YG24K31A1V
R901218100 3DREME16P-7X/200YG24K31F1V
R901218100 3DREME16P-7X/200YG24K31F1V

力士乐REXROTH比例减压阀R901229466
减压阀 3DREME16P-7X/250YG24K31A1V
R901229466 3DREME16P-73/250YG24K31A1V
公称尺寸 16, , P → A, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。可靠地将压力降至指令值信号。
产品属性
连接图 ISO 4401-07-07-0-05
产品系列 3DRE（M）（E）
工作压力[bar] 315
流量[l/min] 300
滑阀符号 P→A
连接类型 底板安装
大小 16
驱动类型 带车载电子设备的电气
端口数 4.
切换位置数量 2.
电源电压 24伏直流电
电子连接器 连接器，7极（6 PE）
电气连接说明 符合EN 175201-804的连接器7极（6 PE）
无线连接 模拟，命令值0…10 V
符合性说明 CE–根据EMC指令2014/30/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 9.98

力士乐REXROTH比例减压阀R901218887
减压阀 3DREM16P-7X/200YG24K4V
R901218887 3DREM16P-73/200YG24K4V
公称尺寸 16, , P → A, , 通过外部电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。可靠地将压力降至指令值信号。
产品属性
连接图 ISO 4401-07-07-0-05
产品系列 3DRE（M）（E）
工作压力[bar] 315
流量[l/min] 300
滑阀符号 P→A
连接类型 底板安装
大小 16
驱动类型 带外部电子设备的电气
端口数 4.
切换位置数量 2.
电源电压 24伏直流电
电子连接器 3极连接器（2 PE）
电气连接说明 符合EN 175301-803的3极连接器（2 PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 9.7

力士乐REXROTH先导式比例减压阀
DRE, DREE
规格 6
组件系列 1X
大工作压力 210 bar
大流量 30 l/min
连接类型  底板安装
油口安装面  ISO 4401-03-02-0-05
安装位置  任意
周围温度范围  -20 … 70℃
存储温度范围  -20 … 80℃
防护等级符合 EN 60529 标准  IP65（如果使用的是适合且正确安装的连接插头。）
符合性 根据 EMC 指令 2014/30/EU 检查 CE  EN 61000-6-2 和 EN 61000-6-3
液压油温度范围  -20 … 80℃
粘度范围  15 … 380mm?/s
液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级  等级 20/18/15
先导流量  0.65l/min
大流量  30l/min
矿物油  HL, HLP
合适的密封材料  NBR, FKM
滞后  ? 2.5%
重复精度  < ? 2%
线性  ? 3.5%
控制值压力特性曲线的制造公差  ? 2-3%
阶跃响应  ≈ 150ms
电源  24VDC
小控制电流  100mA
大控制电流  1600mA
电磁线圈的电阻
20 ?C 时的低温值  5Ω
大高温值  7.5Ω
占空比  100%
电流消耗  1.5A
外部保险装置  2A. 时间延迟
输入
电压  0 … 10V
电流  4 … 20mA
用于在接口 A（带压力限制装置）中减压
通过比例电磁铁操作
用于底板安装
油口安装面符合 ISO 4401-03-02-0-05
使用外部控制电子元件进行操作时，借助电气调节，设定值压力特性曲线的制造公差较小
接口 A 中的小调定压力
带集成电子元件 (OBE)，可选
符合 EMC 指令 2014/30/EU 的 CE 标准
DRE(E) 型阀门是电控先导式三通减压阀，可以为用电器提供压力限制。该阀门用于降低系统压力。
该阀门基本上由先导控制阀、比例磁铁、带主控制阀芯的主阀构成。
型号 DRE
通过比例磁铁 在通道 A 中根据额定值调整待降低的压力。
使用已卸压的接口 P 时，弹簧将主控制阀芯保持在初始位置。
借此打开 A 至 T 的连接并阻止 P 至 A 的连接。
从接口 P 到环形通道的压力连接。
先导油从孔流向接口 T，通过流量调节器、喷嘴流向先导控制阀，通过节流间隙流向纵向槽和孔。
减压
控制室中先导压力的形成作为设定值的函数。
将主控制阀芯向右移动，液压油从 P 流向 A。
通过通道和喷嘴在弹簧腔的接口 A 中形成用电器压力。
将接口 A 中的压力提升至先导控制阀 的设定压力，这会导致主控制阀芯向左移动。接口 A 中的压力与先导控制阀 的设定压力大致相同。
压力限制
如果接口 A 中的压力超过了先导控制阀 的设定压力，则主控制阀芯继续向左移动。
借此断开从 A 到 T 的连接，并将接口 A 中所生成的压力限制为已设定的设定值。
型号 DREE – 带集成电子元件 (OBE)
这些阀门在功能和结构上都符合 DRE 类型。比例磁铁 上还装有一个配有控制电子元件的外壳 。
通过设备插头连接电源电压和设定值电压或设定值电流。
出厂时通过较小的样本偏差微调设定值压力特性曲线。
德国力士乐REXROTH比例减压阀订货号和型号：
R900932943 DRE6-11/100MG24K4M
R901208854 DRE6-1X/100MG24N9K4M
R901208855 DRE6-1X/210MG24N9K4M
R901432050 DREE6-1X/210MG24N9K24A1M


力士乐REXROTH比例减压阀
减压阀 DRE6-1X/100MG24K4M
R900932943 DRE6-11/100MG24K4M
公称尺寸 6，P → A，电气带外部放大器，24 V DC
高性能范围内的工业液压阀。可靠地将压力降低到设定值信号。
滑阀
先导式
连接图 ISO 4401-03-02-0-05
压力 [bar] 315
体积流量 [l/min] 30
活塞符号 P → A
连接类型 板材结构
标称尺寸 6
驱动类型 电气带外接电子元件
连接数 3
开关位置数 2
电源电压 24 VDC
电插头 设备插头 3 针 (2 PE)
电气连接说明 3 针设备连接器 (2 PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 1.86


力士乐REXROTH先导式比例溢流阀
内置有电子控制单元(OBE）和位置反馈器
型号DBEBE6X
通径_(NG) 6
设备系列1X
天工作压力 P 315 bar, T 250 bar
矢体积流量40I/min
特征
-具有位置反馈功能和内置式电子控制单元的先导阀，用于限制系统压力
（控制油仅在内部）
-可通过衔铁相对于压缩弹簧的位置进行调节
-位置可调，小滞后量<1%，执行时间短，
-即使当电子控制单元损坏时，也能大程度地实现过压保护
（线圈电流I>|ma）
-用于阀板安装，安装孔符合ISO 4401-03-02-0-94,
-线缆插座根据 DIN43563-AM6
-适用于内置式电子控制单元
CE，EMV 规范 EN 61000-6-2:2002-08 和EN 61000-6-3:2002-08 均能满足
Ue=24Vnom=
电气连接6P PE
控制信号
-标准型 0... 10 V (A1)
-变型 4...20 mA (F1)
出厂时已校准阀特性曲线
功能，剖面图
概述
DBEBE6X型比例溢流阀是用来限制系统压力的先导阀。可利用内置式电子控制单元，通过位置可调的比例电磁铁进行控制。
使用这些阀能够实现较短的执行时间和较小的滞后量。
基本原理
通过电子控制单元确定某个设定值，对系统压力进行调节。电子控制单元根据设定值对位置可调的电磁铁进行控制。
比例电磁阀用来克服弹簧力保持住位置，弹簧力与系统压力成正比。
通过供油孔将流量小于<0,61/min的控制油供应给先导级。
通过锥孔/座孔构造确定压力级“Pmax”。
提供大程度的过压保护
如果电子控制单元中出现故障，并因此失控而超过了线圈电流（Imax），则主要由大弹簧力来实现过压保护。
圆柱头螺丝  2910151166
线缆插座
1834482022
1834482026
1834482023
1834482024
1834482252
测试与维修设备
VT-PE-TB3 型测试盒
VT-PA-2 型测量适配器6P PE
技术参数
常规参数
结构型式
先导级 座阀
主级 滑阀
控制 具有位置调节功能的比例电磁阀，OBE
安装方式 板式连接,NG6 安装孔 (ISO 4401-03-02-0-94)
安装位置 任意
环境温度范围 -20... 50℃
质量 3.4kg
抗振强度，试验条件 大25g，三维随机振动试验（24小时)
液压参数(使用HLP 46 的测定值，油=40℃士5?C)
液压油 符合DIN51524...535标准的液压油，可根据需要使用其它介质
粘度范围
推荐值 20...00mm?/s
大允许值 10...800mm?/s
液压油温度范围 -20... 70℃
液压油的大允许污染程度清洁度等级根据ISO 4406 (c) 等级18/16/131)
大调节压力（当Q=1I/min) 80bar 180bar 315bar
小压力（当 Q=1 I/min) 7bar 8bar 10bar
大过压保护
机械式，例如当线圈电流I>Ima <90bar <190bar <325bar
大工作压力 接口P：315bar
大压力 接口T：250bar
控制油流量 大约0,6Vmin
大流量 40Vmin
静态/动态参数
滞后量 ≤1%
加工公差 ≤?50%
执行时间
100%信号变化 70ms
10%信号变化 15ms
温度波动 <1% 当AT= 40?C
电气参数，集成于阀中的电子控制单元
相对接通时间 100%  ED
防护等级 IP 65, 根据 DIN 40050 和 IEC 14434/5
连接 线缆插座 6P PE, DIN 43563
功耗 电磁铁45 mm=40VA大
外部保险丝 2.5 A
力士乐REXROTH先导式比例溢流阀订货号和型号：
0811402084 DBEBE6X-1X/80G24K31F1M
0811402076 DBEBE6X-1X/315G24K31A1M
R901126712 DBEBE6X-1X/315G24K31F1M
R901126712 DBEBE6X-11/315G24K31F1M

力士乐REXROTH比例溢流阀0811402076
比例溢流阀 DBEBE6X-1X/315G24K31A1M
0811402076 DBEBE6X-11/315G24K31A1M
规格 6，P → T，集成电子元件，24 V DC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
阀座
由伺服电动机控制的
压力等级315巴
模拟电子学
产品属性
连接图 ISO 4401-03-02-02-94
产品系列 DBEBE6X
工作压力[bar] 315
流量[l/min] 40
滑阀符号 P→T
连接类型 底板安装
大小 6.
驱动类型 带车载电子设备的电气
端口数 4.
切换位置数量 2.
电源电压 24伏直流电
电子连接器 连接器，7极（6 PE）
电气连接说明 符合EN 175201-804的7极（6 PE）连接器
无线连接 模拟，命令值0…10 V
符合性说明 EMC指令EN 61000-6-2:2002-08和EN 61000-6-3:2002-08
液压油 HL，HLP
密封 NBR
重量[kg] 3.5

力士乐比例减压阀3DREM16P-73/200YG24K4V
