AVENTICS精密调压阀0821302513，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！

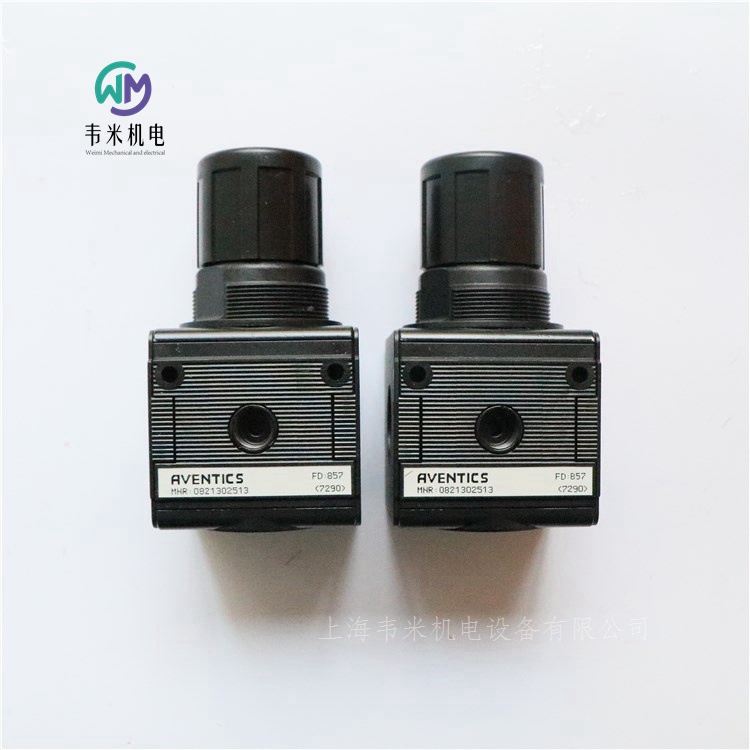

安沃驰AVENTICS精密调压阀, 系列 NL4-RGP 0821302513
NL4-RGP-G012-GAN-MAN-100-SS
AVENTICS NL 系列气源处理单元是适用于所有领域：作为单个部件或组气源处理护单元，用于集中式或分散式压缩空气制备，紧凑型版本或强大型版本，用于高温或低温环境。该系列提供一套完整、可定制的压缩空气制备技术。包括将每个部件组合到产品系列中以实现所需功能的选项，可以根据应用要求调整部件。
规格
功能精密型压力调节器
组成部分精密调压阀
接口G 1/2
Qn =6000 l/min
安装位置任意
调节器型号隔膜式调压阀
压力调节范围 min.0.5 bar
压力调节范围 max.10 bar
小运行压力0.5 bar
大运行压力16 bar
低环境温度-10 ?C
高环境温度60 ?C
操作机械式
ATEX适合ATEX
合格证书适合ATEX
调整功能带二次排气
调节器型号可以组装成块
压力输送单的
自通风耗用量 qv 大2.6 l/min
介质压缩空气, 中性气体
建议的初级过滤5 μm
介质温度小值-10 ?C
介质温度大值60 ?C
重量0.867 kg
材料：外壳压铸锌

安沃驰AVENTICS二位三通换向阀, 系列 DO22-0820019990
操作元件 单线圈
复位型 带弹簧复位
换向原理 3/2
结构特点 提动阀
外壳 压铸锌
密封件材料 氟-树胶
接口尺寸 B型 工业
Qn 1-2 40 l/min
Qn 2-3 52 l/min
压缩空气 接口 人口 M5
压缩空气 接口 出口 M5
操作 电子
结构特点  提动阀
操作  电子
密封原理  软密封
组合原理（闭锁原理）  单重底板原理
低 / 高环境温度  -10 ... 50 ?C
介质温度范围  -10 ... 50 ?C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  1 ... 5 mg/m3
额定流量 1-2  40 l/min
额定流量 2-3  52 l/min
压缩空气连接  按照国际标准 ISO 16030
反向极性保护  反极性保护
兼容性目录  See table
暂载率  100 %
接通时间型号  22 ms
关闭时间型号  20 ms
如阀受到阻隔，则100%接通时间的允许环境温度为35 ?C。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位三通换向阀, 系列 DO30-0820019501
标准化 CNOMO / NFE 49-003-1
复位型 带弹簧复位
换向原理 3/2
结构特点 提动阀
外壳 塑料
密封件材料 氟-树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 65 l/min
Qn 2-3 80 l/min
压缩空气 接口 人口 CNOMO
压缩空气 接口 出口 CNOMO
工作电压DC 24 V
操作 电子
结构特点  提动阀
操作  电子
密封原理  软密封
标准  CNOMO / NFE 49-003-1
工作压力范围  0 ... 10 bar
低 / 高环境温度  -10 ... 50 ?C
介质温度范围  -10 ... 50 ?C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
防护等级 带接口  IP65
兼容性目录  See table
暂载率  100 %
在多线路导线板上的组装  P-导线板
固定螺栓  M4
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS过滤器-调压阀, 系列 AS5-FRE-R412009175
组成部分 过滤器-调压阀
清除冷凝物 半自动，失压开启
二级排放 带二次排气
过滤器气孔直径 5 μm
锁定式 锁定式
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
 适合ATEX
额定流量Qn 14000 l/min
压缩空气连接 G 3/4
结构特点  一个整体的, 可以组装成块
组成部分  过滤器-调压阀
安装位置  垂直
合格证书  适合ATEX
低 / 高环境温度  -10 ... 50 ?C
介质温度范围  -10 ... 50 ?C
介质  压缩空气 中性气体
额定流量Qn  14000 l/min
调节器型号  隔膜式调压阀
调整功能  带二次排气
压力输送  单的
过滤器的集水杯容积  87 cm3
滤清器滤芯  可替换
大值.自通风耗用量  1,5 l/min 根据ISO 8573-1:2010 标准可达到的大压缩空气等级  6 : 7 : -
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀，
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180?的设施做。详细信息请参见操作说明书。



安沃驰AVENTICS过滤器-调压阀, 系列 AS3-FRE-R412007209
组成部分 过滤器-调压阀
清除冷凝物 半自动，失压开启
二级排放 带二次排气
过滤器气孔直径 5 μm
压力表 带有压力表
锁定式 锁定式
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
 适合ATEX
额定流量Qn 5100 l/min
压缩空气连接 G 1/2
结构特点  一个整体的, 可以组装成块
组成部分  过滤器-调压阀
安装位置  垂直
合格证书  适合ATEX
低 / 高环境温度  -10 ... 50 ?C
介质温度范围  -10 ... 50 ?C
介质  压缩空气 中性气体
额定流量Qn  5100 l/min
调节器型号  隔膜式调压阀
调整功能  带二次排气
压力输送  单的
过滤器的集水杯容积  49 cm3
滤清器滤芯  可替换
根据ISO 8573-1:2010 标准可达到的大压缩空气等级  6 : 7 : -
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀。
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180?的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。


安沃驰AVENTICS二位五通换向阀, 系列 RA18-0820022991
Qn = 700 l/min→管式连接→压缩空气 接口 出口: G 1/8→电气连接: 多芯插头, ISO 6952, B 型→可以组装成块→单稳, 双电磁线圈
结构特点滑阀，零遮盖
先导内部
密封原理软密封
隔绝原理
（闭锁原理）
单重底板原理
在多线路导线板上的组装P-导线板, PRS-导线板
工作压力范围见下表
环境温度 小值/大值 0?C / 50?C
低/高介质温度-10?C / 50?C
介质压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量0 mg/m3 - 5 mg/m3
标准化电路接口ISO 6952
防护等级带有接线盒 / 插头见下表
兼容性目录见下表
暂载率100 %
重量见下表
材料:
外壳聚酰胺
密封丙烯树胶
正面板聚酰胺
螺纹管套黄铜
压力必须至少低于环境和介质温度15?C，并且允许的高温度为 3 ?C。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位五通换向阀, 系列 RA14
Qn = 1400 l/min→管式连接→压缩空气 接口 出口: G 1/4→电气连接: 多芯插头, ISO 6952, B 型→可以组装成块→单稳, 双电磁线圈
结构特点滑阀，零遮盖
密封原理软密封
隔绝原理
（闭锁原理）
单重底板原理
在多线路导线板上的组装P-导线板, PRS-导线板
环境温度 小值/大值 0?C / 50?C
低/高介质温度-10?C / 50?C
介质压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量0 mg/m3 - 5 mg/m3
标准化电路接口ISO 6952
防护等级带有接线盒 / 插头见下表
兼容性目录见下表
暂载率100 %
重量见下表
材料:
外壳聚酰胺
密封丙烯树胶
正面板聚酰胺
螺纹管套黄铜
压力必须至少低于环境和介质温度15 ?C，并且允许的高温度为 3 ?C。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位五通换向阀, 系列 IS12
Qn = 1060 l/min→底板连接→压缩空气 接口 出口: 按照标准ISO 5599-1制造的接地板→电气连接: 多芯插头, ISO 4400, A型→可以组装成块→先导: 带有CNOMO-接口图的先导阀, 轴向结构→手动控制装置: 未带制动, 锁定式→单稳, 双电磁线圈
标准ISO 5599-1
结构特点滑阀，零遮盖
先导内部
密封原理软密封
隔绝原理
（闭锁原理）
单重底板原理
工作压力范围见下表
环境温度 小值/大值-10?C / 50?C
低/高介质温度-10?C / 60?C
介质压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量0 mg/m3 - 5 mg/m3
防护等级带有接线盒 / 插头IP 65
兼容性目录14
暂载率100 %
安装螺钉M5 带有内六角
拧紧螺栓的小扭力2,2 Nm
重量见下表
材料:
外壳聚酰胺
密封丙烯树胶
正面板聚酰胺
压力必须至少低于环境和介质温度15 ?C，并且允许的高温度为 3 ?C。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。ATEX-标志:参见ATEX-线圈目录表。


安沃驰AVENTICS二位五通换向阀, 系列 IS12, 尺寸1-0820024981
带CNOMO-连接板的引导阀
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
电气连接 多芯插头, EN 175301-803, A型
手动控制装置 锁定式
标准化 ISO 5599-1
尺寸 ISO 1
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 1060 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
结构特点  滑阀，正重叠
密封原理  软密封
组合原理（闭锁原理）  单重底板原理
连接类型  底板连接
标准  ISO 5599-1, ISO 1
低 / 高环境温度  -10 ... 50 ?C
介质温度范围  -10 ... 60 ?C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  1060 l/min
防护等级 带接口  IP65
暂载率  100 %
安装螺钉  M5 带有内六角
拧紧螺栓的小扭力  2,2 Nm
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS三位五通换向阀, 系列 IS12
Qn = 880 l/min→底板连接→压缩空气 接口 出口: 按照标准ISO 5599-1制造的接地板→电气连接: 多芯插头, ISO 4400,A型→可以组装成块→先导: 带CNOMO-连接板的引导阀→手动控制装置: 未带制动, 锁定式→双电磁线圈
标准ISO 5599-1
结构特点滑阀，零遮盖
密封原理软密封
隔绝原理
（闭锁原理）
单重底板原理
工作压力范围见下表
控制压力小/大2,5 bar / 10 bar
环境温度 小值/大值-10?C / 50?C
低/高介质温度-10?C / 60?C
介质压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量0 mg/m3 - 5 mg/m3
防护等级带有接线盒 / 插头IP 65
暂载率100 %
安装螺钉M5 带有内六角
拧紧螺栓的小扭力2,2 Nm
重量见下表
材料:
外壳聚酰胺
密封丙烯树胶
正面板聚酰胺
压力必须至少低于环境和介质温度15 ?C，并且允许的高温度为 3 ?C。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。ATEX-标志:参见ATEX-线圈目录表。


安沃驰AVENTICS二位五通换向阀, 系列 CD07-5776960220
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 聚氨酯
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1200 l/min
Qn 2-3 1200 l/min
额定流量Qn 1200 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
抗温性 - 40 ?C 耐低温
结构特点  滑阀，正重叠
操作  电子
先导  内部
密封原理  软密封
工作压力范围  3,5 ... 10 bar
控制压力 小/大  3,5 ... 10 bar
低 / 高环境温度  -40 ... 50 ?C
介质温度范围  -40 ... 50 ?C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  1200 l/min
额定流量 1-2  1200 l/min
额定流量 2-3  1200 l/min
压缩空气连接  符合 ISO 228-1 标准
先导排气  带定向先导排气口的
标准化电路接口  EN 175301-803:2006
反向极性保护  反极性保护
兼容性目录  13 14
暂载率  100 %
接通时间型号  25 ms
关闭时间型号  45 ms
在多线路导线板上的组装  P-导线板 PRS-导线板
重量  0,57 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS三位五通换向阀, 系列 CD07-5777760220
操作元件 双线圈
复位型 带弹簧复位
换向原理 5/3
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1030 l/min
Qn 2-3 880 l/min
额定流量Qn 900 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
抗温性 - 25 ?C 耐低温
结构特点  滑阀，正重叠
操作  电子
密封原理  软密封
控制压力 小/大  3 ... 10 bar
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  900 l/min
压缩空气连接  符合 ISO 228-1 标准
先导排气  带定向先导排气口的
标准化电路接口  EN 175301-803:2006
反向极性保护  反极性保护
兼容性目录  13 14
暂载率  100 %
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
在多线路导线板上的组装  P-导线板 PRS-导线板
重量  See table
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力露点必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

AVENTICS精密调压阀0821302513
