AVENTICS喷雾润滑器0821301402，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！

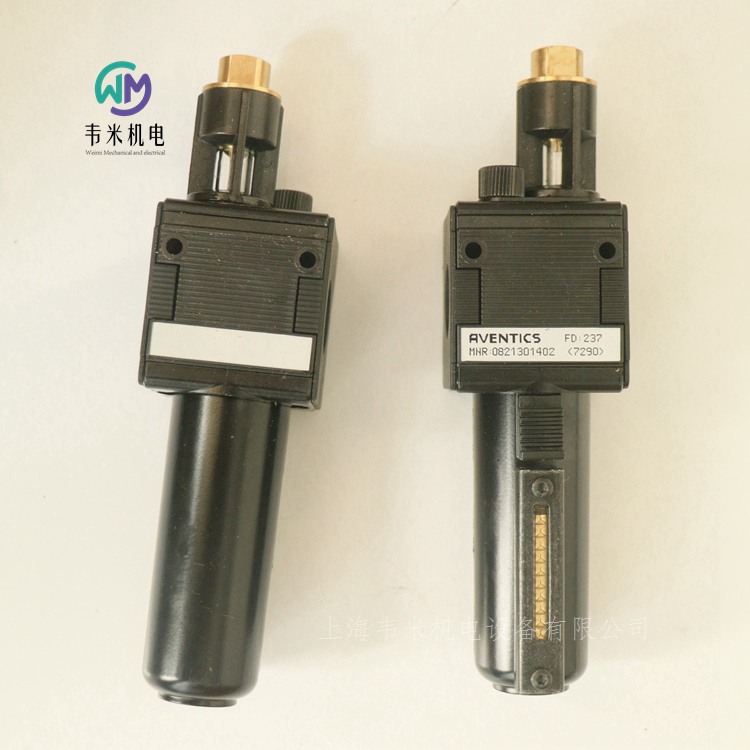

安沃驰AVENTICS标准-喷雾润滑器, 系列 NL2-LBS 0821301402
NL2-LBS-G014-SSS-ON
AVENTICS NL 系列气源处理单元是适用于所有领域：作为单个部件或组气源处理护单元，用于集中式或分散式压缩空气制备，紧凑型版本或强大型版本，用于高温或低温环境。该系列提供一套完整、可定制的压缩空气制备技术。包括将每个部件组合到产品系列中以实现所需功能的选项，可以根据应用要求调整部件。
规格
组成部分油雾器
气杯金属容器，带观察窗口
压缩空气连接G 1/4
额定流量Qn1800 l/min
安装位置垂直
小运行压力0.5 bar
大运行压力16 bar
低环境温度-10 ?C
高环境温度60 ?C
介质压缩空气, 中性气体
加油方式手动加油
油雾器的集水杯容积50 cm3
透视玻璃配有可视玻璃
加油速度为每分钟1000升1-2 滴
功能油雾润滑器
功能可以组装成块
重量0.502 kg
材料：外壳压铸锌
材料 正面板丙烯腈合成材料
密封件材料丙烯树胶
材料 气杯压铸锌
特点
易于装配
提供手动、半自动或全自动冷凝液排放
提供透明储液器
错齿式，易于维护

安沃驰AVENTICS过滤器-调压阀, 系列 NL4-FRE-0821300356
组成部分 过滤器-调压阀
清除冷凝物 半自动，失压开启
二级排放 带二次排气
过滤器气孔直径 5 μm
压力表 带有压力表
锁定式 锁定式
外壳 压铸锌
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 6900 l/min
压缩空气连接 G 1/2
结构特点 一个整体的, 可以组装成块
组成部分 过滤器-调压阀
安装位置 垂直
合格证书 适合ATEX
工作压力范围 1.5 ... 16 bar
低 / 高环境温度 -10 ... 60 ?C
介质温度范围 -10 ... 60 ?C
介质 压缩空气 中性气体
额定流量Qn 6900 l/min
调节器型号 隔膜式调压阀
调整功能 带二次排气
调节范围 小/大 0.5 ... 10 bar
压力输送 单的
过滤器的集水杯容积 50 cm3
滤清器滤芯 可替换
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 6 : 7 : -
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
适用于在 1、2、21、22 Ex 区内使用.
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180?的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。



安沃驰AVENTICS节流阀系列 CC01-0821200008
外壳 铝材, 阳极氧化处理
截流螺钉 钢, 镀锌
密封件材料 丙烯树胶
Qn 1-2 130 l/min
压缩空气连接 G 1/8
压缩空气接口 2 G 1/8
压缩空气接口 2 型号 内螺纹
压缩空气接口型号 内螺纹
工作压力范围 0.5 ... 10 bar
低 / 高环境温度 0 ... 80 ?C
介质温度范围 0 ... 80 ?C
介质 压缩空气



安沃驰AVENTICS型材气缸符合 ISO 15552 标准， PRA 系列-0822120003
实用原则 双作用式
缓冲 气动
可调节的
磁性销钉 带磁性活塞
活塞直径 32 mm
活塞杆螺纹 M10x1,25
标准化 ISO 15552
行程 80 mm
密封件材料 聚氨酯
防尘圈 聚氨酯
ATEX 中可选
压缩空气连接 G 1/8
压缩空气接口型号 内螺纹
标准 ISO 15552
合格证书 ATEX 中可选
压缩空气连接 内螺纹
工作压力范围 1.5 ... 10 bar
低 / 高环境温度 -20 ... 80 ?C
介质温度范围 -20 ... 80 ?C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
气缸管子 铝材, 阳极氧化处理
活塞杆 不锈钢
前端盖板 铝材-压铸件
后盖 铝材-压铸件
密封 聚氨酯
用于活塞杆的特殊螺母 钢, 镀锌
防尘圈 聚氨酯
通过 ATEX 认证的气缸（带标记 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135?C Db_X）可以在网络配置器中生成。
ATEX 认证气缸的使用温度范围为 -20 ?C ... 50 ?C.
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位三通截止阀，机械操作, 系列 NL4-BAV-0821300913
锁定式 锁定式
结构特点 球阀
管状端头
外壳 压铸锌
密封件材料 丙烯树胶
适合ATEX
Qn 1-2 11000 l/min
Qn 2-3 110 l/min
压缩空气 接口 人口 G 3/4
压缩空气 接口 出口 G 3/4
压缩空气接口型号 内螺纹
操作 机械式
结构特点 球阀
操作 机械式
封闭方式，封闭类型 锁定式
密封原理 金属密封
合格证书 适合ATEX
工作压力范围 0 ... 16 bar
低 / 高环境温度 -10 ... 60 ?C
介质温度范围 -10 ... 60 ?C
介质 压缩空气 中性气体
重量 0.82 kg
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180?的设施做。详细信息请参见操作说明书。



安沃驰AVENTICS过滤器-调压阀, 系列 AS5-FRE-R412009196
组成部分 过滤器-调压阀
清除冷凝物 半自动，失压开启
二级排放 带二次排气
过滤器气孔直径 5 μm
锁定式 锁定式
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 14000 l/min
压缩空气连接 G 1
结构特点 一个整体的, 可以组装成块
组成部分 过滤器-调压阀
安装位置 垂直
合格证书 适合ATEX
工作压力范围 1.5 ... 16 bar
低 / 高环境温度 -10 ... 50 ?C
介质温度范围 -10 ... 50 ?C
介质 压缩空气 中性气体
额定流量Qn 14000 l/min
调节器型号 隔膜式调压阀
调整功能 带二次排气
压力输送 单的
过滤器的集水杯容积 87 cm3
滤清器滤芯 可替换
大值. 自通风耗用量 1.5 l/min
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 6 : 7 : -
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180?的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。


安沃驰AVENTICS型材气缸符合 ISO 15552 标准，PRA 系列-0822124001
实用原则 双作用式
缓冲 气动
可调节的
磁性销钉 带磁性活塞
活塞直径 80 mm
活塞杆螺纹 M20x1,5
标准化 ISO 15552
行程 25 mm
密封件材料 聚氨酯
防尘圈 聚氨酯
ATEX 中可选
压缩空气连接 G 3/8
压缩空气接口型号 内螺纹
标准 ISO 15552
合格证书 ATEX 中可选
压缩空气连接 内螺纹
工作压力范围 1.5 ... 10 bar
低 / 高环境温度 -20 ... 80 ?C
介质温度范围 -20 ... 80 ?C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
气缸管子 铝材, 阳极氧化处理
活塞杆 不锈钢
前端盖板 铝材-压铸件
后盖 铝材-压铸件
密封 聚氨酯
用于活塞杆的特殊螺母 钢, 镀锌
防尘圈 聚氨酯
通过 ATEX 认证的气缸（带标记 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135?C Db_X）可以在网络配置器中生成。
ATEX 认证气缸的使用温度范围为 -20 ?C ... 50 ?C.
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS二位五通换向阀, 系列 581, 尺寸4-5814110100
标准化 ISO 5599-1
尺寸 ISO 4
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀
外壳 铝材
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 B型 工业
类型 多芯插头
额定流量Qn 6000 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点 滑阀
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 4
控制压力 小/大 3 ... 10 bar
低 / 高环境温度 -15 ... 50 ?C
介质温度范围 -15 ... 50 ?C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 6000 l/min
流动电导系数C 24.5 l/(s*bar)
防护等级 带接口 IP65
暂载率 100 %
接通时间型号 22 ms
关闭时间型号 98 ms
安装螺钉 带内六方
拧紧螺栓的小扭力 10 Nm
重量 1.36 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。




安沃驰AVENTICS二位五通换向阀, 系列 TC15-0820058311
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,氢化-腈-树胶
标准化电路接口 DIN EN 60947-5-2
防护等级 IP65
芯数 4-針
接口尺寸 M8
类型 多芯插头
额定流量Qn 1500 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
低 / 高环境温度 -10 ... 50 ?C
介质温度范围 -10 ... 50 ?C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1500 l/min
标准化电路接口 DIN EN 60947-5-2
根据标准 DIN EN 61140 评定的保护等级（安全等级） 电子 等级 III
防护等级 带接口 IP65
发光二极管状态显示 黄色
暂载率 100 %
在多线路导线板上的组装 P-导线板
拧紧螺栓的小扭力 2.5 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位三通换向阀, 系列 ST-0820402002
锁定式 不可锁定
换向原理 3/2
结构特点 滑阀
滚轮
外壳 不锈钢, 淬火的
操作元件 不锈钢 聚甲醛 聚酰胺
前端盖板 不锈钢 钢 聚酰胺 铝材 钢, 镀锌
额定流量Qn 280 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
压缩空气接口型号 内螺纹
操作 机械式
结构特点 滑阀
操作 机械式
封闭方式，封闭类型 不可锁定
换向原理 3/2
密封原理 金属密封
额定流量Qn 280 l/min
工作压力范围 -0.95 ... 10 bar
低 / 高环境温度 -15 ... 80 ?C
介质温度范围 -15 ... 80 ?C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 5 ... 25 mg/m3
安装螺钉 M4 带有内六角
拧紧螺栓的小扭力 2.5 Nm




安沃驰AVENTICS二位五通换向阀, 系列 ST-0820403005
锁定式 不可锁定
操作元件 杠杆
换向原理 5/2
结构特点 滑阀
杠杆
外壳 不锈钢
额定流量Qn 280 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
压缩空气接口型号 内螺纹
操作 机械式
结构特点 滑阀
操作 机械式
封闭方式，封闭类型 不可锁定
换向原理 5/2
密封原理 金属密封
额定流量Qn 280 l/min
工作压力范围 -0.95 ... 10 bar
低 / 高环境温度 -15 ... 80 ?C
介质温度范围 -15 ... 80 ?C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 5 ... 25 mg/m3
安装螺钉 M4 带有内六角
拧紧螺栓的小扭力 2.5 Nm
说明：本产品只可用经过润滑的压缩空气运行。



安沃驰AVENTICS四位五通换向阀, 系列 740-5727550220
换向原理 5/4
结构特点 膜片式中心阀
外壳 聚甲醛
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 950 l/min
压缩空气 接口 人口 10x1
压缩空气 接口 出口 10x1
工作电压DC 24 V
操作 电子
结构特点 膜片式中心阀
操作 电子
先导 内部
密封原理 软密封
组合原理（闭锁原理） 盘式原理 单重底板原理
工作压力范围 3 ... 10 bar
低 / 高环境温度 -15 ... 50 ?C
介质温度范围 -15 ... 50 ?C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
标准化电路接口 EN 175301-803:2006
防护等级 带接口 IP65
反向极性保护 反极性保护
暂载率 100 %
接通时间型号 20 ms
关闭时间型号 54 ms
在多线路导线板上的组装 PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
提示：为确保阀门的工作性能，低工作压力不应低于 3 bar ！



安沃驰AVENTICS二位五通换向阀, 系列 ST-0820403004
锁定式 不可锁定
操作元件 按钮
换向原理 5/2
结构特点 滑阀
按钮
外壳 不锈钢, 淬火的
密封 丙烯树胶
操作元件 不锈钢 聚甲醛 聚酰胺
前端盖板 不锈钢 钢 聚酰胺 铝材 钢, 镀锌
额定流量Qn 280 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
压缩空气接口型号 内螺纹
操作 机械式
结构特点 滑阀
操作 机械式
封闭方式，封闭类型 不可锁定
换向原理 5/2
密封原理 金属密封
额定流量Qn 280 l/min
工作压力范围 -0.95 ... 10 bar
低 / 高环境温度 -15 ... 80 ?C
介质温度范围 -15 ... 80 ?C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 5 ... 25 mg/m3
安装螺钉 M4 带有内六角
拧紧螺栓的小扭力 2.5 Nm


安沃驰AVENTICS分气块, 系列 NL2-DIL-0821300920
版本 分气块4x
组成部分 分气块
外壳 压铸锌
适合ATEX
Qn 1-2 2700 l/min
Qn 1-3 2700 l/min
Qn 1-4 900 l/min
Qn 1-5 2000 l/min
Qn 1-6 900 l/min
压缩空气连接 G 1/4
结构特点 狭长的分配器, 可以组装成块
组成部分 分气块
安装位置 任意
合格证书 适合ATEX
工作压力范围 0 ... 16 bar
低 / 高环境温度 -10 ... 60 ?C
介质温度范围 -10 ... 60 ?C
介质 压缩空气 中性气体
重量 0.25 kg
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180?的设施做。详细信息请参见操作说明书。
为了能直接组装压力传感器，PE2系列以及PM1系列适用于法兰面.



安沃驰AVENTICS阀连接器，CON-VP 系列-1834484096
连接类型 螺钉
屏蔽 未屏蔽
密封件材料 天然橡胶 / 丁二烯橡胶
标准化电路接口 ISO 6952
防护等级 IP65
连接类型 螺钉
低 / 高环境温度 -25 ... 50 ?C
额定电压 See table
防护等级 IP65
拧紧螺栓的小扭力 0.4 Nm
重量 0.02 kg
规定的保护等级只适用于已安装和检查的状态。

安沃驰AVENTICS阀连接器，CON-VP 系列 1834484096
CON-VP-F_B-2 E-SCREW
规格
连接类型螺钉
标准化电路接口ISO 6952
屏蔽未屏蔽
低环境温度-25 ?C
高环境温度50 ?C
电流，大值10 A
电极数目2 E
防护等级IP65
电气连接 1多针插头
电气连接 1B 型
极数2 E
电缆引线呈  弯角
电缆引线 铰接分气接头90?
拧紧螺栓的小扭力0.4 Nm
重量0.02 kg
密封件材料天然橡胶 / 丁二烯橡胶
Seal materialcaoutchouc/butadiene caoutchouc
特点
自组装 Multipol 阀门插头连接器
Form A EN 175301-803
Form B ISO 6952 和 B industry
Form C ISO 15217 和 C industry
有/无保护回路/LED



安沃驰AVENTICS型材气缸符合ISO15552标准，PRA系列-0822121004
实用原则 双作用式
缓冲 气动
可调节的
磁性销钉 带磁性活塞
活塞直径 40 mm
活塞杆螺纹 M12x1,25
标准化 ISO 15552
行程 100 mm
密封件材料 聚氨酯
防尘圈 聚氨酯
ATEX 中可选
压缩空气连接 G 1/4
压缩空气接口型号 内螺纹
标准 ISO 15552
合格证书 ATEX 中可选
压缩空气连接 内螺纹
工作压力范围 1.5 ... 10 bar
低 / 高环境温度 -20 ... 80 ?C
介质温度范围 -20 ... 80 ?C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
气缸管子 铝材, 阳极氧化处理
活塞杆 不锈钢
前端盖板 铝材-压铸件
后盖 铝材-压铸件
密封 聚氨酯
用于活塞杆的特殊螺母 钢, 镀锌
防尘圈 聚氨酯
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
通过 ATEX 认证的气缸（带标记 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135?C Db_X）可以在网络配置器中生成。
ATEX 认证气缸的使用温度范围为 -20 ?C ... 50 ?C.


安沃驰AVENTICS先导式单向阀, 系列 NR02-0821003028
结构形式 线路安装
阀门结构形式 提动阀
外壳 压铸锌
密封件材料 丙烯树胶
Qn 1-2 2300 l/min
Qn 2-1 2200 l/min
压缩空气连接 G 1/2
压缩空气接口 2 G 1/2
压缩空气接口 2 型号 内螺纹
压缩空气接口型号 内螺纹
结构特点 提动阀
工作压力范围 1 ... 12 bar
低 / 高环境温度 -10 ... 60 ?C
介质温度范围 -10 ... 60 ?C
介质 压缩空气



安沃驰AVENTICS短行程气缸, 系列 KHZ-0822406020
实用原则 单作用式，不受压缩回
缓冲 弹性
活塞直径 12 mm
行程 4 mm
压缩空气连接 M5
压缩空气接口型号 内螺纹
压缩空气连接 内螺纹
低 / 高环境温度 -25 ... 80 ?C
介质温度范围 -25 ... 80 ?C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
气缸管子 铝材, 阳极氧化处理
活塞杆 不锈钢
活塞 晴纶橡胶
前端盖板 黄铜 铝材
后盖 铝材
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
用于0822406310材料的活塞：聚氨酯
