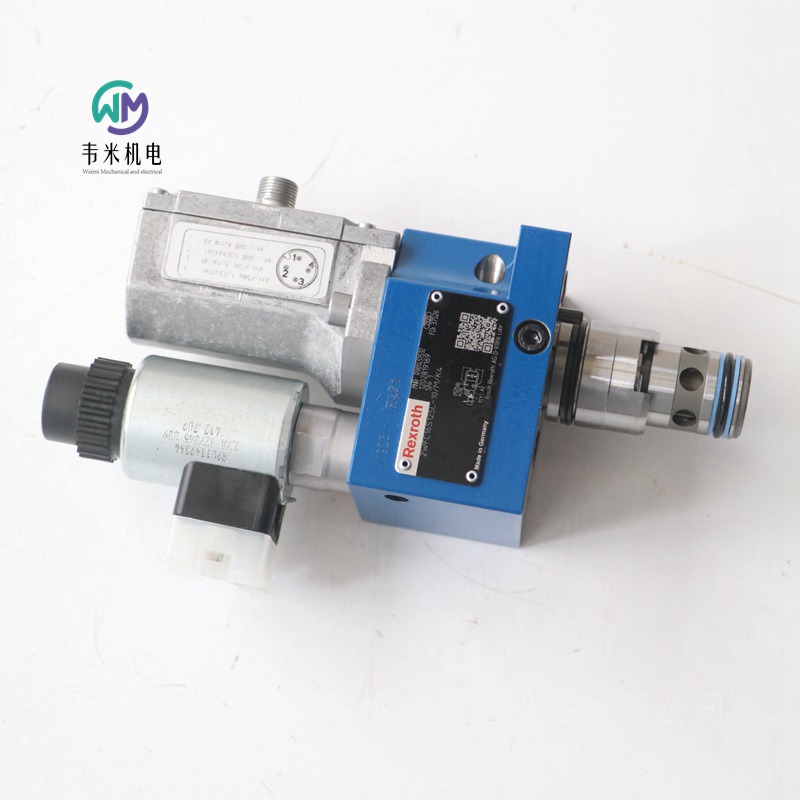

力士乐比例节流阀2WFC16S125L-10/M/K4，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐带集成电子元件 (OBE) 或外部控制电子元件的先导式比例方向插装阀
2WFC; 2WFCE
温度范围  -20 … 60℃
大工作压力  420bar
大回流压力  100bar
建议粘度范围  20 … 100mm?/s
二位二通型号
强度：
-油压阻力高为 420 bar
-高耐振度（符合 DIN EN60068-2）
-环境温度高为 60 ?C
度：
-响应灵敏度高，滞后低
可靠性：
-质量高，设计成熟
标准化：
-安装尺寸符合 ISO 7368
-连接器/接口
柔性：
-可与压力补偿器连接，可提供压力补偿流量控制
安全性：
-断电、电缆中断或断开选通后，会进入主级故障安全位置
设置
2WFCE 型先导式比例方向阀基本构成包括：
盖
主级
带比例电磁铁的先导控制阀
带位置传感器和模拟接口的集成电子元件
集成电子元件 (OBE) 将控制值与主级 控制阀芯的位置理论值进行比较。在存在控制偏差的情况下，先导控制阀将激活控制线圈。以此调节控制阀芯。根据控制偏差的不同，主级 控制腔或者以先导油（主级已关闭）加压，或者已卸载（主级已打开）。控制偏差修正前，将通过控制值成比例地控制行程及节流孔横截面。
为保证正常运行，必须遵守以下条件：
流向 A → B（X 连接到 A）
流向 B → A（X 连接到 B）
电源电压故障
如果小电源电压发生故障或低于小电源电压，则启用将断开（接口 B1 和 G1）且在线圈导线电缆中断情况下，集成电子元件 (OBE) 将断开先导控制阀线圈的电源。主级控制阀芯 通过油口 X 处可用压力和主级弹簧力安全移动至其阀座位置并阻塞 A 和 B 之间的油液流动。
流量控制功能
先导式比例方向阀可与压力补偿器配合使用以提供压力补偿流量控制。
集成电子元件 (OBE)
功能
1. 接通程序/故障特性
施加 24 ?V 的电源电压之后，如果满足以下条件，则电子元件将准备就绪：
电源电压 UB > 18 V DC
线圈连接未中断
控制值线未中断且控制值 > 2.7 mA（仅指接口“G1”）
如果上述条件中有一个未得到满足，则控制器和输出级断路，并将插脚 11 （仅指接口“B1”和“G1”）的“准备就绪”信号设置为 0 V。
2. 理论值输出信号
电气接口“A1”（插脚 F）和“B1”（插脚 6）
“A1”：0.35 V ... 10 V 对应于 0 % ... 100 % 的阀门开口；当理论值 < -2.5 V 时，节流阀芯处于阀座位置
“B1”：0 V ... 10 V 对应于 0 % ... 100 % 的阀门开口；当理论值 < -1.5 V 时，节流阀芯处于阀座位置
电气接口“G1”（插脚 6）
4 mA ... 20 mA 对应于 0 % ... 100 % 的阀门开口；当理论值 < 2.7 mA 时，节流阀芯处于阀座位置
注意：
电子元件接口“A1”
在开口方向：若控制值 ≥ 0.5 V 时，则启用阀门
在闭合方向：控制值 ≤ 0.3 V 时（“阀座上”），阀门停用
在开口方向的电气接口“B1”和“G1”：
若已设置使能插脚 3，控制值 > -1 V（“B1”）或 > 2 mA（“G1”），则启用阀门
在闭合方向：若未设置插脚 3，控制值 < -1 V（“B1”）或 < 2 mA（“G1”）（“阀座上”），则停用阀门
德国力士乐REXROTH比例流量阀订货号和型号：
R901451532 2WFC16S125L-1X/M/K4
R901451532 2WFC16S125L-10/M/K4
R901451941 2WFC25S220L-1X/M/K4
R901451939 2WFC25S140Q-10/M/K4
R901451944 2WFC32S320L-1X/M/K4
R901451948 2WFC40S500L-1X/M/K4
R901451952 2WFC50S1000L-1X/M/K4
R901436211 2WFCE16S160L-1X/M/24G1
R901436210 2WFCE16S160L-1X/M/24B1
R901436207 2WFCE16S160L-1X/M/24A1
R901424816 2WFCE16S125L-1X/M/24B1
R901424816 2WFCE16S125L-10/M/24B1
R901430244 2WFCE16S125L-1X/M/24G1
R901387450 2WFCE16S125L-1X/M/24A1
R901430247 2WFCE25S220L-1X/M/24G1
R901388124 2WFCE25S220L-1X/M/24A1
R901388124 2WFCE25S220L-10/M/24A1
R901436213 2WFCE25S330L-1X/M/24A1
R901388127 2WFCE32S320L-1X/M/24A1
R901388127 2WFCE32S320L-10/M/24A1
R901430250 2WFCE32S320L-1X/M/24G1
R901430249 2WFCE32S320L-1X/M/24B1
R901436317 2WFCE40S940L-1X/M/24A1
R901436317 2WFCE40S940L-10/M/24A1
R901388128 2WFCE40S500L-1X/M/24A1
R901430258 2WFCE40S500L-1X/M/24G1
R901436319 2WFCE40S940L-1X/M/24B1
R901388132 2WFCE50S1000L-1X/M/24A1
R901430271 2WFCE50S1000L-1X/M/24B1
R901430271 2WFCE50S1000L-10/M/24B1
R901436328 2WFCE50S1500L-1X/M/24G1
R901436328 2WFCE50S1500L-10/M/24G1
R901436321 2WFCE50S1500L-1X/M/24A1
R901436326 2WFCE50S1500L-1X/M/24B1
R901425071 STW0271-10/3WRCE40V000L-SG24K31C1M-106
0811402614 FESX32CA-1X/320LZ4M
0811402620 FESX40CA-1X/500LZ4M
0811402622 FESXE40CA-1X/500LK0B1M

力士乐REXROTH液压元件：
力士乐REXROTH泵：轴向柱塞泵（轴向柱塞定量泵、轴向柱塞变量泵）、外啮合齿轮泵、内啮合齿轮泵。摆线泵、叶片泵、径向柱塞泵、电液泵。
力士乐REXROTH马达：径向柱塞马达、轴向柱塞马达（轴向柱塞定量马达、轴向柱塞变量马达）、外啮合齿轮马达。
力士乐REXROTH开/关阀：单向阀（止回阀、截止阀、充液阀）、方向阀（方向座阀、方向滑阀、电磁球阀、换向阀、手动阀、机械阀、电磁阀、电液换向阀）、压力阀（溢流阀、安全阀、减压阀、压力截止阀、压力顺序阀）、流量控制阀（节流阀、流量控制阀、二通流量控制阀）、二通插装阀（插装阀、逻辑阀、插装阀控制盖板）。
力士乐REXROTH比例、高频响和伺服阀：比例方向阀（直动式比例方向阀，比例换向阀，电磁比例阀，电液比例阀，先导式比例方向阀）、比例压力控制阀（比例溢流阀，比例减压阀）、比例流量控制阀、高频响方向阀（直动式高频响应比例阀，高频响应比例换向阀，高频响应比例方向阀、高频响应电液比例阀，先导式高频响应方向阀）、方向伺服阀（伺服阀，四通伺服方向阀，电液比例伺服阀）、比例插装阀（比例方向插装阀、高频响方向插装阀，高频响换向插装阀）、高频响比例伺服阀附件（压力补偿器，平衡阀，插头接线盒，电缆）。
力士乐REXROTH油路块和阀板：底板、盖板、过渡板、叠加阀板、多站油路块、模块化阀板系统、截止阀块、控制阀块
力士乐REXROTH电子元件：阀放大器（比例阀放大器，高响应方向阀放大板，伺服阀放大板，插头式放大器，开/关阀接线盒）、控制值放大器（模拟放大版）、轴调节（集成阀，轴控制器，P/Q阀、数字控制轴、嵌入式控制器，P/Q放大器、模拟定位模块）、泵控制（轴向柱塞泵数字式电子控制装置）、电子元件附件（机架和板卡插槽，电源和稳压设备、测试和维修设备，监测模块，连接插头和电缆，接头）。
力士乐REXROTH系统：泵系统（电动液压控制系统，变速泵驱动装置）。
力士乐REXROTH液压站：标准型液压站、紧凑型液压站、静默液压站、驱动单元、夹紧和驱动模块、电机/泵装配件、蓄能器站、过滤设备、液压站附件（衰减器）。
力士乐REXROTH传感器和信号发送器：压力传感器，电子压力开关、机械压力开关、压力指示单元（压力表，充液压力表）、浮球开关、温度开关、油处理（颗粒监测器、含水量测量单元）、速度传感器、信号编码器、斜盘倾角传感器。
力士乐REXROTH蓄能器：液压气动蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止块（蓄能器切断阀）。
力士乐REXROTH过滤器：空气过滤器、油箱安装过滤器/回油管路过滤器、嵌入式过滤器、可通断的双筒过滤器/嵌入式过滤器、油路块安装过滤器、吸油和替换插件过滤器、篮式滤网过滤器、过滤器材料、过滤器元件（过滤器滤芯）、过滤器附件（过滤器维护指示器，密封件）。

力士乐REXROTH二通方向控制功能插装阀
LFA..GWA
标准系列
规格 16 … 100
组件系列 6X, 7X
大工作压力 420 bar
大流量 25000 l/min
用于设置方向阀
带集成梭阀
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖也是从功率单元控制侧到先导控制阀的连接件。
通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀通常由控制盖和安装套件组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。
德国力士乐REXROTH二通插装阀盖板订货号和型号：
R900926535 LFA25GWA-71/P10
R900912635 LFA16GWA-71/A10P10
R900936188 LFA16GWA-71/A08P08
R900912725 LFA32KWA-7X/
R900912708 LFA32GWA-7X/




力士乐REXROTH内啮合齿轮泵
PGF
机座大小 1, 2, 3
规格 1.7 … 40
组件系列 2X, 3X
大工作压力 250 bar
大排量 40.5 cm?
特征
固定排量
低工作噪音
低脉动流量
由于具有密封间隙补偿，因此在低粘度情况下也可实现效率
使用寿命长，得益于滑动轴承和密封间隙补偿
适合较大的粘度和速度范围
吸油特性
所有机座大小和规格之间可以相互组合
可与内啮合齿轮泵 PGH、叶片泵 PV7 和轴向柱塞泵组合
可根据要求在连接盖中集成阀技术
工业应用中具备低中等性能和压力范围的驱动器，例如，机床
行走机械应用中具备较高工作压力的耐疲劳驱动器，例如，提升设备、风扇和扩张器
PGF 类型液压泵为具有恒定排量的泄漏间隙补偿内啮合齿轮泵。它们基本由壳体、轴承盖、端盖、内啮合齿轮、小齿轮轴、轴承、轴向垫片、止动销及分段填充部件组成，分段填充部件包括：分段、扇形支撑体及密封辊。
吸油和排油过程
根据流体动力学安装的小齿轮轴 按所示旋转方向传动内啮合齿轮。在旋转过程中，吸油范围内容积将增加约 180? 以上。欠压使液压油流入腔体中。镰状的分段填充部件 将吸油部分与压力腔隔开。在压力腔内，小齿轮轴 的轮齿再次啮合在内啮合齿轮 的轮齿之间。通过压力通道将液体排出。
轴向补偿力 FA 作用于压力腔内部且与轴向垫片 内的压力场一同生成。因此旋转部件与固定部件之间的液纵向间隙非常小且确保压力腔液密封。
径向补偿力 FR 作用在分段 和扇形支撑体.分段和扇形支撑体间的面积比和板件密封  位置在设计时应确保实现内啮合齿轮、分段填充元件 和小齿轮轴 之间近乎无泄漏间隙的密封。板件密封  下的弹簧元件可确保在小的压力下也能够提供足够的接触压力。
流体动力和流体静力安装
作用在小齿轮轴 上的力由流体动力润滑的径向滑动轴承 承受；作用在内啮合齿轮 上的力由流体静力轴承承受。
齿轮轮齿系统
齿轮轮齿系统为渐开线轮齿系统。当啮合长度较大时，充液流量和压力波动较小；脉动速度减小明显降低了工作噪音。
所用材料
壳体、轴承盖、端盖 和轴向垫片:铝合金内啮合齿轮、小齿轮轴 和止动销：钢制普通轴承:带钢背分段的铜锡 和扇形支撑体：黄铜合金板件密封 :塑料
德国力士乐REXROTH内啮合齿轮泵订货号和型号：
R900932132 PGF1-2X/1,7RA01VP1
R900086159 PGF1-2X/1,7RE01VU2
R900086159 PGF1-21/1,7RE01VU2
R900952850 PGF1-21/3,2LN12VM-A387
R901021469 PGF1-21/1,7LA01VP1-A340B
R900932136 PGF1-2X/4,1RA01VP1
R900932136 PGF1-21/4,1RA01VP1
R900932183 PGF1-21/1,7LA01VP1
R900086166 PGF1-21/2,2RL01VM
R900086163 PGF1-2X/4,1RE01VU2
R900932137 PGF1-2X/5,0RA01VP1
R900932135 PGF1-2X/3,2RA01VP1
R900952850 PGF1-2X/3,2LN12VM-A387
R900068313 PGF2-22/006RN01VM
R900932261 PGF2-2X/019RE01VE4
R900932269 PGF2-22/016RE20VU2
R900932271 PGF2-22/011RE01VE4
R900932267 PGF2-22/016RE01VE4
R900932266 PGF2-2X/008RE01VE4
R900571401 PGF2-2X/019RA20VP2
R900932274 PGF2-2X/013RE01VE4
R900931660 PGF2-2X/006RJ01VU2
R900932269 PGF2-2X/016RE20VU2
R900938281 PGF2-22/011RJ01VU2
R900930689 PGF2-22/013RJ01VU2
R900564037 PGF2-2X/008RA01VP2
R900032712 PGF2-2X/013RA20VP2
R901018829 PGF2-22/016RJ01VU2
R900779104 PGF2-2X/011RJ01VU2K
R900983936 PGF2-2X/011RE01VE4K
R900932111 PGF3-31/040RE07VE4
R900932112 PGF3-31/032RE07VE4
R987046566 PGF3-31/025RE07VE
R900932112 PGF3-3X/032RE07VE4
R900029617 PGF3-3X/025RJ07VU2

力士乐REXROTH内啮合齿轮泵PGF2-2X/011RE01VE4
R900932271 PGF2-22/011RE01VE4
内部驱动泵，标称尺寸11，压力250巴，适用于工业和移动应用，开路
适用于变速驱动器低噪音和低脉动水平由于间隙补偿而具有高效率适用于大压力下的200万次负载变化
定排量内啮合齿轮泵
适用于工业或移动开路应用
带FKM密封件
铝制外壳
产品特性
位移类型 恒定
标称尺寸[cm?] 11
压力[bar] 250
体积流量[l/min] 39.6
旋转方向 顺时针方向的
轴端 带键控弹簧的圆柱形直径为20 mm，ISO 3019-2
安装法兰 4孔安装法兰80B4SW，符合ISO 3019-2
压力流体 HL，HLP，HEES，HEPR
密封件 FKM
重量[kg] 3.96

力士乐REXROTH内齿轮泵 PGF3-3X/032RE07VE4
R900932112 PGF3-31/032RE07VE4
内齿轮泵，规格 32，压力 250 bar，适用于工业和移动应用，开路
适用于变速驱动器 低噪音和低脉动水平 通过间隙补偿实现高效率 适用于压力下的 200 万次负载变化
恒排量内齿轮泵
适用于具有开环控制的工业或移动应用
带 FKM 密封件
铝制外壳
位移类型 恒定
标称尺寸 [cm?] 32
压力 [bar] 250
体积流量 [l/min] 97.5
轴端 圆柱形 ? 25 带滑键，ISO 3019-2
通过驱动 有
旋转方向 右转
轴端 圆柱形 ? 25 mm 带滑键，ISO 3019-2
紧固件 4 孔安装法兰 100B4SW，符合 ISO 3019-2
液压油 HL,HLP,HEES,HEPR
密封 FKM
重量 [kg] 5.06

力士乐REXROTH内齿轮泵 PGH2-2X/006RE07VU2
R900951301 PGH2-22/006RE07VU2
内齿轮泵，公称尺寸 6，工业应用压力 350 bar，开路
适用于变速驱动。低噪音和脉动水平。通过间隙补偿提高效率。铸铁外壳，无负载变化限制。可与其他力士乐泵灵活组合。
铸铁外壳
恒排量内齿轮泵
用于开路工业应用
带 FKM 密封件
位移类型 恒定
标称尺寸 [cm?] 6
压力 [bar] 350
体积流量 [l/min] 19.5
轴端 圆柱形 ? 18 带滑键
通过驱动 有
旋转方向 左转
轴端 圆柱形 ? 18 mm 带滑键
紧固件 2 孔安装法兰 82-2，符合 ISO 3019-1
液压油 HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDR,HFDU
密封 FKM
重量 [kg] 6.19


博世力士乐（BOSCH-REXROTH）的内齿轮泵可在较宽的速度范围内以高效率提供所需的体积流量，从而为节能做出重要贡献。其低惯性矩可实现动态驱动。带内齿轮泵的变速驱动器是传统变量泵系统的低噪音替代品。
力士乐REXROTH内啮合齿轮泵 PGF2-2X/016RE20VU2
R900932269
内齿轮泵，规格 16，压力 250 bar，适用于工业和移动应用，开路
适用于变速驱动器 低噪音和低脉动水平 通过间隙补偿实现高效率 适用于压力下的 200 万次负载变化
铝制外壳
恒排量内齿轮泵
适用于具有开环控制的工业或移动应用
带 FKM 密封件
位移类型 恒定
标称尺寸 [cm?] 16
大压力 [bar] 250
大体积流量 [l/min] 57.6
轴端 圆柱形 ? 20 带滑键，ISO 3019-2
通过驱动 有
旋转方向 右转
紧固件 2 孔安装法兰 82-2，符合 ISO 3019-1
液压油 HL,HLP,HEES,HEPR
密封 FKM
重量 [kg] 4.84


力士乐REXROTH内啮合齿轮泵
PGH-2X
机座大小 2, 3
规格 5 … 16
组件系列 2X
大工作压力 350 bar
大排量 16 cm?
特征
固定排量
低工作噪音
低脉动流量
由于具有密封间隙补偿，因此在低速和低粘度情况下也可实现效率
适合较大的粘度和速度范围
所有机座大小和规格之间可以任意组合
可与内啮合齿轮泵、径向柱塞泵和外啮合齿轮泵组合使用
PGH 类型液压泵为具有恒定排量的间隙补偿内啮合齿轮泵。
它们基本由壳体、轴承盖、端盖、内啮合齿轮、小齿轮轴、轴承、轴向垫片、端盖、安装法兰、止动销及分段填充部件组成，分段填充部件包括：分段、扇形支撑体及密封辊。
吸油和排油过程
根据流体动力学安装的小齿轮轴 按所示旋转方向传动内啮合齿轮。
旋转过程中，吸油范围内容积会增加约 90?。欠压使液压油流入腔体中。
利用镰状的分段填充部件将吸油口和压力腔分开。在压力腔中，小齿轮轴 的轮齿再次啮合在内啮合齿轮 的轮齿间隙中。通过压力通道将液体排出。
轴向补偿力 FA 作用于压力腔内部且与轴向垫片 内的压力场一同生成。
因此旋转部件与固定部件之间的液压轴纵向间隙非常小且确保压力腔液压轴密封。
径向补偿力 FR 作用在分段 和扇形支撑体上。
依靠工作压力将两个分段填充部件 和压在小齿轮轴 和内啮合齿轮 的缸头直径。
分段和扇形支撑体间的面积比和密封辊  位置在设计时应确保实现内啮合齿轮、分段填充部件和小齿轮轴 之间近乎无漏泄间隙的密封。
密封辊  下的弹簧部件可确保在小的压力下也能够提供足够的接触压力。
流体动力和流体静力安装
作用在小齿轮轴 上的力由流体动力润滑的径向滑动轴承 承受；作用在内啮合齿轮 上的力有流体静力轴承承受。
齿轮轮齿系统
装齿为渐开线轮齿系统。当啮合长度较大时，充液流量和压力波动较小；脉动速度减小明显降低了工作噪音。
PGH 型号液压泵为具有恒定排量的间隙补偿内啮合齿轮泵。根据流体动力学安装的小齿轮轴将驱动内啮合齿轮。通过在吸油范围内打开的小齿轮轴和内啮合齿轮齿侧间隙吸入液压油并将其送入压力范围。吸油区域和压力范围由径向补偿元件以及内啮合齿轮和小齿轮轴之间的齿轮啮合分开。
德国力士乐REXROTH内啮合齿轮泵订货号和型号：
R900951301 PGH2-22/006RE07VU2
R900961549 PGH2-22/006RR07VU2
R900951302 PGH2-22/008RE07VU2

力士乐REXROTH内齿轮泵 PGH2-2X/006RR07VU2
R900961549 PGH2-22/006RR07VU2
内齿轮泵，公称尺寸 6，工业应用压力 350 bar，开路
适用于变速驱动。低噪音和脉动水平。通过间隙补偿提高效率。铸铁外壳，无负载变化限制。可与其他力士乐泵灵活组合。
铸铁外壳
恒排量内齿轮泵
用于开路工业应用
带 FKM 密封件
位移类型 恒定
标称尺寸 [cm?] 6
压力 [bar] 350
体积流量 [l/min] 19.5
轴端 有齿 16-4，9T 16/32 DP，ISO 3019-1
通过驱动 有
旋转方向 右转
轴端 有齿 16-4，9T 16/32 DP，ISO 3019-1
紧固件 2 孔安装法兰 82-2，符合 ISO 3019-1
液压油 HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDR,HFDU
密封 FKM
重量 [kg] 6.18


力士乐REXROTH内啮合齿轮泵，固定排量
PGH-3X
机座大小 4, 5
规格 20 … 250
组件系列 3X
大工作压力 350 bar
大排量 250.5 cm?
特征
固定排量
低工作噪音
低脉动流量
由于具有密封间隙补偿，因此在低速和低粘度情况下也可实现效率
适合较大的粘度和速度范围
所有机座大小和规格之间可以相互组合
可与轴向柱塞泵、内啮合齿轮泵和叶片泵组合
适合使用 HFC 油液运行（密封件设计“W”）
用途：
适用于具有较大负载循环数的大功率、高压的耐疲劳驱动器，例如，塑料加工机、自动化压力机、铸造机和其他使用蓄能器充液操作的应用
PGH.-3X 类型液压泵为具有恒定排量的间隙补偿内啮合齿轮泵。
其基本构成是：安装法兰、壳体、通轴传动罩盖、小齿轮轴、内啮合齿轮、滑动轴承、轴向垫片 和止动销，以及由扇形体、扇形支撑体和密封辊组成的径向补偿。
吸油和排油过程
根据流体动力学安装的小齿轮轴 按所示旋转方向驱动内啮合齿轮。
通过在吸油范围内打开的齿隙吸入液压油。液压油通过小齿轮和内啮合齿轮之间的齿隙从吸油范围输送到压力范围。
由此，液压油从闭合的齿隙排出并输送到压力油口。
吸油区域和压力范围由径向补偿元件以及内啮合齿轮和小齿轮轴之间的齿轮啮合分隔开。
轴向补偿
压力范围中的排放区域由轴向垫片 进行轴向密封。
在轴向垫片背对排放区域的一侧应用了压力场。这些压力场使轴向垫片与排放区域达到平衡，从而以较低的机械损失实现理想的密封效果。
径向补偿
径向补偿元件包括扇形体、扇形支撑体和密封辊。
扇形体和扇形支撑体排列在压力场中，以使产生的压力基本上可被止动销承受。
一个小的压力组件将扇形体和扇形支撑体压到小齿轮轴和内啮合齿轮的齿尖，这样即可通过自动调整间隙将压力范围密封到吸油范围。
这是在整个工作时间内持续保持高容积效率的先决条件。
扇形体和扇形支撑体的间隙调整可通过中间的密封辊来进行。
流体动力和流体静力安装
小齿轮轴 由流体动力润滑的径向滑动轴承承受。
内啮合齿轮 以通过流体静力安装在壳体中。
齿轮轮齿系统
渐开线齿边的齿轮齿系统具有用于较低流量和压力脉动的长啮合长度，因此可确保低噪音运行。
德国力士乐REXROTH内啮合齿轮泵订货号和型号：
R901147100 PGH4-30/020RE11VU2
R901147104 PGH4-30/050RE11VU2
R901147103 PGH4-31/040RE11VU2
R901147115 PGH5-30/063RE11VU2
R901147116 PGH5-30/080RE11VU2

力士乐REXROTH内齿轮泵 PGH5-3X/080RE11VU2
R901147116 PGH5-30/080RE11VU2
内齿轮泵，公称尺寸 80，工业应用压力 350 bar，开路
针对变速驱动进行了优化。低噪音污染和低脉动水平。高效率。无负载变化限制
铸铁外壳
恒排量内齿轮泵
用于开路工业应用
带 FKM 密封件
位移类型 恒定
标称尺寸 [cm?] 80
压力 [bar] 350
体积流量 [l/min] 240
轴端 圆柱形 ? 40 带滑键，ISO 3019-2
通过驱动 有
旋转方向 右转
轴端 圆柱形 ? 40 mm 带滑键，ISO 3019-2
紧固件 2 孔安装法兰 152-2，符合 ISO 3019-1
液压油 HLP,HEES,HFDU
密封 FKM轴封和FKM密封件
重量 [kg] 43.82

博世力士乐（BOSCH-REXROTH）的内齿轮泵可在较宽的速度范围内以高效率提供所需的体积流量，从而为节能做出重要贡献。其低惯性矩可实现动态驱动。带内齿轮泵的变速驱动器是传统变量泵系统的低噪音替代品。
力士乐REXROTH内齿轮泵 PGH5-3X/080RE11VU2
R901147116
内齿轮泵；公称尺寸 80，工业应用压力 350 bar，开路
针对变速驱动进行了优化。低噪音污染和低脉动水平。高效率。无负载变化限制
铸铁外壳
恒排量内齿轮泵
用于具有开环控制回路的工业应用
带 FKM 密封件
位移类型 恒定
标称尺寸 [cm?] 80
大压力 [bar] 350
大体积流量 [l/min] 240
轴端 圆柱形 ? 40 带滑键，ISO 3019-2
通过驱动 有
旋转方向 右转
紧固件 2 孔安装法兰 152-2，符合 ISO 3019-1
液压油 HLP,HEES,HFDU
密封 FKM
重量 [kg] 43.82

力士乐REXROTH内啮合齿轮泵
PGM-4X
机座大小 4, 5
规格 25 … 125
组件系列 4X
大工作压力 210 bar
大排量 125.3 cm?
特征
低工作噪音
低脉动流量
由于具有密封间隙补偿，因此在低粘度情况下也可实现高效率
适合较大的粘度和速度范围
用途：
适用于具有大量负载循环数的变速传动装置，例如，塑料加工机
PGM-4X 型号液压泵为具有恒定排量的间隙补偿内啮合齿轮泵。其基本构成是：安装法兰、壳体、罩盖、小齿轮轴、内啮合齿轮、滑动轴承、轴向垫片 和止动销，以及由扇形体、扇形支撑体和密封辊组成的径向补偿。
吸油和排油过程
根据流体动力学安装的小齿轮轴 按所示旋转方向驱动内啮合齿轮 。通过在吸油范围内打开的齿隙吸入液压油。液压油通过小齿轮和内啮合齿轮之间的齿隙从吸油范围输送到压力范围。由此，液压油从闭合的齿隙排出并输送到压力油口。
吸油区域和压力范围由径向补偿元件以及内啮合齿轮和小齿轮轴之间的齿轮啮合分隔开。
压力范围中的排放区域由轴向垫片 进行轴向密封。 在轴向垫片背对排放区域的一侧应用了压力场 。这些压力场使轴向垫片与排放区域达到平衡，从而以较低的机械损失实现理想的密封效果。
径向补偿元件包括扇形体、扇形支撑体和密封辊。扇形体和扇形支撑体排列在压力场中，以使产生的压力基本上可被止动销承受。一个小的压力组件将扇形体和扇形支撑体压到小齿轮轴和内啮合齿轮的齿尖，这样即可通过自动调整间隙将压力范围密封到吸油范围。这是在整个工作时间内持续保持高容积效率的先决条件。
扇形体和扇形支撑体的间隙调整可通过中间的密封辊来进行。
流体动力和流体静力安装
小齿轮轴 由流体动力润滑的径向滑动轴承承受。内啮合齿轮 以通过流体静力安装在壳体中。
齿轮轮齿系统
渐开线齿边的齿轮齿系统具有用于较低流量和压力脉动的长啮合长度，因此可确保低噪音运行。
所用材料
法兰 和盖板：铸铁
壳体 和侧面垫片：铝
轴 和内啮合齿轮:钢
PGM-4X 型号液压泵为具有恒定排量的间隙补偿内啮合齿轮泵。


力士乐REXROTH内啮合齿轮泵
PGP
固定排量
机座大小 2, 3
规格 6.3 … 32
大压力 350 bar
排量 6.5 … 32.5 cm?
特征
低工作噪音
低脉动流量
由于具有密封间隙补偿，即使在低粘度情况下也能实现高效率
使用寿命长，得益于滑动轴承和密封间隙补偿
适合更大的粘度和速度范围
出色的吸油特性
可与 PGH 和 PGF 内啮合齿轮泵、叶片泵以及轴向柱塞泵组合
用途：
适用于加载次数高达 106，具备高工作压力的驱动器，例如切边压力机
PGP 液压泵为具有恒定排量的泄漏间隙补偿内啮合齿轮泵。
它们主要由壳体、轴承盖、盖、齿圈、小齿轮轴、滑动轴承、轴向盘 和止动销及分段部件 组成，分段部件包括：分段、扇形支撑体及密封辊 。
吸油和排油过程
根据流体动力学支撑的小齿轮轴 按所示旋转方向驱动内啮合齿圈。
在旋转过程中，吸油区域内的容积将增加约 180? 以上。负压产生，从而使液压油流入腔体中。
利用镰状的分段部件 将吸油腔体和压力腔分开。在压力腔中，小齿轮轴 的轮齿啮合在齿圈 的轮齿间隙中。然后通过压力通道.
轴向补偿力 FA 作用于压力腔内部且由轴向盘 内的压力区生成。因此，旋转部件与固定部件之间的轴向、纵向间隙非常小且确保压力腔的佳轴向密封。
径向补偿力 FR 作用在分段 和扇形支撑体上。
分段与扇形支撑体间的面积比和密封辊  位置在设计时应确保实现齿圈、分段部件 与小齿轮轴 之间近乎无间隙的密封。
密封辊  下的弹簧元件可确保即使在极小的压力下也能够提供足够的接触压力。
流体动力和流体静力轴承
作用在小齿轮轴 上的力由流体动力润滑的径向滑动轴承 吸收，而作用在齿圈 上的力由流体静力轴承吸收。
花键
为齿轮选择渐开线花键。较长的接触长度会导致低流量和压力脉动；这些低脉动率对低噪音操作具有很大影响。
使用材料
壳体、轴承盖、盖 和轴向盘：钢铝复合材料
齿圈、小齿轮轴 和止动销:钢
滑动轴承:带钢背的铜锡
分段 和扇形支撑体:黄铜合金
密封辊 :塑料


力士乐REXROTH外啮合齿轮泵 高性能
AZPB
平台 B
固定排量
规格 1.0 … 7.1
连续压力达 220 bar
间歇压力达 250 bar
大量生产情况下，也能保持恒定的高品质
使用寿命长
采用滑动轴承，适合重负荷应用
驱动轴符合 ISO 或 SAE 标准，以及客户解决方案
管路油口：连接法兰或螺纹
可以实现多台泵的组合
德国力士乐REXROTH外啮合齿轮泵订货号和型号：
0510010008 AZPB-32-1.0RCP02MB
0510110017 AZPB-32-2.0RCP02MB
0510112321 AZPB-32-3.1LCP02MB
0510110002 AZPB-10-2,0RCP2MB

力士乐REXROTH齿轮泵
0510120022 AZPB-32-3.1RHO01MB
3.15 cm^3/转, 右转, 锥体 1:8, 矩形法兰，直径 25.38 mm (意大利款式), 螺纹 UN-2B SAE O 型圈
液压泵，外啮合齿轮泵，液压齿轮泵
外啮合齿轮泵的关键任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了避免不必要的高热损失，人们寻求高效率的机组。这些是通过压力依赖的间隙密封和高精度制造技术实现的。
基于大批量生产的始终如一的高质量
根据ISO或SAE和客户特定解决方案的传动轴
使用寿命长
高负载滑动轴承
端口连接：法兰连接或螺纹连接
产品属性
流量[l/min] 9.5
标称尺寸[cm?/rev] 3.15
间歇压力[bar] 250
转速[rpm] 3030
传动轴 圆锥1:8
旋转方向 顺时针旋转
前盖 方形法兰直径。25,38毫米（意大利语版）
外壳材料 铝
噪音水平 标准噪声级
应用程序 一般的
产品中心 外齿轮装置
功能 泵
模型 B型（0.84…10立方厘米/转）
系列 轴承直径12mm
版本 耐腐蚀，固定
端口连接 管螺纹DIN EN ISO 228-1
密封材料 NBR
后盖 标准
重量[kg] 1.34

力士乐REXROTH齿轮泵
0510112014 AZPB-32-3.1RCP02MB
3.15 cm^3/转, 右转, 锥体 1:5, 2 孔固定，直径 32 mm, 螺纹 UN-2B SAE O 型圈
液压泵，外啮合齿轮泵，液压齿轮泵
外啮合齿轮泵的关键任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了避免不必要的高热损失，人们寻求高效率的机组。这些是通过压力依赖的间隙密封和高精度制造技术实现的。
基于大批量生产的始终如一的高质量
根据ISO或SAE和客户特定解决方案的传动轴
使用寿命长
高负载滑动轴承
端口连接：法兰连接或螺纹连接
产品属性
流量[l/min] 12.6
标称尺寸[cm?/rev] 3.15
间歇压力[bar] 250
转速[rpm] 4000
传动轴 圆锥1:5
旋转方向 顺时针旋转
前盖 传动法兰直径32mm
外壳材料 铝
噪音水平 标准噪声级
应用程序 一般的
产品中心 外齿轮装置
功能 泵
模型 B型（0.84…10立方厘米/转）
系列 轴承直径12mm
版本 耐腐蚀，固定
端口连接 公制螺纹DIN 3852-1
密封材料 NBR
后盖 标准
重量[kg] 0.84

力士乐REXROTH双联齿轮泵
0510566001 AZPFB-11-011/1.0RCB2002MB
11 cm^3/转 1 cm^3/转 , 矩形法兰直径 80 mm, 右转, 锥体 1:5, 方形法兰 DIN 3901/3902, 米制螺纹 按 DIN 3852T1, 标准
液压泵，外啮合齿轮泵，液压齿轮泵
外啮合齿轮泵的关键任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了避免不必要的高热损失，人们寻求高效率的机组。这些是通过压力依赖的间隙密封和高精度制造技术实现的。
基于大批量生产的始终如一的高质量
根据ISO或SAE和客户特定解决方案的传动轴
使用寿命长
高负载滑动轴承
端口连接：法兰连接或螺纹连接
产品属性
流量[l/min] 38.5
流量PU2[l/min] 3.5
标称尺寸[cm?/rev] 11
二泵尺寸[cm?/rev] 1.
一泵间歇压力泵[bar] 250
二泵间歇压力泵[bar] 180
转速[rpm] 3500
传动轴 圆锥1:5
旋转方向 顺时针旋转
前盖 矩形法兰?80 mm
外壳材料 铝
噪音水平 标准噪声级
产品中心 外齿轮装置
功能 泵
模型 F型（4…28立方厘米/转）
型号二泵 B型（0.84…10立方厘米/转）
系列 轴承直径?18mm
外壳处理 磷化，钉住
端口连接 方形法兰DIN 3901/3902
端口连接二泵 符合DIN 3852T1的公制螺纹
密封材料 NBR
后盖 标准
重量[kg]4.3

力士乐比例节流阀2WFC16S125L-10/M/K4
