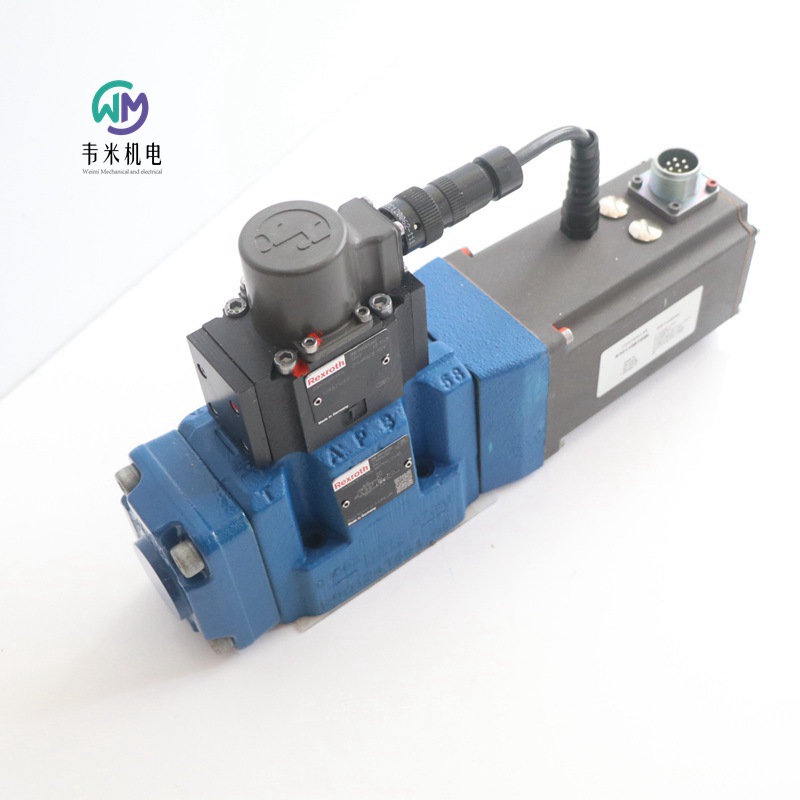

力士乐伺服控制比例阀4WRDE10V1-100L-60/MXY/24A5，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH比例阀R901469206
液压比例方向阀 4WRDE10V1-100L-6X/MXY/24A5
R901469206 4WRDE10V1-100L-60/MXY/24A5
公称尺寸 10, , 符号 V1, , 通过集成电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高精度。
滑阀
由伺服电动机控制的
线性的
外部先导油供应、外部先导油回油
产品属性
连接图 ISO 4401-05-05-05
产品系列 4WRDE
工作压力[bar] 350
流量[l/min] 170
滑阀符号 符号V1
连接类型 底板安装
标称流量[l/min] 100
大小 10
驱动类型 带车载电子设备的电气
端口数 4.
切换位置数量 3.
电源电压 24伏直流电
电子连接器 连接器，7极（6 PE）
电气连接说明 符合EN 175201-804的7极（6 PE）连接器
无线连接 模拟，指令值?10 V
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 7.22

力士乐REXROTH带集成电子元件 (OBE) 和电气位置反馈的先导式高频响方向阀
4WRDE
规格 10 … 27
组件系列 6X
大工作压力 350 bar
大流量 1000 l/min
额定流量 25 … 500 l/min
-响应灵敏度高，滞后小
高质量-伺服阀性能先导控制阀控制阀芯和套筒
灵活-适用于非常的动态应用中的位置、速率、力量和压力控制
可靠-经过验证且坚固耐用的设计
4WRDE 型阀门是一个带电气位置反馈和集成电子元件 (OBE) 的三级先导式方向控制阀。
设置
阀的基本构成是：
4WS2EM6-2X 型号二级助力模式先导控制阀
包括壳体和主级控制阀芯的主级
带主级感应式位置传感器的集成电子元件
功能
在集成电子元件 (OBE) 中，主级控制阀芯的控制值将与位置理论值进行比较。在存在差值（控制偏差）的情况下，先导控制阀的一级将被控制（干力矩马达和喷嘴挡板系统）。这样，可以实现喷嘴挡板系统的挡板的偏斜。挡板距离先导油流经的两个控制喷嘴其中一个的距离将减少，而距离另一个喷嘴的距离将增加。通过连接孔，与控制信号类似，产生的流量差导致控制阀芯在先导控制阀（第二级）中偏斜。先导控制阀释放的流量使主级（第三级）控制阀芯偏斜，直至其实际位置值与控制值相符。控制阀芯的行程通过控制值的比例进行控制。
阀门特点
阀门的出厂设置为震荡默认设置，恒定频率为 400 Hz。
电源电压故障
应用先导油压后，主级控制阀芯将移动至未定义的终端位置。这一连接中产生的加速力可能导致机械损坏。
如果使用方向叠加阀（请参阅订货代码），则在断电情况下主级的两个先导油腔将短路。
对于符号 E、E1-、W6 和 W8，主级阀芯将使用弹簧对中中心位置。
对于符号 V 和 V1，主级阀芯将使用弹簧操作的偏移位置（P-B 和 A-T）（公差范围为控制阀芯行程的 1% ... 11%）
注意：
零电位更改和/或颤振电流振幅可能导致系统损坏，故只能由的人员执行。
先导控制阀只能由力士乐员工进行维护。有一种例外情况，即根据附件列表更换过滤器和密封件。在装配过程中，必须确保密封件已正确固定且保护塞已拧紧。保护塞的紧固扭矩为 30 Nm。
型号“Y”
外部先导油供油，外部先导油回油
在本型号中，先导油由单独的先导油路供给（外部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。
型号“PY”
内部先导油供油，外部先导油回油
使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。在底板中，必须关闭油口 X。
型号“PT”
内部先导油供油，内部先导油回油
使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油直接流回主阀的 T 通道（内部）。在底板中，必须关闭油口 X 和 Y。
型号“XT”
外部先导油供油，内部先导油回油
在本型号中，先导油由单独的先导油路供给（外部）。先导油直接流回主阀的 T 通道（内部）。在进油联中，必须关闭油口 Y。
德国力士乐REXROTH电液比例阀物料号和型号：
R900970576 4WRDE10V1-100L-5X/6L24K9/MR
R901469206 4WRDE10V1-100L-60/MXY/24A5
R900970066 4WRDE10V25L-5X/6L24K9/M
R901586722 4WRDE10V25L-6X/MXY/24A5
R900717903 4WRDE10V100P-5X/6L24K9/M
R901482415 4WRDE10V100P-6X/MXY/24A5
R900959726 4WRDE10V25L-5X/6L24K9/MR-202
R901515021 4WRDE10VN25L-6X/MXY/24A5
R901545433 4WRDE10V100L-6X/MPY/24A5
R900959509 4WRDE10V50P-5X/6L15K9/M-280
R901486260 4WRDE10V50L-6X/MXY/24A5-280
R900957525 4WRDE16V125L-5X/6L24K9/WG152MR
R901555688 4WRDE16V150L-6X/MXYWG/24A5
R900959564 4WRDE16V125L-5X/6L24K9/M-202
R900971284 4WRDE16V125L-5X/6L24TK9/M
R901454653 4WRDE16VN150L-6X/MXY/24A5
R900957581 4WRDE16V200L-5X/6L24K9/MR
R901435604 4WRDE16V-220L-6X/MXY/24A5
R901435604 4WRDE16V-220L-60/MXY/24A5
R900556016 4WRDE16V125-5X/6L24Z4/MR-202
R901478223 4WRDE16V150L-6X/MXY/24A5
R900906719 4WRDE16V200-5X/6L24Z4/MR-202
R901570485 4WRDE16VN220L-6X/MXY/24A5
R901437304 4WRDE16E200L-5X/6L24K9/WG152M-280
R901561651 4WRDE16E220L-6X/MXYWG/24A5-280
R901142198 4WRDE16E200L-5X/6L24K9/M-280
R901480450 4WRDE16E220L-6X/MXY/24A5-280
R901479865 4WRDE16V1-220L-6X/VXY/24F1
R900960138 4WRDE16V125L-5X/6L24TK9/WG152MR
R901535483 4WRDE16V150L-6X/MXTWG/24A5
R901454650 4WRDE16V1-220L-60/MXY/24A5
R900961105 4WRDE16E125L-52/6L24K9/MR
R900748327 4WRDE16V125L-5X/6L24K9/M-280
R901547078 4WRDE16V150L-6X/MXY/24A5-280
R901437336 4WRDE25E220L-5X/6L24K9/WG152MR-280
R901562032 4WRDE25E220L-6X/MXYWG/24A5-280
R901520296 4WRDE25V1-350L-6X/MXYWG/24A5
R901122640 4WRDE25E220L-5X/6L24K9/MR-280
R901524555 4WRDE25E220L-6X/MXY/24A5-280
R900978280 4WRDE25V350L-5X/6L24K9/MR
R901484472 4WRDE25V350L-6X/MXY/24A5
R900941436 4WRDE25V1-220L-5X/6L24K9/WG152MR
R900718325 4WRDE27V1-500L-5X/6L24K9/M-576
R901547592 4WRDE27V1N-500L-6X/MXY/24F1
R900944032 4WRDE27V1-500L-5X/6L24K9/WG152MR
R901484473 4WRDE27V1-500L-6X/MXYWG/24A5
R901144795 4WRDE27W500L-53/6L24K9/MR
R901538130 4WRDE27W6-500L-60/MXY/24A5

力士乐REXROTH隔膜式蓄能器
HAD 型
设备系列 1X 和 2X
额定容积 0.075 … 3.5 升
大工作压力 350 bar
概述
液压气动蓄能器的主要任务之一是从液压气动系统中吸收一定体积的加压流体，并在需要时将其返回到系统中。由于液体处于压力之下，因此液压气动蓄能器被视为压力容器，并且必须针对大工作压力进行设计，同时考虑到安装的验收标准。
在大多数液压气动系统中，使用带有分离元件的液压气动蓄能器。根据设计的不同，分离元件分为气囊式、活塞式和隔膜式蓄能器。液压气动蓄能器主要由一个带有气密分离元件的液体和气体零部件构成。流体零部分与液压回路相连。压力升高时，气体压缩，并吸取液压气动蓄能器中的液体。压力下降时，压缩气体膨胀，并将储存的液体置换到回路中。
隔膜式蓄能器
隔膜式蓄能器由耐压钢容器组成，通常为球形到圆柱形。在蓄能器内部，由弹性可加工材料（弹性塑料）制成的膜片与关闭按钮及保护塞共同作为分离元件。它们符合压力设备指令 2014/68/EU。
概述
结构型式 隔膜式蓄能器，焊接
安装位置 任意位置，好为下方液体管接头
固定方式 利用紧定卡环或者通过螺纹套节
管路接口 旋入式螺纹
表面 喷漆，亮黑色
填充气体 氮气，低纯度等级 4.0，N2 = 99.99 Vol.-%
温度范围
NBR：–15 … 80?C 丙烯腈丁二烯橡胶
ECO：–35 … 80?C 环氧氯丙烷橡胶
FKM：–10 … 80?C 氟橡胶
应用，工作原理
应用
液压气动蓄能器可用于多种用途：
能量存储可在间歇运行的系统中节省泵驱动功率。
紧急情况的能源储备，例如液压泵出现故障时。
补偿泄漏损失。
周期性振动情况下的缓冲和减振。
压力和温度变化时进行容积平衡。
车辆的弹性元件。
机械冲击时的减震。
工作原理
液体几乎不可压缩，因此不能储存压力能。在液压气动蓄能器中，利用气体的可压缩性储存流体。使用的氮气必须至少符合 4.0 级纯度：N2 99.99 Vol.-%
注意事项
按规定使用
HAD..-1X/2X 型 Rexroth 隔膜式蓄能器用于构建固定机器和系统构造中的液压驱动系统。
隔膜式蓄能器必须通过紧固元件牢固地连接到机器或系统。紧固件应确保油接口不受张力。尤其不应该通过油接口传递张力或者静态或动态惯性力。
在选择合适的固时，必须考虑支撑结构的热膨胀和环境振动。
德国力士乐REXROTH隔膜式蓄能器订货号和型号：
0531601551 HAD0,35-160-1X/75Z06A-1N111-BA
0531602501 HAD0,7-180-1X/35Z06A-1N111-BA
0531602568 HAD0,7-180-1X/20G04A-1N111-BA
0531602572 HAD0,7-180-1X/40G04A-1N111-BA
0531602573 HAD0,7-180-1X/50G04A-1N111-BA
0531602611 HAD0,7-250-1X/80G04A-1N111-BA
0531603400 HAD1,4-140-1X/20Z06C-1N111-CE
0531613300 HAD2,8-70-1X/20Z08C-1N111-CE
R901164366 HAD0,7-350-2X/2G04E-1N111-BA
R901106022 HAD0,7-210-1X/10G04C-1N111-BA
0531603400 HAD1,4-140-1X/20Z06C-1N111-CE
0531601551 HAD0,35-160-1X/75Z06A-1N111-BA
R901121882 HAD0,16-250-1X/5Z06F-1N111-BA

力士乐REXROTH电子压力开关
型号 HEDE10
组件系列 3X
工作压力 600 bar
EDE10-31/400/1/-GI-K35-0
HEDE10=液压-电气压力开关
3X=组件系列 30 … 39（30 … 39：安装和连接尺寸不变）
400=压力等级400bar
1=1 个转换输出和 1 个模拟量输出
GI=内螺纹 G1/4
K35=不带连接插头；连接头 M12 符合 DIN EN 61076-2-101，不带电缆，带 M12 接头，编码 A
0=不带密封件（带内螺纹）
一般信息
重量 kg 0.26
安装位置 任意
环境温度范围 ?C -25 ... 80
存储温度范围 ?C -40 ... 100
按照 DIN EN 60068-2-6:1996-05 进行正弦试验 10...2000 Hz，大 20 g，10 个双周期
按照 DIN EN 60068-2-27:1995-03 进行运输冲击试验 半正弦 50 g/11 ms，正方向 3 次， 负方向 3 次（总计 18 次单个冲击）
按照 DIN EN 60068-2-64 进行噪音测试：1995-08 20...2000 Hz，10 gRMS，24 h
符合性
CE
DIN EN 60947-1:2007/A1:2011 / A2:2014
DIN EN 60947-5-1：2004/A1:2009
DIN EN 61058-1：2002/A2:2008
DIN EN 60529:1991/A2:2013
UL
UL 508 第 17 版，文件编号：E223220（ 350 bar）
符合 DIN EN 60529 的防护等级 IP65/IP67，已安装并装配了连接插头
符合 EN 50178 的防护等级 III
液压油温度范围 （在压力开关的工作口处）-25 … 80?C
粘度范围 10 … 800mm2/s
液压油的大允许污染度；清洁度等级符合 ISO 4406 (c) 等级 20/18/15
电气
电气连接 M12 连接插头，镀金触点
输入变量
电源电压 UB 18 至 30 VDC
电流消耗 I < 50 mA
绝缘电阻 mΩ >100 (500 VDC)
输出参数
模拟量输出
电流承载能力 U 0 ...10 VDC（小负载 2000 Ω）
电压 I 4 ...20 mA（大负载 (UB – 10) x 50 Ω）
上升时间（10 至 90 %） t 3 ms
转换输出
输出功能 常开触点/常闭触点可编程
电流承载能力 I 150；200 (...60 ?C)；250 (...40 ?C) mA
电压降 U < 2.5 V 短路保护定时
抗过载 是
切换频率 f ≤ 170 Hz
准确度/型号
特性曲线误差 （符合端点设置 DIN16086）< ?0.5%
公称温度范围中的温度系数
零电位的大 TK 0.2 %/10 k
范围内的大 TK 0.2 %/10 k
滞环 < ? 0.25%
转换点准确度 < ? 0.5%
重复精度 0.1%
编程选项 滞环/窗口；常开触点/常闭触点；激活，停用延迟；衰减；指示装置/诊断输出
在参考条件下长期漂移（6 个月） 0.05 %
EMC
EN 61000-4-2 ESD kV 4/8
EN 61000-4-3 射频电磁波抗干扰检测 V/m 10
EN 61000-4-4 电性快速脉冲群抗干扰检测 kV 2
EN 61000-4-5 浪涌雷击测试 kV 1
EN 61000-4-6 传导抗干扰检测 V 10
反应时间
准备延时 s 0.3
短反应时间转换输出 ms < 3
可调节延时 dS、dr s 0...50
衰减转换输出 (dAP) s 0...4
衰减模拟输出 (dAA) s 0...4
上升时间模拟输出 ms < 3
小转换周期 1 亿/5 千万（压力等级 600 bar 时）
IO-Link 设备
传输类型 COM2 (38.4 kBaud)
IO-Link 修订版本 1.1
SDCI 标准 IEC 61131-9
简介 智能传感器：过程数据变量； 设备标识，设备诊断
SIO 模式 是
所需的主接口等级 A
过程数据（模拟） 1
过程数据（二进制） 2
短过程周期时间 t ms 2.3
显示
指示装置 3 x 绿色 LED（bar、psi、MPa）
切换状态 2 x 黄色 LED
测量值 4 位字母数字显示/交替显示 （红色和绿色）
力士乐REXROTH电子压力开关订货号和型号：
R901425475 HEDE10-31/400/1/-GI-K35-0
R901425476 HEDE10-31/600/1/-GI-K35-0

力士乐REXROTH插入式接头 3P Z4L-SW 5M SPEZ
R900032018
电缆套件，3 针插头 (2 PE) EN 175301-803，5 m
用于带插头 K4 的阀门。OEM 附件。工业用途。
电源电压 24 VDC
电插头 3 针设备插头 (2 PE)
电气连接说明 3 针设备连接器 (2 PE)，符合 EN 175301-803
符合性说明 RoHS 指令 2011/65/EU
重量 [kg] 0.438


力士乐径向柱塞泵PR4-1X/1,60-250WG01M01
R900375664 PR4-1A/1,60-250WG01M01
径向活塞泵，标称尺寸1.6 ccm，压力250 bar，用于工业应用，开路
小型三活塞泵，自吸，带阀门控制。流体动力滑动轴承使用寿命长
NBR密封
定排量径向柱塞泵
用于开路的工业应用产品特性
连接 1
标称尺寸[cm?] 1.6
压力[bar] 250
体积流量[l/min] 3.2
旋转方向 左转弯和右转弯
轴端 槽齿10 x 12，DIN 5481
安装法兰 4孔安装中心50 mm
压力流体 HLP
密封件 NBR
重量[kg] 1.96

力士乐REXROTH径向柱塞泵PR4-3X/6,30-700RA01M02
R901088888 PR4-30/6,30-700RA01M02
径向活塞泵，标称尺寸6.3 cm3，工业应用压力700 bar，开路
10-活塞泵
铸铁外壳
定排量径向柱塞泵
用于开路的工业应用
NBR密封
产品特性
连接 2
标称尺寸[cm?] 6.3
压力[bar] 700
体积流量[l/min] 9.5
旋转方向 顺时针方向的
轴端 带键控弹簧的圆柱形直径为B.25 mm，ISO 3019-2
安装法兰 4孔安装中心63 mm
压力流体 HLP
密封件 NBR
重量[kg] 16.28

力士乐REXROTH压力表ABZMM 63-100BAR/MPA-R/B-G
R900022458 ABZMM63-100BAR/MPA-R/B-G
用于测量和显示液压系统中的压力
充液阻尼压力表
压力指示器，单位为bar/MPa
压力表是用于测量和显示液压系统中压力的压力表
根据EN 837-2标准进行设计
不锈钢外壳
产品特性
连接类型 外螺纹G1/4 B
压力[bar] 100
连接类型 带支架附件
压力流体 HLP、HFC、HFDR、HFDU、HETG、HEES、HEPG
重量[kg] 0.2

力士乐REXROTH压力表ABZMM 63-400BAR/MPA-R/B-G
R900022459 ABZMM63-400BAR/MPA-R/B-G
用于测量和显示液压系统中的压力
充液阻尼压力表
压力指示器，单位为bar/MPa
压力表是用于测量和显示液压系统中压力的压力表
根据EN 837-2标准进行设计
不锈钢外壳
产品特性
连接类型 外螺纹G1/4 B
压力[bar] 400
连接类型 带支架附件
压力流体 HLP、HFC、HFDR、HFDU、HETG、HEES、HEPG
重量[kg] 0.2936

力士乐REXROTH
博世力士乐（BOSCH-REXROTH）叶片泵
VPV叶片泵
介绍
力士乐VPV系列可变叶片泵的详细信息，包括性能、尺寸和技术规格。
泵的设计满足机床、通用机械和其他市场的要求，这些市场需要低噪音、高性能和有竞争力的价格。
VPV系列叶片泵的设计利用了目前力士乐叶片泵生产线30年的现场和制造经验。利用了先进的技术和材料，同时保留了现有设计的优势。其他目标是创造一款考虑到国际市场的泵，并重新利用力士乐品牌所体现的高质量标准。
考虑到市场的期望，博世力士乐公司开发了一款具有以下改进和功能的泵：
零件较少，可靠性高。
降噪方面的重大进展。
体积大，整体效率高。
卓越的耐用性。
现代外观。
改进的环和叶片磨损技术。
非常好的响应和恢复时间。
通常减小信封尺寸。
重新设计了带有减震器的控制装置。
符合新的SAE、ISO、NFPA和ANSI标准。
组合能力-全马力可输送至泵2。可能需要降低多个泵的结构组合的额定值。
特点
低成本-与叶片泵和经济型轴向柱塞泵的其他制造商竞争价格。
卓越静音-帮助机械制造商满足声音水平要求。
连续负载额定值-@3000 PSI-高性能和10000多小时的长寿命设计。
高效的快速响应和恢复-关键系统需求的额外反应时间。
压力补偿-控制泵输送至回路需求，从而节约能源。
高强度-计算机优化铸件设计。
液压径向轴承-使用寿命长，运行安静。
无预充要求-初次启动时不需要泵壳预充。
可维修-可从当地配送中心或工厂获得维修套件和零件。
控制选项-单级；两阶段远程控制；电磁阀多压力和负载感应。
减震器-将减震压力降低50%，提高系统部件寿命和系统稳定性。
必须连接VPV 16、25和32。冲击削波器集成到VPV 45、63、80、100、130和164中，并排放到壳体排放口。
连续压力2 3000 psi（210 bar）
压力补偿范围
单级200-3000 psi（14-210 bar）压力190 psi
两级300-3000 psi（20-210 bar）压力为290 psi
壳体压力10 psi（0.7 bar）
转速范围900-1800转/分
旋转方向（从轴端看）右侧（顺时针）
海平面下的入口真空6英寸汞柱（152毫米汞柱）
安装位置无限制
驱动  泵通过柔性联轴器连接到原动机，该联轴器与0.006”（.152mm）的总指示器读数对齐。不允许悬挑或侧面荷载。对准度大于0.006”的指示器读数可能会导致噪音和振动增加，以及轴封过早磨损，从而导致泄漏。
介质建议  建议使用含有抗磨添加剂的优质液压油。
工作温度下的流体粘度
低100 SUS（21 cSt）
大1000 SUS（216 cSt）
佳150-250 SUS（32-54 cSt）
大启动4000 SUS（864 cSt）
介质温度
正常入口流体温度不应超过140?F（60?C）。务必选择在工作温度下具有粘度的油液。
密封件氟碳标准
过滤液清洁度符合ISO 4406标准。对于压力高达2000 psi的情况，需要18/16/13 ISO代码。对于2000至3000 psi的操作，需要17/15/12 ISO。
连续压力2 3000 psi（210 bar）
压力补偿范围两级350-3000 psi（24-210 bar）压力300 psi
瞬态峰值压力4000 psi（280 bar）
壳体压力10 psi（0.7 bar）
转速范围900-1800转/分
旋转方向（从轴端看）右侧（顺时针）
德国博世力士乐（BOSCH-REXROTH）叶片泵订货号和型号：
0513300225 0513R15A7VPV16SM14FY
0513700242 0513R18C3VPV63SM21HYB05P1
0513300405 0513R15A7VPV16SM21HZ

力士乐伺服控制比例阀4WRDE10V1-100L-60/MXY/24A5
