供应

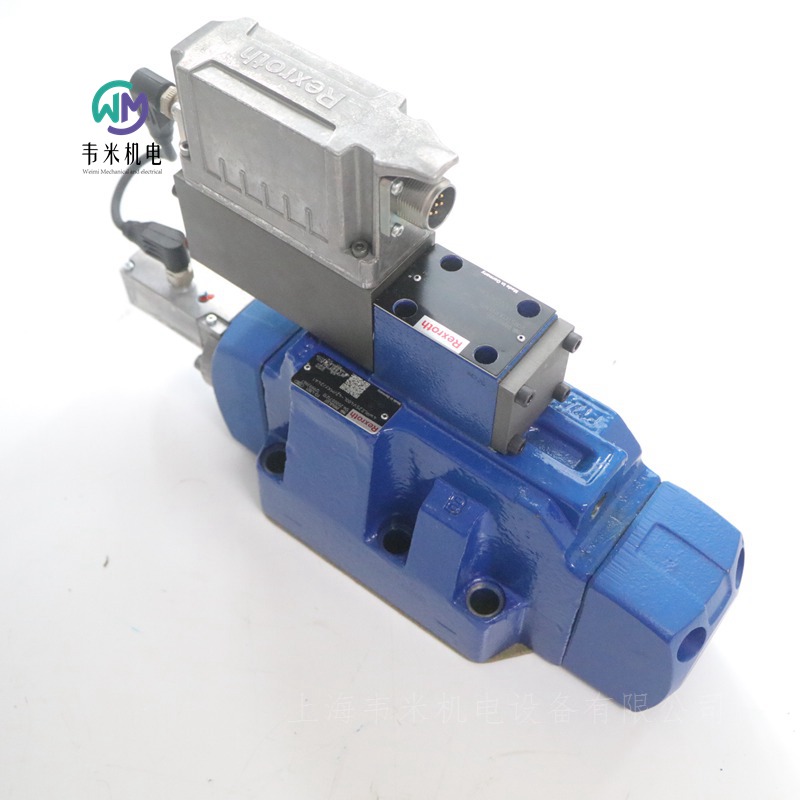

力士乐液压比例方向阀4WRLE25V400L-42/MXY/24A1，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH比例阀R901404337
液压比例方向阀 4WRLE25V400L-4X/MXY/24A1
R901404337 4WRLE25V400L-42/MXY/24A1
公称尺寸 25, , 符号 V, , 通过集成电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高精度。
滑阀
由伺服电动机控制的
线性的
外部先导油供应、外部先导油回油
产品属性
连接图 ISO 4401-08-08-05
产品系列 4WRLE
工作压力[bar] 350
流量[l/min] 1250
滑阀符号 符号V
连接类型 底板安装
标称流量[l/min] 400
大小 25
驱动类型 带集成电子设备的电气
端口数 4.
切换位置数量 3.
电源电压 24伏直流电
电子连接器 连接器，7极（6 PE）
电气连接说明 符合EN 175201-804的7极（6 PE）连接器
无线连接 模拟，指令值?10 V
符合性说明 CE符合EMC指令2014/30/EU、RoHS指令2011/65/EU
液压油 HL、HLP、HFC
海豹 窄带辐射
重量[kg]18.5

力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的先导式高频响方向阀4WRLE
规格 10 … 35
组件系列 4X
大工作压力 350 bar
大流量 4700 l/min
额定流量 60 … 1500 l/min
用于 I4.0 的数字接口 IO-Link
可靠 - 经过验证且坚固耐用的设计
安全性
当设备关闭时，先导控制阀的控制阀芯位于“故障安全”位置
主阀的控制阀芯位于弹簧对中中心位置和/或偏移位置
高质量 - 伺服阀性能先导控制阀控制阀芯和套筒
灵活 - 适用于位置、速率和压力控制
 - 响应灵敏度高，滞后小
IO-Link 接口，可选
符号 E. 和 W.
4WRLE 型阀门是一个带电气位置反馈和集成电子元件 (OBE) 的先导式方向控制阀。
结构
阀门基本构成包括 3 个主要组件：
先导控制阀 (1) 带有控制阀芯和套筒、复位弹簧、控制线圈和感应式位置传感器（可选配电子元件保护膜 (5) 和衰减阀板 (4)）
带对中弹簧和位置反馈的主阀 (2)
带模拟 (6) 或 IO-Link 接口的集成电子元件 (OBE) (3)
功能
当集成控制电子元件 (OBE) 被关闭或处于不活动状态时，则先导控制阀的控制阀芯在弹簧作用下置于"故障安全"位置。主阀的控制阀芯位于其弹簧对中中心位置。
集成控制电子元件 (OBE) 将控制值与主阀控制阀芯的位置实际值进行比较。在有控制偏差的情况下，将激活控制线圈。由于磁力发生改变，先导控制阀芯将扺住弹簧进行调节。
通过控制剖面激活的流量会导致主控制阀芯的调整。主控制阀芯的行程/控制剖面通过与控制值的比例进行调节。
先导油可通过油口 P 从内部供给先导控制阀，也可通过油口 X 从外部供给先导控制阀。可通过油口 T 从内部实现到油箱的反馈，也可以通过油口 Y 从外部实现。
控制线圈断电
在以下错误情况下，集成电子元件 (OBE) 使控制线圈断电，先导控制阀芯将设置为"故障安全"位置，并将卸载主阀的先导油腔。通过弹簧操作，主阀控制阀芯将移动至中心位置。
低于小电源电压
仅在接口 "F1" 处：
低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））。
仅在接口 "L1" 处：
使能未激活，通讯中断（看门狗）
内部 IO-Link 发生故障时
仅在接口 "C6" 处：
额外使能未激活
衰减阀板 "D"
衰减阀板 (4) 降低集成电子元件上的加速振幅（频率 >300 Hz）。
注意：
对于主要为低激励频率 (<300 Hz) 的应用，不建议使用衰减阀板。
电子元件保护膜 "-967"
为避免在集成电子元件 (OBE) 壳体中出现冷凝液，可使用电子元件保护膜 (5)。
建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。
注意：
具有正遮盖的先导式三位四通方向控制阀适用于可控制或可调节的轴。断电状态下的遮盖约为控制阀芯行程的 20 %。关闭电气电源电压时，驱动器可在功能方向 P 至 B 上短时间加速。
符号 V 和 V1-
4WRLE 型阀门是一个带电气位置反馈和集成电子元件 (OBE) 的先导式方向控制阀。
设置
阀门基本构成包括 3 个主要组件：
先导控制阀 (1) 带有控制阀芯和套筒、复位弹簧、控制线圈和感应式位置传感器（可选配电子元件保护膜（5）和衰减阀板（4））
带对中弹簧和位置反馈的主阀 (2)
集成控制电子元件 (OBE) (3)
功能
当集成控制电子元件 (OBE) 被关闭或处于不活动状态时，则先导控制阀的控制阀芯在弹簧作用下置于“故障安全”位置。主阀的控制阀芯位于弹簧对中偏移位置，关于方向 P 至 B/A 至 T 的行程偏移约为 6 %。
集成控制电子元件 (OBE) 将控制值与主阀控制阀芯的位置实际值进行比较。在有控制偏差的情况下，将激活控制线圈。由于磁力发生改变，先导控制阀芯将扺住相应弹簧进行调节。
通过控制剖面激活的流量会导致主控制阀芯的调整。主控制阀芯的行程/控制剖面通过与控制值的比例进行调节。在控制值预设值为 0 V 的情况下，电子元件将主阀的控制阀芯调节到中心位置。
先导油可通过油口 P 从内部供给先导控制阀，也可通过油口 X 从外部供给先导控制阀。可通过油口 T 从内部实现到油箱的反馈，也可以通过油口 Y 从外部实现。
控制线圈切断
在以下错误情况下，集成电子元件 (OBE) 使控制线圈断电，先导控制阀芯将设置为“故障安全”位置，并将卸载主阀的先导油腔。通过弹簧操作，主阀控制阀芯将移动至偏移位置（约 6 % P → B/A → T）。
低于小电源电压
仅在接口“F1”处：低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））。
衰减阀板“D”和电子元件保护膜“-967”
请参阅“符号 E. 和 W.”
注意：
先导式三位四通方向控制阀仅适用于激活控制环，且在禁用时没有锁定的初始位置。因此，在许多应用中需要“外部单向阀”，并且必须将其考虑到开/关顺序。关闭电气电源电压时，驱动器可在功能方向 P 至 B 上短时间加速。
型号“XY”
外部先导油供油，外部先导油回油
在本型号中，先导油由单独的控制电路供给（外部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。
型号“PY”
内部先导油供油，外部先导油回油
使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。在底板中，必须关闭油口 X。
型号“PT”
内部先导油供油，内部先导油回油
使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油直接流回主阀的 T 通道（内部）。在底板中，必须关闭油口 X 和 Y。
型号“XT”
外部先导供油，内部先导油回油
在本型号中，先导油由单独的控制电路供给（外部）。先导油直接流回主阀的 T 通道（内部）。在底板中，必须关闭油口 Y。
注意：
先导油供油的改装作业只能由经过授权的人员执行或返厂执行。须遵守大允许工作参数，请参阅"技术数据"。
订货型号示例：
4WRLE27W430SJ-4X/MXY/24A1
4→4 个主油口
WRL→先导式高频响方向阀
E→带集成电子元件 (OBE)
27→通径27（10,16,25,35）
W→机能符号（E, E1-, W6-, W8-, V, V1-, Q3-）
430→额定流量430 l/min
S→流量特性
J→遮盖跃变（对于盖板阀，开启点为 5%；符号 E、E1-、W6-、W8-）
4X→组件系列 40 … 49（40 … 49：安装和连接尺寸不变）
M→NBR 密封件（V=FKM 密封件）
XY→外部先导油供油，外部先导油回油
24→电源电压 24 V
A1→控制值输入 ?10 V
一般信息
型号  4WRLE
规格 10 16 25 27 35
安装位置  任意
重量kg 9 12 19 21 80
周围温度范围  -20 … 60?C
长存储时间  1年
正弦试验，符合 DIN EN 60068-2-6
不带衰减阀板  10 ... 2000 Hz/大 10 g/10 个周期/3 个轴
带衰减阀板  10 ... 2000 Hz/大 10 g/10 个周期/3 个轴
噪音测试符合 DIN EN 60068-2-64
不带衰减阀板  20 ... 2000 Hz / 10 gRMS / 30 g 峰值 / 30 min / 3 个轴
带衰减阀板  20 ... 2000 Hz/10 gRMS/30 g 峰值/24 h/3 轴
运输冲击符合 DIN EN 60068-2-27
不带衰减阀板  15 g/11 ms/3 冲击/3 个轴
带衰减阀板  15 g/11 ms/3 冲击/3 个轴
冲击试验符合 DIN EN 60068-2-27
带衰减阀板  35 g/6 ms/1000 冲击/3 个轴
大相对湿度  95%
高表面温度  120?C
MTTFD 值符合 EN ISO 13849  75年
符合性
CE 符合 EMC 指令 2014/30/EU，经检测符合 EN 61000-6-2 和 EN 61000-6-3
RoHS 指令 2015/65/EU
REACH 条例 (EC) 编号 1907/2006
德国力士乐REXROTH电液比例阀物料号和型号：
R901444295 4WRLE10E80SJ-4X/MPT/24A1
R901444295 4WRLE10E80SJ-42/MPT/24A1
R901475578 4WRLE10V85M-4X/MPT/24A1
R901473845 4WRLE10V1-85M-4X/MPY/24F1
R901469739 4WRLE10E80SJ-4X/MXY/24A1
R901442911 4WRLE10W1-80SJ-4X/MXY/24A1
R927001079 4WRLE10E-80SJ-3X/G24K0/A1M
R901186013 4WRLE10V85M-4X/MXY/24A1
0811404680 4WRLE10Q3-85M-3X/G24ETK0/A1M
R901158977 4WRLE10V70P-3X/G24EK0/F1M
0811404713 4WRLE10E80SJ-3X/G24ETK0/A1M
R901125217 4WRLE10V85L-3X/G24ETK0/A1M
R901401779 4WRLE16E180SJ-42/MXY/24A1
0811404207 4WRL16V200M-30/G24Z4/M
0811404342 4WRLE16Q3-200M-30/G24K0/A1M
R901421073 4WRLE16Q3-200M-4X/MXY/24A1
0811404250 4WRLE16V-120L-3X/G24K0/A1M
R901157861 4WRLE16V150L-4X/MXY/24A1
R901523620 4WRLE16E1-180SJ-4X/MXY/24F1
R901140499 4WRLE16W180SJ-30/G24K0/A1M
0811404307 4WRLE16WZ180SJ-3X/G24K0/A1M
R901395350 4WRLE16W180SJ-4X/MXY/24A1
0811404344 4WRLE16Q3-200M-3X/G24K0/A1WG02M
R901570750 4WRLE16Q3-250M-4X/MXYWL/24A1
R901401738 4WRLE16E1-180SJ-4X/MXY/24A1
R901435576 4WRLE16V1-150P-4X/MXY/24A1-998
R901152885 4WRLE16Q6-200M-3X/G24K0/A1M-853
R901401734 4WRLE16X200M-4X/MXY/24A1-811
R901125221 4WRLE16V200L-3X/G24K0/A1M
R901404330 4WRLE16V120M-4X/MXY/24A1
0811404251 4WRLE16V200M-3X/G24K0/A1M
R901401742 4WRLE16V200M-4X/MXY/24A1
R901089293 4WRLE16V200M-3X/G24ETK0/A1M
R901467795 4WRLE16V200M-4X/MPT/24A1
0811404327 4WRLE16W1Z180SJ-3X/G24ETK0/A1M
R901401888 4WRLE16W1-180SJ-4X/MPT/24A1
0811404454 4WRLE25EZ350SJ-3X/G24K0/A1M
R901423297 4WRLE25E350SJ-4X/MXY/24A1
R901404337 4WRLE25V400L-4X/MXY/24A1
R901404811 4WRLE25V1-400L-4X/MXY/24A1
R901131953 4WRLE25Q3-370M-3X/G24K0/A1M
R901504916 4WRLE25Q3-400M-4X/MXY/24A1
0811404456 4WRLE25WZ350SJ-3X/G24K0/A1M
R901404876 4WRLE25W350SJ-4X/MXY/24A1
R901568615 4WRLE25V400L-42/MXY/24C6
0811404430 4WRLE25V370M-3X/G24K0/A1M
R901401731 4WRLE25V370M-4X/MXY/24A1
0811404439 4WRLE25W1-370M-3X/G24EK0/A1M-769
R901446183 4WRLE25W1-350SJ-4X/MXY/24A1
R901478128 4WRLE25V400L-4X/MPT/24A1
R901404876 4WRLE25W350SJ-4X/MXY/24A1
0811404481 4WRLE25EZ350SJ-3X/G24ETK0/A1M
0811404454 4WRLE25EZ350SJ-3X/G24K0/A1M
0811404471 4WRLE25W4Z350SJ-3X/G24ETK0/A1M
0811404572 4WRLE27Q3-550P-3X/G24K0/A1M
R901407415 4WRLE27Q3-550P-4X/MXY/24A1-998
0811404458 4WRLE27W430SJ-30/G24K0/A1M
R901405591 4WRLE27W430SJ-4X/MXY/24A1
0811404441 4WRLE27Q4-430M-3X/G24K0/A1M
0811404438 4WRLE27Q4-430M-3X/G24ETK0/A1M
R901573993 4WRLE35V1000L4X/MPT/24F1
0811404580 4WRLE35Q4-1000M-3X/G24TK0/A1M
0811404500 4WRL35E1100S-30/G24Z4/M
R901441561 4WRLE35V1000M-4X/MXY/24A1
0811404578 4WRLE35X500M-3X/G24EK0/A1M-812
R901499044 4WRLE35E1100SJ-4X/MXY/24A1

力士乐REXROTH轴向柱塞泵 A A10VSO 45 DR /31R-VPA12N00
R910916629 AA10VSO45DR/31R-VPA12N00
A10VSO，调节单元，开式回路，中等压力，公称尺寸：45 cm?，压力控制器，不带通轴驱动
A10VSO 是一款变量泵，带有采用斜盘式设计的轴向柱塞回转体，用于开式回路中的流体静力驱动。流量与传动速度和排量成正比。可通过调节旋转斜盘角度无级更改流量。
出色的吸油特性
低工作噪音
2 个泄油口
使用寿命长
控制响应时间较短
产品（轴向柱塞单元） A10VS
操作类型 变量泵，开式回路
尺寸（排量） [cm?] 45
控制装置 压力调节器
系列 系列 3，索引号 1
旋转方向 右侧（朝轴端方向看）
密封材料 FKM（标准）
轴端 ISO 轴键
安装法兰 ISO 3019-2（公制），2 个孔
工作油口 B 侧面公制法兰，S 侧面公制法兰
通轴驱动 不带通轴驱动
用于电磁铁的插头 不带
旋转速度 [rpm] 1500
工作压力 [bar] 280
大排量 [cm?] 45.0
大排量设置 Variabel
小排量 [cm?] 0.0
小排量设置 Fix
大流量 [l/min] 67.0
小流量 [l/min] 0.0
内部泄油管路 否
验收机构（外部） 否
试验证明 不带
检验证书的语言代码 不带
涂色/底漆 不带
涂色/面漆 不带
重量 [kg] 24.292


力士乐REXROTH轴向柱塞泵 A A10VSO 28 DR /31R-VPA12N00
R910907369 AA10VSO28DR/31R-VPA12N00
A10VSO，调节单元，开式回路，中等压力，公称尺寸：28 cm?，压力控制器，不带通轴驱动
A10VSO 是一款变量泵，带有采用斜盘式设计的轴向柱塞回转体，用于开式回路中的流体静力驱动。流量与传动速度和排量成正比。可通过调节旋转斜盘角度无级更改流量。
出色的吸油特性
低工作噪音
2 个泄油口
使用寿命长
控制响应时间较短
产品（轴向柱塞单元） A10VS
操作类型 变量泵，开式回路
尺寸（排量） [cm?] 28
控制装置 压力调节器
系列 系列 3，索引号 1
旋转方向 右侧（朝轴端方向看）
密封材料 FKM（标准）
轴端 ISO 轴键
安装法兰 ISO 3019-2（公制），2 个孔
工作油口 B 侧面公制法兰，S 侧面公制法兰
通轴驱动 不带通轴驱动
用于电磁铁的插头 不带
旋转速度 [rpm] 1500
工作压力 [bar] 280
大排量 [cm?] 28.0
大排量设置 Variabel
小排量 [cm?] 0.0
小排量设置 Fix
大流量 [l/min] 42.0
小流量 [l/min] 0.0
内部泄油管路 否
验收机构（外部） 否
试验证明 不带
检验证书的语言代码 不带
涂色/底漆 不带
涂色/面漆 不带
重量 [kg] 18



力士乐REXROTH轴向柱塞变量泵
A10VSO 系列 32
——斜盘结构轴向柱塞变量泵，用于开式回路中的静液压传动
——流量与传动速度和排量成正比。
——可通过调节旋转斜盘角度无级更改流量。
——已释放了流体静力的摇架轴承
——高压油口上的测量传感器链接
——底噪音等级
——低压脉动
——高效率
——高度抗气蚀、吸油压力和壳体压力峰值下降
——通用通轴驱动
液压油
变量泵 A10VSO 在使用符合 DIN 51524 的 HLP 矿物油下运行。
有关选择液压油的注意事项
选择液压油时，应确保工作温度范围内的工作粘度处于佳范围.
注意
部件任何部位的温度均不可高于 90 ℃。在确定轴承粘度时，应将表中的温差考虑在内。
液压油的过滤
更精细的过滤可以提高液压油的清洁度，从而延长轴向柱塞单元的使用寿命。
根据 ISO 4406，清洁度至少应维持在20/18/15 级。

DG – 两点直动式控制
通过将外部控制压力连接到油口 X，可以将变量泵的摆动角度设置为小。
这样就可以直接给行程柱塞供油 ，同时必须确保小压力 pSt ≥ 50 bar。
变量泵只可在 Vg min 和 Vg max 之间切换。
请注意，油口 X 所需的控制压力直接取决于油口 B 的实际工作压力pB。（参见控制压力特性曲线）。
大允许控制压力为280 bar。
DR – 压力控制器
压力控制器将泵出口的大压力限制在变量泵的控制范围内。变量泵仅提供执行器所需的液压油量。如果工作压力超过压力阀处
设置的压力设定值，则泵将调节至更小的排量以减少控制偏差。
——卸压状态的基本位置：Vg max。
——压力控制设置范围为1) 20 至 280 bar。标准设置为 280 bar。
DRG – 远程压力控制
对于远程压力控制，可以使用一个单独布置的溢流阀来设置目标压力。
为了实现远程压力控制，溢流阀可以通过外接管路连接至油口 X ，但该溢流阀不包含在 DRG 远程压力控制装置的供货范围之内。
控制阀的标准压差设置为20 bar。油口 X 处的先导流体量约为 1.5 l/min。如果需要其他设置（范围在 10 到 22 bar 之间），请以明文形式注明。
作为独立的溢流阀，我们推荐：
——直接控制式、液压或比例电动且适用于上述先导流体量的溢流阀。
管路长不得超过 2 m。
——卸压状态的基本位置:Vg max。
——压力控制设置范围为1) 20 至 280 bar。
DRF/DRS – 压力和流量控制
除了压力控制功能之外，还使用可变节流孔（例如方向阀）来调节节流孔上游和下游压差。这用于控制泵流量。无论压力等级如何变化，泵的流量将等于执行机构实际所需的流量。压力控制功能优先于流量控制功能。
注意
DRS 控制回路在 X 和油箱之间并无链接。所以必须能够在阀系统中卸载 LS 先导管路。
由于具有冲洗功能，因此还须确保阀系统有足够的能力卸载 X 管路。
——卸压状态的基本位置：Vg max。
——压力控制设置范围为1) 20 至 280 bar，
标准设置为 280 bar。
压差 ?p
控制阀的标准压差设置为 14 bar。油口 X 处的先导流体量约为 1.5 l/min。如果需要其他设置（范围在 10 到 22 bar 之间），请以明文形式注明。
释放至油箱油口 X 上的负载引起零行程（“备用”）压力，这比规定压差 ?p 高约 1 至 2 bar。系统影响未被考虑在内。
控制器数据
DR 压力控制数据。
大流量偏差按照驱动转速为 n = 1500 转/分钟进行测量。
LA...– 压力、流量和功率控制
采用 DR(G) 配备的压力控制。
采用 DR(G) 配备的压力控制。
为了在工作压力不断变化的情况下保持恒定的传动扭矩，需要改变摆动角及相应的轴向柱塞泵输出流量，以便流出的流量和压力保持不变。流量控制可能低于功率控制曲线。订购时，请用明文说明工厂交货时要设置的功率特性，例如在 1500 转/分钟时 20 kW。
控制器数据
有关 DR 压力控制器的数据。
有关FR 流量控制器的数据。
先导流体消耗大约 5.5 l/min。
ED –电动液压压力控制
ED 阀通过规定的可变线圈电流设置为一定压力。
当执行器（负载压力）有变化时，控制柱塞的位置将改变。
在此，泵摆动角（流量）增加或降低，直至重新达到电动预设的调定压力为止。
因此，泵只能输送执行器可以接受的液压油量。通过给定可变线圈电流，可以无级调节压力。
当电线圈电流变为零时，则可通过可调液压切断装置将压力限制为 pmax 。（在断电时确保其余功能，例如用于风机控制）ED 控制的响应时间特性曲线已根据风机的应用经过优化。
ER –电动液压压力控制
ER 阀通过规定的可变线圈电流设置为一定压力。
当执行器（负载压力）有变化时，控制柱塞的位置将改变。
在此，泵摆动角（流量）增加或降低，直至重新达到电动预设的调定压力为止。
因此，泵只能输送执行器可以接受的液压油量。通过给定可变线圈电流，可以无级调节压力。
当线圈电流变为零时，压力将被限制为 pmin（备用）。
组合泵 A10VSO A10VSO
通过使用组合泵，可以带有多个相互独立的油路，无需副变速机构。
在订购组合泵时，应将一个泵和第二个泵的型号代码通过“ ” 结合在一起。
订购示例：
A10VSO100DR/32R-VPB32UB8 A10VSO71DRF/32R-VSB22U00
允许使用两个同尺寸的单级泵组合（双联泵），考虑大 10 g (= 98.1 m/s2) 动态质量加速度，无需额外的支撑架。
对于超过两个泵的组合泵，必须计算安装法兰的允许质量扭矩。

安装说明
一般
在调试和运行过程中，轴向柱塞单元必须始终充满液压油并排放空气。若长期停用，也应考虑到上述注意事项。
特别是在“传动轴向上/向下”安装位置，必须彻底进行注油和排气，否则会存在无油运转等危险。
泵外壳内的壳体泄油必须通过位于高的泄油口排放到油箱。
如果多个设备的组合使用一个相同的泄油管路，则必须注意每个泵不超出相应的壳体压力。共用的泄油管路尺寸设计必须能够确保所有链接上的设备在任和运行状态下，尤其是在冷启动时，都不超出大允许的壳体压力。如果无法做到这点，必要时应铺设单独的泄油管路。
为了获得有利的噪音值，应使用弹性元件分离所有连接管路，并避免在油箱上方安装。
在所有工况下，吸油管路和泄油管路必须通入油箱中低油位以下的位置。允许吸油高度 hS源自总压力损失。但却不得高于hS max = 800 mm。在操作过程中以及冷启动过程中，油口 S 处的低吸油压力（参见第 6 页和第 8 页上的技术数据）也不得低于此低值。
在设计油箱时，确保吸油管路和泄油管路
之间有足够的距离。这可以防止加热的回油流量被直接吸回至吸油管路。
在油箱上安装
在油箱上方安装意味着轴向柱塞单元安装在油箱的低油位上方。为了防止轴向柱塞单元在位置 5 处排油，高差 hES min 必须至少为 25 mm。遵守大允许吸油高度 hS max = 800 mm。
油箱内安装
油箱内安装是指轴向柱塞单元安装在油箱内部、低油位以下。轴向柱塞单元位于液压油下方。轴向柱塞单元位于液压油下方。如果低油位等于或低于泵的上部边缘。带有电气部件(例如电子控制器、传感器) 的轴向柱塞单元不能安装在油箱的油位以下。
安装提示
由于壳体的紧凑设计，必须用内六角凹头螺钉固定轴向柱塞泵。请注意允许的高表面压力必须符合VDI 2230。
此外，还需要注意紧固扭矩。

项目规划注意事项
——A10VSO 泵设计用于开式回路。
——轴向柱塞单元的项目规划、组装和调试必须由合格人员进行。
——在使用轴向柱塞单元前，请完整阅读相应的说明手册。必要时，请向博世力士乐索取这些手册。
——在完成终设计之前，请索取必须遵守的安装图。
——必须遵循此处给定的数据和说明。
——轴向柱塞单元的特性曲线可能会因不同的工作条件(工作压力、油液温度) 而有所变化。
——保养：按标准我们的轴向柱塞单元在供货时均带有长达 12 个月的养护保障。养护保障期在佳的保存条件下有效，这些保存条件必须在技术数据表 90312 或操作手册中读取。
——并非本产品的所有型号都获准用于 ISO 13849 要求的安全功能。
——在使用电磁铁时，取决于所应用的控制系统，使用者可能会受到电磁影响。如果使用直流通电，则电磁铁不会产生电磁干扰，并且其运行不会受到电磁的干扰。如果用调制的直流（例如：PWM 信号）进行通电，则会有出现另一种属性的可
能。机床制造商必须检查电磁铁对某些人员及对其他部件造成影响的可能性。
——压力控制器并非对抗压力超负荷的防护担保。因此，在液压设备中必须设有溢流阀。
——工作管路油口：
– 油口和固定螺纹设计用于大规定压力。机器或系统制造商必须确保连接元件和管路的安全系数满足规定的工作条件(压力、流量、液压油、温度)。
– 工作管路油口和功能油口仅设计用于液压管路。
安全提示
——运行期间及运行后不久，轴向柱塞元件（特别是电磁铁）可能存在造成灼伤的风险。采取适当的安全措施（例如穿防护服）
——控制设备的移动部件（如阀芯）在某些情况下会由于污染物（如组件中的不纯液压油、磨损残渣或残余污物）而被堵住。
因此，轴向柱塞单元中的液压油流量和扭矩的增加将无法再对操作员的规范做出正确响应。即使使用各种过滤元件（外部或内部流量过滤），也无法排出故障，仅能够尽量减少风险。机器和系统制造商必须测试是否需要对机器的相关应用采取补救
措施，以将驱动执行器移至安全位置（如紧急停机），且根据需要，确保其正确执行。
德国力士乐REXROTH柱塞泵订货号和型号：
R902465472 AA10VSO140DRS/32R-VPB22U99
R902436353 AA10VSO100DRS/32R-VPB12N00-S1439
R902452707 AA10VSO45DFR1/32R-VPB12N00-S2655
R902452431 A10VSO71DRS/32R-VPB22U99-S2184
R902452431 AA10VSO71DRS/32R-VPB22U99-S2184
R902520810 AA10VSO71DRS/32R-VPB22U00E-S2184
R902449984 AA10VSO140DR/32R-VPB12N00







力士乐轴向柱塞变量泵
A10VO系列5x
适用于具有中压要求的设备
规格 10 … 100
公称压力 250 bar
大压力 315 bar
开式回路
通轴驱动，用于安装公称规格相同的其他泵
经认可能用于高速运行
低工作噪音
控制响应时间较短
多种控制
具有高功率密度
斜盘式设计


力士乐REXROTH轴向柱塞变量泵
A11V(L)O 系列 1x
带通轴驱动的通用高压泵
规格 40 … 260
公称压力 350 bar
大压力 400 bar
开式回路
公制型号
通轴驱动，用于安装公称规格相同的其他泵
可选配公称尺寸在130到260之间的增压泵
特别是在叶轮泵型号（A11VLO）中可实现高速运行
多种控制
斜盘式设计



力士乐REXROTH压力和流量控制系统
SYDFEE-2X
带轴向柱塞可变排量泵 A10VSO.../31
规格 18 … 100
组件系列 2X
大工作压力 280 bar
功能： 摆动角控制、压力控制、扭矩极限、转速调节功能、主站 - 从站
通信： Sercos、PROFINET、EtherNET/IP、POWERLINK、VARAN、CAN over EtherCAT、ServoDrive over EtherCAT、模拟
控制系统可用于对轴向柱塞变量泵的摆动角、压力和功率进行电液控制（部分可选）。
包括以下组件：
轴向柱塞变量泵 A10VSO.../31
作为先导控制阀使用的 VT-DFP 型比例方向阀，带集成电子元件和感应式位置传感器。
用于检测摆动角的位置传感器
具有适当电平信号和动态功能的压力传感器（可选）
具有集成溢流功能的预载阀 SYDZ（可选）
始终屏蔽控制值和实际值电缆。
与天线或无线电发射源之间的距离必须至少为 1 m。
切勿在电力线路附近铺设信号线。
有关控制系统 SY(H)DFE 的补充注意事项请参见操作说明。
德国力士乐REXROTH压力和流量控制系统订货号和型号：
R901033003 SYDFEE-2X/071R-PPA12N00-0000-A0B1CX2
R901033003 SYDFEE-20/071R-PPA12N00-0000-A0B1CX2

力士乐液压比例方向阀4WRLE25V400L-42/MXY/24A1
