力士乐输送机现货库存3842547991，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

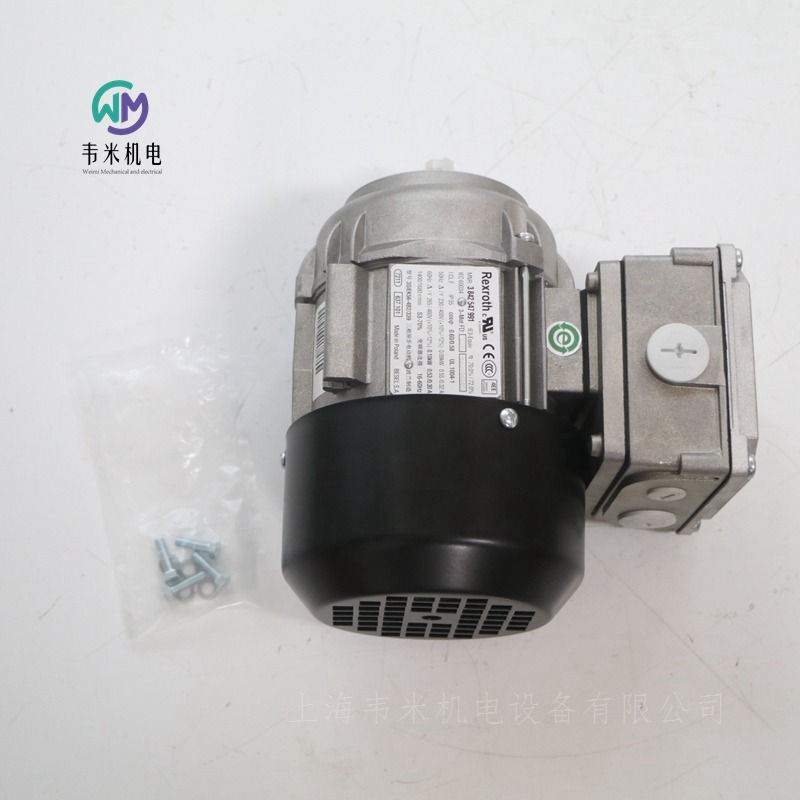

力士乐REXROTH电机夹板输送机
3842547991
电动机230/400V90W50HZ-265/460V100W60HZ

力士乐REXROTH装配元件：支撑型材、连接元件、滑块、导轨、卡装式容器、材料输送架、工件托盘、输送机、输送型材、弯曲段、支腿套件、分离器、挡停器、通信模块，天线和电缆、装配套件。

力士乐REXROTH夹板输送机
1、力士乐REXROTH夹板输送机 STS 的应用示例
输送机3842547991
输送机3842547992
输送段型材 VFplus STS 开式，L3024，12 件 3842546649
十字形连接件 STS VFplus 90 3842546685
弯轮 STS VFplus 90 30? 3842547115
弯轮 STS VFplus 90 45? 3842547116
弯轮 STS VFplus 90 90? 3842547117
弯轮 STS VFplus 90 180? 3842547118
回转单元 STS；VFplus 90 3842547529
装配模块 VFplus STS 3842547900
输送段型材 VFplus STS 开式，L3024，2 件 3842547905
输送段型材 VFplus STS 开式，L75-3000 3842996027
驱动组件 VFplus 3842998291
2、力士乐REXROTH夹板输送机 AL 的应用示例
输送段型材 VFplus 90 AL，L6070 3842546644
输送段型材 VFplus AL 开式，L6070 3842546647
输送段型材 VFplus AL 开式，L3000 3842546670
十字形连接件 AL VFplus 90 3842546673
弯轮 AL VFplus 90 30? 3842547052
弯轮 AL VFplus 90 45? 3842547053
弯轮 AL VFplus 90 90? 3842547054
弯轮 AL VFplus 90 180? 3842547055
水平滑动弯道 AL VFplus 90 45? R500 3842547075
水平滑动弯道 AL VFplus 90 90? R500 3842547076
水平滑动弯道 AL VFplus 90 30? R700 3842547077
水平滑动弯道 AL VFplus 90 45? R700 3842547078
水平滑动弯道 AL VFplus 90 90? R700 3842547079
回转单元 AL；VFplus 90 3842547517
装配模块 VFplus AL 3842547899
输送段型材 VFplus 90 AL，L50-6000 3842996023
输送段型材 VFplus AL 开式，L50-6000 3842996026
驱动组件 VFplus   3842998291
压板3842521119
3、力士乐REXROTH夹板输送机调节单元
夹板输送机调节单元 3842547971
手摇曲柄 3842547990
连接套件 3842547729
分段导轨 D12，L200-3000 3842993306
分段导轨 D12，L30003842533841

力士乐REXROTH导杆
3842531699
导引杆 AL-WT KPL

力士乐REXROTH输送机
3842547470
三相异步电机 MOTOR 200/346V90W50HZ-220/400V100W60HZ

力士乐REXROTH输送机
3842547992
三相异步电机 MOTOR 230/400V250W50HZ-265/460V290W60HZ

力士乐REXROTH齿形带
3842503925
齿型带 25T5/785 A

力士乐REXROTH塑料平板链的链条销
8981010510
塑料平板链拆卸工具
塑料平板链的链条销
重量  0.33kg

力士乐REXROTH挡停器3842558795
VE 2/D-175 分离器
VE 2/D-175闸门
气动截止门
特别坚固的全金属设计，带双活塞阻尼器
无限可调阻尼
总重量高达175公斤的佳阻尼
20mm的短阻尼路径
阻尼时间短
安装尺寸短
可与WT 2、WT 2/F和WT 2/LS结合使用（仅适用于LS版本）
适用于EPA
产品属性
ESD 对
高工作温度[T] 5.60摄氏度
气动直线连接[?][mm] 6.
标称速度[vN] 6米/分钟、9米/分钟和12米/分钟
小工件托盘重量m 5公斤
工件托盘总重量[mG][kg] 175
交付范围 包括安装在ST 2/…上的所有紧固材料。。。输送机段
工件托盘总重量[mG][kg] 175,160,145,110,90,50,35
交货信息 完全组装
所需压缩空气连接[pmax][bar] 6.
所需压缩空气连接[pmin][bar] 4.
注意事项 根据要求提供高温截止门
材料信息 外壳：铝，硬质阳极氧化，止动凸轮：钢，硬化
推荐配件 VE 2/RS返回停止
重量[kg] 1.6

力士乐REXROTH齿轮马达3842554312
齿轮马达 GKM16-3 29/804A IE3 B

力士乐REXROTH偏心轮3842546929
偏芯轮 D=19,6 COMPLETE

力士乐REXROTH圆带3842538940
圆带 COEXTRUD.SW A L=835

力士乐REXROTH齿形带3842525345
齿型带 25T5/780

力士乐REXROTH弹簧拉出器3842520055
拉簧 2-4 KG
用于承载能力介于 2.0 和 4.0 kg 之间的弹簧拉出器
弹簧拉力，承重能力在2.0至4.0公斤之间
弹簧拉力用于符合人体工程学的工具供应，如螺丝刀，以减少工人的不均匀和高压力
轴承载荷和电缆长度可调
在工作站用吊架和小车或滑动吊架组装
产品属性
系统重量[kg]  2.
可伸缩电缆[mm]  2000
轴承载荷  2,0 ... 4, 0
交付范围  包括安全线
重量[kg]  2.29


力士乐REXROTH数据存储器
3842508038
ID 10/D

力士乐REXROTH附件齿轮3842503063
附件齿轮 GS 13-1 I=38:1

力士乐REXROTH传感器3842501548
接近开关 M12-M12 SN=4MM L=70
M12x70 传感器
产品属性
符合性  cULus、CE、EAC
螺纹尺寸  M12 x 70
工作电压DC[V]  10 ... 30
环境温度[T]  -40… 85?C
推入式配件  M12x1
标称开关距离[Sn][mm]  4.
开关频率[Hz]  2500
防护等级  IP68
工作电流[mA]  200
机械安装  不冲水
功能显示  发光二极管
切换输出  PNP
长度[L]  70
材料信息  外壳：不锈钢，不锈钢，活性表面：LCP
切换功能  常开（否）
注意事项  IEC 60947-5-2
所需配件  开关支架
重量[kg]  0.04


力士乐REXROTH驱动轮3842305209
驱动轮 AS 2/M

博世力士乐在各个行业实现面向未来生产的装配技术。提供可无缝集成到生产 IT 中的智能和模块化硬件和软件解决方案。从进货到生产和出货的各个流程，帮助您计划、设计和持续改进。我们的产品组合覆盖由铝型材制成的流动式货架和框架、符合人体工程学的装配工作站到全自动生产线的输送系统。基于数十年的实践经验，复杂而独特的多功能装配技术进一步不断发展。


基本机械元件
灵活性强：源自装配系统
如果为特定用途单独定制作业环境，则更加高效。从框架、围栏、特殊的系列化生产机械和ESD传导系统，到材料供应和链接的工作站或生产线，博世力士乐灵活的装配系统可为任何行业的任何任务提供快捷、完整的解决方案。

30多年前，博世引进了一套模块化系统，而如今我们的模块化系统所包含的零件远远超过1500个。其实这个创意相当简单：系统基于铝型材，型材上设有“连续的”纵向割缝。

由于系统的改进、面向客户的服务和全面的服务支持，包括免费的规划软件，我们的模块化系统可提供您需要的一切，以打造高效的作业环境。


力士乐VE 2 挡停器
0842900300
气动挡停器
倾斜挡停器；可打开，不会对工件托盘的接触面造成磨损
不容许采用可反转运行
将一个或多个堆积工件托盘停止在确定的工件托盘止动表面。当压力释放后，挡停器通过弹簧关闭，同时工件托盘停止。安装在辊道内，直接装于输送段。
工件托盘的总重  200kg
工作温度  0 ... 60℃
需要的压缩空气接口  4 ... 6bar
气动压入配合 φ  4mm
包括用于安装至 ST 2/... 输送段的紧固材料
气动元件
0842900300
版本VE 2
分离器VE 2
气动分离器
翻车机；工件载体接触面无磨损的开口
不允许反向操作
可与WT 2/E、WT 2、WT 2/F和WT 2/LS组合使用
产品特性
交货通知单
安装
额定速度[m/min]
6,9,12,15,18
材料参考
外壳：PA 6，锁定手柄：黄铜，锁定锁：PA 66
交货范围
包括用于安装在输送线ST 2/…上的安装材料。。。，气动元件
工件载体总质量[mG][kg]200.
工作温度[T]0 ... 60?C
气动插入式接头[?][mm]4.
所需压缩空气连接[pmax][bar]6.
所需压缩空气连接[pmin][bar]4.
笔记
应要求提供高温分离器
工件载体总质量[mG]乘以[kg]
200,140,100,70,50
推荐配件
后挡板VE 2/RS，开关支架SH 2/。。。，职位查询
重量[kg]0.430

力士乐REXROTH标准框架模块
3842174302
标准边长为 160 至 400 mm 的转角模块
320 mm 框架扩展模块
材料：
- 带 PA（聚酰胺）耐磨垫的转角/扩展模块 (PA)，或者
- 带 PE（聚乙烯）耐磨垫的转角/扩展模块 (PA)
适用于总重 mW > 50 kg 和输送速度 vN >12 M/min 的情况，需要加固型框架模块
可接合 WT 2 承载板使用
框架模块用于自行装配工件托盘。PA 基本解决方案适合用于传送带/齿形带和平顶链输送介质。
带 PE 耐磨垫的框架模块需用于双排链和堆积滚子链输送介质。PE 缓冲垫不适用于在 ESD 平顶链上堆积运行。

力士乐REXROTH分离器
VE-VF 分离器
VE-VF/M 分离器
用于可靠地停止工件托盘的分离器
适合后续安装，不必中断侧导向装置
分离器可以安装在任意位置
开关支架，用于安装到分离器上，大积放负荷 50 kg
提供两种规格：
VE-VF 用于干燥或者有油污的环境
VE-VF/M 用于有腐蚀性的应用
挡停器 VE-VF 3842528852
供货范围 包括固定材料


力士乐REXROTH 滑动挡块VA 2/50 - 可反转
3842191721
滑动挡块，可气动提升
一体式开关托架
可反转运行
不适用于 ST 2...-H 输送段
通过传感器感应滑动挡块的上部位置
可与 WT 2 和 WT 2/F 搭配使用
滑动挡块用于连接了两个以上总线输送段并需要辅助止挡的横向输送段。滑动挡块启动后，横向提升装置可将工件托盘送入纵向输送段。系统降压时，可气动降低的滑动挡块延伸至下部末端位置。使用正好位于输送段上辊道内部的传感器，可以检测滑动挡块的上部位置。


力士乐REXROTH支重轮
支承轮 D58X30 MITTELBORD
3842218940
3842218944
支承辊轮，用于构建滑车或滚轮段
装在带有 10 mm 锁坑的型材上
采用大直径的深沟球轴承，运行特性出色
支承滚轮带有轮缘，可在 10 mm 锁坑中导向
防静电导电


博世力士乐（BOSCH-REXROTH）支重轮
支承辊轮，用于构建滑车或滚轮段
装在带有 10 mm 锁坑的型材上
采用大直径的深沟球轴承，运行特性出色
支承滚轮带有轮缘，可在 10 mm 锁坑中导向
防静电导电


力士乐REXROTH卡装式容器
在工作站或在材料输送架中定位小零件
表面设计符合人体工程学，以轻松稳固地进行抓取
可与卡装架和护盖结合使用
3842344752卡装式容器 GB-1210 浅灰色


博世力士乐（BOSCH-REXROTH）法兰螺母，T 形螺栓
凸肩螺母 M8
3842345081
法兰螺母 10 mm 锁坑 M8
固定和导电连接
螺栓端部凹口用于标记正确的位置
型材精加工：不需要
镀锌钢

力士乐WI 2 摇杆
摆杆 WI 2 BQ=240
3842348781
3842530309 摆杆感应开关
区域监测
识别工件托盘
停止工件托盘的横向输送
适合安装在型材宽度为 45 mm 的 ST 2/… 输送段或型材宽度为 50 mm 的 ST 2/…-H 的输送段上
适用于 EPA 环境
对于长度 ≤ 480 mm 的工件托盘，需要用到一个基本摇杆元件
对于长度 ≥ 640 mm 的工件托盘，需要用到两个基本摇杆元件
摇杆用于以下领域：
区域监测
停止工件托盘的横向输送
识别工件托盘
根据所需功能，WI/M、WI 2/… 摇杆应配备一个或两个传感器。
工件托盘的承受总重MG  30kg（当从横向段进给到主段时，适用总WT重量；对于区域监测，只有系统大重量 240 kg 不得超过）
ESD  是
摇杆重量M  1.5kg（每个摇臂的小WT重量）
长度L  320mm
监测范围  270mm
供货范围
包含用于安装在 ST 2/... 输送段或 BS 2/... 传送带输送段上的紧固件


力士乐REXROTH通信模块ID 200/C-...
ID 200/C-PDP（PROFIBUS-DPV0）
ID 200/C-ETH（以太网）
3842410061
通信模块ID 200/C-PDP
通信模块的作用是在天线与控制系统之间建立连接。
其提供了多用于两个天线的插接式接口，能够以不同的频率同时启用和工作。或者，也可以将数字传感器连接到每个天线。通过一体化Web服务器进行参数设置和诊断。
ID 200/C-ETH
通过以太网建立起与控制系统的连接。除TCP/IP、Profinet/IO、Modbus/TCP和EtherNet/IP之外，还可使用以太网协议。内置开关可实现除传统的以太网星形布线之外的线路结构布线。
ID 200/C-PDP
通过PROFIBUS-DPV0建立起与控制系统的连接。通过单独的RS-232接口连接一体化Web服务器。
移动数据载体MDT...L，适用于125 kHz
移动数据载体MDT...L，适用于13.56 MHz
扁平天线A...F，适用于125 kHz或13.56 MHz
圆形天线A...R，适用于125 kHz或13.56 MHz
通信模块C-...，适用于PROFIBUS或Ethernet
控制系统
工作电压  20 ... 30 VDC, PELV
波形  ≤ 10 %
电流消耗  Max. 0,5 A（电流消耗，包括2个天线）
状态指示  7个LED
防护类型  IP65
壳体材料  铝；粉末涂层RAL 7035
环境温度  –25 … 70 ?C
储存温度  –30 ... 80 ?C
湿度  max. 96%
抗振性  3,5mm (10 ... 55 Hz); 20g (55 … 2000 Hz)
抗震性和抗冲击性  70 g/6 ms，18次循环
认证  EN 300330, ETS 300683, CE, FCC
质量  0.5 kg
传输频率  125 kHz  13.56 MHz
连接  RS232  PROFIBUS-DPV0



力士乐REXROTH天线ID 200/A -...
天线ID 200/A -... F（扁平天线）
天线ID 200/A -... R（圆形天线）
3842410063 天线ID 200/A-HR
工作电压  24 V(通信模块的工作电压)
壳体材料  PBT/不锈钢
环境温度  –25 … 70 ?C
储存温度  –40 … 85 ?C
湿度  max. 96%
抗振性  1mm (10 ... 55 Hz); 5g (10 ... 2000 Hz)
抗震性和抗冲击性  30 g/11 ms，18次循环
质量  0.1 kg
防护类型  IP67
传输频率  13.56 MHz
写入/读取距离 - 静态  35 mm
写入/读取距离 - 动态  30 mm(写入/读取距离 - 动态：v = 20 m/分钟)
两个天线之间的小距离 - 多路复用运行  30 mm
两个天线之间的小距离 - 同时运行  80 mm
天线用于读写移动数据载体MDT...L（125 kHz，低频）或MDT...H（13.56 MHz，高频）。天线专门设计用于在通信模块上运行，并且也由该模块供电。
天线ID 200/A -...R（圆形天线）
圆形设计的天线特别适用于读取安装在工件托盘下侧的数据载体。采用相应的安装套件，还可以实现其他安装情况。
天线ID 200/A -...F（扁平天线）
扁平型设计的天线专门针对在传输系统上进行侧面安装加以优化。采用相应的安装套件，还可以实现其他安装情况。
移动数据载体MDT...L，适用于125 kHz
移动数据载体MDT...L，适用于13.56 MHz
扁平天线A...F，适用于125 kHz或13.56 MHz
圆形天线A...R，适用于125 kHz或13.56 MHz
通信模块C-...，适用于PROFIBUS或Ethernet
控制系统

力士乐REXROTH移动数据载体MDT...H（13.56 MHz）
MDT，带FRAM存储器
数据存储器 MDT1/2K-H
3842410104
移动数据载体兼容标准ISO 15693（13.56 MHz），不需要电池，可配合FRAM存储器工作。多种外壳型号，可实现在工件托盘上的多种安装位置或直接安装到待识别产品上。数据载体可从多个侧面读取，包括在通过时进行动态读取。
采用FRAM存储器的MDT
内存容量：2000字节用户内存
附加64位：一序列号
写读循环：1010
移动数据载体MDT...L，适用于125 kHz
移动数据载体MDT...L，适用于13.56 MHz
扁平天线A...F，适用于125 kHz或13.56 MHz
圆形天线A...R，适用于125 kHz或13.56 MHz
通信模块C-...，适用于PROFIBUS或Ethernet
控制系统
移动数据载体1/2K-H
频率  13.56 MHz
标准符合性  ISO 15693
内存容量  2000 Byte
数据访问  8字节块
内存类型  FRAM
写循环数量  ≥ 100 亿
读循环数量  不受限制
传输距离 - 静态  35 mm
传输距离 - 动态  30 mm
运行期间的环境温度  –25 ... 85 ?C
壳体材料  PA 66
防护类型  IP68


力士乐VE 2/S 挡停器
气动挡停器
用于操作可逆的输送段
分配器 VE 2/S
3842515844
托盘反向移动时，不得对 VE 2/S 产生压力
将一个或多个堆积工件托盘停止在确定的工件托盘止动表面。VE 2/S 只能停止来自一个方向的工件托盘。当压力释放后，挡停器通过弹簧关闭，同时工件托盘停止。需要两个 VE 2/S 挡停器才能停止来自两个方向的托盘，因为反向运行的托盘不能施加压力至挡停器。安装在辊道内，直接装于输送段。
工件托盘的大总重MG  140kg
工作温度T  0 ... 60℃
材料规格
壳体：PA 6
凸耳凸轮：PA 66
需要的压缩空气接口P  4 ... 6bar
气动压入配合φ  4mm
主动（气动）打开安全锁销可从两个方向安全转移。
供货范围
包括用于安装至 ST 2/... 输送段的紧固材料
