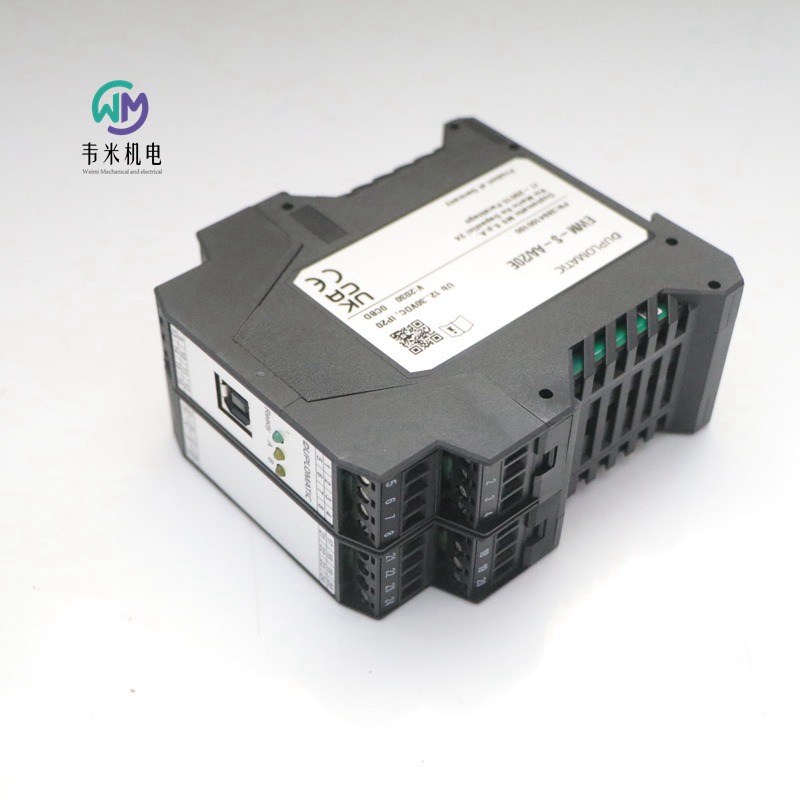

意大利DUPLOMATIC控制器EWM-S-AA/20E，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

迪普马DUPLOMATIC放大器
EWM-S-AA/20E
模拟定位卡
用于行程控制
模拟反馈
闭环系统中
系列20
所有安装类型：
DIN EN 50022
工作原理
此卡专为定位驱动器应用而设计。它允许在闭环系统中对液压执行器进行简单的行程定位控制。
速度也可以通过外部速度命令来定义。
仅通过软件通过板载USB-B端口进行卡设置。
输出值，电压或电流类型，可通过软件配置。
技术特性
电源V DC 12?30纹波
外部保险丝：1A中等时滞
电流消耗：mA 100
指令位置
mA  4?20（RI=240?）
V  0?10（RI=25 k?）
位置精度  0,003%
指令速度
mA  4?20（RI=240?）
V  0?10（RI=90 k?）
反馈值
mA  4?20（RI=240?）
V  0?10（RI=25 k?）
输出值
V  2x 0?10（大负载10 mA 2 k?）
mA  4?20（大负载390?）
采样时间   1ms
接口  USB-B 2.0
电磁兼容性（EMC）2004/108/EC抗扰度EN 61000-6-2:8/2005
排放标准EN 61000-6-4:2007；A1:2011
外壳材料热塑性聚酰胺PA6.6-燃烧等级V0（UL94）
外壳尺寸   120x 99x 23mm
USB-B（2.0）连接-4x极螺丝端子-PE直接通过DIN导轨
工作温度范围  -20/ 60?C
防护等级  IP 20
2-特点OvERvIEw
控制器功能
? 闭环系统中的行程定位控制
? 精细定位-可实现约0.01%的传感器行程精度
? 2种不同的操作模式：
SDD——行程依赖减速——具有极高稳定性的时间优定位结构
NC-数控-遵循位置曲线
? 通过软件进行增益调整
? PT1过滤器，用于稳定控制行为
? 紧急功能（EOUT）
? 模拟信号指令
? 模拟反馈输入
? 速度受到内部或模拟输入的限制
? 传感器的缩放简单直观
阀门特性曲线的调整
? CTRL功能，使制动特性适应正和零重叠比例阀
? 先进的死区补偿：通过双增益特性进行非线性补偿
? 漂移补偿
监控功能
位置错误
? 反馈传感器和指令信号电缆断裂
? 2用于读取状态的数字输出
其他特征
? 通过软件设置电流或电压输出
? 通过软件、板载USB端口进行卡配置
功能规格
-电源
此卡设计用于12至30 VDC（典型24 V）的电源。此电源必须符合实际的EMC标准。同一电源（继电器、阀门）的所有电感必须配备过电压保护（变阻器、续流二极管）。
建议为卡电源和传感器使用稳压电源（线性或开关模式）。
电气保护
所有输入和输出均由抑制二极管保护
RC滤波器可防止瞬态过冲。
数字输入
该卡接受数字输入。数字输入必须具有12至24V的电压；低电平：<2V，高电平>10V。输入电阻25 kQ。电气连接见第4段的框图。
外部指挥位置
该卡接受模拟输入信号。命令值可以是0?10 V（RI=25 k?）或4?20 mA（RI=240 \8486》）。
外部指令速度
该卡接受模拟输入信号。指令速度可以是0?10 V（RI=90 k?）或4?20 mA（RI=240 \8486》）。
反馈值
该卡接受模拟反馈输入。反馈值可以是0?10 V（RI=25 k?）或4?20 mA（RI=240 \8486》）。
模拟输出值
输出值可以是电压或电流，通过软件配置（参数SIGNAL:U）。同样的参数也定义了极性。
电压：?10 V差分输出
（引脚15为0 10V，引脚16为0?10V）。
电流：4 20 mA（引脚15至引脚12）。
所有模拟输出必须用屏蔽电缆连接。
数字输出
有两个数字输出可用，INPOS和READY，通过前面板上的LED显示。
低电平<2 V高电平>12 V（大50 mA）。
数字输入和输出
就绪输出。
PIN 1  一般操作性，ENABLE处于活动状态，没有传感器错误（使用4 20 mA传感器）。该输出与绿色LED相对应。
状态输出。
PIN 2  监控控制误差（lNPOS）。根据INPOS命令，如果位置差大于调整后的窗口，状态输出将被停用。仅当START=ON时，输出才处于活动状态。
手动输入
PIN 5  手动模式（启动=关闭），以编程速度行驶。停用后，实际值将作为命令位置。
手动输入：
PIN 6  手动模式（启动=关闭），以编程速度行驶。停用后，实际值将作为命令位置。
启动（运行）输入
PIN 7  定位控制器处于活动状态；外部模拟命令位置被接管作为命令值。如果在移动过程中关闭输入，则命令位置将设置为实际位置加上定义的紧急减速行程。
启用输入：
PIN 8  该数字输入信号初始化应用程序。模拟输出处于活动状态，READY信号指示
所有组件都正常工作。将目标位置设置为实际位置，并对驱动器进行闭环控制。
模拟输入
外部指令速度（V），
PIN 9/10  范围0 100%对应于0 10V或者4 20mA
指令位置（W），
PIN 11/13  范围0 100%对应于0 10V或者4 20mA
实际（反馈）值（X）
PIN 11/14  范围0?100%对应于0 10Vor4 20mA
模拟输出
电压
差分输出（U）
PIN 16/15  100%对应?10V差分电压
当前
PIN 12/15  100%对应4 20mA
安装
对于电源和电磁阀连接，建议使用长度为0.75mm2至20m的电缆段，长度为1.00mm2至40m的电缆。
对于其他连接，请使用带屏蔽护套的电缆，仅在卡侧连接到GND。
注意：为遵守EMC要求，控制单元电气连接必须严格符合接线图。
一般来说，阀门和电子单元连接线必须尽可能远离干扰源（如电源线、电动机、逆变器和电气开关）。
在存在严重电磁干扰的环境中，可以要求对连接线进行完全保护。
启动
模块的安装和接线必须注意EMC要求。当其他用电设备共享同一电源时，应使用星形接地连接。
接线时必须考虑以下几点：
信号电缆和电源电缆必须分开布线
模拟信号电缆必须屏蔽
其他电缆应屏蔽，以防强烈的电气干扰（电源继电器、频率控制电源驱动器）或电缆长度>3m。
使用高频EMl可以使用廉价的铁氧体元件。
在布置电气柜内的区域时，考虑电源部分（和电源电缆）和信号部分之间的分离。经验告诉我们，PLC旁边的区域（24V区域）是合适的。
应使用PE“保护接地”和DlN轨道之间的低阻抗。端子处的瞬态干扰电压通过DlN Rail放电到本地PE。屏幕必须通过PE端子直接连接到模块旁边。
电源应进行电压调节（即PWM控制）。受控电源的低阻抗有助于提高干扰阻尼，从而提高信号分辨率。
由同一电源供电的开关电感（继电器和螺线管）必须由电感直接通过浪涌保护元件进行阻尼。
设备设置
只能通过软件设置卡
该系统可以开环控制，通过HAND 和HAND命令在伺服缸上下移动。以方便卡的调整及其校准。有了这些功能，设置和调整变得很容易
软件EWMPC/20
EWMPC/20软件可以从Duplomatic Oleodinamica网站的软件下载部分轻松下载。
要将卡连接到PC或笔记本电脑，需要使用标准USB 2.0电缆a-B（标准USB打印机电缆）。
连接后，软件会自动识别卡型号，并显示一个表格，其中包含所有可用命令、参数、默认设置、测量单位以及正确设置的简要说明。
一些功能，如波特率设置、远程控制模式、保存过程数据以供以后评估，用于加快安装过程。
该软件符合微软操作系统Windows 7和8
警告！对于卡系列20，在软件中选择的默认波特率已从9600波特更改为57600波特。这在OPTlON中是适用的！设置/界面。
参数表
参数表有英文或德文版本。语言在参数中设置。
参数设置可以在标准级别、更简单级别或专家级别完成，其中显示了更多参数并可进行自定义。
有关参数及其设置的完整列表，请参阅技术手册。
主要特点
定位顺序
定位过程将通过切换输入来控制。启用（ENABLE输入）后，命令位置设置为传感器的实际位置，轴处于闭环位置控制模式。
READY输出表示总体准备就绪。
轴可以在手动模式下以编程速度通过数字输入HAND 或HAND-驱动。
当手动模式关闭时，命令位置设置为实际位置，系统处于闭环位置控制模式。
通过START输入，模拟命令输入处于活动状态，新的命令位置将被接管。轴立即驱动到这个新位置，并在Inpos输出上指示轴何时到达该位置。只要轴在InPos窗口内或START输入处于活动状态，此输出就处于活动状态。
SDD。行程依赖减速-意味着控制增益将被调整。这是一种具有很高稳定性的时间优定位结构。
NC模式-位置值由以下错误生成。
致动器位置由模拟传感器测量，并与指定的目标位置进行比较。目标位置通过外部电位计进行调整，或通过外部控制器（PLC）的模拟输入进行预设。也可以通过外部命令速度来定义轴速度。
定位精度几乎受到传感器分辨率和液压阀尺寸的限制。
因此，正确选择阀门是重要的。此外，在系统设计中必须考虑两个相互冲突的要求（短定位时间和高精度）。
增益
增益是可设置的，它与制动距离有关（参数可通过软件获得）。制动距离越短，增益越大。
紧急输出（EOUT）
当发生故障时（例如传感器错误或ENABLE禁用），此功能能够将输出设置为特定值。它可用于以编程速度将轴移动到两个端部位置之一。该功能可以停用。
制动特性适应阀门类型（CTRL）。
命令CTRL控制液压轴的制动特性曲线。减速度可以设置为线性或近似平方根特性。
对于正重叠比例阀，由于这些阀门典型的非线性流量曲线的线性化，应使用SQRT特性之一；如果使用零重叠比例阀（控制阀），您可以根据应用在LIN和SQRT1之间进行选择。
SQRT1的渐进增益特性具有更好的定位精度。
根据应用，制动距离可能更长，因此总行程时间也会更长。
LIN：线性特性（控制增益对应：10000/d:i）。
SQRT1：控制误差较小的根函数。（相当于30000/d:i）；
SQRT2：增益较高的根函数对应50000/d:i
根据阀门特性调整输出信号（触发器）。
使用TRlGGER命令，输出信号适应阀门特性。
定位控制器具有双增益特性曲线，而不是典型的重叠跳跃。优点是更好、更稳定的定位行为。通过这种补偿，非线性体积流量特性曲线可以调整为0。
如果阀门或阀门电子设备也有可能进行调整，则必须保证在功率放大器或定位模块处进行调整。
如果死区补偿值（MlN）设置得太高，则会影响无法再调整的小速度。
在极端情况下，这会导致在闭环控制位置周围振荡。

意大利迪普马DUPLOMATIC节流阀
叠加式
ISO 4401-05 (CETOP 05)
工作压力 350 bar
流量 120 l/min
该阀是一种叠加式流量控制阀，集成单向阀允许油液反向自由流动。其安装面尺寸符合ISO 4401（CETOP RP 12H）标准。
该阀可通过螺栓或螺钉与其它符合ISO 4401-05（CETOP 05）标准的阀组合成叠加阀，无需油管连接。
通常供货时带沉头内六角调整螺钉以及锁紧螺母。逆时针旋转，流量增加。
技术参数 （在油温 50?C，油液粘度 36 cSt条件下测得）
工作压力 350bar
流量 120l/min
单向阀开启压力 0,5bar
环境温度范围 -20 / 50?C
油液温度范围 -20 / 80?C
油液粘度范围 10 ? 400cSt
推荐油液粘度 25cSt
油液允许的高污染等级 根据 ISO 4406:1999等级 20/18/15
重量：
QTM5-SA, -SB, -RSA, -RSB  2.3kg
QTM5-D, -RD  2.5kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（磷酸酯），使用FPM密封（代号V）。
意大利迪普马DUPLOMATIC节流阀订货型号：
QTM5-D/10N/S


意大利迪普马DUPLOMATIC节流阀
叠加式
ISO 4401-07 (CETOP 07)
工作压力 350 bar
流量 250 l/min
该阀是一种叠加式流量控制阀，集成单向阀允许油液反向自由流动。其安装面尺寸符合ISO 4401（CETOP RP 12H）标准。
该阀可通过螺栓或螺钉与其它符合ISO 4401-07（CETOP 07）标准的阀组合成叠加阀组，无需油管连接。
通常供货时带沉头内六角调整螺钉以及锁紧螺母。逆时针旋转，流量增加。
结构
“SA”： 控制由执行机构流入管路A的流量。
“D”： 分别控制执行机构两腔的排出流量。
各型号阀均集成单向阀，允许油液反向自由流动（开启压力0,7 bar）。
技术参数 （在油温 50?C，油液粘度 36 cSt条件下测得）
工作压力  350bar
流量  250l/min
节流阀口关闭时的泄漏量  ≤ 0,5l/min
单向阀开启压力  0,7bar
环境温度范围  -20 / 50?C
油液温度范围  -20 / 80?C
油液粘度范围  10 ? 400cSt
油液允许的高污染等级  根据 ISO 4406:1999等级 20/18/15
推荐油液粘度  25cSt
重量：
QTM7-SA  7.35kg
QTM7-D  7.7kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（磷酸酯），使用FPM密封（代号V）。
意大利迪普马DUPLOMATIC节流阀订货型号：
QTM7-D/10N/S


意大利迪普马DUPLOMATIC逻辑元件
LC* 插装阀
ISO 7368 - DIN 24342
LP* 盖板
LCM* 带监测逻辑元件
ND 16 - 25 - 32 - 40 - 50 - 63
 高工作压力 420 bar
逻辑元件是一类插装阀，适合整体集成块，可提供6种不同的规格。
逻辑元件可通过使用功能性紧凑式阀块，实现复杂的液压回路，具有大流量且低压降的特点。
逻辑元件由插孔符合ISO7368 / DIN 24342的插装阀和控制盖板组成。盖板包括插装阀的控制油路；部分型号可安装符合ISO4401-03标准的阀，以实现不同的控制功能。在阀座5中插入密封，可获得一种低泄漏型。
— 插装阀由阀套，锥阀芯和复位弹簧组成。锥阀芯可使用标准型，也可以采用带阻尼孔型，该结构适用于阀开启和关闭时流量平缓控制。
— 有两种不同类型的插装阀可供选择
- Q型: 此阀用于流量和方向控制，或者作为单向阀使用。
A1 - 阀座的面积，定义为参考面积= 1
A3 - 阀套的内圈面积
A2 - 为A3 - A1的面积差
面积比A1/A3为1/1,66。
当作用于面积A1或者面积A2 的压力高于作用于面积A3的压力时，阀开启。
- P型：此阀用于压力控制。
该阀面积A1和A3相等且只允许流向从A到B。
— LCM*是带监测的逻辑元件，用于方向控制、先导以及作为单向阀使用。此类阀经过T?V认证。可提供规格DN 16, 25, 32, 40和50。
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封。对于HFDR 油液，使用FPM 密封（代号V）。

技术参数 (插装阀带盖板)
LC插装阀 大工作压力  420bar
DP*, DPE*, DF1, DF2, LCM型盖板 大工作压力限制  350bar
环境温度范围  -20 / 50℃
油液温度范围  -20 / 80℃
油液粘度范围  10 ? 400cSt
油液允许的污染等级  根据 ISO 4406:1999 等级 20/18/15
推荐油液粘度  25cSt

插装阀盖板功能描述：
1、R型盖板，方向控制和单向阀功能，外部先导X：
插装阀先导控制通过X口实现，可由安装面提供或者1/4" BSP管式连接。
ND 40和ND 50规格，外部先导功能可通过使用D型盖板实现，须配合盲板使用，代码1950751 (需单独订购)。
2、D型盖板，方向控制和单向阀功能：
插装阀先导控制通过电磁阀DS3-TA实现(需单独订购)
电磁阀断电= A ? B 无流量
电磁阀得电 = A ? B 自由流动
3、DZ型盖板，方向控制，且可作为油路中其它插装阀的先导控制：
DZ型盖板可以为其自身的插装阀提供先导控制，同时也可以为与先导油路Z1和Z2连接的其它插装阀提供控制。
先导电磁阀DS3-S10须单独订购
4、DF1型盖板，方向控制和单向阀功能，双重先导：
DF1型盖板通过X和Z1口提供双重先导控制。
先导电磁阀DS3-TA须单独订购。
电磁阀断电 = A?B 无流量
电磁阀得电 = A → B 自由流动， B → A 无流量。
5、DF2型盖板，方向控制和单向阀功能，两路先导优先控制选择：
插装阀可同时从X和Z1管路获取先导控制油。
 集成在盖板中的梭阀，可以自动选择具有较高压力的管路作为先导控制管路 (优先管路)。
先导电磁阀DS3-TA须单独订购。
电磁阀断电 = A ? B 无流量
电磁阀得电 = A ? B 自由流动
6、Q型盖板，流量控制功能：
通过盖板的行程限制器实现流量控制功能。
 为了获取更好的流量控制并防止阀座磨损，通常与QD4型的插装阀配合使用。
7、DP* 型盖板，压力控制功能：
盖板集成了溢流阀，实现压力控制功能。
 大调整压力 DP4 = 140 bar - DP6 = 350 bar
顶部盲板1950591须单独订购。
通过电磁阀DS3-SA2实现带电气卸荷的压力控制功能。
(电磁阀需要单独订购)
- 电磁阀断电 =  小压力下卸荷
- 电磁阀得电 = 通过集成溢流阀实现压力控制
通过电磁阀DS3-S2实现带电气卸荷和两级压力的压力控制功能。电磁阀需单独订购。
MCI*-SAT/10 (适用于规格16, 25和32 - 需单独订购)和MCD*-SAT (适用于规格40, 50和63 - 需 单独订购 )
电磁阀断电 =  小压力下卸荷
电磁阀a电磁铁得电 = 通过集成在盖板中的溢流阀实现压力控制
电磁阀b电磁铁得电 = 通过溢流阀 (MCI*或者MCD*)实现压力控制
通过电磁阀DS3-S3实现带电气卸荷和三级压力的压力控制功能。 (电磁阀需单独订购),
MCI*-DT/10 (适用于规格16, 25和32 - 需单独订购)和MCD*-DT/51 (适用于规格40和50 - 需单独订购)
电磁阀断电 = 通过集成在盖板中的溢流阀实现压力控制。
电磁阀a电磁铁得电 = 通过b端溢流阀实现压力控制。
电磁阀b电磁铁得电 = 通过a端溢流阀实现压力控制。
8、DPE* 型盖板，压力控制功能：
通过比例溢流阀PRED3实现压力控制功能
(比例阀需单独订购，见样本81 210).
-  大调整压力 DPE4 = 140 bar - DPE6 = 350 bar
- 比例阀断电 =  小压力处卸荷
- 比例阀得电 = 由比例阀实现压力控制

带监测的逻辑元件
带监测的逻辑元件由方向功能的插装阀和内置电感式接近传感器的盖板组成。
PNP型传感器触点闭合代表 A?B无流量。
带监测逻辑元件LCM*，在自愿的基础上，经过T?V检测，并且符合如下标准的应用要求：
? UNI EN ISO 4413:2012 - 液压传动 – 系统及其元件的通用规则和安全要求
? UNI EN 12622:2014 - 机床安全 - 液压折弯机
? UNI EN 693:2001 A2:2011 - 机床 – 安全 – 液压机
? UNI EN 201:2010 - 塑料和橡胶机械 - 注塑机 - 安全要求
? UNI EN 422:2009 - 橡胶和塑料机械 – 安全要求
功能描述
1、方向控制和单向阀功能的D型盖板机能符号：
插装阀先导控制通过电磁阀DS3-TA实现 (需单独订购)
电磁阀断电 = A → B 无流量
电磁阀得电 = A ? B 自由流动
先导控制通过连接板实现， 代码1950751，需单独订购。
2、方向控制和为其他插装阀提供先导的Z型盖板机能符号：
插装阀先导控制通过座式电磁阀DT03-3A实现 (需单独订购 )。 符合ISO 4401-03标准的DN6型油路板 (代码0294329)可以阻止两油路互相流通，从而实现无泄漏或者自由流动。
电磁阀断电 = 密封无泄漏 - A ? B 无流量
电磁阀得电 = A ? B 自由流动
先导控制通过连接板实现，代码1950751，需单独订购。
意大利迪普马DUPLOMATIC插装阀和盖板订货型号：
LP16DZ/20N


意大利迪普马DUPLOMATIC电气控制快/慢速切换阀RLM3
叠加式
ISO 4401-03
 高工作压力 250 bar
RLM3型阀是一种紧凑型集成阀，通过电磁阀的开/关控制来实现流量的快/慢速切换。流量调节通过RPC1 型流量控制阀实现，具有6种调整范围。
快/慢速切换是通过KT08型插装式电磁座阀来实现的。
该阀为叠加式，其安装尺寸符合ISO 4401标准。
RLM3型阀可安装于符合ISO 4401-03标准的电磁换向阀下，无需油管连接，实现对执行机构的方向和速度控制。
技术参数 （在油温 50?C，油液粘度 36 cSt条件下测得）
 大工作压力  250bar
控制管路大流量  1 - 4 - 10 - 16 - 22 - 30l/min
自由流动管路大流量 65l/min
小控制流量  0,025l/min
环境温度范围 -20 / 50℃
油液温度范围 -20 / 80?C
油液粘度范围 10 ? 400cSt
油液允许的污染等级 根据 ISO 4406:1999等级 20/18/15
推荐油液粘度 25cSt
重量  3.1kg
结构
结构“A”：执行机构A腔出油控制。
结构“T”：电磁换向阀泄油管路T双向速度控制。
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。
电磁铁
电磁铁由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。内部与回油管路油液接触，保证了散热效果。线圈通过螺纹环固定在铁芯上，可旋转以适应可用的安装空间。
直流或交流的同类型不同电压的线圈具有互换性，更换时无需拆下铁芯。
电磁阀供货时不带电气插头。标准电气插头K1型可单独订货。K2, K7和K8型式的电气插头不能单独订购。
意大利迪普马DUPLOMATIC流量控制阀订货型号：
RLM3A-A10/10N-R230K1


意大利迪普马DUPLOMATIC流量控制阀RPC1
带压力及温度补偿
板式安装ISO 6263-03
 高工作压力 250 bar
RPC1型阀是一种带压力和温度补偿的流量控制阀。
通过旋转带有刻度的调节旋钮，来改变节流口的开口大小从而调节流量。调节旋钮可用螺钉锁紧在任意位置。调节旋钮的调节圈数为三圈，根据需要也可以是一圈，其型号为RPC1*/M。
从0.5 l/min到30 l/min，可提供7种不同的流量调节范围。
技术参数 （在温度 50?C，油液粘度 36 cSt条件下测得）
大工作压力 250bar
小压差（A-B） 10bar
单向阀开启压力 0,5bar
小控制流量 0,5-1-4-10-16-22-30l/min
小控制流量（对于流量0.5,1和4l/min）0,025l/min
自由流动方向大流量 40l/min
环境温度范围 -20 / 50℃
油液温度范围 -20 / 80?C
油液粘度范围 10 ? 400cSt
油液允许的污染等级 根据 ISO 4406:1999等级 20/18/15
油液允许的高污染等级（流量 < 0,5 l/min）根据 ISO 4406:1999 等级 18/16/13
推荐油液粘度 25cSt
重量  1.3kg
旋钮调节圈数
RPC1  3圈
RPC1-*/M  1圈
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。
压力补偿
该阀串接了2个节流口，一个节流口的开口度可通过旋钮调节；二个节流口的先导控制分别来自于一个节流口的上游和下游压力，从而始终保持可调节流口前后的压差恒定。在这种情况下，当阀的进出口压差为 大值时，阀的流量值保持恒定，且误差在 大控制流量的 ? 2%范围内。
温度补偿
该阀温度补偿的获得是基于油液通过薄壁节流口，其流量变化不受油液粘度变化影响的原理。在控制流量小于0.5L/min且温差在50 ?C时，实际流量值比设定流量值增加约13%。在大流量情况时，在上述相同温差下，实际流量比 大控制流量增加约4%。
反向自由流动
RPC1型阀可根据需要，订购带集成单向阀形式，允许油液沿B→A反向流动，此时阀的型号为RPC1-*/CT。
RPC1-*/CTX
该阀通常用作进口控制，安装在方向阀后。先导连接口P口将补偿器保持在闭合位置，从而避免当油液刚进入阀时的初始速度突变。
意大利迪普马DUPLOMATIC流量控制阀订货型号：
RPC1-0,5/CT/41
RPC1-16/CT/41
RPC1-16/CT/42
RPC1-4/CT/41
RPC1-1/CT/41
RPC1-10/CT/41
RPC1-30/CT/41
RPC1-22/CT/41
RPC1-22/T3/M/41
RPC1-4/T3/M/41
RPC1-16/CT/43
RPC1-4/CT/43



意大利迪普马DUPLOMATIC流量控制阀RPC*
带压力及温度补偿
板式安装
RPC2 ISO 6263-06 (CETOP 06)
RPC3 ISO 6263-07 (CETOP 07)
RPC* 型阀是一种带压力和温度补偿的流量控制阀。
通过旋转带有刻度的调节旋钮，来改变节流口的开口大小从而调节流量。调节旋钮可用螺钉锁紧在任意位置。
流量调整通过调节旋钮实现，可转动圈数为6圈，由转数指示器显示。根据需要，也可选用旋转圈数为1圈的阀，其型号为RPC*/M。
技术参数 （在油温 50?C，油液粘度 36 cSt条件下测得）
RPC2系列
大工作压力    320bar
单向阀开启压力  0,5bar
小压差（E-U）10bar
大控制流量  22 - 38 -70 l/min
小控制流量  0,050l/min
重量  3,6kg
RPC3系列
大工作压力 250bar
单向阀开启压力  0,5bar
小压差（E-U）12bar
大控制流量 100 - 150l/min
小控制流量 0,120 l/min
重量  7,8kg
环境温度范围 -20 / 50?C
油液温度范围 -20 / 80?C
油液粘度范围  10 ? 400cSt
油液允许的高污染等级 根据 ISO 4406:1999 等级 20/18/15
推荐油液粘度  25cSt
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。当工作油温高于80 ?C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
压力补偿
该阀串接了2个节流口，一个节流口的开口度可以通过旋钮调节；二个节流口的先导控制分别来自于一个节流口的上游和下游压力，从而始终保持可调节流口前后的压差恒定。在这种情况下，当阀的进出口压差为大值时，阀的流量值保持恒定，且误差在大控制流量的? 3%范围内。
温度补偿
在一个节流口处装有一个温度敏感器件，当油液粘度因温度变化而变化时，通过它来感应温度变化，并调节阀芯位置来保持流量恒定。设定流量的波动范围在阀大可控流量的? 2,5%之间。
反向自由流动
RPC*型阀根据需要可订购集成单向阀形式，允许油液反向自由流动。此时阀的型号为RPC*-CT。
行程补偿
为了避免油液刚开始进入执行机时发生速度突变，RPC型阀可带有专门的调节器来控制行程补偿，以预防不可控制的运动发生。在订货型号上增加RC来表明需要行程补偿调节器。
意大利迪普马DUPLOMATIC流量控制阀：
RPC2-CTS/31
RPC2-CTN/31
RPC-2T3/31
RPC2-T3/31
RPC-3T3/43


意大利迪普马DUPLOMATIC三通流量控制阀RPC1-T3
带压力及温度补偿
板式安装ISO 6263-03
 高工作压力 250 bar
该阀为带温度及压力补偿的三通流量控制阀，用于控制进入执行机构的流量和泄油，当流量大于系统要求，而不是系统压力达到溢流阀设定值时，多余流量流回油箱。
流量调整通过调节旋钮实现，其转动圈数为3圈，转数可由指示器显示。根据需要，也可以选用旋转圈数为1圈的阀，其型号为RPC1*/M。 — 在调节范围内，调节旋钮可由锁紧螺钉锁定在任意位置。
术参数 （在油温 50?C，油液粘度 36 cSt条件下测得）
大工作压力 250bar
小压差（A-B） 12bar
单向阀开启压力 0,5bar
小控制流量 1 - 4 - 10 - 16 - 22l/min
小控制流量（对于流量1l/min和4l/min）0,035l/min
自由流动方向大流量 40l/min
环境温度范围 -20 / 50℃
油液温度范围 -20 / 80?C
油液粘度范围 10 ? 400cSt
油液允许的污染等级 根据 ISO 4406:1999等级 20/18/15
油液允许的高污染等级（流量小于0,5 l/min）根据 ISO 4406:1999 等级 18/16/13
推荐油液粘度 25cSt
重量  1.5kg
旋钮调节圈数
RPC1  3圈
RPC1-*/M  1圈
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。
压力补偿
该阀串接了2个节流口，一个节流口的开口度可通过旋钮调节；二个节流口的先导控制分别来自于一个节流口的上游和下游压力，从而始终保持可调节流口前后的压差恒定。在这种情况下，当阀的进出口压差为 大值时，阀的流量值保持恒定，且误差在 大控制流量的? 2%范围内。
温度补偿
该阀温度补偿的获得是基于油液通过薄壁节流口，其流量变化不受油液粘度变化影响的原理。在控制流量小于0.5L/min且温差在50 ?C时，实际流量值比设定流量值增加约13%。在大流量情况时，在上述相同温差下，实际流量比 大控制流量增加约4%。

意大利迪普马DUPLOMATIC双向节流阀RS*
序列号 30
螺纹油口
插装式
 RS* 和 RS*-I 型阀是一种用于管路安装的节流阀，它可直接安装在管路中，或通过螺纹插装孔安装在集成块上。
转动圆柱形阀内的锥形节流阀杆来调节流量，具有良好的流量调整线性度。
在完全关闭状态下具有良好的密封性能，因此也可作为流量关断阀使用。
供货时该阀装有调节旋钮，可以按照工作要求通过调节螺钉来使调节旋钮锁定在任意位置。
阀型号 RS2
油口螺纹尺寸BSP  1/4”
公称流量 15l/min
重量 0.2kg
环境温度范围-20 / 50 ?C
油液温度范围-20 / 80 ?C
油液粘度范围10 ? 400 cSt
油液允许的高污染等级 根据 ISO 4406:1999 等级 20/18/15
推荐油液粘度25 cSt
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。当工作油温高于80 ?C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
意大利迪普马DUPLOMATIC双向节流阀订货型号：
RS2/30
RS3/30
RS4/30/V
RS4-I/30
RSN4/30


意大利迪普马DUPLOMATIC法兰式回油过滤器FRT
安装于油箱上
序列号 10
 高工作压力 3 bar
FRT型过滤器是一种安装于油箱盖上的法兰式安装过滤器；进油口位于过滤器的端部，为BSP螺纹，易于安装。
过滤器观测盖板由三个或四个螺钉固定，易于维护和保养。滤芯也由螺钉固定，可方便与滤筒一起拆卸移除。这样，我们可以通过更换滤芯来清理过滤器壳体中的杂质。
滤芯由高效过滤材料制成，可以容纳大量油液污染物。可提供三种不同的过滤精度：
F10 = 10 ?m 绝对 (β10 > 100) - ISO 4406:1999 等级 18/16/13
F25 = 25 ?m 绝对 (β25 > 100) - ISO 4406:1999 等级 19/17/14
P10 = 10 ?m 额定 (β10 > 2) - ISO 4406:1999 等级 21/19/16
FRT型过滤器一般都带有旁通阀。
所有FST型过滤器都可安装电子式或可视式阻塞指示器，需单独订购。
过滤器型号 FRT-TB200
油口尺寸2”BSP
重量 4.1kg
流量 （标示） 430l/min
 大工作压力 3bar
滤芯破裂压差 3bar
旁通阀开启压差  1,7(?10 %) bar
环境温度范围 -25 / 50?C
油液温度范围 -25 / 110?C
油液粘度范围 10 - 400cSt
选择过滤器规格时，必须保证在公称流量条件下，过滤器压差小于0.5bar。通过过滤器的总压差为油液经过过滤器壳体的压差和经过滤芯压差之和。
过滤器型号 FRTE - 200
意大利迪普马DUPLOMATIC过滤器滤芯订货型号：
FRTE200F25S/10N

迪普马DUPLOMATIC柱塞式压力继电器PS系列
高工作压力 650 bar
大压力调节范围 35 - 140 - 350 - 630 bar
PS* 柱塞型压力继电器是一种电液式压力开关。当工作压力达到设定值时，其内部的电气触点闭合。
管路压力作用于柱塞，而柱塞的另一端直接承受来自于弹簧的负载。弹簧力可由调整旋钮进行调整设定。 当管路压力达到设定值时，柱塞运动并使微动开关闭合。
该压力继电器可提供4种压力调节范围， 高调节压力从35 bar到 630 bar。安装方式有板式安装或1/4” BSP 螺纹口连接。
标准订货包含调节旋钮和压力刻度。
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封(代号N)。
对于HFDR 油液，使用FPM 密封（代号V）。
若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。
当工作油温高于80 ?C 时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
安装
在不影响其正常工作的条件下，该压力继电器可按任意方向安装。确保在使用时液压回路中没有空气。
PSP板式安装型压力继电器可用螺栓紧固在安装平面上，要求该安装平面的平面度和粗糙度不低于图中所标注的等级。若未达到其 小值，继电器与安装面间容易产生泄漏。
叠加式安装底板
PSP型压力继电器可叠加安装在符合ISO 4401-03 （CETOP 03 ）标准的安装底板上，代码为1950611和1950621。
代码1950611的安装底板可实现压力继电器与油口A和/或 B的连接，这取决于螺钉的安装位置。代码1950621的安装底板可连接压力继电器与P口。
意大利迪普马DUPLOMATIC压力开关订货型号：
PSP2/21N-K1/K
PSP4/21N-K1/K
PSP6/21N-K1/K
PSP8/21N-K1/K
PST2/21N-K1/K
PST4/21N-K1/K
PST6/21N-K1/K
PST8/21N-K1/K

意大利迪普马DUPLOMATIC直动式压力控制阀CR
序列号 22
插装式
高工作压力 350 bar
大流量 50 l/min
CR型阀是一种插装式直动型压力控制阀，它可安装在符合D-10B阀座孔的集成块或阀板上。
该阀通常用于控制液压回路的大压力，也可用于限制液压油缸（马达）运动变化过程中产生的峰值压力。
该阀具有5种不同的压力调整范围，大压力 350 bar。
作用到该阀上的回路压力与弹簧力相平衡。当达到设定的压力时，该阀打开，多余油液通过T口直接回油箱。
可通过调整螺钉设定压力。通常使用沉头内六角螺钉形式，同时装有锁紧螺母和大调节限位器。
大工作压力  350bar
大流量 50l/min
环境温度范围  -20 / 50?C
油液温度范围  -20 / 80?C
油液粘度范围  10 ? 400cSt
油液允许的高污染等级 根据ISO 4406：1999 等级 20/18/15
推荐油液粘度  25cSt
重量  0,16kg
表面镀锌处理 Fe // Zn 8 // B EN 12329
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封(代号N)。对于HFDR油液，使用FPM密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。当工作油温高于80 ?C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
意大利迪普马DUPLOMATIC插装式溢流阀
CR3/22N
CR5/22N
CR6/22N
CR4/22N


迪普马DUPLOMATIC先导式压力控制阀CRQ
插装式
高工作压力 350 bar
大流量 100 l/min
工作原理
-CRQ型阀是一种插装式先导压力控制阀，它可以安装在符合D-10C 阀座孔的集成块或阀块上。
-该阀通常用于控制液压回路压力，在压力接近设定值时，仍然能使泵在满流量下工作。
-可提供4种不同的压力调整范围，大压力 350 bar。 -该阀包括一个平衡型主阀芯和一个先导阀。主阀芯通常处于关闭状态，当回路压力超过由先导阀设定的值时，主阀芯打开，油液通过T口直接回油箱。
-可通过调整螺钉设定压力。通常使用沉头内六角螺钉，同时装有锁紧螺母和大调节限位器。
技术参数 （在油温 50?C，油液粘度 36 cSt条件下测得）
大工作压力  350bar
大流量 100 l/min
环境温度范围  -20 / 50?C
油液温度范围  -20 / 80?C
油液粘度范围  10 ? 400cSt
油液允许的高污染等级 根据ISO 4406：1999 等级 20/18/15
推荐油液粘度  25cSt
重量  0,16kg
表面镀锌处理 Fe // Zn 8 // B  EN 12329
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。当工作油温高于80 ?C时，将会导致液压油和密封过快老化与变质。
意大利迪普马DUPLOMATIC插装式溢流阀订货型号：
CRQ3/12
CRQ4/12
CRQ5/12
CRQ6/12

意大利DUPLOMATIC控制器EWM-S-AA/20E
