DUPLOMATIC比例压力阀PRE3-140/20N-D24K1，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

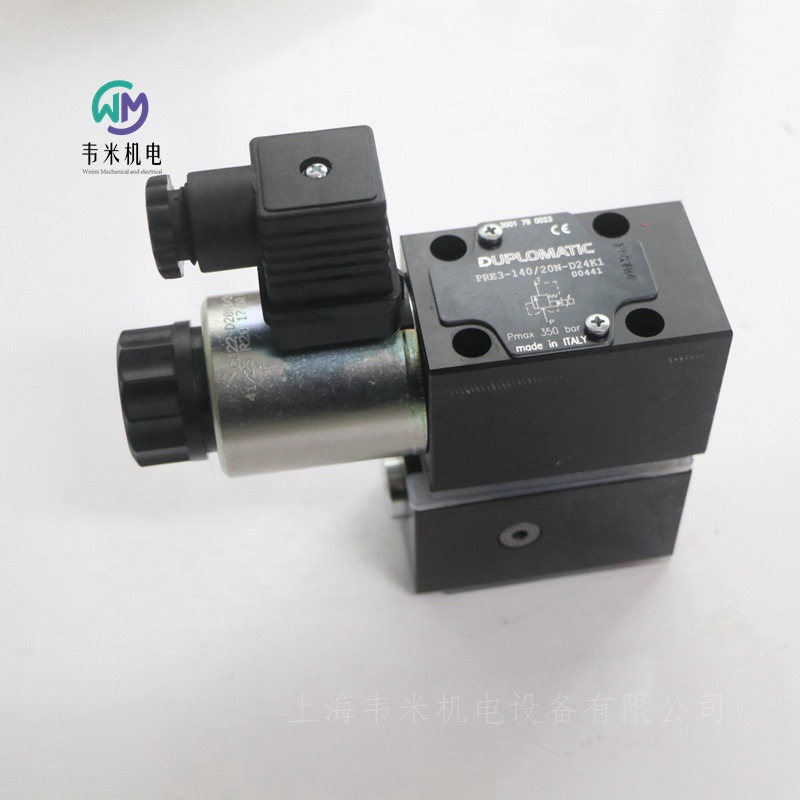

迪普马DUPLOMATIC比例压力阀
PRE3
先导式比例压力阀
序列号 12
板式安装
ISO 4401-03 (CETOP 03)
大工作压力 350 bar
大流量 40 l/min
工作原理
先导式比例压力控制阀PRE3，安装面尺寸符合ISO 4401(CETOP RP 121H)标准。
该阀适用于调节液压回路的压力。
该阀可通过电流控制供给单元直接控制，或者和外部电气控制卡一起进行组合控制，从而充分发挥阀的性能。
压力调节与电磁铁电流输入成比例。
可提供四种压力控制范围，高至350bar。
技术参数
(采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)
大工作压力：
-P口  350bar
-T口  2bar
小流量  2l/min
大流量  40l/min
滞环 (PWM 200 Hz)  % of p nom   < 5%
重复精度 % of p nom   < ?1,5%
环境温度范围  -20 / 60?C
油液温度范围  -20 / 80?C
油液粘度范围  10 - 400cSt
油液允许的高污染度 根据 ISO 4406:1999 等级 18/16/13
推荐油液粘度  25cSt
重量3.5kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封（代号N）。对于HFDR 油液（磷酸酯），使用FPM 密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。
当工作油温高于80 ?C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
电气特性
比例电磁铁
比例电磁铁由两部分组成：铁芯和线圈。
铁芯包含衔铁，以螺纹形式安装在阀体上，此设计可将摩擦维持至小值，从而减小滞环。
线圈通过锁紧螺母安装在铁芯上，并且根据安装空间，可作360?旋转。
额定电压  24VDC  12  24
阻抗 (20?C时)  ?  3.66  17.6
大电流  A  1.88  0.86
负载率  100%
电磁兼容性(EMC)  根据2004/108/CE
防护：绝缘等级(CEI EN 60529)  IP 65
防护等级：
线圈绝缘 (VDE 0580)  H级
浸透  F级
阶跃响应 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)
阶跃响应是指阀跟随输入参考信号的阶跃变化，达到90%设定值所需的时间。
表中所列的典型阶跃响应时间，是压力范围至140 bar的阀在输入流量为Q = 10 l/min的条件下测得。
安装
我们建议将PRE3阀水平安装，或者电磁铁朝下竖直安装。如果阀垂直安装且电磁铁朝上，相较于图表2中所示的值，必须考虑小控制压力发生变化的可能性。
请确保液压回路中没有空气。在一些特殊应用中，必须通过使用电磁铁铁芯中适当的排气螺栓，排出铁芯中夹带的空气。确保电磁铁铁芯总是被油液浸没(见第7节)。在操作的后，确保正确拧紧排气螺栓。
将阀的T口与油箱直接连接。控制压力值必须加上T口检测到的任何背压值。在正常操作条件下，T口允许的大背压是2 bar。
阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的小值，则阀和安装面之间很容易发生油液泄露。
意大利迪普马DUPLOMATIC比例压力阀订货型号：
PRE3-070/10V-D24K1
PRE3-140/20N-D24K1
PRE3-350/10V-D24K1
PRE3-350/20V-D24K1
PRE3-350/20N-D24K1

迪普马DUPLOMATIC液压元件产品：
GP外啮合齿轮泵
1P外啮合齿轮泵
IGP内啮合齿轮泵
DFP定排量叶片泵
PVD变量叶片泵
PVA变量叶片泵
VPPM轴向柱塞变量泵
VPPL轴向变量柱塞泵（中压)
DSE3直动式电液比例方向阀
DSE3G数字集成式电液比例方向阀
DXJ3带集成放大器的电液伺服阀
DXJ5带集成放大器的电液伺服阀
RPCED1直动式比例流量阀
RPCED1-*-T3直动式三通比例流量阀
RPCER1直动式位置反馈比例流量阀
RPCE2-*先导式比例流量阀
RPCE07先导式比例流量、压力控制阀
RPCE3-*先导式比例流量阀
RPCE08先导式比例流量、压力控制阀
CRE直动式比例压力阀，插装式
PRED3直动式电液比例压力阀
PRED3G数字集成式电液比例压力阀
PRED3J闭环数字集成式电液比例压力阀
PRE先导式比例压力阀
PRE*G数字集成式先导型电液比例压力阀
PRE*J闭环数字集成式先导型电液比例压力阀
MZE先导式比例减压阀
PM*压力控制阀、流量控制阀和方向阀安装板
P2*叠加式安装板
P2A*L侧面油口多级板
P2X*M底部油口多级板
P4D*叠加式安装板
RM4*-MP带溢流阀安装板
P4D-RQM5带溢流阀和电磁卸荷阀叠加式安装板
PE端板
EPA-M**电子控制单元，适用于开环比例阀
EPR-P1电子控制单元，适用于压力反馈比例阀,导轨安装型
UEIK-1*电子控制单元，适用于开环单电磁比例阀，欧版式
UEIK-11RS电子控制单元，适用于位置反馈单电磁比例阀，欧版式
UEIK-2*电子控制单元，适用于开环双电磁比例阀，欧版式
UEIK-21RS电子控制单元，适用于位置反馈双电磁比例阀，欧版式
UEIK-2*RL电子控制单元，适用于开环双电磁比例阀，欧版式
PSC安装架，适用于欧版式电子控制单元
MCD直动式溢流阀
MRQ先导式溢流阀
PBM3背压阀
MZD直动式三通减压阀
MSD直动式顺序阀
MERS节流阀
MVR直动式单向阀
MVR-RS/P直动式单向阀，带节流器
MVPP先导式单向阀
RPC1*/M流量控制阀
RQ4M先导式溢流阀
Z4M先导式减压阀
SD4M直动式顺序阀
ERS4M节流阀
VR4M直动式单向阀
VPP4M先导式单向阀
RPC1*/4M流量控制阀
PRM7先导式溢流阀
PZM7减压阀
QTM7节流阀
CHM7先导式单向阀
VR*-I单向阀插装式
VD*-W单向阀
VR*-P单向阀板式
VP*-P*-MU液控单向阀
CFP进油阀
LOGICELEMENTS逻辑元件
DS3电磁方向控制阀
MD1L紧凑型电磁方向控制阀
MD1JB电磁方向控制阀
MDD44电磁方向控制阀
MD1K-E*P4K防爆型电磁方向控制阀
DS5电磁方向控制阀
DS5JB电磁方向控制阀
DD44电磁方向控制阀
E*P4先导式电液换向阀
DSP7先导式电液换向阀
DSP10电磁或液压先导控制换向阀
MD1M-DS5M-E*P4M带监测功能的电磁方向控制阀
DT03膜片式电磁方向控制阀
MDT膜片式电磁方向控制阀
EC电气插头
ECL电磁换向控制装置
RS*双向节流阀
RSN*单向流量控制阀
RPC1压力及温度补偿流量阀
RPC1-T3三通压力和温度补偿流量阀
RPC*压力和温度补偿流量阀
RPC*-T3三通压力和温度补偿流量控制阀
CP1R*-W转轮式快慢切换阀
K4WA/C行程调速阀
FSI吸油滤油器
FST密封法兰式吸油滤油器
FRT板式回油滤油器，装在油箱上
FRC回油滤油器，装在油箱顶部或者回路中
FPH压力滤油器，管路安装
FPM中压滤油器，管路安装
FPHM高压滤油器
M63压力表
PS柱塞式压力继电器
PTH压力传感器
MRQA溢流阀适用于带蓄能器回路
RQ**-P溢流阀适用于带蓄能器回路
RQ*M*-P自动卸荷阀或电磁卸荷阀
Z*P减压阀
SUTX-P顺序阀/卸荷阀/背压阀/平衡阀
ZC*平衡阀
CR直动式压力控制阀
CRQ先导式压力控制阀
CD1-W直动式压力控制阀
RM*-W压力控制阀
RQ5-W溢流阀
RQM5-W电磁控制溢流阀具有卸载和压力选择功能
RQ*-P溢流阀
RQM*-P电磁溢流阀具有卸载和压力选择功能

意大利迪普马DUPLOMATIC管式单向阀VD*-W*系列
高工作压力 400 bar
管式单向阀VD*-W*带“BSP”螺纹油口，适用于液压管路中安装。
该阀允许正向油液自由流动，反向禁止流动。
非工作状态下，锥阀芯由弹簧保持关闭。当进油口“A”压力大于弹簧压力值和出油口“B”压力值之和时，锥阀芯打开。
可提供8种规格， 大流量可达850 l/min，且可提供5种不同的开启压力。
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM。
当工作油温高于80 ?C 时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
VD2-W* 油口1/4” 流量25 l/min 重量0,17kg  压力400bar
VD3-W* 油口3/8” 流量40 l/min 重量0,26kg  压力400bar
VD4-W* 油口1/2” 流量75 l/min 重量0,41kg  压力400bar
VD5-W* 油口3/4” 流量125 l/min 重量0,6kg  压力400bar
VD6-W* 油口1” 流量200 l/min 重量1,2kg  压力320bar
VD7-W* 油口1 ?” 流量280 l/min 重量1,8kg  压力320bar
VD8-W* 油口1 ?” 流量650 l/min 重量3,2kg  压力320bar
VD9-W* 油口2” 流量850 l/min 重量4,8kg  压力320bar




意大利迪普马DUPLOMATIC数字电子控制单元，用于开环单电磁铁比例阀EDC-1
技术参数
电源电压  10-30V DC - 含波动值
所需功率  小20W - 大40W
输出电流  小800mA - 大2600mA
电源电气保护 过载超过33V 极性反转
输出电气保护 短路
模拟量电气保护 至30 V DC
可用参考输入信号
(可经跳线选择)
0 - 10V  输入阻抗 100 k?
0 - 5V  输入阻抗 100 k?
4 - 20 mA  输入阻抗 大500 ?
插头类型 DIN 43650
电磁兼容性 (EMC):
- 辐射 CEI EN 61000-6-4
- 抗扰 CEI EN 61000-6-2
绝缘防护等级 (CEI EN 60529) IP 65 - 67
工作温度范围  -20/ 70?C
重量  0.1kg
EDC-1型插头是一种控制开环比例阀的数字放大器。 该单元提供和输入信号成比例的可变电流，不受温度变化或者负载阻抗的影响，2600 mA (全范围值)的分辨率达到1%。
电磁铁电源的PWM特性减小了阀的滞环，从而优化了控制精度。根据被控阀，放大器可优化定制各种不同的大电流规格和开关频率(PWM)。
可通过放大器上的按键和显示进行设定，或者通过RS232连接笔记本电脑,使用EDC-PC软件设定。
功能说明
电源
插头需要的供电电源为10 - 30 V DC (端子1和2)。
注意；插头的电源电压值必须高于所控制电磁铁的额定工作电压。电源电压必须经过整流和滤波，并且大允许波动在上述电压范围内。
插头所需要的功率由电源电压值和供电电流大值决定(取决于卡的型号)。通常来说，所需功率的稳妥值可以认为是V x I的乘积。
例如： 插头的大电流 = 800 mA且电源电压为24 V DC，则所需要的功率约为20W。如果卡的大电流=1600 mA且电源电压为24 VDC，则所使用的功率等于38.5 W。
电气保护
插头具有防止超压和极性反转的功能。输出端有短路保护。
参考输入信号
插头可接受来自于外部发生器 (PLC, CNC)或者外部电位计的0 - 10V和0 - 5V电压参考输入信号，以及4 - 20 mA的电流信号。
信号
供电指示(电源)
显示即表示插头处于工作状态并且由 24 V DC供电。
调节
有两种调节模式：参数观测和参数编辑。一种模式可实时监测各控制值，包括两个通道中需要的和可读的电流值。二种模式可进行工作参数观测和编辑。
参数观测
卡切换到参数观测模式时，显示的一个变化参数值为U1 (输入信号)。
按下按键(1)后，显示电磁铁的输入电流。 通过按键(1)，可切换不同的参数。每选中一个参数时，它的名字缩写将会出现约一秒钟。通过短暂地按下按键，当前参数名会显示约一秒钟。
可选择的参数包括：
U1: 参考输入信号：
0 10V
0 5V
4 - 20mA (显示为2 - 10)
C1: 根据输入信号所需要的电流，单位安培，范围从0到2.6 A。
所有提到的参数，均可从位于插头前面板的两位数字显示观测到。
参数编辑
按住键(2) 至少3秒钟后，进入参数编辑模式。一个显示的参数是G1。若要修改此参数，可按住键(1) 2秒，直至显示闪烁。使用键(2)增大数值，键(1)减小数值。同时按下两个键，即可保存新的数值。显示停止闪烁。
按键(2)可滚动显示各参数。若需要修改其他参数，可重复上述修改参 数G1的各步骤。
可选择的参数包括：
G1: “I Max” 电流， 以毫安表示。
此参数设定了参考输入信号为大值 10 V(或者20 mA)时，供给电磁铁的大电流。此参数用于限定阀控制的液压尺寸大值。
默认值 = Imax
范围 = Imax的50 - 100%
o1: “I Min” 电流， 以毫安表示。
此参数设定了参考输入信号超出0,1 V (或者0,1 mA)限制时，电磁铁的偏置电流。 此参数用于清除阀的不灵敏区域 (死区)。 默认值 = 0%范围 = Imax的0 - 50%
u1: “Ramp?Up” 上升斜坡时间，单位秒。
此参数设定了输入信号从0到100%变化时，电流的增大时间。 此参数用于减慢阀的响应时间，以防输入信号出现突变。
默认值 = 00秒
范围 = 00 - 50秒
d1: “Ramp?Dn” 下降斜坡时间，单位秒
此参数设定了输入信号从100%到0变化时，电流的减小时间。 此参数用于减慢阀的响应时间，以防输入信号出现突变。
默认值 = 00秒
范围 = 00- 50秒
Fr: PWM频率，单位Hertz。 此参数用于设定控制电流的脉动频率PWM。减小PWM能够提高阀的精度，但会降低调节稳定性。增大PWM能够提高调节稳定性，但会增大滞环。
默认值 = PWM (根据卡的型号)
范围 = 50 - 500Hz
错误信号
EE: 4 - 20 mA电缆破损错误信号 (阈值 3 mA)。关闭 24 V DC 电缆重置报警。
安装
插头式电子单元可以直接安装在相应比例阀的电磁铁上。 4芯连接电缆(单根电缆截面积0,5 mm2) 供货时已预接线，标准长度2.5 m (DIN47100 标准)。
注释 1 为了遵守EMC要求，控制单元的电气连接必须符合接线图，这非常重要。 通常，阀和电子单元的接线必须尽量远离干扰源(例如动力电缆，电机，交换器和电气开关)。
在有电磁干扰的环境下，必对接线做全面保护。
调试，控制设定和信号测量
设定装置
可通过位于卡前面板的按键(1)和(2)修改设定，或者也可以通过使用EDC-PC硬件和软件包实现。
EDC-PC 软件
通过相应的硬件和软件包(需单独订购)，可方便地读取和设定插头的参数值。
软件通讯通过扁平电缆，和位于EDC-1面板上，保护盖之后的相应插头连接实现。EDC-PC仅保证与Windows 2000和Windows XP操 作系统兼容。
意大利迪普马DUPLOMATIC放大板订货型号：
EDC-131/10E1
EDC-112/10E0
EDC-135/10E0

迪普马DUPLOMATIC开关电磁阀节能装置ECL-20
插头式放大器
技术参数
电源电压 V DC 8 ? 30 含波动值
最大电流 A 2,60
阀不切换状态下电流消耗 mA 40
阀切换时的电流消耗 (30 VDC时) mA 10 max
满功率供电时间 ms 50
保持电流调整范围 % I MAX 50 ? 100
保持电流默认值 % I MAX 40
插头类型 DIN 43650
电磁兼容性 (EMC)
- 辐射 CEI?EN 61000-6-4
- 抗扰性 CEI?EN 61000-6-2
根据 2004/108/CE标准
(见第5节 - 注释)
绝缘防护等级 IP 65 - 67
工作温度范围 ?C -20 / 70
质量 kg 0,10
ECL插头作为PLC直接控制开环开关阀的数字放大器使用。可提供不受温度变化和负载阻抗影响的电流。
可通过按钮设定，在内置面板显示，或者通过通讯电缆及EDCPC/10软件，和电脑通讯。
功能描述
电源
插头供电电源24V DC (针脚1和2)。 电源电压必须经过整流和滤波，并且不得高于6A。
注意：插头的电源电压值必须高于所控制电磁铁的额定工作电压。卡所需要的功率由电源电压值和供电电流最大值决定。
电气保护
插头具有防止超压和极性反转的功能。输出端有短路保护。
功能
此装置工作时，一段时间内为电磁阀提供最大电流值，以保证整个阀完全得电(50 ms)。保持状态时，电流自动减小。
信号
供电指示 (电源)
显示即表示插头处于工作状态并且由 24 V DC供电。
调节
有两种调节模式：参数观测和参数编辑。第一种模式可实时监测各控制值，包括两个通道中需要的和可读的电流值。第二种模式可进行参数观测和编辑。
参数观测
卡切换到参数观测模式时，显示的第一个变化参数值为当前电磁铁的参数C1值。
C1: 从插头ECL给电磁铁供电的实时电流值
U1: 起始输入信号；9.9 = 起始激活
参数编辑
按住键至少3秒钟后，进入参数编辑模式。
第一个显示的参数是G1。 若要修改此参数，可按住键2秒，直至显示闪烁。使用键增大数值，键减小数值。同时按下两个键，即可保存新的数值。 显示停止闪烁。
按键可滚动显示各参数。若需要修改其他参数，可重复上述修改参数G1的各步骤。
安装
插头式电子单元可以直接安装在相应开关阀的电磁铁上。通过4芯插头供电和输入信号。
注意：请注意EMC要求，控制单元的电气连接必须符合规定。
通常，阀和电子单元的接线必须尽量远离干扰源，例如动力电缆，电机，交换器和电气开关。
在有电磁干扰的环境下，必须对接线做全面保护。
调试，控制设定和信号
调试
可通过位于卡前面板的按键修改设定，或者也可以通过使用软件包EDC-PC实现。
EDC-PC/10软件 (代码 3898301001)
通过相应的硬件和软件包(需单独订购)，可方便地读取和设定插头的参数值。
软件通讯通过扁平电缆和ECL插头相连；插头位于防护门之后。
EDC-PC/10软件仅和Windows XP®操作系统兼容。
意大利迪普马DUPLOMATIC插头式放大器：
ECL-20




意大利迪普马DUPLOMATIC数字放大器用于开环比例阀EDM-M*系列
EDM-M1 单电磁铁
EDM-M2 双电磁铁
EDM-M3 两个单电磁铁独立通道
导轨式安装形式: DIN EN 50022
EDM-M*型卡是一种用于开环比例阀控制的数字放大器。其设计符合导轨式安装形式：DIN?EN 50022。
该单元提供和参考输入信号成比例的可变电流，不受温度变化或者负载阻抗的影响。
电磁铁电源的PWM特性减小了阀的滞环，从而优化了控制精度。该单元可提供三种主要形式，可控制单电磁铁阀(M1)，双电磁铁阀(M2) 和两个独立通道控制两个单电磁铁阀(M3)。每个形式均可根据相应的阀，优化定制各种不同的 大电流规格和开关频率(PWM)。
参数调节可通过前面板上的按键和显示完成，或者通过RS232 或USB转换器(EDMPC/20 软件)，连接笔记本电脑实现。
电源电压  10 - 30 V DC含波动值
所需功率  小20W - 大40W
输出电流  小800mA - 大2600mA
电源电气保护 过载超过33V 极性反转
输出电气保护 短路
模拟量电气保护 至30V DC 由于不正确的电源连接
可用参考输入信号
0 - 10V 输入阻抗 10-100 k?
?10V 输入阻抗10-100 k?
4-20 mA 输入阻抗  大500 ?
额外输出口 ?10V DC至电源 50 50 mA至外部电位计
电磁兼容性 (EMC) 根据2004/108/CE 标准
外壳材料 热塑性塑料聚酰胺
外壳尺寸  120 x 93 x 23mm
插头 插入式接线端子带紧固螺栓： 15针
工作温度范围 -20 / 70?C
质量  0,15kg

意大利迪普马DUPLOMATIC放大板EDM-M*
功能说明
电源
放大板所需要的供电电源为10到30 V DC 之间(端子1和2)。
注意： 放大板的电源电压值必须高于所控制电磁铁的额定工作电压。
电源电压必须经过整流和滤波，并且 大允许波动在上述电压范围内。
卡所需要的功率由电源电压值和供电电流 大值决定(取决于卡的型号)。 通常来说，所需功率的稳妥值可以认为是V x I的乘积。
例如： 卡的 大电流= 800 mA且电源电压为24 V DC，则所需要的功率约为20W。如果卡的 大电流=1600 mA并且电源电压为24 VDC，则所使用的功率等于38.5 W。
电气保护
放大板具有防止超压和极性反转的功能。
输出端有短路保护。
参考输入信号
放大板可接受来自于外部发生器(PLC，CNC)，或者由卡本身供电的外部电位计，提供的电压参考输入信号0 - 10 V和? 10 V，以及电流参考输入信号4 - 20 mA。相应的参考输入值取决于卡的型号。
信号
供电指示(电源)
两个红色的显示表示卡的电源：
亮 - 电源正常 不亮 - 无电源
闪烁 - 其他
放大板状态输出
放大板的状态可通过位于针脚9 (参考零电源，针脚15)的“卡状态输出”进行检测，带220 K?负载阻抗， 大电流100 mA。若卡正常工作，此针脚处的电压和电源相同；如果卡出现故障，输出电压为零。
故障包括：
低电压 (低于10V)
短路
未连接线圈 如果针脚9的输出过低，控制逻辑会禁止电源输出供给电磁铁。如果故障解除，放大板将会自动重启。
调节
有两种调节模式：参数观测和参数编辑。一种模式可实时监测各控制值，包括两个通道中需要的和可读的电流值。二种模式可进行工作参数观测和编辑。

参数观测
放大板切换到参数观测模式时，显示的一个变化参数值为通道1的参考
输入信号。
通过按键( )和(-)，可切换不同的参数。每选中一个参数时，它的名字缩写将会出现约一秒钟。
通过短暂地按下按键(E)，当前参数名会显示约一秒钟。
可选择的参数包括：
U1: 通道1参考输入信号:0 9,9V用于单电磁铁4-20 mA；- 9,9/0/ 9,9 V用于双电磁铁4/12/20mA
C1:根据输入信号，通道1所需要的电流，单位安培，范围从0到3.0 A。
E1:通道1实际提供的电流，单位安培，范围从0到3.0 A。
U2:通道2参考输入信号：0 9,9V用于单电磁铁4-20 mA；- 9,9/0/ 9,9 V用于双电磁铁4/12/20mA
C2:根据输入信号，通道1所需要的电流，单位安培，范围从0 到3.0 A。
E2:通道2实际提供的电流，单位安培，范围从0到3.0 A。
所有提到的参数，均可从位于插头前面板的两位数字显示观测到。

参数编辑
按住键(-)1,5秒钟以上，可从参数观测模式切换到参数编辑模式，反之亦然。
在参数编辑模式中，和前述模式一样，可通过短暂按下键( )和(-)，切换不同的参数。每选中一个参数时，它的名字缩写将会出现约一秒钟。 通过短暂地按下按键(E)，当前参数名会显示约一秒钟。 按住键(E)1,5秒钟以上，参数名大约闪烁一秒钟：通过按键( )和(-) ， 可修改参数值。每当这些按键中的一个被按下，相应值增大或者减小一个单位；按住按键不放，值可持续增大。
一旦编辑获得所需要的值，通过按下按键(E)退出。此时，值存储在EEPROM中，按键( )和(-)恢复其参数选择功能。 一旦参数化循环完成，按住按键( )2秒以上，直至显示开始闪烁， 所有参数都将被存储到EEPROM中，并且重新回到参数观测模式。

可选择的参数包括：
G1: “I Max” 电流， 以毫安表示。
此参数设定了参考输入信号为 大值 10 V (或者20 mA)时，供给通道1电磁铁的 大电流。此参数用于限定阀控制的液压尺寸 大值。
o1: “I Min” 电流， 以毫安表示。
此参数设定了参考输入信号超出0,1 V (或者0,1 mA)的限制时，通道1电磁铁的偏置电流。此参数用于清除阀的不灵敏区域(死 区)。
范围 = I Max的0 - 50%
r1：“Max Ramp” - 斜坡时间，单位秒。 当参考输入信号从零到100%变化时，该参数设定了通道1供给
电流从零到 大值所需的时间，反之亦然。此参数用于减慢阀的响应时间，以防输入信号出现突变。
范围 = 00 - 20 秒
u1: “Ramp Up” 上升斜坡时间，以斜坡时间r1的%进行表示。该参数设定了输入信号从0到100%变化时，通道1的电流增大时间。
默认值 = 99%
范围 = 00 - 99%
d1: “Ramp Dn” - 下降斜坡时间，以斜坡时间r1的%进行表示。该参数设定了输入信号从100%到0变化时，通道1的电流减小时间。
默认值 = 99%
范围 = 00 - 99%
G2: “I Max” - 电流， 以毫安表示。
此参数设定了参考输入信号为 大值时，供给通道2电磁铁的 大电流。
o2: “I Min” - 电流， 以毫安表示。
此参数设定了通道2电磁铁的偏置电流。
范围 = I Max的0 - 50%
r2: “Max Ramp” - 斜坡时间，单位秒。 当参考输入信号从零到100%变化时，该参数设定了通道2供给
电流从零到 大值所需的时间，反之亦然。此参数用于减慢阀的响应时间，以防输入信号出现突变。
范围 = 00 - 20 秒
u2: “Ramp Up” 上升斜坡时间，以斜坡时间r2的%进行表示。该参数设定了输入信号从0到100%变化时，通道2的电流增大时间。
默认值 = 99%
范围 = 00 - 99%
d2: “Ramp Dn” 下降斜坡时间，以斜坡时间r2的%来进行表示。该参数设定了输入信号从100%到0变化时，通道2的电流减小时
间。
默认值 = 99%
范围 = 00 - 99%
Fr: “PWM Freq” - PWM，单位Hertz。 此参数用于设定控制电流的脉动频率PWM。减小PWM能够提 高阀的精度，但会降低调节稳定性。增大PWM能够提高调节稳定性，但会增大滞环。
默认值 = PWM (根据卡的型号)
范围 = 50 - 400Hz
U1 和 U2: 此参数表示设的量程范围。
通过此参数(仅可通过软件进行修改)，即使设低于10V，仍可保持同样的分辨率。
例如：卡EDM-M121，带10V指令且参数标准设定，输出电流范围1200 mA。如果“U” 的设定值为500，输出电流范围为600
mA。
如果卡被设定用于单电磁铁阀，只有通道1 的参数可以观测到。

安装
此卡为导轨式安装设计，符合DIN EN?50022形式。接线通过端子板完成，位于电子控制单元的底部。推荐截面积0.75 mm2，长度至20 m的电缆和截面积1.00 mm2 ，长度至40m的电缆，用于电源和电磁铁连接。对于其他连接，推荐使用带屏蔽护套的电缆，且仅卡侧接地。
意大利迪普马DUPLOMATIC放大板订货型号：
EDM-M212/30E1-B
EDM-M231/30E0-B
EDM-M31111/30E0-A
EDM-M31111/30E0-B
EDM-M31122/30E0-B
EDM-M212/30E0-B
EDM-M212/30E1-B
EDM-M231/31E0-B
EDM-M111/40E0-B
EDM-M112/40E1-B
EDM-M212/40E0-B
EDM-M212/40E1-B
EDM-M231/40E0-B

DUPLOMATIC比例压力阀PRE3-140/20N-D24K1
