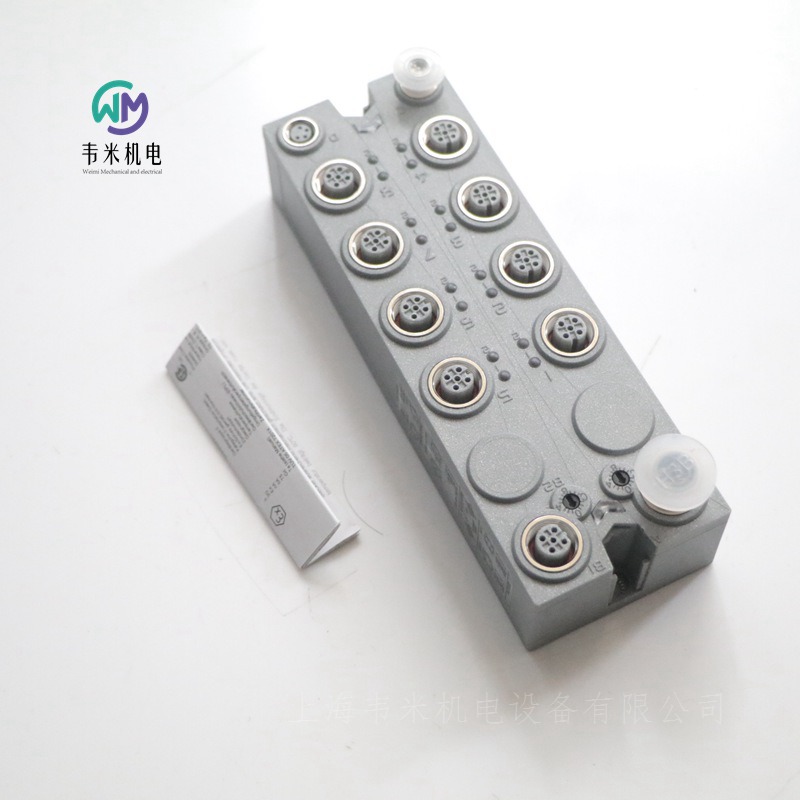

贝加莱B&R数字量混合模块X67DM9331.L12
物料号:
X67DM9331.L12
描述:
8个数字通道，可配置为输入或输出
输出可处理高达2A的电流
用于设置X2X链路地址的节点号开关
被动分配器的更换
所有输出均具有单通道诊断功能
广泛的附加状态信息
该模块配备了8个数字通道，可以配置为输入或输出。输入端是为接收电路设计的，输出端是为源电路设计的。输出多可加载2 A。总电流为8 A。
用于设置X2X链路地址的节点号开关是一个独特的功能。当模块化机器配置发生变化时，例如，需要在一个固定地址定义某些模块组，该地址独立于生产线上的前一个模块。所有后续标准模块都引用此偏移，并自动将其用于寻址目的。
简短说明
输入/输出模块8个数字通道，可使用软件配置为输入或输出
一般信息
通道和母线之间的绝缘电压500Veff
标称电压24 VDC
B&R ID代码0x1B15
传感器/执行器电源
传感器/执行器电流0.1 A
总电流0.5A
每个通道的状态指示器I/O功能、每个通道的传感器/执行器电源、电源电压、总线功能
诊断
输出是，使用LED状态指示器和软件
I/O电源是，使用LED状态指示灯和软件
传感器/执行器电源是，使用LED状态指示灯和软件
连接类型
X2X链路M12，B编码
输入/输出8x M12，A编码
输入/输出电源M8，4针
电力消耗
内部I/O 1.7 W
X2X链路电源0.75 W
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA IIA T5 Gc
IP67，Ta=0-高60?C
T?V 05 ATEX 7201X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
KC是
I/O电源
标称电压24 VDC
电压范围18至30 VDC
集成保护反极性保护
电力消耗
传感器/执行器电源大值。12瓦
传感器/执行器电源
电压输入/输出电源负压降短路保护
大0.5A短路保护电压降。2伏直流电
大电流总和。零点五一
防短路是
数字输入
输入特性符合EN 61131-2类型1
输入电压18至30 VDC
24 VDC典型输入电流。4.4毫安
输入电路接收器
输入过滤器
硬件≤70μs
软件默认值为0 ms，可在0到25 ms之间以0.2 ms的间隔进行配置
输入电阻类型。5 kΩ
切换阈值
低<5 VDC
高压>15VDC
数字输出
可变电流源FET
开关电压输入/输出电源减去剩余电压
标称输出电流2A
总标称电流8A
输出电路源
输出保护过电流或短路时的热关断、开关电感负载的集成保护、输出电源的反极性保护
诊断状态输出监测，延迟10ms
输出关闭时的漏电流为5?A
过载关机后开机约。10ms（取决于模块温度）
标称电流为2A时，残余电压<0.5 V
峰值短路电流<21 A
切换延迟
0→1<250?s
1→0<270?s
开关频率
大电阻负载。100赫兹
关闭感应负载时的制动电压50 VDC
电气性能
电气隔离
通道与总线隔离
通道未与通道隔离
操作条件
安装方向
任何是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5?C
防护等级符合EN 60529 IP67
环境条件
温度
操作-25至60?C
降级-
储存-40至85?C
运输-40至85?C
机械性能
尺寸
宽度53毫米
高度155毫米
深度42毫米
重量325克
连接扭矩
M8。大0.4牛米
M12大值。0.6牛米

贝加莱数字量混合模块
X67DM1321
X67DM1321.L08
X67DM1321.L12
X67DM1321.L12-1
X67DM9321
X67DM9321.L12
X67DM9331.L12
X67UM1352
贝加莱阀岛控制
X67DV1311.L08
X67DV1311.L12
贝加莱模拟量输入模块
X67AI1223
X67AI1233
X67AI1323
X67AI1333
X67AI2744
X67AI4850
X67AM1223
X67AM1323
X67UM1352
贝加莱模拟量输出模块
X67AM1223
X67AM1323
X67AO1223
X67AO1323
贝加莱模拟量混合模块
X67AM1223
X67AM1323
贝加莱温度模块
X67AT1311
X67AT1322
X67AT1402
贝加莱电机模块
X67MM2436
X67SM2436
X67SM4320
贝加莱其它功能
X67DS438A
X67UM1352
贝加莱计数模块
X67DC1198
X67DC2322
X67DM1321
X67DM1321.L08
X67DM1321.L12
X67DM9321
X67DM9321.L12
贝加莱多功能
X67DC1198
X67DC2322
贝加莱通信模块
X67IF1121-1

贝加莱数字量输入模块
物料号:
X20DI8371
描述:
8个数字输入
接收器连接
单线连接
可以为整个模块配置软件输入过滤器
该模块配备了八个用于单线连接的输入。该模块是为汇点输入布线而设计的。
简短描述
I/O模块8个数字输入24 VDC，用于单线连接
一般信息
B&R ID代码0xA4AB
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
功耗
总线0.18 W
内部I/O 1.2 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55?C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55?C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输入
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/ 20%
输入电流为24 VDC典型值。3.75毫安
输入电路接收器
输入滤波器
硬件≤100μs
软件默认值为1毫秒，可在0到25毫秒之间配置，增量为0.2毫秒
连接类型1线连接
输入电阻类型。6.4 kΩ
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5?C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60?C
垂直安装方向-25至50?C
减额-
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5 0.2mm

贝加莱B&R数字量输入模块
物料号:
X20DI9372
描述:
12个数字输入
源连接
单线连接
可以为整个模块配置软件输入过滤器
该模块配备了12个用于单线连接的输入。该模块是为电源输入布线而设计的。
简短描述
I/O模块12个数字输入24 VDC，用于单线连接
一般信息
B&R ID代码0x1D28
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
功耗
总线0.18 W
内部I/O 1.75 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55?C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55?C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输入
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/ 20%
输入电流为24 VDC典型值。3.75毫安
输入电路源
输入滤波器
硬件≤100μs
软件默认值为1毫秒，可在0到25毫秒之间配置，增量为0.2毫秒
连接类型1线连接
输入电阻类型。6.4 kΩ
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5?C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60?C
垂直安装方向-25至50?C
减额—参见“减额”一节。
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5 0.2mm

贝加莱B&R数字量输出模块
物料号:
X20DO8322
描述:
8个数字输出
源连接
单线连接
集成输出保护
该模块配备了8个用于单线连接的输出，并设计用于电源输出接线。
简短描述
I/O模块8数字输出24 VDC，用于单线连接
一般信息
B&R ID代码0xA4AC
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输出是，使用LED状态指示器和软件（输出错误状态）
功耗
总线0.26 W
内部I/O 0.8 W
执行器引起的额外功耗（电阻）[W] 0.42
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55?C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55?C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输出
可变电流源FET
标称电压24 VDC
开关电压24 VDC-15%/ 20%
标称输出电流0.5 A
总标称电流4 A
连接类型1线连接
输出电路源
输出保护过电流或短路时的热关闭（见“短路峰值电流”值）
用于切换电感负载的内部续流二极管（见“切换电感负载”一节）
诊断状态输出监测，延时10毫秒
输出关闭时的泄漏电流5?A
RDS（开）210 mΩ
峰值短路电流＜12 A
在过载停机或短路停机的情况下打开大约。10毫秒（取决于模块温度）
切换延迟
0→ 1<300?s
1.→ 0<300?s
开关频率
大电阻负载。500赫兹
感应负载请参阅“切换感应负载”一节。
关闭感应负载时的制动电压Typ。50伏直流电
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道和I/O电源隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5?C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60?C
垂直安装方向-25至50?C
减额-
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5 0.2mm

贝加莱B&R数字量输出模块
物料号:
X20DO9322
描述:
12个数字输出
源连接
单线连接
集成输出保护
该模块配备了12个用于单线连接的输出。该模块是为电源输出布线而设计的。
简短描述
I/O模块12数字输出24 VDC，用于单线连接
一般信息
B&R ID代码0x1B9A
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输出是，使用LED状态指示器和软件（输出错误状态）
功耗
总线0.26 W
内部I/O 1.15 W
执行器引起的额外功耗（电阻）[W] 0.63
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55?C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55?C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输出
可变电流源FET
标称电压24 VDC
开关电压24 VDC-15%/ 20%
标称输出电流0.5 A
总标称电流6 A
连接类型1线连接
输出电路源
输出保护过电流或短路时的热关闭（见“短路峰值电流”值）
用于切换电感负载的内部续流二极管（见“切换电感负载”一节）
诊断状态输出监测，延时10毫秒
输出关闭时的泄漏电流5?A
RDS（开）210 mΩ
峰值短路电流＜12 A
在过载停机或短路停机的情况下打开大约。10毫秒（取决于模块温度）
切换延迟
0→ 1<300?s
1.→ 0<300?s
开关频率
大电阻负载。500赫兹
感应负载请参阅“切换感应负载”一节。
关闭感应负载时的制动电压Typ。50伏直流电
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道和I/O电源隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5?C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60?C
垂直安装方向-25至50?C
减额—参见“减额”一节。
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5 0.2mm

贝加莱B&R模拟量输入模块
物料号:
X20AI2632
描述:
2个模拟输入
可能有电流或电压信号
16位数字转换器分辨率
同时输入转换
转换时间非常快
该模块配备了2个16位数字转换器分辨率的输入。可以使用不同的端子在电流和电压信号之间进行选择。
此模块是为X20 6针接线板设计的。如果需要（例如出于后勤原因），也可以使用12引脚接线板。
简短描述
I/O模块2模拟输入?10 V或0至20 mA
一般信息
B&R ID代码0x1BA0
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
通道类型是，使用软件
功耗
总线0.01 W
内部I/O 1.2 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55?C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55?C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
模拟输入
通过不同的端子连接输入?10 V或0至20 mA
输入类型差分输入
数字转换器分辨率
电压?15位
当前15位
所有输入的转换时间为50μs
输出格式INT
输出格式
电压INT 0x8001-0x7FFF/1 LSB=0x0001=305.176?V
电流INT 0x0000-0x7FFF/1 LSB=0x0001=610.352 nA
信号范围内的输入阻抗
电压20 MΩ
电流-
负载
电压-
电流<400Ω
输入保护电源电压接线保护
允许的输入信号
大电压。?30伏
大电流。?50毫安
过载时的数字值输出
下冲
电压0x8001
电流0x0000
超过
电压0x7FFF
当前0x7FFF
转换程序SAR
输入滤波器硬件-三阶低通滤波器/截止频率10 kHz
大误差
电压
增益0.08%
偏移0.01%
现在的
增益0.08%
偏移0.02%
大增益漂移
电压0.01%/?C
电流0.01%/?C
大偏移漂移
电压0.001%/?C
电流0.002%/?C
共模抑制
直流70 dB
50赫兹70分贝
共模范围?12 V
信道间串扰<-70dB
非线性
电压<0.01%
电流<0.015%
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5?C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60?C
垂直安装方向-25至50?C
减额-
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB06或X20TB12。
单独订购1x总线模块X20BM11。
间距12.5 0.2mm

贝加莱B&R模拟量输入模块X20AI4622
物料号:
X20AI4622
描述:
X20模拟输入模块，4个输入，?10 V或0至20 mA/4至20 mA，13位转换器分辨率，可配置输入滤波器
简短描述
I/O模块4模拟输入?10 V或0至20 mA/4至20 mA
一般信息
B&R ID代码0x1BAA
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
通道类型是，使用软件
功耗
总线0.01 W
内部I/O 1.1 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55?C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55?C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
模拟输入
通过不同的端子连接输入?10 V或0至20 mA/4至20 mA
输入类型差分输入
数字转换器分辨率
电压?12位
当前12位
所有输入的转换时间为400μs
输出格式INT
输出格式
电压INT 0x8001-0x7FFF/1 LSB=0x0008=2.441 mV
电流INT 0x0000-0x7FFF/1 LSB=0x0008=4.883?A
信号范围内的输入阻抗
电压20 MΩ
电流-
负载
电压-
电流<400Ω
输入保护电源电压接线保护
允许的输入信号
大电压。?30伏
大电流。?50毫安
过载时数字值的输出可配置
转换程序SAR
输入滤波器三阶低通滤波器/截止频率1 kHz
大误差
电压
增益0.08%
偏移0.015%
现在的
增益0至20毫安=0.08%/4至20毫安=0.1%
偏移0到20 mA=0.03%/4到20 mA＝0.0375%
大增益漂移
电压0.006%/?C
电流0至20 mA=0.009%/?C
4至20 mA=0.0113%/?C
大偏移漂移
电压0.002%/?C
电流0至20 mA=0.004%/?C
4至20 mA=0.005%/?C
共模抑制
直流70 dB
50赫兹70分贝
共模范围?12 V
信道间串扰<-70dB
非线性
电压<0.025%
电流<0.05%
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5?C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60?C
垂直安装方向-25至50?C
减额-
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5 0.2mm

贝加莱B&R模拟量输入模块
物料号:
X20AI8221
描述:
8个模拟输入?10 V
13位数字转换器分辨率
该模块配备了8个输入，具有13位（包括符号）数字转换器分辨率。它可用于捕获?10V范围内的电压信号。
简短描述
I/O模块8个模拟输入?10 V
一般信息
B&R ID代码0xD82F
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
功耗
总线0.01 W
内部I/O 1.04 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55?C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55?C
振动：4 g
EMC：桥梁和露天甲板
EAC是
模拟输入
输入?10 V
输入类型差分输入
数字转换器分辨率?12位
所有输入的转换时间为1ms
输出格式
数据类型INT
电压INT 0x8001-0x7FFF/1 LSB=0x0008=2.441 mV
信号范围内的输入阻抗为20 MΩ
输入保护电源电压接线保护
开路检测是，使用软件
反极性保护是
允许的输入信号大值。?30伏
过载时数字值的输出可配置
转换程序SAR
输入滤波器三阶低通滤波器/截止频率1 kHz
大误差
增益0.08%
偏移0.015%
大增益漂移0.006%/?C
大偏移漂移0.002%/?C
共模抑制
直流70 dB
50赫兹70分贝
共模范围?12 V
信道间串扰-70 dB
非线性<0.025%
通道和总线之间的绝缘电压500 VDC，1分钟
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5?C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60?C
垂直安装方向-25至50?C
减额-
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB1F。
单独订购1x总线模块X20BM11。
间距12.5 0.2mm

贝加莱B&R模拟量输出模块
物料号:
X20AO4622
描述:
4个模拟输出
可能有电流或电压信号
13位数字转换器分辨率
X20模拟输出模块，4个输出，10 V或0至20 mA/4至20 mA，13位转换器分辨率
简短描述
I/O模块4模拟输出?10 V或0至20 mA/4至20 mA
一般信息
B&R ID代码0x1BA3
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
通道类型是，使用软件
功耗
总线0.01 W
内部I/O 1.8 W（版本≥J0）、2.2 W（版本<J0）
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55?C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55?C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
模拟输出
通过不同端子输出?10 V或0至20 mA/4至20 mA
电压>5 V时的大输出电流为10 mA
电压<5 V时为15 mA
数字转换器分辨率
电压?12位
当前12位
所有输出的转换时间为300?s
整个范围内输出变化的稳定时间为500?s
开关行为内部启用继电器启动
大误差
增益0.08%
偏移0.05%
电压
增益0.08%
偏移0.05%
现在的
增益0.09%
偏移0.05%
输出保护短路保护
输出格式
电压INT 0x8001-0x7FFF/1 LSB=0x0008=2.441 mV
电流INT 0x0000-0x7FFF/1 LSB=0x0008=4.883?A
每个通道的负载
大电压。?10 mA，负载≥1 k?
电流负载大600Ω（Rev.≥J0），500Ω（Rev.<J0）
防短路限流?40 mA
输出滤波器一阶低通滤波器/截止频率10kHz
大增益漂移0.015%/?C
大增益漂移
电压0.015%/?C
电流0.02%/?C
大偏移漂移0.032%/?C
大偏移漂移
电压0.032%/?C
电流0.032%/?C
负载变化引起的错误
大电压。0.11%，从10 MΩ开始→ 1 kΩ，电阻
大电流。0.5%，从1Ω开始→ 600Ω，电阻
非线性<0.007%
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5?C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60?C（Rev.≥J0），0至55?C（Rev.<J0）
垂直安装方向-25至50?C（Rev.≥J0），0至50?C.（Rev.<J0）
减额—参见“减额”一节。
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5 0.2mm

贝加莱数字量混合模块X67DM9331.L12
