贝加莱CPU模块X20SL8101，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

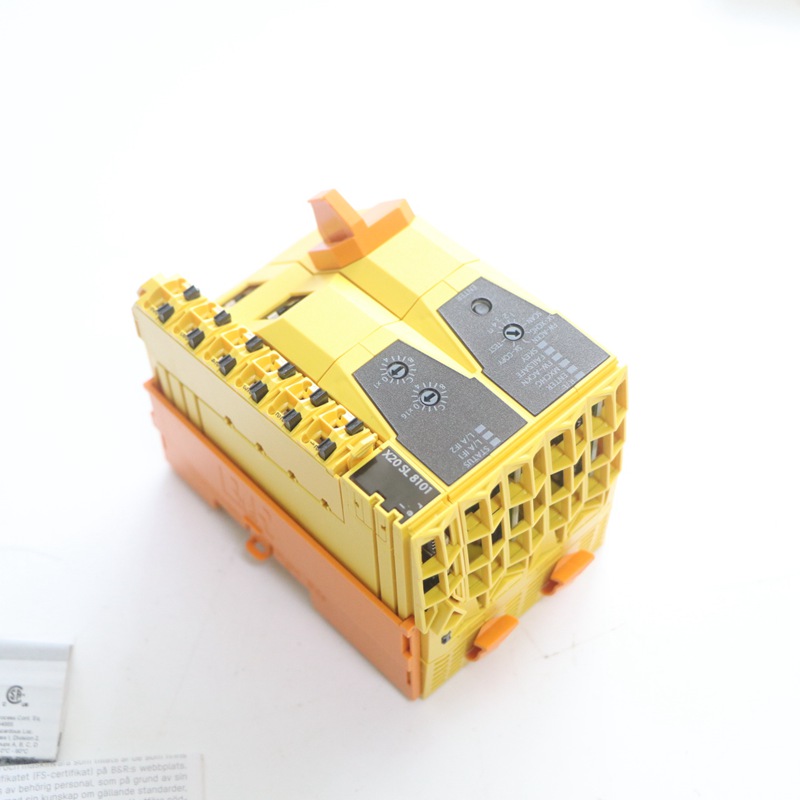

贝加莱B&RCPU模块X20SL8101
物料号:
X20SL8101
描述:
openSAFETY管理器，多可支持280个SafeNODE
使用Automation Studio/Safe DESIGNER灵活编程
安全机器选项的创新管理（SafeOPTION）
参数和配置管理
该模块配备了SafeLOGIC功能，使其能够安全地执行在SafeDESIGNER中设计的应用程序。该模块可用于PL e或SIL 3以下的安全相关应用。
此外，该模块还协调应用程序中涉及的所有模块的安全相关通信。在此背景下，该模块还监控这些模块的配置，并在必要时向模块自动下载参数。这保证了在涉及模块更换和服务的所有场景中，从安全的角度来看，网络中的模块配置是一致和正确的。这些服务由SafeLOGIC控制器执行。
简短说明
POWERLINK接口
系统模块CPU
一般信息
B&R ID代码0xE649
系统要求
Automation Studio 4.1.6或更高版本
自动化运行时F4.09或更高版本，F4.10或更新版本，A4.23或更高
SafeDESIGNER 4.1.0或更高版本
安全版本1.7或更高版本
mapp技术包mapp安全5.7.0或更高版本
无风扇冷却
状态指示器CPU功能、POWERLINK、SafeKEY
诊断
CPU功能是，使用LED状态指示灯
POWERLINK是，使用LED状态指示灯
SafeKEY是，使用LED状态指示灯
支持
动态节点分配（DNA）是
停电模式
范围网络段
功能可编程
独立模式是
功耗5.3 W
X2X-Link电源的功耗为1.42 W
电力消耗
内部I/O 0.6 W
致动器引起的额外功耗（电阻）[W]-
电气隔离
现场总线-X2X链路是
现场总线-输入/输出是
认证证书
CE是
UKCA是
功能安全cULus FSPC E361559
能源和工业系统
功能安全认证
美国国立大学1998:2013
功能安全IEC 61508:2010，SIL 3
EN 62061:2005/A2:2015，第3部分
EN ISO 13849-1:2015，类别。4/PL e
IEC 61511:2004，国际标准化组织第3版
功能安全EN 50156-1:2004
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：A（0至45?C）
湿度：B（高达100%）
振动：A（0.7克）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC21B
温度：5-45?C
振动：0.7克
EMC：桥梁和露天甲板
安全特性
EN ISO 13849-1:2015
类别类别。4.
PL PL e
直流电>94%
每通道MTTFD 2500年
大任务时间。20年
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
SIL-CL-SIL 3
SFF>90%
每个通道的PFH/PFHd<1*10-10
PFH/PFHd
openSAFETY接线可忽略不计
openSAFETY无线<1*10-14*每小时openSAFETY数据包数量
每个通道的PFD<2*10-5
验证试验间隔（PT）20年
功能
相互沟通是
支持安全调试选项
布尔512
INT 64
UINT 64
力64
学员64
SafeMOTION支持是，取决于SafeKEY上可用的操作许可证数量
SafeMOTION轴的大数量70，取决于所用模块的数据宽度
计时精度Time*0.05 安全应用的循环时间
短任务类周期时间1ms
SafeNODE 280的大数量取决于SafeKEY上可用的操作许可证数量和可用资源
POWERLINK控制节点的大数量为100
CPU和SafeLOGIC控制器之间的数据交换
每个方向的大总数据宽度512字节
每个方向的大数据点数量
BOOL 1024
整数128
UINT 128
力64
学员64
安全域和安全域之间的数据交换
用作管理安全域是，从mapp安全5.10.0和硬件升级2.2.1.0开始
用作连接的安全域是，从mapp安全5.10.0和硬件升级2.2.1.0开始
每个方向的大总数据宽度为64字节
每个方向的大数据点总数16
每个方向的大数据点数量
布尔128
INT 16
UINT 16
力16
学员16
从mapp安全5.10.0和硬件升级2.2.1.0开始，链接的管理安全域的大数量：20
SafeDESIGNER应用的极限值
SafeDESIGNER信息窗口条目的大可用资源
FB实例4096
标记存储器262144字节
堆栈内存32768字节
安全输入数据存储器6144字节
安全输出数据存储器2048字节
标准输入数据存储器1024字节
标准输出数据存储器1024字节
标记数16382
其他SafeDESIGNER限值
功能块类型的大数量512
力变量的大数量64
具有变量状态的变量的大数量1023
输入SL/BC/X2X链路电源
输入电压24 VDC-15%/ 20%
输入电流大值。零点九一
保险丝集成，不可更换
反极性保护是
输出SL/BC/X2X链路电源
标称输出功率7W
并联是
冗余操作是
过载特性防短路、临时过载
输入I/O电源
输入电压24 VDC-15%/ 20%
保险丝所需线路保险丝：大10A，缓慢熔断
反极性保护是
输出I/O电源
标称输出电压24 VDC
短路行为所需线路保险丝
允许的接触负载10A
接口
现场总线POWERLINK控制节点
变体2x屏蔽RJ45端口（集线器）
大线路长度。2个节点之间100米（分段长度）
传输速率100 Mbit/s
换乘
物理层100BASE-TX
半双工是
全双工否
自动协商是
自动MDI/MDIX是
小循环时间
现场总线200?s
X2X链路200?s
总线系统之间可能同步是
操作条件
安装方向
水平是
垂直是
安装海拔高度0至2000米，无限制
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向0至60?C
垂直安装方向0至45?C
降额见“降额”一节。
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注意使用X20MK配置器订购SafeKEY和SafeLOGIC功能范围。
X20端盖板（右）包含在交付中
12针X20接线端子，安全键，包括在交付中
交付时包括SafeKEY保险
尺寸
宽度62.5 0.2mm
高度99毫米
深度75毫米
重量190克
贝加莱CPU
X20SL8100
X20SL8101
X20SL8110
贝加莱智能可编程模块
X20SLX210
X20SLX402
X20SLX410
X20SLX806
X20SLX811
X20SLX842
X20SLX910
贝加莱电源模块
X20SP1130
贝加莱数字量输入模块
X20SI2100
X20SI4100
X20SI8110
X20SI9100
贝加莱数字量输出模块
X20SO2110
X20SO2120
X20SO2530
X20SO4110
X20SO4120
X20SO6300
贝加莱数字量混合模块
X20SC0402
X20SC0806
X20SC0842
X20SC2212
X20SC2432
贝加莱模拟量输入模块
X20SA4430

贝加莱B&R电源模块X20PS9600
物料号:
X20PS9600
描述:
Compact-S CPU、X2X链路和内部I/O电源的电源
电源和CPU/X2X-Link电源的电隔离
通过多个电源模块的并行操作，可以实现CPU/X2X-Link电源的冗余
RS232可配置为在线接口
CAN总线
电源模块与X20 Compact-S CPU一起使用。它有一个用于Compact-S CPU、X2X链路和内部I/O电源的馈线。
简短说明
用于Compact-S PLC、X2X-Link电源和I/O的24 VDC电源模块
接口1x RS232、1x RS485、1x CAN总线
一般信息
B&R ID代码0xEB03
状态指示灯过载、工作状态、模块状态、RS232、RS485、CAN总线
诊断
模块运行/错误是，使用LED状态指示灯和软件
CAN总线数据传输是，使用LED状态指示灯
RS232数据传输是，使用LED状态指示灯
RS485数据传输是，使用LED状态指示灯
过载是，使用LED状态指示灯和软件
X2X-Link电源的功耗为1.42 W
电力消耗
内部I/O 0.6 W
致动器引起的额外功耗（电阻）[W]-
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
DNV温度：B（0至55?C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55?C
振动：4 g
EMC：桥梁和露天甲板
CPU/X2X链路电源输入
输入电压24 VDC-15%/ 20%
输入电流大值。零点七一
保险丝集成，不可更换
反极性保护是
CPU/X2X链路电源输出
标称输出功率7W
并联是
冗余操作是
过载特性防短路、临时过载
输入I/O电源
输入电压24 VDC-15%/ 20%
保险丝所需线路保险丝：大10A，缓慢熔断
反极性保护否
输出I/O电源
标称输出电压24 VDC
短路行为所需线路保险丝
允许的接触负载10A
接口
接口IF1
信号RS232或RS485
使用12针接线板X20TB12进行变型连接
大传输速率。115.2 kbit/s
接口IF3
信号CAN总线
使用12针接线板X20TB12进行变型连接
大传输速率。1 Mbit/s
电气性能
电气隔离PLC/X2X链路电源与PLC/X2X-Link电源隔离
I/O电源未与I/O电源隔离
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5?C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60?C
垂直安装方向-25至50?C
降额见“降额”一节。
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注意：单独订购1x接线端子X20TB12。
分别订购1个紧凑型S PLC底座X20BB5x、X20BB6x或X20BB7x。
间距12.5 0.2mm

贝加莱B&R电源模块X20PS9602
物料号:
X20PS9602
描述:
Compact-S CPU、X2X链路和内部I/O电源的电源
适用于小型X20系统的经济高效的电源模块
电源和CPU/X2X-Link电源没有电隔离
通过多个电源模块的并行操作，无法扩展或冗余CPU/X2X-Link电源
RS232可配置为在线接口
CAN总线
电源模块与X20 Compact-S CPU一起使用。它有一个用于Compact-S CPU、X2X链路和内部I/O电源的馈线。
该模块旨在作为小型X20系统的经济的电源模块。无法使用电源模块X20PS3300或X20PS3310扩展或冗余X2X-Link网络。也不能使用总线发射器扩展X20系统。
简短说明
用于Compact-S PLC、X2X-Link电源和I/O的24 VDC电源模块
接口1x RS232、1x RS485、1x CAN总线
一般信息
B&R ID代码0xEB04
状态指示灯工作状态、模块状态、RS232、RS485、CAN总线
诊断
模块运行/错误是，使用LED状态指示灯和软件
CAN总线数据传输是，使用LED状态指示灯
RS232数据传输是，使用LED状态指示灯
RS485数据传输是，使用LED状态指示灯
过载是，使用LED状态指示灯和软件
X2X-Link电源的功耗为1.64 W
电力消耗
内部I/O 0.6 W
致动器引起的额外功耗（电阻）[W]-
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
DNV温度：B（0至55?C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55?C
振动：4 g
EMC：桥梁和露天甲板
CPU/X2X链路电源输入
输入电压24 VDC-15%/ 20%
输入电流大值。零点七一
保险丝集成，不可更换
反极性保护是
CPU/X2X链路电源输出
标称输出功率7W
并联连接否
冗余操作否
过载特性防短路、临时过载
输入I/O电源
输入电压24 VDC-15%/ 20%
保险丝所需线路保险丝：大10A，缓慢熔断
反极性保护否
输出I/O电源
标称输出电压24 VDC
短路行为所需线路保险丝
允许的接触负载10A
接口
接口IF1
信号RS232或RS485
通过12针接线板X20TB12进行变体连接
大传输速率。115.2 kbit/s
接口IF3
信号CAN总线
通过12针接线板X20TB12进行变体连接
大传输速率。1 Mbit/s
电气性能
电气隔离PLC/X2X链路电源未与PLC/X2X-Link电源隔离，I/O电源未与I/O电源隔离
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5?C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60?C
垂直安装方向-25至50?C
降额见“降额”一节。
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注意：单独订购1x接线端子X20TB12。
分别订购1个紧凑型S PLC底座X20BB5x、X20BB6x或X20BB7x。
间距12.5 0.2mm

贝加莱B&R模拟量输入模块X20AI1744-3
物料号:
X20AI1744-3
描述:
1个全桥应变计输入
数据输出速率可配置为0.1 Hz至7.5 kHz
特殊操作模式（同步模式和多次采样）
可配置的过滤器级别
该模块可与4线和6线应变计称重传感器配合使用。该模块应用的概念需要在测量系统中进行补偿。这种补偿消除了测量电路中的绝对不确定性，如元件公差、有效桥电压或零点偏移。测量精度是指绝对（补偿）值，它只会随着工作温度的变化而变化。
简短说明
I/O模块1全桥应变计输入
一般信息
B&R ID代码0xA4EF
状态指示器通道状态、操作状态、模块状态
诊断
模块运行/错误是，使用LED状态指示灯和软件
断路是，使用LED状态指示灯和软件
使用LED状态指示灯和软件输入Yes
电力消耗
0.01 W总线
内部I/O 0.5 W
致动器引起的额外功耗（电阻）[W]大值 0.36
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
KC是
全桥应变计
应变计系数2至256 mV/V，可使用软件配置
连接4线或6线连接
输入类型差分，用于评估全桥应变计
数字转换器分辨率24位
转换时间取决于配置的数据输出速率
数据输出速率为每秒0.1-7500个样本，可使用软件（fDATA）进行配置
输入过滤器
截止频率5Hz
订单3
斜率60 dB
ADC滤波器特性Sigma-delta，请参阅“Sigma-denta A/D转换器的滤波器特性”一节
工作范围/测量传感器85至5000Ω
电缆长度的影响见“计算示例”一节。
输入保护RC保护
共模范围0至3 VDC
输入“输入 ”和“输入-”的允许输入电压范围（相对于电位应变计GND）
输入和总线之间的绝缘电压500Veff
Sigma-delta转换程序
数字值输出
断桥供电线路值接近0
传感器断线值接近?结束值（状态位“线路监测”设置在寄存器“模块状态”中）
值0xFF800001到0x007FFFFF的有效范围（-8388607到8388607）
应变计供应
电压5.5 VDC/大65 mA
防短路和过载是
短路保护大电压降。65 mA和25?C时为0.2 VDC
量化
LSB值（16位）
2 mV/V 336 nV
4 mV/V 671 nV
8 mV/V 1.343?V
16 mV/V 2.686?V
32毫伏/伏5.371μV
64毫伏/伏10.74μV
128毫伏/伏21.48μV
256毫伏/伏42.97μV
LSB值（24位）
2 mV/V 1.31 nV
4 mV/V 2.62 nV
8 mV/V 5.25 nV
16毫伏/伏10.49毫伏
32毫伏/伏20.98毫伏
64毫伏/伏41.96毫伏
128毫伏/伏83.92毫伏
256毫伏/伏167.85毫伏
温度系数
版本≥E0 10 ppm/?C
版本<E0 30 ppm/?C
大增益漂移12 ppm/?C
大偏移漂移2ppm/?C
非线性<10ppm
电气性能
电气隔离母线与模拟输入和应变计电源电压隔离
通道未与I/O电源隔离
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5?C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60?C
垂直安装方向-25至50?C
降额见“硬件配置”一节
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注意：单独订购1x接线端子X20TB12。
单独订购1x总线模块X20BM11。
间距12.5 0.2mm


贝加莱B&R温度测量模块X20ATB312
物料号:
X20ATB312
描述:
4个电阻温度测量输入
PT100传感器
直接电阻测量也是如此
4线测量
可以配置过滤时间
工作时间：测量时刻
该模块配备了4个输入，用于PT100 4线电阻温度测量。
简短说明
用于Pt100电阻温度测量的I/O模块4个输入
一般信息
B&R ID代码0xE0EF
每个通道的状态指示器I/O功能、操作状态、模块状态
诊断
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
电力消耗
0.01 W总线
内部I/O 0.5 W（版本≥D0），0.6 W（版本<D0）
致动器引起的额外功耗（电阻）[W]-
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55?C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
ABS是
BV EC33B
温度：5-55?C
振动：4 g
EMC：桥梁和露天甲板
电阻测量温度输入
4线连接的恒流电源输入电阻测量
数字转换器分辨率24位
滤波器时间可在1至200毫秒之间配置
转换时间
1个信道20ms，带50Hz滤波器
2个通道，每个通道40毫秒，带50赫兹滤波器
Sigma-delta转换程序
电阻测量输出格式DINT或UDINT
温度测量范围-200至850?C
电阻测量范围0.5至390Ω
温度传感器分辨率1 LSB=0.01?C
电阻测量分辨率0.001Ω
输入滤波器一阶低通滤波器/截止频率1050 Hz
传感器标准EN 60751
通道和母线之间的绝缘电压500Veff
线性化方法内部
测量电流1mA
温度传感器正常化-200.0至850.0?C
参考1568Ω?0.1%
允许的输入信号短期大28.8 V
25?C时的大误差
增益?0.0059%
偏移?0.0015%
大增益漂移?0.00065%/?C
大偏移漂移?0.000025%/?C
非线性<0.001%
电阻测量的标准化值范围为19至390Ω
温度测量监测
范围下冲0x80000001
范围超调0x7FFFFFFF
开路0x7FFFFFFF
一般故障0x80000000
打开输入0x7FFFFFFF
电阻测量监测
范围下冲0x80000001
范围超调0xFFFFFFFF
断路0xFFFFFFFF
一般故障0x80000000
电气性能
电气隔离通道与母线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5?C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60?C
垂直安装方向-25至50?C
降级-
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注意：单独订购1x接线端子X20TB1F。
单独订购1x总线模块X20BM11。
间距12.5 0.2mm

贝加莱B&R总线控制器系统模块X20BB80
物料号:
X20BB80
描述:
总线模块上使用以下模块：
基础模块（BC、HB等）
电源模块
左右端盖板包含在交付中。
简短说明
总线模块总线基座-总线控制器现场总线接口和总线控制器电源模块的背板
一般信息
电力消耗
0.25 W母线
内部I/O-
致动器引起的额外功耗（电阻）[W]-
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55?C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55?C
振动：4 g
EMC：桥梁和露天甲板
KC是
I/O电源
标称电压24 VDC
允许的接触负载10A
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5?C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60?C
垂直安装方向-25至50?C
降级-
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注交付时包括左右X20端盖板
间距37.5 0.2mm

贝加莱B&R扩展型总线控制器系统模块X20BB82
物料号:
X20BB82
描述:
带2个扩展槽的总线底座
总线模块有2个扩展槽。本模块使用以下模块：
基础模块（BC、HB等）
两个附加模块（IF、HB等）
电源模块
左右端盖板包含在交付中。
简短说明
总线模块带2个扩展槽的总线基座
一般信息
电力消耗
0.70 W公交车
内部I/O-
致动器引起的额外功耗（电阻）[W]-
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55?C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55?C
振动：4 g
EMC：桥梁和露天甲板
KC是
I/O电源
标称电压24 VDC
允许的接触负载10A
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5?C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60?C
垂直安装方向-25至50?C
降级-
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注交付时包括左右X20端盖板
节距87.5 0.2mm

贝加莱B&R总线控制器模块X20BC00E3
物料号:
X20BC00E3
描述:
现场总线：PROFINET IO
通过现场总线进行I/O配置
符合性等级B（RT）
小循环时间1ms
用于为多个从属设备布线的集成交换机
100 Mbit/s全双工模式
多可达1440字节的输入数据和1440字节的输出数据是可能的
综合网站
主环境中运行时的PROFINET诊断和模块诊断
运行时使用网站或SNMP进行模块和交换机诊断
PROFINET（过程现场网络）是一种工业以太网协议。它使用TCP/IP，具有实时性。
X20模块或基于X2X-Link的其他模块可以连接到总线控制器。PROFINET对模块化系统配置提供了佳支持。使用设备描述文件（GSDML格式），很容易在主设备制造商的相应工程工具中处理项目配置。
简短说明
总线控制器PROFINET IO从站
一般信息
B&R ID代码0xBB7D
状态指示器模块状态、总线功能
诊断
模块状态是，使用LED状态指示灯和软件
总线功能是，使用LED状态指示灯和软件
电力消耗
2.5 W公交车
致动器引起的额外功耗（电阻）[W]-
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
接口
现场总线PROFINET IO从站
PROFINET属性
符合性等级B
性能等级RT
变体2x屏蔽RJ45（开关）
大线路长度。2个车站之间100米（路段长度）
传输速率100 Mbit/s
换乘
物理层100BASE-TX
半双工是
全双工是
自动协商是
自动MDI/MDIX是
小循环时间
现场总线1ms
X2X链路250μs
总线系统之间可能同步是
电气性能
电气隔离PROFINET与总线和I/O隔离
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5?C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60?C
垂直安装方向-25至50?C
降级-
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注意：单独订购1x接线端子X20TB12。
单独订购1x电源模块X20PS9400或X20PS9402。
单独订购1x总线底座X20BB80。
间距37.5 0.2mm

贝加莱B&R总线控制器X20BC0063
物料号:
X20BC0063
描述:
现场总线：PROFIBUS DP
通过现场总线进行I/O配置
根据PROFIBUS DP标准进行广泛的设备、模块和通道诊断
即使在某些节点丢失或断电时，与X2X链路I/O节点的通信也能正常工作
PROFIBUS DP基于RS485接口的物理原理。数据传输使用混合总线访问程序进行控制：活动站通过令牌传递程序接收通信权限，然后可以根据主从原则访问网络上的所有站。可以配置令牌的大流通时间，从而产生定义的循环时间。
访问代表了用户用于循环和非循环数据传输的各种服务。
该总线控制器可以将X2X-Link I/O节点连接到PROFIBUS DP。它支持PROFIBUS DP及其所有选项和其他附加属性。除了PROFIBUS标准中提供的设备、模块和通道诊断外，还可以切换到S7格式的插槽诊断选项。
X20或基于X2X-Link的其他模块可以连接到总线控制器。PROFIBUS DP对模块化系统的配置提供了佳支持。
对于多功能模块，在总线控制器自动配置的情况下，总线控制器仅支持默认功能模型。
简短说明
总线控制器PROFIBUS DP V0从站
一般信息
B&R ID代码0x1F1C
状态指示器模块状态、总线功能、数据传输
诊断
模块状态是，使用LED状态指示灯和软件
总线功能是，使用LED状态指示灯
数据传输是，使用LED状态指示灯
电力消耗
2.3 W总线
致动器引起的额外功耗（电阻）[W]-
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
KC是
接口
现场总线PROFIBUS DP V0从站
变体9针内螺纹DSUB连接器
大距离1200米
大传输速率。12 Mbit/s
默认传输速率自动传输速率检测
小循环时间
现场总线无限制
X2X链路400μs
总线系统之间可能同步否
电气性能
电气隔离PROFIBUS与I/O隔离
PROFIBUS未与总线隔离
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5?C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60?C
垂直安装方向-25至50?C
降级-
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注意：单独订购1x接线端子X20TB12。
单独订购1x电源模块X20PS9400或X20PS9402。
单独订购1x总线底座X20BB80。
间距37.5 0.2mm

贝加莱CPU模块X20SL8101
