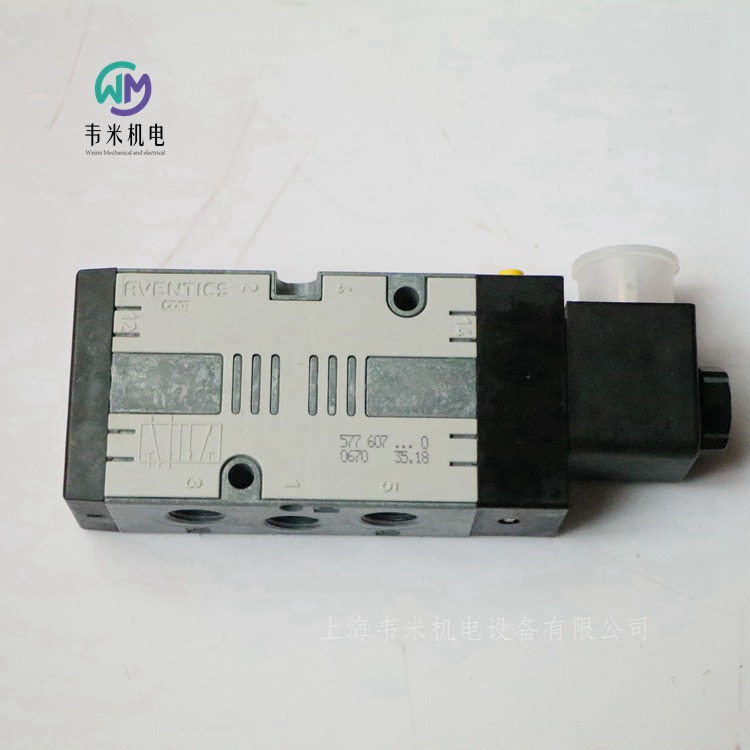

AVENTICS气动电磁阀5776070220，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

安沃驰AVENTICS二位五通换向阀, 系列 CD07 5776070220
CD07-5/2XX-SR-024DC-I-G014
AVENTICS 安沃驰 CD 系列由多种滑阀组成，具有极为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。
规格
操作电子
额定流量Qn1200 l/min
换向原理5/2
压缩空气 接口 出口G 1/4
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / 15%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
电气连接 极数3-針
操作元件单线圈
密封原理软密封
先导内部
预控阀的宽度30 mm
阀门结构形式滑阀，正重叠
连接类型管式连接
复位装置带弹簧复位
控制压力小3 bar
大控制压力10 bar
低环境温度-25 ?C
高环境温度50 ?C
介质温度小值-25 ?C
介质温度大值50 ?C
特点
坚固耐用的设计
在底板上组装
适用于的温度范围
耐电压波动
提供 ATEX 认证型号

安沃驰AVENTICS二位三通换向阀, 系列 CD04-5772560220
操作元件 单线圈
复位型 带弹簧复位
换向原理 3/2
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, B型
类型 多芯插头
Qn 1-2 900 l/min
Qn 2-3 900 l/min
额定流量Qn 900 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点  滑阀，正重叠
操作  电子
密封原理  软密封
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  900 l/min
额定流量 1-2  900 l/min
额定流量 2-3  900 l/min
压缩空气连接  符合 ISO 228-1 标准
先导排气  带定向先导排气口的
标准化电路接口  EN 175301-803:2006
防护等级 带接口  IP65
兼容性目录  14
暂载率  100 %
选配阀：输入和输出压缩空气接口可以互换。这样就能够以常闭或常开运行方式使用阀门。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位五通换向阀, 系列 CD04-5777250220
操作元件 双线圈
换向原理 5/2
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, B型
类型 多芯插头
Qn 1-2 900 l/min
Qn 2-3 900 l/min
额定流量Qn 900 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点  滑阀，正重叠
操作  电子
密封原理  软密封
控制压力 小/大  2 ... 10 bar
低 / 高环境温度  -15 ... 50 ?C
介质温度范围  -15 ... 50 ?C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  900 l/min
额定流量 1-2  900 l/min
额定流量 2-3  900 l/min
压缩空气连接  符合 ISO 228-1 标准
先导排气  带定向先导排气口的
标准化电路接口  EN 175301-803:2006
防护等级 带接口  IP65
兼容性目录  14
暂载率  100 %
在多线路导线板上的组装  P-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位三通换向阀, 系列 579-5792600220
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 850 l/min
压缩空气 接口 出口  8x1
工作电压DC 24 V
操作 电子
结构特点  提动阀
操作  电子
先导  内部
密封原理  软密封
工作压力范围  2 ... 8 bar
低 / 高环境温度  -15 ... 50 ?C
介质温度范围  -15 ... 50 ?C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  850 l/min
防护等级 带接口  IP65
反向极性保护  反极性保护
暂载率  100 %
接通时间型号  18 ms
关闭时间型号  16 ms
重量  0,093 kg
环境温度高达 40 ?C 条件下，高压力为 10 bar 。
电压小于 50 V DC 则不带保护触点。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位五通换向阀, 系列 579-5792800620
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 520 l/min
压缩空气 接口 出口  6x1
工作电压DC 24 V
操作 电子
结构特点  提动阀
操作  电子
先导  内部
密封原理  软密封
工作压力范围  2 ... 8 bar
低 / 高环境温度  -15 ... 50 ?C
介质温度范围  -15 ... 50 ?C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  520 l/min
防护等级 带接口  IP65
反向极性保护  反极性保护
暂载率  100 %
接通时间型号  27 ms
关闭时间型号  28 ms
重量  0,133 kg
环境温度高达 40 ?C 条件下，高压力为 10 bar 。
电压小于 50 V DC 则不带保护触点。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位三通换向阀, 系列 579-5794400620
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 520 l/min
压缩空气 接口 人口  6x1
压缩空气 接口 出口  6x1
工作电压DC 24 V
操作 电子
结构特点  提动阀
操作  电子
先导  内部
密封原理  软密封
工作压力范围  2 ... 8 bar
低 / 高环境温度  -15 ... 50 ?C
介质温度范围  -15 ... 50 ?C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 1 mg/m3
防护等级 带接口  IP65
反向极性保护  反极性保护
暂载率  100 %
接通时间型号  18 ms
关闭时间型号  16 ms
重量  0,093 kg
环境温度高达 40 ?C 条件下，高压力为 10 bar 。
电压小于 50 V DC 则不带保护触点。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位三通换向阀, 系列 579-5796500620
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 520 l/min
压缩空气 接口 人口  8x1
压缩空气 接口 出口  6x1
工作电压DC 24 V
操作 电子
结构特点  提动阀
操作  电子
先导  内部
密封原理  软密封
工作压力范围  2 ... 8 bar
低 / 高环境温度  -15 ... 50 ?C
介质温度范围  -15 ... 50 ?C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  520 l/min
防护等级 带接口  IP65
反向极性保护  反极性保护
暂载率  100 %
接通时间型号  18 ms
关闭时间型号  16 ms
重量  0,093 kg
环境温度高达 40 ?C 条件下，高压力为 10 bar 。
电压小于 50 V DC 则不带保护触点。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位五通换向阀, 系列 581, 尺寸1-5811151130
标准化 ISO 5599-1
尺寸 ISO 1
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 1400 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点  滑阀
密封原理  软密封
组合原理（闭锁原理）  单重底板原理
连接类型  底板连接
标准  ISO 5599-1, ISO 1
控制压力 小/大  3 ... 10 bar
低 / 高环境温度  -10 ... 50 ?C
介质温度范围  -10 ... 50 ?C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  1400 l/min
流动电导系数C  5,2 l/(s*bar)
防护等级 带接口  IP65
暂载率  100 %
接通时间型号  15 ms
关闭时间型号  30 ms
安装螺钉  带内六方
拧紧螺栓的小扭力  2 Nm
重量  0,18 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位五通换向阀, 系列 581, 尺寸1-5811171650
标准化 ISO 5599-1
尺寸 ISO 1
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀
外壳 铝材
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 1400 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点  滑阀
密封原理  软密封
组合原理（闭锁原理）  单重底板原理
连接类型  底板连接
标准  ISO 5599-1, ISO 1
工作压力范围  See table
控制压力 小/大  3 ... 10 bar
低 / 高环境温度  -15 ... 50 ?C
介质温度范围  -15 ... 50 ?C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  1400 l/min
流动电导系数C  5,2 l/(s*bar)
防护等级 带接口  IP65
兼容性目录  14
暂载率  100 %
接通时间型号  15 ms
关闭时间型号  28 ms
安装螺钉  带内六方
拧紧螺栓的小扭力  2 Nm
重量  0,35 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位四通换向阀, 系列 840-5728460620
操作元件 双线圈
换向原理 4/2
结构特点 膜片式中心阀
外壳 聚甲醛
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803, C型
防护等级 IP65
接口尺寸 EN 175301-803, C型
类型 多芯插头
额定流量Qn 200 l/min
压缩空气 接口 人口  6x1
压缩空气 接口 出口  6
工作电压DC 24 V
操作 电子
结构特点  膜片式中心阀
操作  电子
先导  内部
密封原理  软密封
工作压力范围  1,8 ... 10 bar
注：大工作压力取决于环境温度。以下数值适用：:- 15 ?C ... 60 ?C ： 1.5 bar ... 8 bar 可运行的工作压力。:- 15 ?C ... 40 ?C ： 1.5 bar ... 10 bar 可运行的工作压力。
控制压力 小/大  1,8 ... 10 bar
低 / 高环境温度  -15 ... 50 ?C
介质温度范围  -15 ... 50 ?C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  200 l/min
标准化电路接口  EN 175301-803, C型
防护等级 带接口  IP65
反向极性保护  反极性保护
暂载率  100 %
接通时间型号  12 ms
关闭时间型号  12 ms
在多线路导线板上的组装  PRS-导线板
电压小于 50 V DC 则不带保护触点。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位三通换向阀, 系列 CD07-5772020220
操作元件 单线圈
复位型 带弹簧复位
换向原理 3/2
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1400 l/min
Qn 2-3 1400 l/min
额定流量Qn 1400 l/min
压缩空气 接口 人口 M14x1,5
压缩空气 接口 出口 M14x1,5
工作电压DC 24 V
操作 电子
抗温性 - 25 ?C 耐低温
结构特点  滑阀，正重叠
操作  电子
密封原理  软密封
工作压力范围  See table
控制压力 小/大  3 ... 10 bar
低 / 高环境温度  -25 ... 50 ?C
介质温度范围  -25 ... 50 ?C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  1400 l/min
额定流量 1-2  1400 l/min
额定流量 2-3  1400 l/min
先导排气  带定向先导排气口的
标准化电路接口  EN 175301-803:2006
反向极性保护  反极性保护
兼容性目录  13 14
暂载率  100 %
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
选配阀：输入和输出压缩空气接口可以互换。这样就能够以常闭或常开运行方式使用阀门。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15 ?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位三通换向阀, 系列 579-5790500220
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 520 l/min
压缩空气 接口 人口  8x1
压缩空气 接口 出口  6x1
工作电压DC 24 V
操作 电子
结构特点  提动阀
操作  电子
先导  内部
密封原理  软密封
工作压力范围  2 ... 8 bar
低 / 高环境温度  -15 ... 50 ?C
介质温度范围  -15 ... 50 ?C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  520 l/min
防护等级 带接口  IP65
反向极性保护  反极性保护
暂载率  100 %
接通时间型号  18 ms
关闭时间型号  16 ms
重量  0,093 kg
环境温度高达 40 ?C 条件下，高压力为 10 bar 。
电压小于 50 V DC 则不带保护触点。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位三通换向阀, 系列 579-5791605220
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 850 l/min
压缩空气 接口 出口  8x1
工作电压 AC 24 V
工作电压 AC 24 V
操作 电子
结构特点  提动阀
操作  电子
先导  内部
密封原理  软密封
工作压力范围  2 ... 8 bar
低 / 高环境温度  -15 ... 50 ?C
介质温度范围  -15 ... 50 ?C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  850 l/min
防护等级 带接口  IP65
反向极性保护  反极性保护
暂载率  100 %
接通时间型号  18 ms
关闭时间型号  16 ms
重量  0,093 kg
环境温度高达 40 ?C 条件下，高压力为 10 bar 。
电压小于 50 V DC 则不带保护触点。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS过滤器-调压阀, 系列 AS2-FRE-R412006175
组成部分 过滤器-调压阀
清除冷凝物 半自动，失压开启
二级排放 带二次排气
过滤器气孔直径 5 μm
锁定式 锁定式
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
 适合ATEX
额定流量Qn 2100 l/min
压缩空气连接 G 1/4
结构特点  一个整体的, 可以组装成块
组成部分  过滤器-调压阀
安装位置  垂直
合格证书  适合ATEX
工作压力范围  See table
低 / 高环境温度  -10 ... 50 ?C
介质温度范围  -10 ... 50 ?C
介质  压缩空气 中性气体
调节器型号  隔膜式调压阀
调整功能  带二次排气
压力输送  单的
过滤器的集水杯容积  28 cm3
滤清器滤芯  可替换
根据ISO 8573-1:2010 标准可达到的大压缩空气等级  6 : 7 : -
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180?的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。


安沃驰AVENTICS型材气缸符合 ISO 15552 标准，PRA 系列-R480141666
实用原则 双作用式
缓冲 气动
 可调节的
磁性销钉 带磁性活塞
活塞直径 125 mm
活塞杆螺纹 M27x2
标准化 ISO 15552
行程 500 mm
密封件材料 聚氨酯
防尘圈 聚氨酯
 ATEX 中可选
压缩空气连接 G 1/2
压缩空气接口型号 内螺纹
标准  ISO 15552
合格证书  ATEX 中可选
压缩空气连接  内螺纹
工作压力范围  1,5 ... 10 bar
低 / 高环境温度  -20 ... 80 ?C
介质温度范围  -20 ... 80 ?C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
确定活塞推力的压力  6.3 bar
通过 ATEX 认证的气缸（带标记 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135?C Db_X）可以在网络配置器中生成。
ATEX 认证气缸的使用温度范围为 - 20 ?C ... 50 ?C 。
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位五通换向阀,系列CD07
5776070220
5776075280
5776080220
5776085280
5776075302
5776085302
R412004093
5776070360
5776085270
5776970220
5776980220
安沃驰AVENTICS二位五通换向阀,系列CD07
5776840220
5776845280
5776845302
安沃驰AVENTICS二位五通换向阀,系列CD07
5776960220
5776965280
5776965302
安沃驰AVENTICS二位五通换向阀,系列CD07
5776270220
5776272220
5776275270
5776275280
5776275220
5776275302
5776280220
5776285270
5776285280
5776285302
安沃驰AVENTICS二位五通换向阀,系列CD07
5776020220
5776025270
5776025280
5776025302
5776030220
5776035280
5776035302
安沃驰AVENTICS二位五通换向阀,系列CD07
5776220220
5776225280
5776225302
5776230220
5776235280
5776235302
安沃驰AVENTICS三位五通换向阀,系列CD07
5777770220
5777775270
5777775280
5777775220
5777775302
5777955302
5777720220
5777725280
5777725302
R412003424
5777955280
5777760220
5777765270
5777765280
5777765302
5777945302
5777710220
5777715280
5777715302
5777750220
5777755280
5777755302
5777700220
5777705302
安沃驰AVENTICS三位五通换向阀,系列CD07
5776920270
带Namur接口的阀门，符合VDI/VDE3845
安沃驰AVENTICS二位五通换向阀,系列CD07
5776600220
5776605280
5776605302
安沃驰AVENTICS二位五通换向阀,系列CD07
5776620220
5776625280
5776625302
安沃驰AVENTICS三位五通换向阀,系列CD07
R412011157
R412011158
R412011159
系列TC15
Qn=1100-1500l/min
AVENTICS安沃驰2x二位三通换向阀,系列TC15
R422102190

AVENTICS气动电磁阀5776070220
