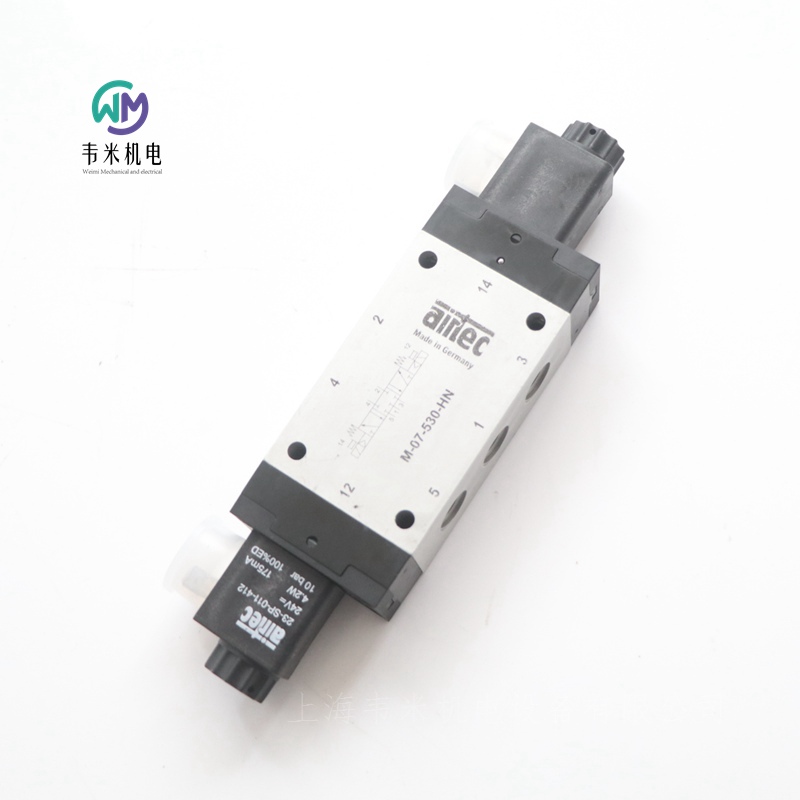

AIRTEC三位五通电磁阀M-07-530-HN-412，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

德国AIRTEC电磁阀M-07系列
HN=手动修改。可在180?的范围内重定位。适用HN在端口2的同一侧提供标准阀门。
根据客户要求阀门不带接线盒时，标准线圈订货号的一个数字须在从1到4中改变。如果客户需要订购可选的接线盒，须分开订购。
设计与功能
订货时请注明电压。阀ME-07-511-HN-Q，ME-07-520-hN-Q适用于真空。(-0.95...10barl-14...175psi),
以下所有系列的阀可配防爆线圈，且符合欧洲94/9/1EQ(ATEX)防爆标准。
接口： G1/4
通径： 9mm
温度范围： -10...70℃
介质过滤、无油和干燥的压缩空气，符合ISO 8573-1:2010，7:2:4级，仪器空气，不含侵蚀性添加剂。不同的压力露点必须至少比环境温度低10?C。
材料主体：铝（阳极氧化），塑料，密封件：NBR，内部零件：铝，钢
和塑料
防护等级IP 65，符合EN 60529
可提供符合2014/34/EU（ATEX）要求的阀门。（第10页）
材料:  阀体:铝（阳极氧化)，密封圈:NBR和POM，内部零件:铝、不锈钢和黄铜
防护等级: IP65根据标准EN 60529
AIRTEC二位三通电磁阀
M-07-310-HN
M-07-311-HN-012
M-07-310-HN 108-030-1160
M-07-310-HN 24VDC
M-07-311-HN
M-07-311-HN 24V
M-07-311-HN DC24V
M-07-311-HN AC230V
M-07-311-HN 230V 50-60Hz
M-07-311-HN 23-SP-011-427
M-07-311-HN 108-030-1065
M-07-320-HN
ME-07-311-HN
ME-07-312-HN
ME-07-320-HN
MO-07-310-HN
MO-07-311-HN
AIRTEC二位五通电磁阀
M-07-510-HN
M-07-510-HN DC24V
M-07-510-HN AC230V
M-07-510-HN 23-SP-011-412
M-07-511-HN
M-07-520-HN
M-07-520-HN-427
M-07-520-HN 108-030-0026
M-07-511-HN 108-030-1160
M-07-511-HN 108-030-1065
M-07-511-HN-912
ME-07-511-HN
AIRTEC三位五通电磁阀
M-07-530-HN
M-07-530-HN-23-SP-011-411 DC12V
M-07-530-HN 23-SP-011-427
M-07-533-HN
M-07-533-HN DC24V
M-07-533-HN 23-SP-011-412
M-07-534-HN
M-07-530-HN 108-030-1067

德国AIRTEC微型气缸CM系列
活塞φ  16...20...25mm
介质  经过过滤的压缩空气
工作压力1...10 bar
接口：M5、G 1/8
活塞杆螺纹：M6、M8、M10x1.25
温度范围-30?C… 80?C（高温设计为0… 150?C）
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4?级，无腐蚀性成分。作为减损，压力点须至少比低环境温度低10?C。
CM-标准气缸
CMDE-带双头活塞杆
设计与功能
双作用气缸带有磁铁和内置垫圈。
气缸管材料：AISI 304
气缸盖：AISI 304
活塞杆：AISI 316
密封件：PU（可选FKM）
可提供符合2014/34/EU（ATEX）的版本
双作用气缸，在末端位置配有阻尼盘，通过气缸开关进行非接触位置查询的位置检测。该气缸还具有可调节的气动末端位置阻尼。气缸盖和底部通过滚动连接到气缸管。
CM
双作用，位置检测
CMP
双作用，两侧可调，气动末端位置阻尼，位置检测
CDH
双作用，高温型
CDPH
双作用，两侧可调，气动末端位置阻尼，高温型
CMDE
双作用连续活塞杆，位置检测
CMPDE
双作用、连续活塞杆、两侧可调、气动端阻尼、位置检测
德国爱尔泰克AIRTEC气缸
CM-25-040-204
CM-32-050-204

德国AIRTEC微型气缸HM系列
活塞φ：8...63mm
接口类型：M5、G 1/8、G1/4、G 3/8.
活塞杆螺纹：M4、M6、M8、M10x1.25、M10、M12、M16.
工作压力:1...10 bar（14.5...145psi）
温度范围:-30?C… 80?C（高温设计为0… 150?C）
介质：过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4Ω级，无腐蚀性成分。
材料气缸管：不锈钢
气缸盖：铝，阳极氧化
活塞杆：不锈钢
密封件：PU、NBR（可选FKM）
可提供符合2014/34/EU（ATEX）的版本。
双作用气缸，在末端位置配有阻尼盘，通过气缸开关进行非接触位置查询的位置检测。该气缸还具有可调节的气动末端位置阻尼。
气缸盖和底部通过滚动连接到气缸管。
可根据要求提供特殊冲程长度
HM-标准气缸
HMDE-带有双头活塞杆
HMP-带有可调衬垫
HMPDE-带有双头活塞杆和可调衬垫
设计与功能
双作用气缸带有磁铁、内置垫圈或者可调衬垫。
直径为28,10 and 12 mm的气缸须使用电子开关(ZS-6300,ZS-6301,ZS-7300或者ZS-7301)。
HM, HMS, HMZ
双作用，位置检测
HMP
双作用，两侧可调，气动末端位置阻尼，位置检测
HDH
双作用，高温型
HDPH
HDP-32-025
HDP-40-025
双作用，两侧可调，气动末端位置阻尼，高温型
HMDE
双作用连续活塞杆，位置检测
HMPDE
双作用、连续活塞杆、两侧可调、气动端阻尼、位置检测
德国AIRTEC气缸型号：
HM-12-010
HM-12-040
HM-25-400
HM-32-160
HDSVK-20-PR-3625-060


德国AIRTEC爱尔泰克气缸附件线性导向装置LE系列
技术特点
直径：32 mm至100 mm
大行程：1.000 mm
温度范围：-30?C… 100?C
载荷：6...60Nm
重量：0.6...11.6kg
版本：
滑动导轨
循环球导轨
根据ISO 15552，活塞杆气缸的导向装置。
设计与功能
直线导向装置带有循环滚珠轴承或自润滑青铜轴承。适用于HM 12-25 mm (ISO6432)和XL32 - 100 mm (ISo6431)系列的气缸。
CG型号是为低作用力而设计的，仅适用于63 mm的气缸。
气缸须单独订购。
材料：
缸体：铝材（阳极氧化处理）
导杆：镀铬钢
轴刮油装置:NBR
轴承:钢（滚珠轴承)或者烧结青铜
德国AIRTEC爱尔泰克导向装置订货型号：
LE-50-080-HG

德国AIRTEC爱尔泰克气缸NYD系列
技术特点
直径：20 mm至125 mm
双重作用的
大行程：250 mm至400 mm
温度范围：-20?C… 80?C
ATEX：可选
版本：
高温型-10?C… 150?C
介质：根据ISO 8573-1:2010，7:2:4级，过滤、无油和干燥的压缩空气，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10?C。
材料：
缸体：铝材（阳极氧化处理）
缸盖：压铸铝，涂漆
活塞杆：不锈钢
密封：PU、NBR（可选FKM）
可提供符合2014/34/EU（ATEX）的版本。
带集成阻尼盘的双作用气缸。带有位置检测功能，可通过气缸开关进行非接触式位置查询。
可根据要求提供特殊行程长度。
200,210
双作用集成绝缘盘，位置检测
220
双作用、防旋转、集成阻尼盘、位置检测
600, 610, 800, 810
双作用、连续活塞杆、集成阻尼盘、位置检测
620
双作用、防旋转、连续活塞杆、集成阻尼盘、位置检测
200,600
标准型，外螺纹
210,610
标准型，内螺纹
220,620
带防扭曲保护
202,602
高温设计（有效位置检测可达80?C），外螺纹
212,612
高温设计（有效位置检测可达80?C），内螺纹
222,622
高温设计（有效位置检测可达80?C），防旋转，内螺纹
800
连续空心钻孔活塞杆，外螺纹
810
连续空心钻孔活塞杆，内螺纹
德国AIRTEC爱尔泰克短行程气缸型号：
NYD-040-200-210
NYD-080-360-210

德国AIRTEC爱尔泰克气缸NXD系列
技术特点
活塞直径：12 mm至100 mm
双重作用的
大行程：250 mm
温度范围：-20?C… 80?C
双作用气缸
版本：
高温型-10?C… 150?C
介质：根据ISO 8573-1:2010，7:2:4级，过滤、无油和干燥的压缩空气，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10?C。
带集成阻尼盘的双作用气缸。带有位置检测功能，可通过气缸开关进行非接触式位置查询。
可根据要求提供特殊行程长度。
设计与功能
双作用气缸带有接近传感器的永磁铁和内置垫圈。气缸的端盖由安装螺钉固定到铝制的框架结构上。
200,210
双作用集成绝缘盘，位置检测
220
双作用、防旋转、集成阻尼盘、位置检测
600, 610
双作用、连续活塞杆、集成阻尼盘、位置检测
200-带有外螺纹的标准气缸
210-带有内螺纹的标准气缸
220-非旋转型标i准气缸
600-带有外螺纹的双头活塞杆
610-带有内螺纹的双头活塞杆
标准行程长度mm:
5,10,15,20,25,30,40,50,60,70,80,90,100,125,160,200,250
φ12-16:型号为200、210、600和610的气缸的大行程为200 mm.
型号为220的气缸的大行程为160 mm。
材料
气缸管:铝（阳极氧化处理)
端盖:铝（阳极氧化处理)
活塞杆:不锈钢
密封:PU
德国爱尔泰克AIRTEC短行程气缸订货型号：
NXD-012-015-200
NXD-025-015-200

德国AIRTEC爱尔泰克型材气缸XL系列
技术特点
直径：32 mm至125 mm
大行程：2.800 mm
温度范围：-20?C… 80?C
缓冲长度： 27...44mm?
接口：G1/8、G1/4、G3/8、G1/2
6bar时的理论作用力：420...6480N
活塞杆螺纹：M10x1.25、M12x1.25、M16x1.5、M20x1.5、M27x2
工作原理：1...10bar（14.5...145psi）
ATEX：可选
版本：
低温型-40?C… 80?C
高温型-10?C… 150?C
低摩擦设计
介质：根据ISO 8573-1:2010，7:2:4级，过滤、无油和干燥的压缩空气，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10?C。
材料：
气缸管:铝材（阳极氧化处理)
端盖:压铸铝（涂漆处理)
活塞杆:镀铬（标准)–不锈钢
密封:PU/NBR
双作用气缸，两侧具有可调节的气动末端位置阻尼。带有位置检测功能，可通过气缸开关进行非接触式位置查询。
可根据要求提供特殊行程长度。
XL=基本版本。
XLBS=带气动制动的气缸。
XLR=锁紧装置缓冲。
000-不锈钢活塞杆
050-标准（镀铬锈钢活塞杆)
070-双活塞杆，活塞直径32-63 mm
400-不锈钢双头活塞杆
450-双头活塞杆，
设计与功能
双作用铝制气缸带有整套传感器槽、可调衬垫和接近传感器的永磁铁。传感器可以直接安装在铝制的槽中。标i淮行程长度参看下表，附加长度可按用户要求提供。
这个系列的阀门符合94/9/EG (ATEX)标准，设计为防爆型。
050, 054, 000, 004
双作用，两侧可调，气动末端位置阻尼，位置检测
152, 102
双作用，两侧可调，气动末端位置阻尼
450, 454, 400, 404
双作用，连续活塞杆，两侧可调，气动末端位置阻尼，位置检测
552, 502
双作用连续活塞杆，两侧可调，气动末端位置阻尼
德国爱尔泰克AIRTEC型材气缸订货型号：
XL-050-0075-050
XL-032-1000-050
XL-050-0160-050
XL-050-0320-050
XL-050-0100-050
XL-050-0025-050
XL-050-0050-050
XL-050-0200-050
