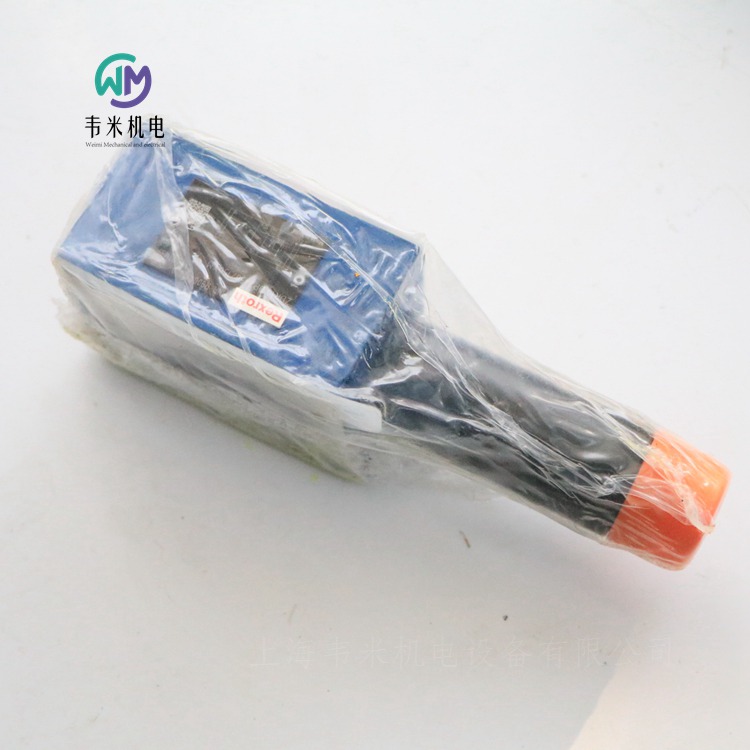

REXROTH叠加式减压阀ZDR10DP2-56/150YM，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH减压阀ZDR10DP2-5X/150YM
R900410880 ZDR10DP2-56/150YM
标称尺寸10，P2→P1，机械
高功率范围的工业液压阀。可靠的减压至设定值。
滑阀
直动式
压力调节范围5…150巴
带保护帽的六角形
产品特性
连接类型 ISO 4401-05-04-0-05
压力[bar] 350
体积流量[l/min] 160
活塞符号 P2→P1
连接类型 中间板
标称尺寸 10
操作类型 具有机械操作
连接数 5
开关位置数量 2
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg]2.44

力士乐REXROTH叶片泵PV7-1X/25-45RE01MC0-08
R900534508 PV7-1A/25-45RE01MC0-08
可调节泵，标称尺寸45 cm?，压力80 bar，适用于工业应用，开路
工业应用中的高可靠性。低噪音和脉动水平。由于具有高重复性的低滞后，因此具有的控制行为。可与力士乐其他泵灵活组合。
铸铁外壳
可变排量泵
用于开路的工业应用
带NBR密封
产品特性
类型 变量
标称尺寸[cm?] 45
压力[bar] 80
体积流量[l/min] 81
旋转方向 顺时针方向的
轴端 带键控弹簧的圆柱形直径为B.25 mm，ISO 3019-2
固定 4孔安装法兰100B4HW，符合ISO 3019-2
压力流体 HLP、HLPD、HVLP、HVLPD
密封件 NBR
重量[kg] 18.72


力士乐REXROTH叶片泵PV7-1X/25-30RE01MC0-16
液压泵R900580383 PV7-1A/25-30RE01MC0-16
可调节泵，标称尺寸30 cm?，压力160 bar，适用于工业应用，开路
工业应用中的高可靠性。低噪音和脉动水平。由于具有高重复性的低滞后，因此具有的控制行为。可与力士乐其他泵灵活组合。
铸铁外壳
可变排量泵
用于开路的工业应用
带NBR密封
产品特性
类型 变量
标称尺寸[cm?] 30
压力[bar] 160
体积流量[l/min] 54
旋转方向 顺时针方向的
轴端 带键控弹簧的圆柱形直径为B.25 mm，ISO 3019-2
固定 4孔安装法兰100B4HW，符合ISO 3019-2
压力流体 HLP、HLPD、HVLP、HVLPD
密封件 NBR
重量[kg] 18.72


力士乐REXROTH叶片泵PV7-1X/16-30RE01MC0-08
R900533582 PV7-1A/16-30RE01MC0-08
可调节泵，标称尺寸30 cm?，压力80 bar，适用于工业应用，开路
工业应用中的高可靠性。低噪音和脉动水平。由于具有高重复性的低滞后，因此具有的控制行为。可与力士乐其他泵灵活组合。
铸铁外壳
可变排量泵
用于开路的工业应用
带NBR密封
产品特性
类型 变量
标称尺寸[cm?] 30
大压力[bar] 80
大体积流量[l/min] 54
旋转方向 顺时针方向的
轴端 带键控弹簧的圆柱形直径为B.25 mm，ISO 3019-2
固定 4孔安装法兰100B4HW，符合ISO 3019-2
压力流体 HLP、HLPD、HVLP、HVLPD
密封件 NBR
重量[kg] 15.43

力士乐REXROTH叶片泵PV7-1X/10-20RE01MC0-10
R900534143 PV7-1A/10-20RE01MC0-10
可调节泵，标称尺寸20 cm?，压力100 bar，适用于工业应用，开路
工业应用中的高可靠性。低噪音和脉动水平。由于具有高重复性的低滞后，因此具有的控制行为。可与力士乐其他泵灵活组合。
铸铁外壳
可变排量泵
用于开路的工业应用
带NBR密封
产品特性
挤压类型 变量
标称尺寸[cm?] 20
压力[bar] 80
体积流量[l/min] 36
旋转方向 顺时针方向的
轴端 带键控弹簧的圆柱形直径为20 mm，ISO 3019-2
固定 4孔安装法兰80B4HW，符合ISO 3019-2
压力流体 HLP、HLPD、HVLP、HVLPD
密封件 NBR
重量[kg] 12.12

力士乐REXROTH直控式变量叶片泵
PV7...A
机座大小 06, 20
规格 10 … 25
组件系列 1X, 2X
大工作压力 100 bar
大排量 25 cm?
大流量 36 l/min
极短的调节时间
低工作噪音
安装和连接尺寸符合 VDMA 24560/1 和 ISO 3019-2
高效
使用寿命长
可变排量
型号 PV7...A 的液压泵是具有可调节排量的直动式叶片泵。
基本上由壳体、盖板、转子、叶片、定子环、压缩弹簧、螺钉 和控制板组成。
为限制大流量，该泵配有螺钉。
驱动转子 在定子环中旋转。在离心力的作用下，转子 中的导向叶片 贴紧定子环的内滑动面。
吸油和排油过程
运输液压油所需的元件由叶片、转子、定子、控制板和盖板 组成。
转子 旋转时元件容积增加，且元件通过吸油通道填充液压油。达到大元件容积后，元件将与吸油侧分离。
如果转子 进一步旋转，则会建立与压力侧的连接，元件将会减少液压油并通过压力通道将其排出到系统中。
压力控制
定子环由弹簧固定在初始偏心位置。系统中所需的大工作压力是在调节螺钉 处通过弹簧设定。
因工作阻力而累积的压力与弹簧力相反，作用于定子环内滑动面的压力侧。
如果已达到与设定的弹簧力相一致的压力，则会向零位置方向推动定子环，使其离开偏心位置。流量确定为刚移除的设定值。若达到了弹簧处设定的峰值压力，则泵几乎会将流量控制为零。保持工作压力，仅更换泄漏位置。这样，液压油的功率损耗和热量即可保持为小。
PV7- 型号叶片泵的可调节排量有助于实现低脉动流量并可在下行控制过程中达到非常高的重复精度和低压力峰值，这些均得益于其特殊设计。通过调整高度调节螺钉实现噪音优化，从而降低工作噪音。流体动力润滑的滑动轴承确保长久使用寿命。
德国力士乐REXROTH叶片泵订货号和型号：
R900561857 PV7-11/06-10RA01MA0-05
R900561857 PV7-1X/06-10RA01MA0-05
R900563233 PV7-1X/06-10RA01MA0-10
R900919237 PV7-11/06-14RA01MA0-07
R900919237 PV7-1X/06-14RA01MA0-07
R900950953 PV7-20/20-20RA01MA0-10
R900950953 PV7-2X/20-20RA01MA0-10
R900950954 PV7-2X/20-25RA01MA0-05
R900950955 PV7-2X/20-25RA01MA0-10

力士乐REXROTH叶片泵PV7-1X/06-10RA01MA0-05
R900561857 PV7-1X/06-10RA01MA0-05
可调节泵，标称尺寸10 ccm，压力50 bar，适用于工业应用，开路
可靠性高。低噪音和低脉动水平。高效。控制器快速响应。
产品特性
类型 变量
标称尺寸[cm?] 10
压力[bar] 50
体积流量[l/min] 18
旋转方向 顺时针方向的
轴端 带键控弹簧的圆柱形直径为20 mm，ISO 3019-2
固定 4孔安装法兰80B4HW，符合ISO 3019-2
压力流体 HLP、HLPD、HVLP、HVLPD
密封件 NBR
重量[kg] 5.12


力士乐REXROTH固定排量叶片泵
PVV
机座大小 1, 2, 4, 5
规格 18 … 193
组件系列 1X
大工作压力 210 bar
大排量 193.4 cm?
大流量 285 l/min
固定排量
轴的液压卸荷可延长轴承寿命
由于液压卸载叶片导致的低磨损
低工作噪音
具备可更换式泵插件，便于维修
高效
可以选择压力油口的位置
顺时针或逆时针驱动旋转方向
传动轴可选柱形轴或花键轴
双泵
非常紧凑的结构
压力油口位置可单独进行选择
型号 PVV 的液压泵是具有恒定排量的叶片泵。在定子环 中运转的转子 位于传动轴 的齿廓上。转子所在的槽能够容纳在转子旋转产生的离心力作用下贴紧定子环内表面的叶片。排液器室侧面由控制板密封。由于定子环的双偏心设计，因此，在所有情况下，在两个吸油腔体的反向存在两个压力腔，用于进行轴的液压卸载。因此，其仅须传递扭矩。叶片在通路中通过吸油范围进行部分卸载。此类卸载产生的磨损影响小，且确保高效。通过简单拆除盖板，可在无需自钟形罩上拆除壳体 的情况下，拆除泵插件（包括转子、叶片、定子环和控制板）。这样可以实现对泵的快速维护和修理。
通过在一个万向节轴上安装两个泵安装套件来形成双泵。油入口通过位于中心壳体的一个联合吸油口实现。油出口分别由两个泵安装套件实现。对于前部泵安装套件，压力油口位于法兰壳体内；对于背部泵安装套件，压力油口位于盖板内。大型泵安装套件始终位于法兰壳体侧。机座大小相同的泵安装套件不能用作双泵。
德国力士乐REXROTH叶片泵订货号和型号：
R900940633 PVV1-1X/018RA15UMB
R900947492 PVV2-1X/045RA15UVB
R900940587 PVV21-1X/040-018RA15DDMB
R900940260 PVV1-1X/027RJ15UMB
R900935466 PVV2-1X/068RA15DMB
R900941691 PVV2-1X/068RJ15DMB
R900939526 PVV1-1X/036RJ15UMB

力士乐REXROTH叶片泵PVV1-1X/036RJ15UMB
液压泵R900939526 PVV1-1X/036RJ15UMB
恒定排量，标称尺寸36 cm?，压力210 bar，右转，600-1800 min-1，安装法兰SAE-B
中压泵。低噪音和低脉动水平。效率好。适用于工业应用。
铸铁外壳
定叶片泵
用于开路的工业应用
带NBR密封
产品特性
类型 定量
标称尺寸[cm?] 36
压力[bar] 210
体积流量[l/min] 53
控件 没有
电源电压 24伏直流电
旋转方向 顺时针方向的
轴端 齿轮22-4，13T 16/32 DP，ISO 3019-1
固定 符合ISO 3019-1的2孔安装法兰101-2
标准 UAE
连接类型、工作连接 法兰连接
压力流体 HLP
密封件 NBR
重量[kg] 12.44

力士乐REXROTH固定排量叶片泵
PVQ
机座大小 1, 2, 4, 5
规格 18 … 193
组件系列 1X
大工作压力 210 bar
大排量 193.4 cm?
大流量 285 l/min
固定排量
轴的液压卸荷可延长轴承寿命
由于液压卸载叶片导致的低磨损
低工作噪音
具备可更换式泵插件，便于维修
高效
可以选择压力油口的位置
顺时针或逆时针驱动旋转方向
传动轴可选柱形轴或花键轴
双泵
非常紧凑的结构
压力油口位置可单独进行选择
型号 PVQ 的液压泵是具有恒定排量的叶片泵。在定子环 中运转的转子 位于传动轴 的齿廓上。转子所在的槽能够容纳在转子旋转产生的离心力作用下贴紧定子环内表面的叶片。排液器室侧面由控制板密封。由于定子环的双偏心设计，因此，在所有情况下，在两个吸油腔体的反向存在两个压力腔，用于进行轴的液压卸载。因此，其仅须传递扭矩。叶片在通路中通过吸油范围进行部分卸载。此类卸载产生的磨损影响小，且确保高效。通过简单拆除盖板，可在无需自钟形罩上拆除壳体 的情况下，拆除泵插件（包括转子、叶片、定子环和控制板）。这样可以实现对泵的快速维护和修理。在结构设计方面，型号 PVQ 尤其适用于行走机械应用。控制板的特殊设计实现对转子热膨胀的补偿并可应对压力突变。由于控制板分为弹性盘 和盖板，因此形成背压腔，用于抵消排液器中的压力。这样可确保转子和弹性盘之间的作用，从而实现佳容积效率。
通过在一个万向节轴上安装两个泵安装套件来形成双泵。油入口通过位于中心壳体的一个联合吸油口实现。油出口分别由两个泵安装套件实现。对于前部泵安装套件，压力油口位于法兰壳体内；对于背部泵安装套件，压力油口位于盖板内。大型泵安装套件始终位于法兰壳体侧。机座大小相同的泵安装套件不能用作双泵。
德国力士乐REXROTH叶片泵订货号和型号：
R901061921 PVQ2-1X/045RA15UVB
R900932961 PVQ4-1X/098RA15UMC


力士乐REXROTH固定排量叶片泵
PVH
固定排量
机座大小 1, 2
规格 16 … 79
额定压力 290 bar
大压力 320 bar
排量 15.9 … 79.3 cm?
液压平衡传动轴的使用可获得较长的轴承使用寿命
由于液压卸载叶片导致的低磨损
低工作噪音
具备可更换式泵插件，便于维修
高效
吸油口位置可选
顺时针或逆时针驱动旋转方向
传动轴可选柱形轴或花键轴
用途：
适用于具备较高工作压力的驱动器，例如，压弯机
型号 PVH 的液压泵是具有恒定排量的叶片泵。在定子环 中运转的转子 位于传动轴 的齿廓上。转子所在的槽能够容纳在转子旋转产生的离心力作用下贴紧定子环内表面的叶片。排液器室侧面由控制板密封。由于定子环的双偏心设计，因此，在所有情况下，在两个吸油腔体的反向存在两个压力腔，用于进行轴的液压卸载。因此，其仅须传递扭矩。叶片在通路中通过吸油范围进行部分卸载。此类卸载产生的磨损影响小，且确保高效。通过简单拆除盖板，可在无需自钟形罩上拆除壳体 的情况下，拆除泵插件（包括转子、叶片、定子环和控制板）。这样可以实现对泵的快速维护和修理。



力士乐REXROTH四通型号的方向伺服阀
4WS.2E...
规格 6
组件系列 2X
大工作压力 315 bar
大流量 48 l/min
特征
用于控制位置、力、压力或速率的阀
2 档式伺服阀，带机械反馈
第 1 级喷嘴/挡板放大器
用于底板安装：孔图按 ISO 4401
干燥的控制电机，液压液不得弄脏电磁铁间隙
也用作 3 通结构
无磨损控制阀芯复位元件
阀和集成控制电子元件已进行调节和测试
控制阀套上的压力腔带有间隙密封，因此无密封圈磨损
第 1 级的过滤器可从外部自由检修
4WS(E)2EM 6-2X/…
此型号的阀门是电动操作式二级伺服方向阀，其油口安装面符合 ISO 4401-03-02-0-05 标准。 它们主要用于控制位置、力、压力或速率。
这些阀门由机电转换器（力矩马达）、液压放大器（原理：喷嘴挡板）和套筒（第二级）中的控制阀芯（通过机械反馈连接到力矩马达）组成。
力矩马达线圈上的电气输入信号通过磁体产生作用于电枢的力，并与弹性管一起产生扭矩。这导致通过螺栓连接到弹性管的挡板从两个控制喷嘴之间的中心位置移开，并且在控制阀芯的前侧产生压差。压差导致阀芯改变位置，并导致压力油口连接一个执行机构油口，同时，另一个执行机构油口连接到回流油口。
控制阀芯通过弯曲弹簧（机械反馈）连接到挡板或力矩马达。阀芯的位置将改变，直到弯曲弹簧的反馈扭矩和力矩马达的电磁扭矩达到平衡并且喷嘴挡板系统的压差变为零。
因此，控制阀芯的行程和伺服阀的流量是与电气输入信号成比例来控制的。必须注意的是，流量取决于阀压降。
用于外部控制电子元件的型号 4WS2EM 6-2X/…
外部控制电子元件（伺服放大器）操作阀门并放大模拟输入信号（控制值），以便通过输出信号以流量控制形式驱动伺服阀。
带有 OBE 的型号 4WSE2EM 6-2X/…
要放大模拟输入信号，需集成特别针对此阀类型进行过调整的控制电子元件。它们与位于力矩马达盖帽中的连接器相连接。
德国力士乐REXROTH伺服阀订货号和型号：
R900952165 4WSE2EM6-22/5B9ET315K17EV
R900952166 4WSE2EM6-2X/10B9ET315K17EV

力士乐REXROTH四通型号的方向伺服阀
4WS.2E...
规格 10
组件系列 5X
大工作压力 315 bar
大流量 180 l/min
用于控制位置、力、压力或速率的阀
带机械反馈或机械和电气反馈的二级伺服阀
第 1 级喷嘴/挡板放大器
用于底板安装：孔图按 ISO 4401
干燥的控制电机，液压液不得弄脏电磁铁间隙
也用作 3 通结构
无磨损控制阀芯复位元件
在外部控制或通过集成电子元件 (OBE) 控制
阀和集成控制电子元件已进行调节和测试
带液动力补偿的控制阀芯
中心固定的控制阀套，因此对温度和压力的敏感性很低
控制阀套上的压力腔带有间隙密封，因此无密封圈磨损
第 1 级的过滤器可从外部自由检修
产品说明
4WS(E)2EM10-5X/...
4WS(E)2EM10-5X 型阀门是电动操作的 2 级伺服方向阀。它们主要用于控制位置、力和速率。
这些阀门由机电转换器（力矩马达）、液压放大器（原理：喷嘴挡板）和套筒（第二级）中的控制阀芯（通过机械反馈连接到力矩马达）组成。
力矩马达线圈上的电气输入信号通过磁体产生作用于电枢的力，并与弹性管 一起产生扭矩。这导致通过螺栓连接到弹性管的挡板从两个控制喷嘴之间的中心位置移开，并且在控制阀芯的前侧产生压差。该压差导致控制阀芯改变位置，并导致压力油口连接一个执行机构油口，同时，另一个执行机构油口连接到回流油口。
控制阀芯通过弯曲弹簧（机械反馈）连接到挡板或力矩马达。控制阀芯的位置将改变，直到弯曲弹簧的反馈扭矩和力矩马达的电磁扭矩达到平衡并且喷嘴挡板系统的压差变为零。
因此，控制阀芯的行程和伺服阀的流量是与电气输入信号成比例来控制的。必须注意的是，流量取决于阀压降。
外部控制电子元件，4WS2EM10-5X/... 型（单独订购）
外部控制电子元件（伺服放大器）操作阀门并放大模拟输入信号（控制值），以便通过输出信号以流量控制形式驱动伺服阀。
集成控制电子元件，4WSE2EM10-5X/... 型和 4WSE2ED10-5X/... 型
要放大模拟输入信号，需集成特别针对此阀类型进行过调整的控制电子元件 (10)。它们与力矩马达盖帽相连接。阀零位可以通过可从外部检修的电位计进行调整。
4WSE2ED10-5X/...
对于通过复位弹簧的机械控制，此类型的阀门还配备有电气阀芯位置检测和控制装置。控制阀芯位置由感应式位置传感器确定。由集成控制电子元件将位置传感器信号与控制值相比较。任何可能的控制偏差都进行电气放大，并且作为控制信号馈送到力矩马达。具有附加电气反馈时，与纯机械型号相比，电气控制器放大率可在较小信号范围内达到较高动态值。另外提供的机械反馈可确保在电源故障时，阀芯位于零范围内。
阀门仅与集成控制电子元件配合使用。阀零位可以通过可从外部检修的电位计进行调整。
注意：更改零电位可能导致系统损坏，故只能由的人员执行。
德国力士乐REXROTH伺服阀订货号和型号：
R901066145 4WS2EM10-5X/75B11ET315K8DV
R901066145 4WS2EM10-52/75B11ET315K8DV
R901065784 4WS2EM10-52/20B11ET315K8DV
R900956874 4WS2EM10-52/30B11ET315K31DV
R900949285 4WS2EM10-52/30B11ET315K31EV
R901020256 4WS2EM10-52/60B11ET315K8DV
R900243941 4WS2EM10-52/75B11ET315K31DV
R900956598 4WS2EM10-5X/75B11T315K31DV
R900956128 4WS2EM10-5X/10B11ET315K31EV
R900781091 4WS2EM10-5X/30B11ET315K31BV
R901043430 4WS2EM10-5X/30B11ET315K8AV
R901237664 4WS2EM10-5X/90B11XNT210K31EV-102
R900750593 4WS2EM10-5X/10B11ET315K8BV
R900909297 4WS2EM10-5X/45B11ET315K31EV



力士乐REXROTH伺服方向阀
R900949286 4WS2EM10-5X/60B11ET315K31EV
规格 10，外接放大器，?15 V DC
液压阀，方向阀，方向伺服阀，伺服阀
高性能范围内的工业液压阀。根据液压符号可靠快速地控制油流方向。由于内部活塞位置反馈，精度很高
喷嘴、带挡板的阀门
直接驱动
产品属性
连接图 ISO 4401-05-05-05
产品系列 4WS（E）2E10
工作压力[bar] 315
连接类型 底板安装
标称流量[l/min] 60
尺寸 10
驱动类型 带外部电子设备的电气
端口数量 4.
切换位置数量 3.
电源电压 ?15伏直流电
电气连接器 连接器，7极（6 PE）
电气连接说明 符合EN 175201-804的连接器7极（6 PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 3.58

力士乐REXROTH伺服方向阀
R900922801 4WS2EM10-5X/90B11ET315K31EV
规格 10，外接放大器，?15 V DC
液压阀，方向阀，方向伺服阀，伺服阀
高性能范围内的工业液压阀。根据液压符号可靠快速地控制油流方向。由于内部活塞位置反馈，精度很高
喷嘴、带挡板的阀门
直接驱动
产品属性
连接图 ISO 4401-05-05-05
产品系列 4WS（E）2E10
工作压力[bar] 315
连接类型 底板安装
标称流量[l/min] 90
尺寸 10
驱动类型 带外部电子设备的电气
端口数量 4.
切换位置数量 3.
电源电压 ?15伏直流电
电气连接器 连接器，7极（6 PE）
电气连接说明 符合EN 175201-804的连接器7极（6 PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 3.58

力士乐REXROTH伺服方向阀
R900772317 4WS2EM10-5X/60B11T315K31CV-114
规格 10，符号 V，外接放大器，24 V DC
液压阀，方向阀，方向伺服阀，伺服阀
高性能范围内的工业液压阀。根据液压符号可靠快速地控制油流方向。
外部先导油供应，内部先导油回油
直接驱动
产品属性
连接图 ISO 4401-05-05-05
产品系列 4WS（E）2E10
工作压力[bar] 315
流量[l/min] 130
滑阀符号 符号V
连接类型 底板安装
标称流量[l/min] 60
尺寸 10
驱动类型 带外部电子设备的电气
端口数量 2.
切换位置数量 3.
电源电压 24伏直流电
电气连接器 连接器，7极（6 PE）
电气连接说明 符合EN 175201-804的连接器7极（6 PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 3.59


力士乐REXROTH伺服方向阀 4WS2EM10-5X/30B11ET315K31EV
R900949285 4WS2EM10-52/30B11ET315K31EV
规格 10，外接放大器，?15 V DC
高性能范围内的工业液压阀。根据液压符号可靠、快速地调节油流方向。通过内部活塞位置反馈实现高精度
喷嘴、带挡板的阀门
直动式
连接图 ISO 4401-05-05-0-05
压力 [bar] 315
连接类型 板材结构
额定流量 [l/min] 30
标称尺寸 10
驱动类型 电气带外接电子元件
连接数 4
开关位置数 3
电源电压 ?15 VDC
电插头 7 针设备插头 (6 PE)
电气连接说明 7 针设备插头 (6 PE)，符合 EN 175201-804
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 3.6

力士乐REXROTH四通伺服方向阀
型号4WS.2E...
通径 16
2X 系列
工作压力 210 / 315 bar
流量 320 L/min
技術參數
孔型  符合標準 DIN 24 340，A16 型
安裝位置  任意，應保證先導控制在系統啟動時有足夠的壓力（≥ 10 bar）！
儲藏溫度  - 20 至 80℃
使用環境溫度
- 30 至 70℃（帶外置放大器的閥）
- 20 至 60℃（帶內置放大器的閥）
重量
帶機械反饋  10kg
帶機械和電反饋與內置放大器  11kg
液壓參數（在粘度為 ν = 32 mm2/s 和 ? = 40 ?C 時測得）
工作壓力（油口 A，B，P，X）  10 至 210 或 10 至 315bar
回油壓力，油口 T  峰值壓力 < 100bar，靜態 < 10bar
液壓油   符合 DIN 51 524 標準的礦物油（HL，HLP）；
油液溫度範圍  - 20 至 80℃；優先選擇 40 至 50℃
粘度範圍  15 至 380mm?/s；優先選擇 30 至 45mm?/s
電氣數據機械（M）
閥保護形式符合標準 EN 60 529  IP65
信號類型  模拟
每個線圈額定電流  50mA
每個線圈電阻  85?
60 Hz，100 % 額定電流時的電感
串联  0.96H
并联  0.24H
推薦的疊加的顫震信號：f = 400 Hz  幅值根據液壓系統而定，大為額定電流的 5 %
電氣數據，外置放大器
放大器（另行訂貨）歐洲制式 型號 VT-SR2
插頭
K8 型（外置放大器）插頭符合 VG 095 342 標準，另行訂貨，訂貨代碼：R900002460
K9 型插頭符合 E DIN 43 563-BF6-3/Pg11 標準，另行訂貨，訂貨代碼：R900223890（金属）
插頭中線圈的電氣接線（帶外置電子放大器的閥）
電氣接線可以是串聯的也可是並聯的，出於工作操作的安全和低的線圈電感，我們推薦使用並聯連接。
並聯回路： 插座 A 接 B 和 C 接 D。
串聯回路： 插座 B 接 C。
電氣控制從 A（ ）到 D（-）會使閥上 P 口到 A 口，B 口到 T 口接通，反向連接則會使閥上 P 口到 B 口，A 口到 T 口接通。
用於閉環位置，力和速度的控制
二級伺服閥帶機械或機械與電反饋
第一級是噴嘴擋板放大器
板式連接結構：底板符合：DIN 24 340 A16 型，端口 X 和 Y （另行訂貨）
干扭矩馬達，磁隙間壓力油無污染
也可用作三通型閥
耐磨損閥芯反饋元件
三種控制方式
控制
外控電路以歐洲制式或模塊式，（另行訂貨）
或閥內置電子放大器
閥和電子放大器已調整和測試
控制油油泵，不用拆閥可進行控制油內外形式的供油、回油切換
可互換控制閥套
第一級的過濾可利用插頭外部進行
測試單元（電池供電，也可選電源供電）
注意：只對外控電子放大器的閥
帶內置放大器比例閥和伺服閥的測試單元
型號 VT-VET-1，1X 系列參考樣本 RC 29 685。
測試單元是用於對內置放大器比例閥和伺服閥的控制和功能測試。適合於測試工作電壓為 ? 15 V 或 24 V 的閥。
有以下幾種允許操作模式：
外部操作 → 工作電壓和給定值從操縱室傳到閥。
內部/外部操作 → 給定值通過測試單元；工作電壓從操縱室得到。
內部操作 → 工作電壓通過單獨電源提供；給定值通過測試單元得到。
給定值通過 BNC 插槽 → 可選的工作電壓
4WS（E）2EM 16-2X/...
4WS（E）2EM... 型閥為電控制，二級伺服方向閥，孔型符合DIN 24 340 A16 形。它們主要用於位置，力和速度控制閉環。
這類閥由一個電機械轉換器（力矩馬達），一個液壓放大器（噴嘴擋板原理），一個閥套（第 2 級）內的控制閥芯組成，閥芯通過一機械反饋連接到力矩馬達上。
在力矩馬達的線圈輸入一電信號，通過電樞的永久磁鐵產生一個力，這個力連到扭矩管上產生一個扭矩，通過扭矩管的連杆連接到擋板，使其離開兩噴嘴之間的中心位置，這樣就導致一個壓力差，作用於控制閥芯的端面。壓力差使得閥芯移動，由此壓力腔連到一執行器上，同時另一執行器與回油腔連接。控制閥芯通過一反饋彈簧（機械反饋）連到噴嘴擋板和力矩馬達上。控制閥芯不斷改變位置，直到反饋彈簧的反饋扭矩和力矩馬達的電磁轉矩相平衡，噴嘴擋板系統的壓差變為零。閥芯的行桯和通過先導控制閥的流量實現了閉環控制，與輸入電信號成正比。必須注意到，流量由閥的壓力差決定的。
外控電子放大器，型號 4WS2EM 16-2X/...（另行訂貨）
外控電子放大器（伺服放大器），用於控制閥，將模擬輸入信號（控制量）放大，這使得輸出控制電流能夠驅動閥。
內置放大器，型號4WSE2EM16-2X/...和4WSE2ED16-2X/...電子放大器用於模擬輸入信號的放大，與閥相配套。它內置於力矩馬達的蓋板內。閥的零點位置通過一外部電位器進行調節。
4WSE2ED 16-2X/...
這類閥除了通過反饋彈簧的機械控制，還有閥芯位置電信號的採集和控制。閥芯位置通過一個感應位移傳感器獲得。通過內置放大器，位移傳感器信號與給定值比較。任何可能的控制偏差進行電放大，作為一控制信號傳到力矩馬達上。有了這個附加的電反饋，由於電信號的閉環放大，使得在小信號範圍內有可能比機械式有更高的動態值。機械反饋保證了在電力供應故障情況下閥芯位於零點。
這類閥只配置內置放大器供貨。閥的零點可以通過外部電位計進行調節。
力士乐REXROTH四通伺服方向阀物料号和型号：
R900931560 4WS2EM16-25/150B12ET315K8DM


力士乐REXROTH单向阀
Z1S 6
规格 6
组件系列 4X
大工作压力 350 bar
大流量 40 l/min
用于垂直叠加的叠加阀
- 作为角阀
- 作为直通阀
油口安装面符合 ISO 4401-03-02-0-05
多种单通道和双通道阻塞功能
由于阀心采用高性能塑料制成，因此具有的密封性
防腐蚀设计
通过更换外部密封圈可轻松调节为用于特殊液压油
带测量油口，可选
可应要求作为单向节流阀提供
Z1S 型阀是一种采用叠加阀板设计的直动式单向阀。
它可用来无泄漏地阻塞一个方向上的流量，同时允许相反方向上的自由回流。
阀心的行程受塑料弹簧座的限制。已安装的弹簧支持闭合运动。当没有液压油流通过阀门时，弹簧将阀心保持在闭合位置。
与直通阀相比，角阀多可以连通或关闭三个内部通道。由保护塞实现止挡和密封功能。
注意：
对于蓝色塑料弹簧座安装在阀板侧时采用的所有安装位置，均不会在此位置使用额外的密封圈！
在组件侧，密封圈（常见）用于密封下游安装的装配。
已安装的塑料弹簧座具有密封功能，不予以拆除或损坏。
德国力士乐REXROTH单向阀：
R901086051 Z1S6P05-41/V
R901086051 Z1S6P05-40/V
R901086052 Z1S6P30-40/V
R901086090 Z1S6D05-40/V
R901086058 Z1S6T05-40/V
R901124305 Z1S6T15-41/V
R901086059 Z1S6T30-40/V

力士乐REXROTH叠加式单向阀
R901124305 Z1S6T15-4X/V
R901124305 Z1S6T15-41/V
公称尺寸 6，T1 → T2，带机械操作
液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
直接驱动
开启压力1.5巴
T通道无泄漏堵塞
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 Z1S6
工作压力[bar] 350
流量[l/min] 40
滑阀符号 T1→T2
连接类型 叠加式
尺寸 6.
驱动类型 机械驱动
端口数量 4.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg]0.78

REXROTH叠加式减压阀ZDR10DP2-56/150YM
