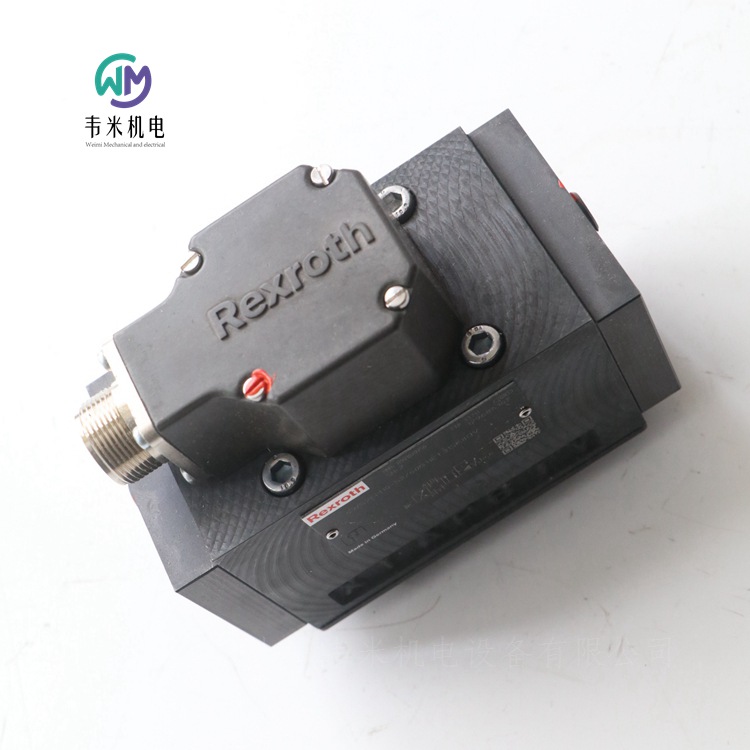

REXROTH伺服阀4WS2EM10-52/60B11ET315K8DV

价格:22800元浏览:41次联系:雷青 / 13524123009 / 021-61116913企业:上海韦米机电设备有限公司留言店铺收藏

REXROTH伺服阀4WS2EM10-52/60B11ET315K8DV,上海韦米机电设备有限公司主营产品,销售热线:13524123009;联系人:雷青;产品实拍图片,原厂原装,价格实惠;热诚欢迎新老客户咨询购买!


力士乐REXROTH四通型号的方向伺服阀
4WS.2E...
规格 10
组件系列 5X
大工作压力 315 bar
大流量 180 l/min
用于控制位置、力、压力或速率的阀
带机械反馈或机械和电气反馈的二级伺服阀
第 1 级喷嘴/挡板放大器
用于底板安装:孔图按 ISO 4401
干燥的控制电机,液压液不得弄脏电磁铁间隙
也用作 3 通结构
无磨损控制阀芯复位元件
在外部控制或通过集成电子元件 (OBE) 控制
阀和集成控制电子元件已进行调节和测试
带液动力补偿的控制阀芯
中心固定的控制阀套,因此对温度和压力的敏感性很低
控制阀套上的压力腔带有间隙密封,因此无密封圈磨损
第 1 级的过滤器可从外部自由检修
产品说明
4WS(E)2EM10-5X/...
4WS(E)2EM10-5X 型阀门是电动操作的 2 级伺服方向阀。它们主要用于控制位置、力和速率。
这些阀门由机电转换器(力矩马达)、液压放大器(原理:喷嘴挡板)和套筒(第二级)中的控制阀芯(通过机械反馈连接到力矩马达)组成。
力矩马达线圈上的电气输入信号通过磁体产生作用于电枢的力,并与弹性管 一起产生扭矩。这导致通过螺栓连接到弹性管的挡板从两个控制喷嘴之间的中心位置移开,并且在控制阀芯的前侧产生压差。该压差导致控制阀芯改变位置,并导致压力油口连接一个执行机构油口,同时,另一个执行机构油口连接到回流油口。
控制阀芯通过弯曲弹簧(机械反馈)连接到挡板或力矩马达。控制阀芯的位置将改变,直到弯曲弹簧的反馈扭矩和力矩马达的电磁扭矩达到平衡并且喷嘴挡板系统的压差变为零。
因此,控制阀芯的行程和伺服阀的流量是与电气输入信号成比例来控制的。必须注意的是,流量取决于阀压降。
外部控制电子元件,4WS2EM10-5X/... 型(单独订购)
外部控制电子元件(伺服放大器)操作阀门并放大模拟输入信号(控制值),以便通过输出信号以流量控制形式驱动伺服阀。
集成控制电子元件,4WSE2EM10-5X/... 型和 4WSE2ED10-5X/... 型
要放大模拟输入信号,需集成特别针对此阀类型进行过调整的控制电子元件 (10)。它们与力矩马达盖帽相连接。阀零位可以通过可从外部检修的电位计进行调整。
4WSE2ED10-5X/...
对于通过复位弹簧的机械控制,此类型的阀门还配备有电气阀芯位置检测和控制装置。控制阀芯位置由感应式位置传感器确定。由集成控制电子元件将位置传感器信号与控制值相比较。任何可能的控制偏差都进行电气放大,并且作为控制信号馈送到力矩马达。具有附加电气反馈时,与纯机械型号相比,电气控制器放大率可在较小信号范围内达到较高动态值。另外提供的机械反馈可确保在电源故障时,阀芯位于零范围内。
阀门仅与集成控制电子元件配合使用。阀零位可以通过可从外部检修的电位计进行调整。
注意:更改零电位可能导致系统损坏,故只能由的人员执行。
德国力士乐REXROTH伺服阀订货号和型号:
R901066145 4WS2EM10-5X/75B11ET315K8DV
R901066145 4WS2EM10-52/75B11ET315K8DV
R901065784 4WS2EM10-52/20B11ET315K8DV
R900956874 4WS2EM10-52/30B11ET315K31DV
R900949285 4WS2EM10-52/30B11ET315K31EV
R901020256 4WS2EM10-52/60B11ET315K8DV
R900243941 4WS2EM10-52/75B11ET315K31DV
R900956598 4WS2EM10-5X/75B11T315K31DV
R900956128 4WS2EM10-5X/10B11ET315K31EV
R900781091 4WS2EM10-5X/30B11ET315K31BV
R901043430 4WS2EM10-5X/30B11ET315K8AV
R901237664 4WS2EM10-5X/90B11XNT210K31EV-102
R900750593 4WS2EM10-5X/10B11ET315K8BV
R900909297 4WS2EM10-5X/45B11ET315K31EV
R900931560 4WS2EM16-25/150B12ET315K8DM

力士乐REXROTH液压单向阀 M-SR 25 KE05-1X/
R900344778
单向阀,插装式
工作压力 250 bar (3600 psi)
流量 300 l/min (80 gpm)
产品系列分类 单向阀,插装式
产品系列类型 M-SR
压力 [bar] 250
油口数量 2
体积流量 [l/min] 300
阀心滑阀 阀座设计
直接 - 先导式 直动式
额定流量 [l/min] 300
压力设置 [bar] 0.5
压力预设 无压力预设
密封材料 NBR
液压油 HL,HLP,HFC
产品类型 M-SR
产品系列 单向阀
重量 [kg] 0.3232

力士乐REXROTH液压单向阀 M-SR 10 KE05-1X/
R900344549 M-SR10KE05-1X/
单向阀,插装式
工作压力 420 bar (6000 psi)
流量 50 l/min (13 gpm)
产品系列分类 单向阀,插装式
产品系列类型 M-SR
压力 [bar] 420
油口数量 2
体积流量 [l/min] 50
阀心滑阀 阀座设计
直接 - 先导式 直动式
额定流量 [l/min] 50
压力设置 [bar] 0.5
压力预设 无压力预设
密封材料 NBR
液压油 HL,HLP,HFC
产品类型 M-SR
产品系列 单向阀
重量 [kg] 0.0476

力士乐REXROTH液压单向阀 M-SR 8 KE00-1X/
R900361981 M-SR8KE00-1X/
单向阀,插装式
工作压力 420 bar (6000 psi)
流量 35 l/min (9.3 gpm)
产品系列分类 单向阀,插装式
产品系列类型 M-SR
压力 [bar] 420
油口数量 2
体积流量 [l/min] 35
阀心滑阀 阀座设计
直动 - 先导式 直动式
额定流量 [l/min] 35
压力预设 无压力预设
密封材料 NBR
液压油 HL,HLP,HFC
产品类型 M-SR
产品系列 单向阀
重量 [kg] 0.027


力士乐REXROTH先导式单向阀
Z2S 6
规格 6
组件系列 6X
大工作压力 315 bar
大流量 60 l/min
油口安装面符合 DIN 24340 形式 A(不带孔)
油口安装面符合 ISO 4401-03-02-0-05(带孔)
用于一个或两个执行机构油口的无泄漏阻塞,可选
具有多种开启压力,可选(请参阅订货代码)
带预开口,可选
单向阀安装套件可单独使用
可应要求提供特殊型号
Z2S 型单向阀是采用叠加阀板设计的先导式单向阀。
用于一个或两个执行机构油口的无泄漏阻塞,甚至能够用于长期停机的情况。
在方向 A1到 A2 或B1到 B2 上,可以自由流动;在相反方向上,流动被阻塞。
例如,如果阀门的流向是从A1到A2,控制阀芯将向 B 侧方向移动,打开球座阀并推动阀心偏离其阀座。液压油现在即可从B2 流向B1。
为了可以安全地封闭球座阀,必须液压卸载控制阀芯(请参阅油路示例)。
预开口
由于预开口的存在,加压液体可以进行衰减降压。这样避免了可能的换向冲击。
由于使用的是具有扩大的开口控制面积比的两级设置,使用较低的先导压力也可以安全卸载。
注意:
如果阀门不带预开口,憋压容积可能会突然卸载。产生的换向冲击不但会导致安装组件的过早磨损,还会形成噪音。
德国力士乐REXROTH单向阀订货号和型号:
R900347495 Z2S6-1-6X/
R900347504 Z2S6-1-6X/V
R900347495 Z2S6-1-66/
R900347504 Z2S6-1-66/V
R901374869 Z2S6-1-66/V/60
R900347496 Z2S6-2-6X/
R900347505 Z2S6-2-64/V
R900347505 Z2S6-2-66/V
R900347501 Z2S6B1-66/
R900347498 Z2S6A1-6X/
R983030685 Z2S6-A1-6XIN010
R900347498 Z2S6-A1-6X
R900347499 Z2S6A2-6X/
R900347501 Z2S-6B1-6X



力士乐REXROTH叠加式单向阀 Z2S6A1-6X/
R900347498 Z2S6A1-66/
公称尺寸 6,A1 → A2,机械操作
高性能范围内的工业液压阀。根据液压符号可靠切断油流
座阀
直动式
开启压力 1.5 bar
通道 A 中的无泄漏阻塞
开启压力 1.5 bar
连接图 ISO 4401-03-02-0-05
压力 [bar] 350
体积流量 [l/min] 80
活塞符号 A1 → A2
连接类型 叠加阀板
标称尺寸 6
驱动类型 带机械操作
连接数 4
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 0.94

力士乐REXROTH叠加式单向阀 Z2S6-2-6X/
R900347496 Z2S6-2-6X/
公称尺寸 6,A1 → A2,B1 → B2,机械操作
高性能范围内的工业液压阀。根据液压符号可靠切断油流
座阀
直动式
开启压力 3 bar
通道 A 和 B 中的无泄漏阻塞
连接图 ISO 4401-03-02-0-05
压力 [bar] 350
体积流量 [l/min] 80
活塞符号 A1→A2,B1→B2
连接类型 叠加阀板
标称尺寸 6
驱动类型 带机械操作
连接数 4
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 0.9601

力士乐REXROTH叠加式单向阀 Z2S6-1-6X/V
R900347504 Z2S6-1-66/V
公称尺寸 6,A1 → A2,B1 → B2,机械操作
高性能范围内的工业液压阀。根据液压符号可靠切断油流
座阀
直动式
开启压力 1.5 bar
通道 A 和 B 中的无泄漏阻塞
开启压力 1.5 bar
连接图 ISO 4401-03-02-0-05
压力 [bar] 350
体积流量 [l/min] 80
活塞符号 A1→A2,B1→B2
连接类型 叠加阀板
标称尺寸 6
驱动类型 带机械操作
连接数 4
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 0.956801

博世力士乐(BOSCH-REXROTH)的液压阀控制和调节体积流量,可以影响液压驱动器的运动或旋转方向的体积流量的启动或停止、方向和数量。阀门通过各种操作方式进行控制,从而使阀门元件打开或关闭。这样可使切换阀的切换位置固定,也可使连续阀的中间位置可调。
博世力士乐的单向阀可根据方向关闭工作通道,并支持沿相反方向流动。
力士乐REXROTH叠加式单向阀 Z2S6B1-6X/
R900347501 Z2S6B1-66/
公称尺寸 6,B1 → B2,机械操作
高性能范围内的工业液压阀。根据液压符号可靠切断油流
座阀
直动式
开启压力 1.5 bar
通道 B 中的无泄漏阻塞
连接图 ISO 4401-03-02-0-05
大压力 [bar] 350
大体积流量 [l/min] 80
活塞符号 B1 → B2
连接类型 叠加阀板
标称尺寸 6
驱动类型 带机械操作
连接数 4
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 0.945

力士乐REXROTH先导式单向阀
Z2S 10
规格 10
组件系列 3X
大工作压力 315 bar
大流量 120 l/min
用于垂直叠加的叠加阀
油口安装面符合 ISO 4401-05-04-0-05, ISO 4401-05-05-0-05
用于一个或两个执行机构油口的无泄漏阻塞,可选
不同的开启压力
带预开口(标准);不带预开口(可选)
单向阀安装套件可单独使用
防腐蚀设计
Z2S 型单向阀是采用叠加阀板设计的先导式单向阀。
用于一个或两个执行机构油口的无泄漏阻塞,甚至能够用于长期停机的情况。
在方向A1到A2 或 B1 到B2 上,可以自由流动;在相反方向上,流动被阻塞。
例如,如果阀门的流向是从A1到A2,控制阀芯将向 B 侧方向移动,打开球座阀并推动阀心偏离其阀座。液压油现在即可从B2 流向B1。
为了可以安全地封闭球座阀,必须液压卸载控制阀芯(请参阅油路示例)。
预开口
由于预开口的存在,加压液体可以进行衰减降压。这样避免了可能的换向冲击。
由于使用的是具有扩大的开口控制面积比的两级设置,使用较低的先导压力也可以安全卸载。
德国力士乐REXROTH单向阀订货号和型号:
R900407424 Z2S10A1-3X/
R900407424 Z2S10A1-37/
R900407440 Z2S10A1-3X/V
R900407394 Z2S10-1-34
R900407394 Z2S10-1-3X/
R900421985 Z2S10-2-3X
R900421985 Z2S10-2-37/

力士乐REXROTH单向阀Z2S10A1-3X/
R900407424 Z2S10A1-37/
公称尺寸 10,A1 → A2,机械操作
高功率范围的工业液压阀。在选定的连接处可靠地切断油流。
阀座阀
直接操作
开启压力1.5巴
产品特性
连接图像 ISO 4401-05-04-0-05
产品系列 Z2S10
压力[bar] 315
体积流量[l/min] 120
活塞符号 A1→A2
连接类型 中间组件
标称尺寸 10.
操作类型 具有机械操作
连接数 4.
开关位置数量 2.
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 2.64

力士乐REXROTH先导式单向阀
Z2S 16
规格 16
组件系列 5X
大工作压力 315 bar
大流量 300 l/min
用于垂直叠加的叠加阀
油口安装面符合 ISO 4401-07-07-0-05
用于一个或两个执行机构油口的无泄漏阻塞,可选
不同的开启压力
带预开口
单向阀安装套件可单独使用
防腐蚀设计
Z2S 型单向阀是采用叠加阀板设计的先导式单向阀。
用于一个或两个执行机构油口的无泄漏阻塞,甚至能够用于长期停机的情况。
在方向A1到A2 或 B1 到B2 上,可以自由流动;在相反方向上,流动被阻塞。
例如,如果阀门的流向是从A1到A2,控制阀芯将向 B 侧方向移动,打开球座阀并推动阀心偏离其阀座。液压油现在即可从B2 流向B1。
为了可以安全地封闭球座阀,必须液压卸载控制阀芯(请参阅油路示例)。
预开口
由于预开口的存在,加压液体可以进行衰减降压。这样避免了可能的换向冲击。
由于使用的是具有扩大的开口控制面积比的两级设置,使用较低的先导压力也可以安全卸载。
德国力士乐REXROTH液压锁订货号和型号:
R900328797 Z2S16-1-51/
R900402493 Z2S16A2-51/
R900402493 Z2S16A2-5X
R900328799 Z2S16B1-51

力士乐REXROTH叠加式单向阀 Z2S16-1-5X/
R900328797 Z2S16-1-51/
公称尺寸 16,A1 → A2,B1 → B2,机械操作
高性能范围内的工业液压阀。在选定的连接处可靠地关闭油流。
座阀
直动式
连接图 ISO 4401-07-07-0-05
压力 [bar] 315
体积流量 [l/min] 300
活塞符号 A1→A2,B1→B2
连接类型 中间组装
标称尺寸 16
驱动类型 带机械操作
连接数 4
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封元件 NBR
重量 [kg] 6.86

力士乐REXROTH先导式单向阀
Z2S 22
规格 25
组件系列 5X
大工作压力 315 bar
大流量 450 l/min
用于垂直叠加的叠加阀
油口安装面符合 ISO 4401-08-08-0-05
用于一个或两个执行机构油口的无泄漏阻塞,可选
不同的开启压力
预开口标准
单向阀安装套件可单独使用
可应要求提供特殊型号
Z2S 型单向阀是采用叠加阀板设计的先导式单向阀。
用于一个或两个执行机构油口的无泄漏阻塞,甚至能够用于长期停机的情况。
在方向A1到A2 或 B1 到B2 上,可以自由流动;在相反方向上,流动被阻塞。
例如,如果阀门的流向是从A1到A2,控制阀芯将向 B 侧方向移动,打开球座阀并推动阀心偏离其阀座。液压油现在即可从B2 流向B1。
为了可以安全地封闭球座阀,必须液压卸载控制阀芯(请参阅油路示例)。
预开口
由于预开口的存在,加压液体可以进行衰减降压。这样避免了可能的换向冲击。
由于使用的是具有扩大的开口控制面积比的两级设置,使用较低的先导压力也可以安全卸载。
德国力士乐REXROTH单向阀订货号和型号:
R900433031 Z2S22-2-51/
R900433031 Z2S22-2-5X
R900432915 Z2S22-1-51
R900433032 Z2S22A1-51/
R900433037 Z2S22B1-51/

力士乐REXROTH叠加式单向阀 Z2S22A1-5X/
R900433032 Z2S22A1-51/
公称尺寸 25,A1 → A2,机械操作
高性能范围内的工业液压阀。在选定的连接处可靠地关闭油流。
座阀
直动式
连接图 ISO 4401-08-08-0-05
压力 [bar] 315
体积流量 [l/min] 450
活塞符号 A1 → A2
连接类型 中间组装
标称尺寸 25
驱动类型 带机械操作
连接数 4
开关位置数 2
电气连接说明 0
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 12.72


力士乐REXROTH先导式单向阀
SV 6
规格 6
组件系列 6X
大工作压力 315 bar
大流量 60 l/min
用于底板安装
油口安装面符合  ISO 4401-03-02-0-05 和  ISO 5781-03-04-0-00
用于一个执行机构油口的无泄漏阻塞
带内部先导油回油
具有多种开启压力,可选
带或不带预开口,可选
单向阀安装套件可单独使用
耐腐蚀设计,可选
SV 型单向阀是用于底板安装的先导式单向阀。用于一个执行机构油口的无泄漏阻塞,甚至能够用于长期停机的情况。
该阀主要由壳体、提升座阀、压缩弹簧、控制阀芯以及可选预开口球座阀组成。
座阀允许流体从方向 A 流向 B,而无需外部先导压力。
条件: pA > pB 开启压力(压缩弹簧)。在相反方向上,座阀以液压方式紧闭。
油口 X 处的高先导压力足以使控制阀芯沿座阀方向移动,并推动提升座阀离开其阀座。这便实现了两个方向上的自由流动(主动保持打开)。
为确保座阀主动打开,控制阀芯两侧上的压力比与提升座阀或上的面积比同样重要。
因此,提供了以下不同类型
SV(连接至 pA 的大阀芯端面 A2)或?
以及带预开口“A”和不带预开口“B”的型号。
型号“A”(带预开口)
该阀配有一个附加的预开口。通过对油口 X 加压,控制阀芯将向右移动。这样一来,滚珠和提升座阀将先后被推出阀座。
注意!
型号“A”:
由于使用的是具有扩大的开口控制面积比的两层结构,使用较低的先导压力也可以安全卸载。?
避免由于执行机构侧的压力容积的衰减降压而导致的换向冲击。?
型号“B”:
阀门不带预开口时,可能会突然卸载所含的压力容积。产生的换向冲击不但会导致安装组件的过早磨损,还会形成噪音。?
替换插头和可实现从 SV 型号到 SL 型号的修改。必须始终安装其中一个插头!
德国力士乐REXROTH单向阀物料号和型号:
R900589253 SV6PB2-62/

力士乐REXROTH先导式单向阀
SV 10...32
R900599743 SV30GB1-4X/
规格 10 … 32
组件系列 4X
大工作压力 315 bar
大流量 550 l/min
用于底板安装
油口安装面符合 ISO 5781-06-07-0-00 (NG10)、ISO 5781-08-10-0-00 (NG20)、ISO 5781-10-13-0-00 (NG32)
用于螺纹连接
用于一个执行机构油口的无泄漏阻塞
内部先导油回油
可用于衰减释放的带预开口的型号,可选
具有多种开启压力,可选
单向阀安装套件可单独使用
防腐蚀设计
SV 型单向阀是用于底板安装或螺纹连接的先导式单向阀。用于一个执行机构油口的无泄漏阻塞,甚至能够用于长期停机的情况。
该阀门主要由壳体、提升座阀、压缩弹簧、控制阀芯以及可选预开口球座阀 组成。
座阀允许流体从 A 流向 B,而无需外部先导压力。在相反方向上,座阀以液压方式紧闭。
条件: pA > pB 开启压力(压缩弹簧)。
油口 X 处的高先导压力足以使控制阀芯沿球座阀(型号“A”)方向移动,并推动提升座阀离开其阀座。这便实现了两个方向上的自由流动(主动保持打开)。
为确保座阀主动打开,控制阀芯两侧上的压力比与控制阀芯或提升座阀上的面积比同样重要。
因此,为 SV 型(大环形区域)提供了带预开口“A”和不带预开口“B”的型号。 A3 ; with pA 已连接)。
型号“A”(带预开口)
该阀配有一个附加的预开口。通过对油口 X 加压,控制阀芯将向右移动。这样一来,滚珠 和提升座阀将先后被推出阀座。
注意事项:
型号“A”:
由于使用的是具有扩大的开口控制面积比的两级设置,使用较低的先导压力也可以安全卸载。‐
避免由于执行机构侧压力容积的衰减降压而导致的换向冲击。‐
型号“B”:
阀门不带预开口时,可能会突然卸载所含的压力容积。产生的换向冲击不但会导致安装组件的过早磨损,还会形成噪音。
德国力士乐REXROTH先导式单向阀订货号和型号:
R900483369 SV10PA1-4X/
R900483368 SV10GA1-4X
R900459915 SV10PA3-42
R900403672 SV10PB2-4X
R900500216 SV20GA2-4X
R900587557 SV20PA1-4X
R900500094 SV20PA1-45/V
R900501802 SV20PB2-45
R900599535 SV20PA2-4X
R900500094 SV20PA1-4X/V
R900501151 SV30GA2-4X/
R900599456 SV30PA2-4X/
R900599890 SV30PA3-4X/
R900455015 SV10GA2-4X


力士乐REXROTH先导式单向阀
SL 6
规格 6
组件系列 6X
大工作压力 315 bar
大流量 60 l/min
用于底板安装
油口安装面符合  ISO 4401-03-02-0-05 和  ISO 5781-03-04-0-00
用于一个执行机构油口的无泄漏阻塞
带外部先导油回油
具有多种开启压力,可选
带或不带预开口,可选
单向阀安装套件可单独使用
耐腐蚀设计,可选
SV 型单向阀是用于底板安装的先导式单向阀。用于一个执行机构油口的无泄漏阻塞,甚至能够用于长期停机的情况。
该阀主要由壳体、提升座阀、压缩弹簧、控制阀芯以及可选预开口球座阀组成。
座阀允许流体从方向 A 流向 B,而无需外部先导压力。
条件: pA > pB 开启压力(压缩弹簧)。在相反方向上,座阀以液压方式紧闭。
油口 X 处的高先导压力足以使控制阀芯沿座阀方向移动,并推动提升座阀离开其阀座。这便实现了两个方向上的自由流动(主动保持打开)。
为确保座阀主动打开,控制阀芯两侧上的压力比与提升座阀或上的面积比同样重要。
因此,提供了以下不同类型
SV(连接至 pA 的大阀芯端面 A2)或?
以及带预开口“A”和不带预开口“B”的型号。
型号“A”(带预开口)
该阀配有一个附加的预开口。通过对油口 X 加压,控制阀芯将向右移动。这样一来,滚珠和提升座阀将先后被推出阀座。
注意!
型号“A”:
由于使用的是具有扩大的开口控制面积比的两层结构,使用较低的先导压力也可以安全卸载。
避免由于执行机构侧的压力容积的衰减降压而导致的换向冲击。
型号“B”:
阀门不带预开口时,可能会突然卸载所含的压力容积。产生的换向冲击不但会导致安装组件的过早磨损,还会形成噪音。?
替换插头和可实现从 SV 型号到 SL 型号的修改。必须始终安装其中一个插头!

力士乐REXROTH先导式单向阀
SL 10...32
规格 10 … 32
组件系列 4X
大工作压力 315 bar
大流量 550 l/min
用于底板安装
油口安装面符合 ISO 5781-06-07-0-00 (NG10)、ISO 5781-08-10-0-00 (NG20)、ISO 5781-10-13-0-00 (NG32)
用于螺纹连接
用于一个执行机构油口的无泄漏阻塞
方向滑阀或方向座阀的可用附件,可选
外部先导油回油
可用于衰减释放的带预开口的型号,可选
具有多种开启压力,可选
单向阀安装套件可单独使用
防腐蚀设计
SL 型单向阀是用于底板安装或螺纹连接的先导式单向阀。用于一个执行机构油口的无泄漏阻塞,甚至能够用于长期停机的情况。
该阀门主要由壳体、提升座阀、压缩弹簧、控制阀芯以及可选预开口球座阀 组成。
座阀允许流体从 A 流向 B,而无需外部先导压力。在相反方向上,座阀以液压方式紧闭。
条件:pA > pB 开启压力(压缩弹簧)。
油口 X 处的高先导压力足以使控制阀芯沿球座阀(型号“A”)方向移动,并推动提升座阀离开其阀座。这便实现了两个方向上的自由流动(主动保持打开)。
为确保座阀主动打开,控制阀芯两侧上的压力比与控制阀芯或提升座阀上的面积比同样重要。
因此,为 SL 型(小环形区域)提供了带预开口“A”和不带预开口“B”的型号。 A4。
型号 “A”(带预开口)
该阀配有一个附加的预开口。通过对油口 X 加压,控制阀芯将向右移动。这样一来,滚珠 和提升座阀将先后被推出阀座。
注意事项:
型号“A”:
由于使用的是具有扩大的开口控制面积比的两级设置,使用较低的先导压力也可以安全卸载。‐
避免由于执行机构侧压力容积的衰减降压而导致的换向冲击。
型号“B”:
阀门不带预开口时,可能会突然卸载所含的压力容积。产生的换向冲击不但会导致安装组件的过早磨损,还会形成噪音。
型号“6U” (带附带方向阀)
在带附带方向阀的 SL 型号的直动式先导单向阀中,可以通过方向阀直接控制控制阀芯 (4),以克服系统压力(即阻塞方向)打开提升座阀。
注意:
订购方向阀时,请注意在型号“P”和“G”处的油口 A 的不同位置(在型号“G”处,油口安装面旋转 180?,请参阅“尺寸”)。
德国力士乐REXROTH单向阀
R900483371 SL10PA1-4X/
R900483370 SL10GA1-42
R900442260 SL10PA2-42
R900442260 SL10PA2-4X/
R900443419 SL10PB1-4X/
R900457386 SL10PB2-4X/
R900599586 SL20PB1-4X/
R900599536 SL20PA2-4X/
R900599966 SL20GA2-45
R900587554 SL20GA1-45
R983040158 SL20PA1-4X/
R900587560 SL30PA1-4X/
R900599473 SL30PA2-42/

力士乐REXROTH液压单向阀 SL30PA1-4X/
R900587560 SL30PA1-4X/
R900587560 SL30PA1-4X/M
规格 30,A → B,液压操作
高性能范围内的工业液压阀。在选定的连接处可靠地关闭油流。
座阀
先导式
有预开
外部先导回油
连接图 ISO 5781-10-13-0-00
压力 [bar] 315
体积流量 [l/min] 550
活塞符号 A → B
连接类型 板材结构
标称尺寸 30
驱动类型 带液压操作
连接数 2
开关位置数 2
电气连接说明 4 针设备插头,M12 x 1,编码 A 符合 EN 61076-2-101
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封元件 NBR
重量 [kg] 7.79


力士乐REXROTH单向阀
L–S 40…300
规格 40 … 300
组件系列 1X
大工作压力 16 bar
大流量 50000 l/min
用于法兰连接
法兰连接,符合 DIN EN 1092-2 型号 21
4 种开启压力
L-S 型阀是用于管道安装的单向阀。它们特别适用于高流量场合。
这些阀主要由管道安装壳体、主阀芯、弹簧和盖组成。
在方向 P→T 上,主阀芯可以通过与弹簧力逆向的流动打开。但是,在方向 T →P 上,主阀芯可将管路锁定,无泄漏。
注意:
观察流动方向和流动方向指示器。

REXROTH伺服阀4WS2EM10-52/60B11ET315K8DV

此会员其它供应

业务咨询:932174181   媒体合作:2279387437    24小时服务热线:15136468001 盘古机械网 - 全面、科学的机械行业免费发布信息网站 Copyright 2017 PGJXO.COM 豫ICP备12019803号
