REXROTH比例溢流阀DBETE-62/350G24K31A1V，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

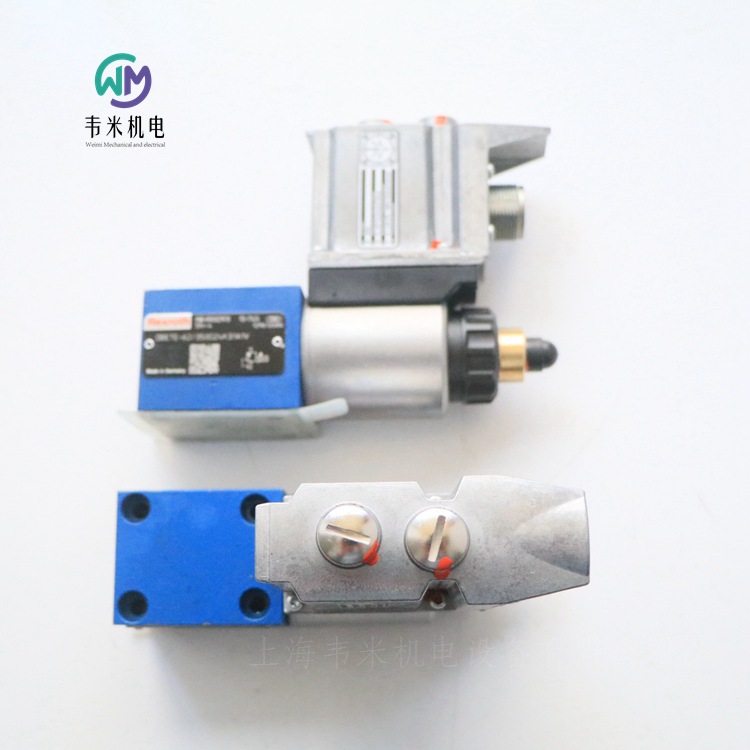

力士乐REXROTH比例溢流阀 DBETE-6X/350G24K31A1V
R901029970 DBETE-62/350G24K31A1V
公称尺寸 6，P → T，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠地将压力限制到设定值信号。
压力等级 350 bar
直动式
连接图 ISO 4401-03-02-0-05
压力[bar] 420
流量[l/min] 2
机符号 P→ T
连接类型 底板安装
大小 6
驱动类型 带有集成电子设备的电气
端口数量 2
开关位置数量 2
电源电压 24V直流电
电气连接器 接头7极（6 PE）
电气连接说明 连接器7极（6 PE），符合EN 175201-804
连通性 模拟，命令值0…10 V
符合性说明 CE–电磁兼容性2014/30/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件 FKM
重量[kg]1.6

力士乐REXROTH电液换向阀4WEH10J4X/6EG24N9ETK4/B08
R900932645 4WEH10J47/6EG24N9ETK4/B08
公称尺寸 10，符号 J，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
内控供油，内控回油
滑阀
先导式
连接图 ISO 4401-05-05-0-05
压力 [bar] 280
体积流量 [l/min] 160
活塞符号 符号 J
控件 磁铁操作
连接类型 板材结构
标称尺寸 10
驱动类型 带电磁操作
连接数 4
开关位置数 3
电源电压 24 VDC
电插头 设备插头 3 针 (2 PE)
电气连接说明 3 针设备连接器 (2 PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 7.420


力士乐REXROTH电液换向阀4WEH10D4X/6EG24N9K4/B10D3
R900778744 4WEH10D47/6EG24N9K4/B10D3
公称尺寸 10，符号 D，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
外控供油，外控回油
滑阀
先导式
连接图 ISO 4401-05-05-0-05
压力 [bar] 280
体积流量 [l/min] 160
活塞符号 符号 D
控件 磁铁操作
连接类型 板材结构
标称尺寸 10
驱动类型 带电磁操作
连接数 4
开关位置数 2
电源电压 24 VDC
电插头 设备插头 3 针 (2 PE)
电气连接说明 3 针设备连接器 (2 PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 7.240


力士乐REXROTH带电动液压起动的先导式方向滑阀
H-WEH...=UR
电磁线圈是经过批准的组件，带有 UR 标记，符合 UL 906
规格 10, 16, 25 (H-WEH22), 25 (H-WEH25), 32
组件系列 4X, 7X, 7X, 6X, 6X
大工作压力 350 bar
大流量 1100 l/min
隐式手动应急操作
用于底板安装
油口安装面符合 ISO 4401
三位四通、二位四通或二位三通型号
弹簧或液压对中，弹簧端位置或液压端位置
湿式插脚的直流或交流线圈，可选
电气连接作为单个连接
可选型号：
- 切换时间调整
- 主阀通道 P 中的预载阀
- 行程设置和/或阀芯位置监控
注意：
弹簧腔和 中的复位弹簧和即使在垂直阀位置时也可在无先导压力的情况下将主控制阀芯保持在中心位置。
由于设计原理方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用寿命的延长而增加。
带有主控制阀芯压力对中的三位四通方向阀，型号 H-WEH…H
主阀中的主控制阀芯通过两个端表面的建压保持在零位置。一个对中衬套置于壳体上并固定控制阀芯位置。通过一个端表面的卸压，主控制阀芯将移动到切换位置。卸载的控制阀芯端面通过先导控制阀将回流的先导油排到通道 Y（外部）。
注意：
在此型号中，弹簧和没有复位功能。在已卸压条件下，水平安装的弹簧会使主控制阀芯保持在中心位置。
型号 H-WEH...
先导油从单独的压力供应油路通过通道 X 实现 外部 供油。
先导油通过通道 Y 流入油箱实现 外部 回油。
型号 H-WEH…E…
先导油通过主阀的通道 P 实现 内部 供油。
先导油通过油箱通道 Y 实现 外部 回油。在底板中，油口 X 为关闭状态。
型号 H-WEH...ET...
先导油通过主阀的通道 P 实现 内部 供油。
先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 X 和 Y 为关闭状态。
型号 H-WEH...T...
先导油从单独的压力供应油路通过通道 X 实现 外部 供油。
先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 Y 为关闭状态。
节流插件
如果要限制先导控制阀通道 P 中的先导油供油，则需要使用节流插件。节流插件插入到先导控制阀的通道 P 中。
注意：
先导油供油修改只能由经过授权的维修人员执行或返厂执行！
先导油 外部供油 X 或回油 Y：
必须遵守先导控制阀大允许工作参数！
大先导压力：请遵守技术数据的要求！
先导油供油 内部 （型号“ET”和“E”）：
小先导压力：请遵守技术数据的要求！
为避免出现异常高压峰值，必须在先导控制阀的油口 P 提供 “B10”节流插件 。
与型号“H”连接时，也需要 减压阀“D3”。
德国力士乐REXROTH电液换向阀订货号和型号：
R900709713 H-4WEH16Y72/6EG24N9ETS2K4/B10D3
R901399414 H-4WEH10EA47/6EG24N9ES2K4/B08D3
R900932940 H-4WEH25J68/6EG24N9ETK4/B10D3
R901138148 H-4WEH25J68/6HG24N9ETK4
R900926695 H-4WEH25J68/6EG24N9ETS2K4/B10D3
R900719057 H-4WEH25E68/6EG24N9ES2K4/B10D3
R901071449 H-4WEH25E6X/6EG24N9ETSK4/B10D3
R900932940 H-4WEH25J6X/6EG24N9ETK4/B10D3
R900932940 H-4WEH25J68/6EG24N9ETK4/B10D3

力士乐REXROTH转换阀H-4WEH25J6X/6EG24N9ETK4/B10D3
R900932940 H-4WEH25J6X/6EG24N9ETK4/B10D3
R900932940 H-4WEH25J68/6EG24N9ETK4/B10D3
标称尺寸25，符号J，磁力操作，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流方向。
滑阀
先导式
高压型
产品特性
连接类型 ISO 4401-08-08-05
压力[bar] 350
体积流量[l/min] 650
活塞符号 符号J
控件 磁性驱动
连接类型 板式结构
标称尺寸 25
操作类型 带磁性驱动
连接数 4
开关位置数量 3
电源电压 24伏直流电
电气插头 设备插头3针（2 PE）
电气连接说明 符合EN 175301-803的装置插头3针（2 PE）
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 18.16


力士乐REXROTH电液换向阀H-4WEH25E6X/6EG24N9ETSK4/B10D3
R901071449 H-4WEH25E6X/6EG24N9ETSK4/B10D3
标称尺寸25，符号E，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
内控供油、内控回油
滑阀
先导式
产品特性
连接类型 ISO 4401-08-08-05
压力[bar] 350
体积流量[l/min] 700
活塞符号 符号E
控件 磁性驱动
连接类型 板式结构
标称尺寸 25
操作类型 带磁性驱动
连接数 4.
开关位置数量 3.
电源电压 24伏直流电
电气插头 设备插头3针（2 PE）
电气连接说明 符合EN 175301-803的装置插头3针（2 PE）
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 19.24

力士乐REXROTH电磁液换向阀H-4WEH25E6X/6EG24N9ES2K4/B10D3
R900719057 H-4WEH25E68/6EG24N9ES2K4/B10D3
标称尺寸25，符号E，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
内部控制供油，外部控制回油
滑阀
先导式
产品特性
连接类型 ISO 4401-08-08-05
压力[bar] 350
体积流量[l/min] 700
活塞符号 符号E
控件 磁性驱动
连接类型 板式结构
标称尺寸 25
操作类型 带磁性驱动
连接数 4.
开关位置数量 3.
电源电压 24伏直流电
电气插头 设备插头3针（2 PE）
电气连接说明 符合EN 175301-803的装置插头3针（2 PE）
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 19.300


力士乐REXROTH用于高频响阀的阀放大器
0811405061 VT-VRRA1-537-2X/V0
0811405060 VT-VRRA1-527-20/V0
0811405069 VT-VRRA1-527-20/V0/KV-AGC
组件系列 2X
模拟，欧洲板卡格式
适用于以下类型的阀：4WRPH 10…L-2X
闭环控制的末级
位置闭环控制带 PID 特性
具有较短驱动时间的快速激励和快速断电
选通输入
防短路输出
可调节的零电位
实际值电缆的电缆断裂识别
放大器板卡只有在断电后才能进行插拔。
与天线、无线电系统的距离必须至少为 1 m。
切勿在电源电缆附近铺设线圈和信号线。
我们建议使用屏蔽电缆作为信号线和线圈导线。
电缆屏蔽必须集中连接至电气柜，长度越短越好。
不得将阀线圈连接至自震荡二极管或其它保护电路。
电缆长度和横截面必须遵照技术数据中的规定。
接线信息
电源零位 b2 和控制零位 b12 或 b14 或 z28 须单独通向中心接地（零点）。


力士乐REXROTH用于高频响阀的阀放大器
VT-VRRA1-527-2X/V0/2STV 0811405063
组件系列 2X
模拟，欧洲板卡格式
适用阀：
4WRL 10…35 V/V1…M-3X...
4WRL 10…35 E/W…S-3X…
4WRL 10…25 V/V1…M-3X…-750
3WRCB 25…50…M-1X…
特征
闭环控制的末级
位置闭环控制带 PID 特性
具有较短驱动时间的快速激励和快速断电
选通输入
防短路输出
可调节的零电位
实际值电缆的电缆断裂识别


力士乐REXROTH电气放大器
类型
0811405074 VT-VRPA1-527-20/V0/RTS-2/2V
0811405102 VT-VRPA1-537-10/V0/PV-RTP
0811405062 VT-VRPA1-537-20/V0
0811405064 VT-VRPA1-527-20/V0/PO-IS
特点
适合控制带正遮盖的先导式方向控制阀
带有附加电子板卡（子卡）的放大器
用于安装在 19 英寸机 遮盖阀芯架上的欧洲制式的模拟放大器
可控输出级
选通输入
防短路输出
零位可设置 阀零位
实际值电缆的电缆断连检测
带有 PID 调节的位置控制
斜坡功能
通过差动输入进行外部电压控制的斜坡时间设置
可关闭的斜坡功能
放大器板卡只有在断电后才能进行插拔。
与天线，无线电设备系统的距离必须足够（> 1 m）。
切勿在电源电缆附近铺设线圈和信号线。
我们推荐使用屏蔽电缆作为信号线和线圈导线。
电缆屏蔽必须集中连接至控制柜，长度越短越好。
不能将阀线圈连接至自震荡二极管或其它保护电路。


力士乐REXROTH电气放大器
放大器类型 VT-VRPA1-527-2X/V0/RTS-2STV
材料编号0811405073
放大器类型 VT-VRPA1-527-20/V0/2/2V
材料编号0811405076
R900779644 VT-MRPA1-100-11/V0/0
R901080965 VT-MRPA1-150-11/V0/0
用于带电气位置反馈和正遮盖的先导式方向控制阀
4WRL 10...35 E/W...-3X...
配套的板卡插槽：
开放式板卡插槽 VT 3002-1-2X/32F
适合控制带正遮盖的先导式方向控制阀
带有附加电子板卡（子卡）的放大器
用于安装在 19 英寸机 遮盖阀芯架上的欧洲制式的模拟放大器
可控输出级
选通输入
防短路输出
零位可设置 阀零位
实际值电缆的电缆断连检测
带有 PID 调节的位置控制
斜坡功能
通过差动输入进行外部电压控制的斜坡时间设置
可关闭的斜坡功能

力士乐REXROTH比例压力阀、比例流量阀和调节阀的阀放大器
VT-VRPA1-537-1X/V0/...
0811405097 VT-VRPA1-537-10/V0/PV
0811405104 VT-VRPA1-537-10/V0/QV-RTP
组件系列 1X
模拟，欧洲板卡格式
适用于以下类型的阀：DBEB10Z、DREB10Z、DBETBX、4WRP10EA
闭环控制的末级
位置闭环控制带 PID 特性
具有较短驱动时间的快速激励和快速断电
选通输入
防短路输出
可调节的零电位和灵敏度
实际值电缆的电缆断裂识别
放大器板卡只有在断电后才能进行插拔。
与天线、无线电系统的距离必须至少为 1 m。
切勿在电源电缆附近铺设线圈和信号线。
我们建议使用屏蔽电缆作为信号线和线圈导线。
电缆屏蔽必须集中连接至电气柜，长度越短越好。
不得将阀线圈连接至自震荡二极管或其它保护电路。
电缆长度和横截面必须遵照技术数据中的规定。
接线信息
电源零位 b2 和控制零位 b12 将被桥接。
如果供电设备 < 1 m 远，直接接到 DIN 连接器。
如果距离 > 1 m，则将控制零位单独接地。


力士乐REXROTH用于高频响阀的阀放大器
VT-VRPA2-537-1X/V0/RTP
0811405120 VT-VRPA2-537-10/V0/RTP
0811405119 VT-VRPA2-527-10/V0/RTP
组件系列 1X
模拟，欧洲板卡格式
适用于以下类型的阀：4WRP 10
闭环控制的末级
位置闭环控制带 PID 特性
具有较短驱动时间的快速激励和快速断电
选通输入
防短路输出
可调节斜坡时间、灵敏度和零电位
实际值电缆的电缆断裂识别



力士乐REXROTH用于比例压力阀和比例流量控制阀的阀放大器
VT-MSPA1-508-1X/V0
0811405126 VT-MSPA1-508-10/V0
组件系列 1X
模拟，模块化设计
适用阀门：
DBETX-1X...-8、DRE10Z-1X...-8、DRE6X-1X...-8、DBE6X...1X...-8、DBE10Z-1X...-8
特点
适用于控制不带电气反馈的直动式比例阀
设计：用于卡在承载轨上的模块
控制值电压 0... 10 V 的差动输入
斜坡函数发生器上斜坡和下斜坡可以单独设置
零位电位计
脉冲调制输出级
LED 显示：
电源电压
准备就绪
斜坡"关"
可拆卸电气接线排




力士乐REXROTH用于比例压力阀和比例流量控制阀的阀放大器
VT-SSPA1-508-2X
0811405144 VT-SSPA1-508-22/V0
0811405145 VT-SSPA1-525-2X/V0/I
0811405162 VT-SSPA1-508-22/V0/I
R901024331 VT-SSPA1-5-11/V0/0-24
组件系列 2X
模拟，连接器设计
适用阀门：
DBETX-1X...-8、DRE10Z-1X...-8、DRE6X-1X...-8、DBE6X...1X...-8、DBE10Z-1X...-8
差动输入
可调节斜坡时间、灵敏度、零电位和颤振频率
24 V 工作电压
放大器用于控制不带电气位置控制的比例阀。
它直接连到阀门的线圈插头。控制侧（UB，控制值）上的连接电缆通过电缆束线圈引导和连接。
LED 发出可用电源电压的信号。视放大器类型而定，将控制值预设为电压 0...10 V 或电流 4...20 mA。
控制值可以通过阀零位电位计和灵敏度电位计进行调节。如果是电压规格，可用差分输入。
此外，控制值可以通过斜坡引导。
为适应特殊的应用场合，颤振电流振幅电位计采用了多变的设计。
交付时，颤振电流振幅电位计已设置为佳值，以便只有在上述特殊情况下才有必要进行另一次调节。


力士乐REXROTH板卡插槽
VT 3002-2X
板卡插槽可用于欧洲格式下欧式电子板卡的简易安装和布线，比如在电气柜中
可用螺丝固定或固定在礼帽式导轨上
可以使用附加适配器安装在礼帽式导轨的垂直位置（包括在交付范围内）
稳态基础
用控制杆进行卡锁和弹出
通过螺钉端子进行连接



力士乐REXROTH用于控制比例阀流量的电气放大器
类型 VT 5035
组件系列 1X
适用于控制具有 EO1 或 EO2 控制的轴向柱塞可变排量泵 A4VSO 和 A4VSG 的流量或控制具有 EO2 控制的 A4CSG的流量。
差动输入
具有 LED 显示的选通输入
通过 LED 显示的 "准备就绪" 消息
可通过电位计调整斜坡时间
四个可通过电位计调节的控制值，通过 LED 显示启用
泵摆动角控制器
两个同步的功率输出级
具有电缆断连检测功能的感应式位置测量振荡器和解调器
电源反向极性保护
VT 5035用于控制具有 EO1 或 EO2 控制的轴向柱塞可变排量泵 A4VSO 和 A4VSG 的流量或控制具有 EO2 控制的 A4CSG 的流量的放大器
附件（不包括在供货范围内）
板卡插槽：
VT 3002-1-2X/32D 类型
功能说明
印刷电路板用于控制具有 EO1 和 EO2 控制的 AV4VSO和 AV4SG 的排量或具有 EO2 控制的 AVCSG 的排量。
放大器控制摆角驱动液压缸的比例阀，将其位置控制在类似于控制值的位置。摆动角位置记录为实际值。
通过启动相关继电器（K1 至 K4），可使用控制值输入 1 至 4检索控制值 [1]。可通过将内部电源 [10] 的电压调节为 ?9 V 来直接控制值电压，或通过外部控制值电位计来控制值电压。对于这些输入，?9 V ? 100 % 1）。如果这四个控制值输入直接连接至 ?9 V 调节电压，则可使用电位计 "w1"至 "w4" 设置四个不同的控制值。在这些输入处使用外部控制值电位计时，内部电位计将用作衰减器或限制器，除非它们已设置为值。
外部控制值电位计
LED "H1" 至 "H4" 指示调用个控制值。如果一次调用多个控制值，则编号高的输入优先。
示例：如果同时激活控制值 1 和控制值 3，起作用的将是控制值 3。
板卡的另一个输出为启用控制值提供电源电压，该电压可通过继电器 K6 在 9 V 至 –9 V 之间切换 1）。
板卡上所有继电器均使用 24 VDC（平滑）进行切换。控制值输入 5 是差动输入（0 至 ?10 V）。如果控制值是由具有不同参考电位的外部电子元件，则必须使用此输入。断开或连接控制值电压时，确保在任何情况下两根信号线都同时与输入断开，或者同时与之相连。
所有控制值在传输之前都将按照其值和标志 [3] 进行合计。下游斜坡函数发生器 [4] 根据给定的阶跃式输入信号产生斜坡状输出信号。输出信号的时间常量可通过使用电位计 "t" 进行调整。斜坡时间是指 100 % 的控制值阶跃，视跳线设置（J5，J6）而定，该时间可能为大约 1 s 或 5 s。如果将小于 100 % 的控制值阶跃转换为斜坡函数发生器输入，则斜坡时间将相应缩短。
注意事项：
使用外部时间电位计时，斜坡时间的内部电位计必须设置为值。斜坡时间会缩短，因为外部电位计的电阻与内部电位计的电阻并联（大约 500 kΩ）。通过切换继电器 K5 或外部桥接器，可将斜坡时间设置为小值（大约 30 ms）。
斜坡函数发生器 [4] 的输出信号是摆动角控制值，该值将供给 PID 控制器 [5]，板卡前面板上的测量插口 "w" 及油口 4a（匀变后的控制值/外部电位极限）。控制值测量插口 "w" 处的 –6 V 电压对应于 100 % 的控制值。
已专为特定泵类型优化 PID 控制器。根据摆动角控制值和实际摆动角值之间的差异控制功率输出级。放大器输入处的正控制值信号会执行线圈 "a" 的输出级，而负控制值信号会执行线圈 "b" 的输出级。
感应式位置传感器 [11] 检测实际摆动角值。在振荡器/解调器 [9] 会转换位置传感器的交流电压信号，并将其作为实际摆动角值返回至 PID 控制器。
可通过电位计 "Zx"（位于印刷电路板上）调节位置传感器的零电位（实际值零电位）。实际转角值放大率已在工厂中进行了校准，切勿更改（?6 V ? 摆动角位置）。
对选通输入施加电压高于 8.5 V 的信号会启用输出级（通过前面板上的黄色 "H11" LED 来指示）。通过设置跳线 J7，无论选通输入状态如何，都可启用输出级。之后选通输入将不起作用。
在无故障操作的情况下，"H12" LED（准备就绪）将会亮起，
具体情形为：
已施加启用信号，
已施加 ?9 V 内部电源电压 （振幅和对称），
无线圈电线短路和，
电缆断连，
此位置具有传感器电线。
出现故障时，两个输出级将立即断电，并关闭控制器和重置消息 "准备就绪"。故障修复后，板卡会立即再次工作，"H12"LED 也会再次点亮。
工作电压
工作范围：24 VDC 40 % – 5 %
– 上限值 35 V 包括叠加剩余纹波
– 下限值 22 V
功耗  < 50 VA
电流消耗  < 2 A
保险丝   2.5 A，慢速熔断
输入：
控制值 1 至 4  ?9 V（参考电位为 M0）
控制值 5  0 至 ?10 V
启用
起作用  > 8.5 V
不起作用  < 6.5 V
继电器数据：
公称电压  工作电压 UB
响应电压  16.8 V
阶跃逆电压  2.4 V
线圈电阻  2150 Ω
斜坡时间（设置范围）30 ms至约1 s或5 s（所有情况下 ?20 %）
输出：
输出级
线圈电流/电阻  1.8 A ? 20 %；R(20）= 5.4 Ω
时钟频率  自同步约达 1.5 kHz
感应式位置传感器的驱动器
振荡器频率  2.5 kHz ? 10 %
负载能力  30 mA
电压振幅（Uss)  每个输出 5 V
调节电压  ?9 V ? 1 %；25 mA 可在外部加载
测量插口
摆动角控制值 "W"  0 至 ?6 V（–6 V ? 100 %； 6 V ? –100 %)；Ri = 100 Ω
实际摆动角值 "x"  0 至 ?6 V（ 6 V ? 100 %；–6 V ? –100 %)；Ri = 100 Ω
连接类型 32 级多点插头，DIN 41612，设计 D
板卡尺寸 欧洲板卡 100 x 160 mm，DIN 41494
前板尺寸：
高度  3 HE（128.4 mm)
软焊侧宽  1 TE（5.08 mm)
组件侧宽  7 TE
允许的工作温度范围  0 至 50 ℃
存储温度范围  –25 至 85 ℃
重量  0.15 kg
注意：
放大器板卡只有在断电后才能进行插拔。
切勿使用带自震荡二极管或 LED 指示灯的插入式连接器来连接线圈。
仅在板卡处使用 Ri > 100 kΩ 的仪器进行测量。
与工作电压相比，测量零位（M0）提升了 9 V 且未进行电位隔离，即 –9 V 调节电压 ? 0 V 工作电压。因此，切勿将测量零位（M0）与 0 V 工作电压进行连接。
务必使用带镀金触点的继电器切换控制值（小电压，低电流）。
务必仅使用负载能力约为 40 V，50 mA 的切换触点来切换板卡继电器。进行外部控制时，控制电压的剩余纹波高可达 10 %。
务必始终分别屏蔽控制值电线和感应式位置传感器电线；以及将屏蔽连接至板卡端的 0 V 工作电压并使另一端保持开放（存在形成接地环路的风险）。
建议： 同时屏蔽线圈导线。
对于长度不超过 50 m 的线圈电线，请使用电线剖面为 1.5 mm2 的电缆。
与天线，无线电和雷达系统的距离必须至少为 1 m。
切勿在电力电缆附近铺设线圈和信号电线。
板卡上的滤波电容器的充电电流要求预熔型保险丝应具有慢速熔断特性。
切勿将感应式位置传感器的接地电缆接地。（此为兼容先前组件系列的前提条件。）
注意事项：
如果使用差动输入，两个输入必须始终同时连接或同时断开。
切勿将通过控制电子元件产生的电气信号（例如，实际值）用于切换安全相关的机器功能。
德国力士乐REXROTH放大板订货号和型号：
R900579497 VT5035-17/
R900579497 VT5035-18/
R900579497 VT5035-1X/
