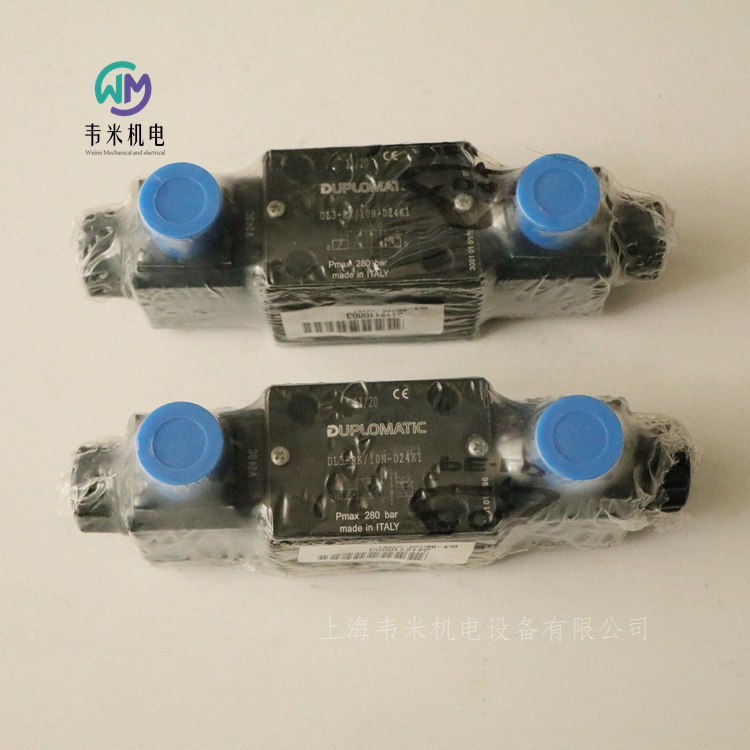

DUPLOMATIC紧凑型电磁阀DL3-RK/10N-D24K1，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

意大利迪普马DUPLOMATIC电磁阀DL3系列
板式安装
ISO 4401-03 (CETOP 03)
高工作压力 280 bar
大流量 50 l/min
直动式底板安装方向控制阀，底板安装面符合ISO 4401-03(CETOP RP121H) 标准
紧凑型减小了电磁铁尺寸，适用于微型动力单元，工程机械以及农业的应用。
阀体由高强度铸铁制造而成，阀体内铸有宽大的流道，以减少压力损失。采用了带有可互换线圈的湿式电磁铁。
该阀提供3通或者4通设计，并且根据油口位置具有各种可互换的阀芯。
该阀可采用直流或者交流电磁铁以及各种形式的电气连接，以满足各种各样的安装要求。
直流电磁阀使用保护罩式手动应急操作，从而确保在使用K7和K8插头时，达到IP69K 防护等级。
还可以提供锌镍镀层表面处理，确保抗盐雾能力达600小时。
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封(代号N)。对于HFDR 油液，使用FPM 密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。
当工作油温高于80 ?C 时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
工作极限
图中曲线反映了不同阀芯机能的流量限制和工作压力之间的关系。。
工作极限会由于4通阀处于3通工作状态，亦或者A口或B口封闭，或者无流量，而相应的有所降低。
数据测量按照ISO 6403 标准，电磁铁工作温度为额定温度，供应电压为额定电压90%测得。并且使用了粘度为36 cSt的矿物液压油，在温度为50 ?C，过滤精度符合ISO 4406:1999 等级18/16/13条件下获取。
电磁铁
电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹的形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。内部与回油管路油液接触，保证了散热效果。
线圈通过螺纹环固定在铁芯上，可作 /- 90?旋转，以适应可用的安装空间。交流或者直流的同类型不同电压的线圈可以互换。
直流电磁阀电流和功率消耗
直流电源供电时，电流消耗保持在一个稳定的常值，本质上由欧姆定律决定：V = R x I
当阀采用交流电供电，并通过外置或内置在“D” 型插头中的整流电路实现，必须使用”R“线圈。
交流电磁阀电流和功率消耗
在交流电供电时，电磁铁会有一个消耗较高电流值（启动电流）的初始阶段（ 大运动）；行程中，电流值减小，直至行程结束时达到 小值（保持电流）。 表中显示了启动和保持阶段的消耗值。
安装
具有弹簧对中和复位的阀可在任意方向安装； 不带弹簧，机械定位的RK型阀必须纵向轴水平安装。
阀可以通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。
如果平面度或者粗糙度达不到要求的 小值，则阀和安装面之间很容易发生油液泄露。
意大利迪普马DUPLOMATIC电磁阀订货型号：
DL3-RK/10N-D24K1
DL3-S1/10N-D12K1
DL3-S1/10N-D24K1
DL3-S2/10N-D12K1
DL3-S2/10N-D24K1
DL3-S3/10N-D12K1
DL3-S3/10N-D24K1
DL3-S4/10N-D12K1
DL3-S4/10N-D24K1
DL3-SA1/10N-D24K1
DL3-SA2/10N-D12K1
DL3-SA2/10N-D24K1
DL3-SA3/10N-D24K1
DL3-SA4/10N-D24K1
DL3-SB1/10N-D24K1
DL3-SB2/10N-D24K1
DL3-SB3/10N-D24K1
DL3-SB4/10N-D24K1
DL3-TA/10N-D12K1
DL3-TA/10N-D24K1
DL3-TA02/10N-D24K1
DL3-TA03/10N-D24K1
DL3-TB/10N-D24K1
DL3-TB02/10N-D24K1
DL3-TB03/10N-D24K1

意大利迪普马DUPLOMATIC法兰式回油过滤器FRT
安装于油箱上
序列号 10
 高工作压力 3 bar
FRT型过滤器是一种安装于油箱盖上的法兰式安装过滤器；进油口位于过滤器的端部，为BSP螺纹，易于安装。
过滤器观测盖板由三个或四个螺钉固定，易于维护和保养。滤芯也由螺钉固定，可方便与滤筒一起拆卸移除。这样，我们可以通过更换滤芯来清理过滤器壳体中的杂质。
滤芯由高效过滤材料制成，可以容纳大量油液污染物。可提供三种不同的过滤精度：
F10 = 10 ?m 绝对 (β10 > 100) - ISO 4406:1999 等级 18/16/13
F25 = 25 ?m 绝对 (β25 > 100) - ISO 4406:1999 等级 19/17/14
P10 = 10 ?m 额定 (β10 > 2) - ISO 4406:1999 等级 21/19/16
FRT型过滤器一般都带有旁通阀。
所有FST型过滤器都可安装电子式或可视式阻塞指示器，需单独订购。
过滤器型号 FRT-TB200
油口尺寸2”BSP
重量 4.1kg
流量 （标示） 430l/min
 大工作压力 3bar
滤芯破裂压差 3bar
旁通阀开启压差  1,7(?10 %) bar
环境温度范围 -25 / 50?C
油液温度范围 -25 / 110?C
油液粘度范围 10 - 400cSt
选择过滤器规格时，必须保证在公称流量条件下，过滤器压差小于0.5bar。通过过滤器的总压差为油液经过过滤器壳体的压差和经过滤芯压差之和。
过滤器型号 FRTE - 200
意大利迪普马DUPLOMATIC过滤器滤芯订货型号：
FRTE200F25S/10N

迪普马DUPLOMATIC柱塞式压力继电器PS系列
高工作压力 650 bar
大压力调节范围 35 - 140 - 350 - 630 bar
PS* 柱塞型压力继电器是一种电液式压力开关。当工作压力达到设定值时，其内部的电气触点闭合。
管路压力作用于柱塞，而柱塞的另一端直接承受来自于弹簧的负载。弹簧力可由调整旋钮进行调整设定。 当管路压力达到设定值时，柱塞运动并使微动开关闭合。
该压力继电器可提供4种压力调节范围， 高调节压力从35 bar到 630 bar。安装方式有板式安装或1/4” BSP 螺纹口连接。
标准订货包含调节旋钮和压力刻度。
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封(代号N)。
对于HFDR 油液，使用FPM 密封（代号V）。
若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。
当工作油温高于80 ?C 时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
安装
在不影响其正常工作的条件下，该压力继电器可按任意方向安装。确保在使用时液压回路中没有空气。
PSP板式安装型压力继电器可用螺栓紧固在安装平面上，要求该安装平面的平面度和粗糙度不低于图中所标注的等级。若未达到其 小值，继电器与安装面间容易产生泄漏。
叠加式安装底板
PSP型压力继电器可叠加安装在符合ISO 4401-03 （CETOP 03 ）标准的安装底板上，代码为1950611和1950621。
代码1950611的安装底板可实现压力继电器与油口A和/或 B的连接，这取决于螺钉的安装位置。代码1950621的安装底板可连接压力继电器与P口。
意大利迪普马DUPLOMATIC压力开关订货型号：
PSP2/21N-K1/K
PSP4/21N-K1/K
PSP6/21N-K1/K
PSP8/21N-K1/K
PST2/21N-K1/K
PST4/21N-K1/K
PST6/21N-K1/K
PST8/21N-K1/K

意大利迪普马DUPLOMATIC直动式压力控制阀CR
序列号 22
插装式
高工作压力 350 bar
大流量 50 l/min
CR型阀是一种插装式直动型压力控制阀，它可安装在符合D-10B阀座孔的集成块或阀板上。
该阀通常用于控制液压回路的大压力，也可用于限制液压油缸（马达）运动变化过程中产生的峰值压力。
该阀具有5种不同的压力调整范围，大压力 350 bar。
作用到该阀上的回路压力与弹簧力相平衡。当达到设定的压力时，该阀打开，多余油液通过T口直接回油箱。
可通过调整螺钉设定压力。通常使用沉头内六角螺钉形式，同时装有锁紧螺母和大调节限位器。
大工作压力  350bar
大流量 50l/min
环境温度范围  -20 / 50?C
油液温度范围  -20 / 80?C
油液粘度范围  10 ? 400cSt
油液允许的高污染等级 根据ISO 4406：1999 等级 20/18/15
推荐油液粘度  25cSt
重量  0,16kg
表面镀锌处理 Fe // Zn 8 // B EN 12329
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封(代号N)。对于HFDR油液，使用FPM密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。当工作油温高于80 ?C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
意大利迪普马DUPLOMATIC插装式溢流阀
CR3/22N
CR5/22N
CR6/22N
CR4/22N


迪普马DUPLOMATIC先导式压力控制阀CRQ
插装式
高工作压力 350 bar
大流量 100 l/min
工作原理
-CRQ型阀是一种插装式先导压力控制阀，它可以安装在符合D-10C 阀座孔的集成块或阀块上。
-该阀通常用于控制液压回路压力，在压力接近设定值时，仍然能使泵在满流量下工作。
-可提供4种不同的压力调整范围，大压力 350 bar。 -该阀包括一个平衡型主阀芯和一个先导阀。主阀芯通常处于关闭状态，当回路压力超过由先导阀设定的值时，主阀芯打开，油液通过T口直接回油箱。
-可通过调整螺钉设定压力。通常使用沉头内六角螺钉，同时装有锁紧螺母和大调节限位器。
技术参数 （在油温 50?C，油液粘度 36 cSt条件下测得）
大工作压力  350bar
大流量 100 l/min
环境温度范围  -20 / 50?C
油液温度范围  -20 / 80?C
油液粘度范围  10 ? 400cSt
油液允许的高污染等级 根据ISO 4406：1999 等级 20/18/15
推荐油液粘度  25cSt
重量  0,16kg
表面镀锌处理 Fe // Zn 8 // B  EN 12329
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。当工作油温高于80 ?C时，将会导致液压油和密封过快老化与变质。
意大利迪普马DUPLOMATIC插装式溢流阀订货型号：
CRQ3/12
CRQ4/12
CRQ5/12
CRQ6/12

意大利迪普马DUPLOMATIC安装板带溢流阀RM4*-MP系列
螺纹油口
高工作压力 350 bar
大流量 100 l/min
-RM4*-MP系列安装板装有溢流阀，T口为螺纹油口。
-该安装板在动力单元上作为安装板P2D和P4D的安装面使用。
-可提供四种压力调节范围，高至350 bar。 -通常供货时带沉头内六角调节螺钉，锁紧螺母和大调节限制装置。
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封。对于HFDR 油液，使用FPM 密封（代号V）。当工作油温高于80 ?C 时，将会导致液压油和密封过快老化与变质。
意大利迪普马DUPLOMATIC板式溢流阀订货型号：
RM4-210-MP/40N

意大利迪普马DUPLOMATIC溢流阀RQ*-P
序列号 41
板式安装
RQ3-P ISO 6264-06 (CETOP R06)
RQ5-P ISO 6264-08 (CETOP R08)
RQ7-P ISO 6264-10 (CETOP R10)
该阀是一种先导式溢流阀，主阀采用圆柱阀芯和锥密封。
板式安装符合ISO 6264（CETOP RP 121H）标准。
可使用X口作为远程先导口（见液压符号表）。
RQ*-P型阀可在系统压力接近溢流阀设定值时，允许泵全流量通过。
宽大油道可以减小压降，提高能效。
RQ3-P系列
大工作压力  350bar
大流量  200l/min
环境温度范围  -20 / 50?C
油液温度范围  -20 / 80?C
油液粘度范围  10 ? 400cSt
油液允许的高污染等级 根据 ISO 4406:1999 等级 20/18/15
推荐油液粘度  25cSt
重量  3,5kg
RQ5-P系列
大工作压力  350bar
大流量  400l/min
环境温度范围  -20 / 50?C
油液温度范围  -20 / 80?C
油液粘度范围  10 ? 400cSt
油液允许的高污染等级 根据 ISO 4406:1999 等级 20/18/15
推荐油液粘度  25cSt
重量  4.3kg
RQ7-P
大工作压力  350bar
大流量  500l/min
环境温度范围  -20 / 50?C
油液温度范围  -20 / 80?C
油液粘度范围  10 ? 400cSt
油液允许的高污染等级 根据 ISO 4406:1999 等级 20/18/15
推荐油液粘度  25cSt
重量  6.5kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。当工作油温高于80 ?C时，将会导致液压油和密封过快老化与变质。
调节旋钮
RQ型阀可选配SICBLOC调整旋钮，操作时，应按下旋钮并旋转。若需要，订货型号增加选项M。
意大利迪普马DUPLOMATIC溢流阀订货型号：
RQ3-P5/41
RQ3-P5/M/41
RQ3-P6/41
RQ5-P5/41
RQ5-W5/41
RQ5-P6/41
RQ7-P5/41
RQ7-P6/41
RQ7-P6/M/41

意大利迪普马DUPLOMATIC先导式溢流阀MRQ系列
叠加式ISO 4401-03 (CETOP 03)
高工作压力 350 bar
大流量 75 l/min
MRQ叠加式阀是一种先导式溢流阀，其安装面尺寸符合ISO4401 （CETOP?RP 121H）标准。
该阀可通过螺钉或螺栓与其它安装面尺寸符合ISO 4401-03（CETOP 03）标准的阀组合成叠加阀组，无需油管连接。
该阀根据型号的不同可对单路压力进行单个调整，也可对两路压力同时进行调整，可提供4种不同的压力调整范围。
该阀通常用作液压回路压力限制元件。
通常供货时带六角调整螺钉，锁紧螺母和大调整限位装置。
液压功能
-“SP”： 控制管路P的压力，T口泄油
-“SAT”：控制管路A的压力，T口泄油
-“SBT”：控制管路B的压力，T为排油口
-“DT”：控制管路A和B的压力，T口泄油
-“D”：控制管路A和B的压力，互为泄油口
-“SB”：控制管路B的压力，A口泄油
技术参数 （在油温50?C，油液粘度 36 cSt条件下测得）
大工作压力  350bar
控制管路和自由管路大流量  75l/min
环境温度范围  -20...50℃
油液温度范围  -20...80℃
油液粘度范围  10 ? 400cSt
油液允许的高污染等级  根据 ISO 4406:1999等级 20/18/15
推荐油液粘度  25cSt
重量：
MRQ-SP / MRQ-SAT / MRQ-SBT / MRQ-SB   1.4kg
MRQ-DT / MRQ-D  2.1kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。若使用其他油液，例如HFA、HFB、HFC等，请咨询我们的技术部门。当工作油温高于80 ?C时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
意大利迪普马DUPLOMATIC溢流阀订货型号：
MRQ4-SP/51
MRQ5-SP/51
MRQ6-SP/51
RQ4M6-SP/51



迪普马DUPLOMATIC电磁溢流阀具有卸荷和压力选择功能RQM*-P系列
板式安装
RQM3-P ISO 6264-06 (CETOP R06)
RQM5-P ISO 6264-08 (CETOP R08)
RQM7-P ISO 6264-10 (CETOP R10)
-RQM*-P型阀是一种溢流阀，可提供三种流量规格，大流量可达500 l/min。
-安装底板符合 ISO 6264（CETOP RP 121H）标准。
-根据选用电磁阀型号的不同，可分为5种型式，包括全流量卸荷以及3种压力值选择功能。
-二级和三级的压力值的调节可通过主阀和电磁阀之间的溢流阀设定。
-通常供货时带六角调整螺钉。若需要还可装配SICBLOC调节旋钮调节主压力控制。
技术参数 （在油温50?C，油液粘度36cSt 条件下测得）
类型  RQM3-P RQM5-P RQM7-P
大工作压力  350bar
大流量  200l/min  400l/min  500l/min
环境温度范围  -20 / 50?C
油液温度范围  -20 / 80?C
油液粘度范围  10 ? 400cSt
油液允许的高污染等级 根据 ISO 4406:1999 等级 20/18/15
推荐油液粘度  25cSt
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封(代号N)。对于HFDR油液，使用FPM密封（代号V）。当工作油温高于80 ?C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
调整旋钮
RQ型阀可选配SICBLOC调整旋钮，但只能用于主阀压力调整。操作时，应按下并旋转。
若需要，订货型号增加选项M。
电气插头
电磁阀供货时不带电气插头，须单独订货。
手动应急操作，保护罩式：CM
安装的电磁阀都会接触大气或者可能处于炎热环境中，建议选用带保护罩式手动应急操作的电磁阀。订货型号增加选项CM。
意大利迪普马DUPLOMATIC电磁溢流阀订货型号：
RQM3-P5/A/60N-D24K1
RQM3-P5/A/60N-A230K1
RQM3-P6/A/60N-D24K1
RQM3-P6/A/60N-D24K1/CM
RQM3-P6/G/61N-D24K7/W7
RQM5-P5/A/60N-D24K1
RQM3-P6/A/60N-A230K1
RQM3-P5/C/60N-D24K1
RQM3-P6/C/60N-D24K1
RQM3-P6/D/60N-A230K1
RQM5-P5/C/60N-D24K1
RQM5-P6/A/60N-D24K1
RQM5-P6/A/60N-D24K1/CM
RQM5-P6/A/60N-A230K1
RQM5-P6/C/60N-D24K1
RQM5-P6/D/M/60N-D24K1
RQM5-P6/D/60N-A230K1
RQM7-P6/A/60N-D24K1
RQM7-P6/A/60N-D24K1/CM
RQM3-P5/A/M/60N-D24K1


意大利迪普马DUPLOMATIC外啮合齿轮泵GP系列
GP型定量外啮合齿轮泵带轴向间隙补偿。
即使在高工作压力条件下，该泵仍可提供大流量；工作时低噪音；并且得益于导向衬套上的负载平衡系统，该泵具有出色的耐用性。
该泵分为三组规格，分别为排量至9,1、27,9和87,6cm3/rev，同时其工作压力可至 250 bar (标准) 和310 bar(高压型H)。
该泵可提供顺时针旋转，逆时针旋转和可逆旋转三种形式，配锥形轴(标准)。 其他形式的轴可根据要求提供。
该泵可以多联泵形式供应，通过组合实现多种流量。花键连接动力系统确保了高动力性能。
安装
GP型齿轮泵安装时，其轴可朝向任意方向。
在泵参与工作之前，必须确保泵的旋转方向和泵体上箭头标注的方向一致。
运行之前，泵壳必须充满油。
一次运行之前，必须从泵的工作油口进行排气。
泵启动时，尤其是在低温条件下，必须处于卸荷状态。
选择合理的吸油管路管径，以保证油液的流动畅通。弯曲和节流，或者过长的管路都会妨碍泵的正常工作。建议吸油管路流速不超过1-2m/sec。
允许的小相对吸油压力为-0,3 bar。吸油压力异常时泵将无法正常工作。
齿轮泵的工作转速不得低于小转速。安装前必须注入相同的工作液压油。通过连接管路注油。如果需要，可手动驱动泵旋转。
电机泵组连接必须直接通过能够补偿偏差的弹性联轴器完成。不允许联轴器在泵的轴端产生轴向或者径向的负载。
多联泵
允许多联泵组合，意味着在独立液压回路中，可以实现多种流量组合。
进行多联泵组合时，必须满足以下要求：
多联泵组合时，各泵必须是相同规格，或者按照规格顺序递减。
多联泵的大转速由转速小的泵决定。
不得超过大允许扭矩值。
意大利迪普马DUPLOMATIC齿轮泵订货型号：
GP3F0427R01F20N GP1R0041RF20N
GP2-0095R00F/20N
GP2-0140L95B/20N
GP2-0140R97F/20N
GP2-0140R95F/20N
GP2-0095D00F/20N
GP30394R95F20N
GP3-0394R97F/20N
GP3-0427R95F/20N
GP2-0095R05B/20V
GP2-0158R97F/20N
GP2-0279R97F/20N
1P-4.2R/11N
GP1R0020RF20N
GP3F0394R97F20N GP1R0061RF20N
GP10027R95B20NH
GP20113R97F20N
GP20140R95B20N
GP30264R97F20N
GP30337R97F20N
GP30264R97F20N
GP30337R97F20N
GP3F0394R97F20N GP1M0061RF20N GP1R0041RF20N
GP3F-0337R97B/20N GP2R-0113RB/20N
GP3-0264R97F/20N


迪普马DUPLOMATIC内啮合齿轮泵IGP
-IGP内啮合齿轮泵分为五种规格，每种规格包含一系列不同的排量。
-由于和工作压力成比例的径向和轴向补偿，以及低工作噪音，IGP泵性能。
-优化的载荷分配以及特殊的耐磨轴承，使得泵能够在高压下持续工作，且延长了泵的工作寿命。
-IGP泵也可以多联泵形式供应，通过组合实现多种流量。
技术参数
IGP泵规格： 3；4；5；6；7
排量范围：3,6-10,2cm3/rev；13,3-32,6cm3/rev,7；33,1 - 64,9cm3/rev；64,1 - 126,2cm3/rev；125,8 - 251,7cm3/rev；
流量范围 (1500 rpm时)：5,4 - 15,3l/min；19,9 - 48,9l/min；49,6 - 97,3l/min；96,1 - 189,3l/min；188,7 - 377,5l/min；
旋转方向：顺时针或者逆时针(从轴端观察)
液压连接：法兰接头SAE J518 c
安装形式：法兰 SAE J744 c
重量（单泵）：4-4.8kg；8.6-11kg；15.5-18.7kg；29.2-35kg；46.5-59kg；
环境温度范围：-10/ 60℃
油液温度范围：-10/ 80℃
推荐油液粘度：25-100cSt
液压油类型
使用带防沫剂和抗氧化剂的矿物基液压油。
液压油粘度：
液压油工作粘度必须在以下范围内：
小粘度 10 cSt 油液高工作温度80 ?C下
佳粘度 25 - 100 cSt 油液处于油箱中的工作温度下
大粘度 2000 cSt 于泵启动阶段
选择油液时，必须确保在工作温度下，液压油实际粘度在上述范围内。
意大利迪普马DUPLOMATIC内啮合齿轮泵订货型号：
IGP3-006-R05/11N
