贝加莱B&R模拟量输入模块X20AI4622，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

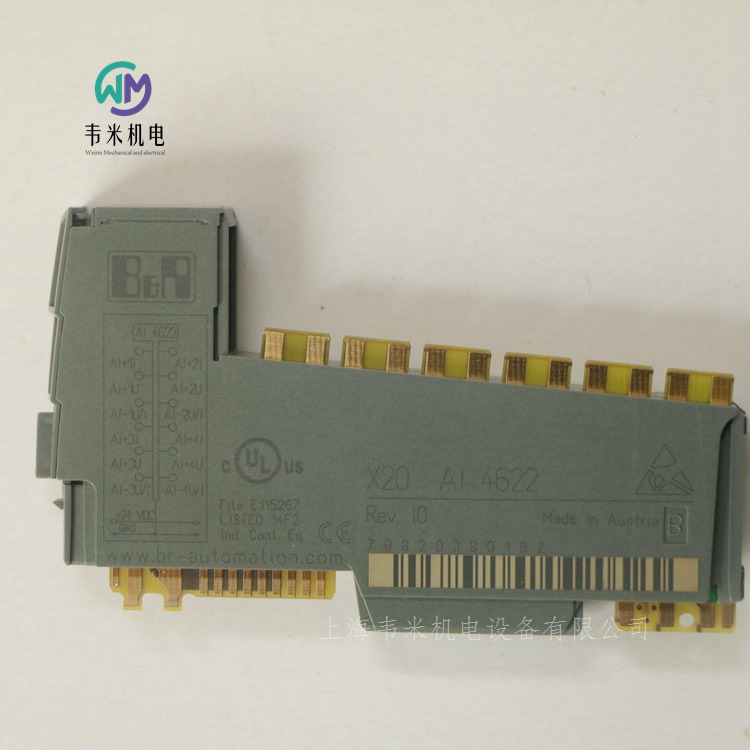

贝加莱B&R模拟量输入模块
物料号:
X20AI4622
描述:
X20模拟输入模块，4个输入，?10 V或0至20 mA/4至20 mA，13位转换器分辨率，可配置输入滤波器
简短描述
I/O模块4模拟输入?10 V或0至20 mA/4至20 mA
一般信息
B&R ID代码0x1BAA
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
通道类型是，使用软件
功耗
总线0.01 W
内部I/O 1.1 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55?C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55?C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
模拟输入
通过不同的端子连接输入?10 V或0至20 mA/4至20 mA
输入类型差分输入
数字转换器分辨率
电压?12位
当前12位
所有输入的转换时间为400μs
输出格式INT
输出格式
电压INT 0x8001-0x7FFF/1 LSB=0x0008=2.441 mV
电流INT 0x0000-0x7FFF/1 LSB=0x0008=4.883?A
信号范围内的输入阻抗
电压20 MΩ
电流-
负载
电压-
电流<400Ω
输入保护电源电压接线保护
允许的输入信号
大电压。?30伏
大电流。?50毫安
过载时数字值的输出可配置
转换程序SAR
输入滤波器三阶低通滤波器/截止频率1 kHz
大误差
电压
增益0.08%
偏移0.015%
现在的
增益0至20毫安=0.08%/4至20毫安=0.1%
偏移0到20 mA=0.03%/4到20 mA＝0.0375%
大增益漂移
电压0.006%/?C
电流0至20 mA=0.009%/?C
4至20 mA=0.0113%/?C
大偏移漂移
电压0.002%/?C
电流0至20 mA=0.004%/?C
4至20 mA=0.005%/?C
共模抑制
直流70 dB
50赫兹70分贝
共模范围?12 V
信道间串扰<-70dB
非线性
电压<0.025%
电流<0.05%
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5?C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60?C
垂直安装方向-25至50?C
减额-
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5 0.2mm

贝加莱B&R数字量输入模块、
物料号:
X20SI9100
描述:
20个安全数字输入
4个脉冲输出
接收器电路
可为每个通道配置的软件输入过滤器
该模块配备了20个安全数字输入。它的设计额定电压为24 VDC。
该模块可用于读取安全相关应用中的各种数字信号，高可达PL e或SIL 3。
该模块配备了可单独配置的过滤器，用于开启和关闭行为。该模块还提供用于诊断传感器线路的脉冲信号。
此模块是为X20 12引脚接线板设计的。
简短描述
I/O模块20个安全A类数字输入，4个脉冲输出，24 VDC
一般信息
B&R ID代码0xAEC8
系统要求
Automation Studio 3.0.81.15或更高版本
Automation Runtime 3.00或更高版本
SafeDESIGNER 2.71或更高版本
安全版本1.3或更高版本
mapp技术包mapp安全5.7.0或更高版本
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
停电模式
示波器模块
功能模块功能
独立模式否
大I/O循环时间1600?s
功耗
总线0.4 W
内部I/O 1.6 W
执行器引起的额外功耗（电阻）[W]0.6
电气隔离
通道-总线是
通道-通道号
认证
CE是
UKCA是
功能安全cULus FSPC E361559
能源和工业系统
功能安全认证
ANSI UL 1998:2013
功能安全IEC 61508:2010，SIL 3
EN 62061:2005/A2:2015，SIL 3
EN ISO 13849-1:2015，类别。4/PL e
IEC 61511:2004，SIL 3
功能安全EN 50156-1:2004
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：A（0至45?C）
湿度：B（高达100）
振动：A（0.7 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC21B
温度：5-45?C
振动：0.7 g
EMC：桥梁和露天甲板
EAC是
KC是
安全特性
EN ISO 13849-1:2015
类别类别。3当使用单独的输入通道时，
猫4当使用输入通道对（例如SI1和SI2）或多于2个输入通道时
PL PL e
直流>94%
任务时间大值。20年
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
SIL CL SIL 3
SFF>90%
PFH/PFHd
openSAFETY有线可忽略
openSAFETY无线<1*10-14*每小时openSAFETY数据包数
验证试验间隔（PT）20年
安全数字输入
EN ISO 13849-1:2015
当使用单个输入通道时，每通道100年的MTTFD，
使用输入通道对（例如SI1和SI2）或2个以上输入通道时2500年
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
每个通道的PFH/PFHd<1*10-10
每个通道的PFD<2*10-5
I/O电源
标称电压24 VDC
电压范围24 VDC-15%/ 20%
综合保护反极性保护
安全数字输入
数量20
变体类型A
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入滤波器
硬件≤150μs
软件可在0到500毫秒之间配置
输入电路接收器
输入电压24 VDC-15%/ 20%
小24 VDC时的输入电流。2 mA至大3.28 mA
输入电阻小值。7.33 kΩ
错误检测时间200毫秒
通道和母线之间的绝缘电压500 V
切换阈值
低<5 VDC
高>15 VDC
信号源（脉冲输出或外部信号）和输入之间的线路长度Max。60米，带非屏蔽线
屏蔽线大400米
脉冲输出
数量4
变体推拉
标称输出电流50 mA
输出保护在过载或短路的情况下关闭单个通道
峰值短路电流25 A持续5 ms，硬件版本D0及更高版本：25 A持续15?s
短路电流100 mAeff
输出关闭时的泄漏电流0.1 mA
RDS（开）60Ω
开关电压I/O电源减去RDS引起的电压降（打开）
总标称电流200 mA
操作条件
安装方向
水平是
垂直是
安装高程高于海平面0至2000m，无限制
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向0至60?C
垂直安装方向0至50?C
减额—参见“减额”一节。
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购2个安全键接线板。
单独订购1x安全键控总线模块。
节距25 0.2mm

贝加莱B&R数字量输出模块
物料号:
X20SO6300
描述:
6个0.2A的安全数字输出
源电路
输出类型B
集成输出保护
该模块配备了6个安全数字输出。额定输出电流为0.2 A。
该模块可用于控制PL e或SIL 3以下安全相关应用中的执行机构。
输出是使用半导体技术设计的，因此安全相关特性不取决于操作周期的数量。具有参考电势的致动器需要“高侧-高侧”变体（输出类型B）（例如，启用变频器上的输入）。在这种情况下，必须遵守布线的特别注意事项。当发生网络错误时，安全的数字输出通道提供防止自动重新启动的保护。
此模块是为X20 12引脚接线板设计的。
简短描述
I/O模块6安全型B1数字输出，24 VDC，0.2 A，OSSD<10?s
一般信息
B&R ID代码0xB815
系统要求
Automation Studio 3.0.81.15或更高版本
Automation Runtime 3.00或更高版本
SafeDESIGNER 2.70或更高版本
安全版本1.2或更高版本
mapp技术包mapp安全5.7.0或更高版本
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输出是，使用LED状态指示器和软件
停电模式
示波器模块
功能模块功能
独立模式否
大I/O循环时间1毫秒
功耗
总线0.32 W
内部I/O 1.4 W
执行机构引起的额外功耗（电阻式）[W]1.128
电气隔离
通道-总线是
通道-通道号
认证
CE是
UKCA是
功能安全cULus FSPC E361559
能源和工业系统
功能安全认证
ANSI UL 1998:2013
功能安全IEC 61508:2010，SIL 3
EN 62061:2005/A2:2015，SIL 3
EN ISO 13849-1:2015，类别。4/PL e
IEC 61511:2004，SIL 3
功能安全EN 50156-1:2004
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV准备中
EAC是
KC是
安全特性
EN ISO 13849-1:2015
类别类别。3如果参数“Disable OSSD=Yes-Warning”，
猫4如果参数“禁用OSSD=否”
PL PL d如果参数“Disable OSSD=Yes-Warning”，
PL e如果参数“Disable OSSD=No”
DC>60%，如果参数“禁用OSSD=是-警告”，
>如果参数“Disable OSSD=No”，则为94%
任务时间大值。20年
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
SIL CL SIL 2，如果参数“禁用OSSD=是-警告”，
SIL 3，如果参数“禁用OSSD=否”
如果参数“禁用OSSD=是-警告”，则SFF>60%，
>如果参数“Disable OSSD=No”，则为90%
PFH/PFHd
openSAFETY有线可忽略
openSAFETY无线<1*10-14*每小时openSAFETY数据包数
验证试验间隔（PT）20年
安全数字输出
EN ISO 13849-1:2015
如果参数“Disable OSSD=Yes-Warning”，则每通道100年MTTFD，
2500年，如果参数“禁用OSSD=否”
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
每个通道的PFH/PFHd<5*10-8if参数“Disable OSSD=Yes-Warning”，
<1*10-10if参数“Disable OSSD=No”
每个通道的PFD<1*10-3，如果参数“禁用OSSD=是-警告”，
<2*10-5如果参数“禁用OSSD=否”
I/O电源
标称电压24 VDC
电压范围24 VDC-15%/ 20%
综合保护反极性保护
安全数字输出
数量6
变体FET，2x正开关，B1型，输出电平可读
标称电压24 VDC
标称输出电流0.2 A
总标称电流1.2 A
输出保护参见“输出通道的涌入电流行为”一节。
关闭感应负载时的制动电压大值。45伏直流电
错误检测时间1秒
通道和母线之间的绝缘电压500 V
峰值短路电流参见“输出通道的涌入电流行为”一节。
输出关闭时的泄漏电流<100?A
RDS（开）4.7Ω
开关电压I/O电源减去RDS引起的电压降（打开）
大开关频率参见“输出通道的涌入电流行为”一节。
测试脉冲长度大值。10?s
大电容负载100 nF
接地损耗电流
IOUT<100?A
IGND<70 mA
操作条件
安装方向
水平是
垂直是
安装高程高于海平面0至2000m，无限制
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向0至60?C
垂直安装方向0至50?C
减额—参见“减额”一节。
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注：单独订购1x安全键接线板。
单独订购1x安全键控总线模块。
节距25 0.2mm

贝加莱数字量输出模块
物料号:
X20SO4110
描述:
4个0.5安的安全数字输出
源电路
输出类型A
电流监测
开路检测
集成输出保护
该模块配备了4个安全数字输出。标称输出电流为0.5 A。
该模块可用于控制PL e或SIL 3以下安全相关应用中的执行机构。
输出是使用半导体技术设计的，因此安全相关特性不取决于操作周期的数量。“高侧低侧”变体（输出类型A）仅限于没有参考电势的执行机构（例如继电器、阀门）。A型输出具有与安全相关的优点，因为在所有错误情况下，致动器的连接电缆都可以切断。当发生网络错误时，安全的数字输出通道提供防止自动重启的保护，还使用电流测量进行开路检测。
此模块是为X20 12引脚接线板设计的。
简短描述
I/O模块4个安全的A类数字输出，带电流监测，24 VDC，0.5 A，OSSD<500?s
一般信息
B&R ID代码0x1DBE
系统要求
Automation Studio 3.0.71或更高版本
Automation Runtime 2.95或更高版本
SafeDESIGNER 2.58或更高版本
安全版本1.1或更高版本
mapp技术包mapp安全5.7.0或更高版本
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输出是，使用LED状态指示器和软件
停电模式
示波器模块
功能模块功能
独立模式否
大I/O循环时间800?s
功耗
总线0.25 W
内部I/O 1.3 W
致动器引起的额外功耗（电阻式）[W]0.24
电气隔离
通道-总线是
通道-通道号
认证
CE是
UKCA是
功能安全cULus FSPC E361559
能源和工业系统
功能安全认证
ANSI UL 1998:2013
功能安全IEC 61508:2010，SIL 3
EN 62061:2005/A2:2015，SIL 3
EN ISO 13849-1:2015，类别。4/PL e
IEC 61511:2004，SIL 3
功能安全EN 50156-1:2004
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：A（0至45?C）
湿度：B（高达100）
振动：A（0.7 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC21B
温度：5-45?C
振动：0.7 g
EMC：桥梁和露天甲板
EAC是
KC是
安全特性
EN ISO 13849-1:2015
类别类别。3如果参数“Disable OSSD=Yes-Warning”，
猫4如果参数“禁用OSSD=否”
PL PL d如果参数“Disable OSSD=Yes-Warning”，
PL e如果参数“Disable OSSD=No”
DC>60%，如果参数“禁用OSSD=是-警告”，
>如果参数“Disable OSSD=No”，则为94%
任务时间大值。20年
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
SIL CL SIL 2，如果参数“禁用OSSD=是-警告”，
SIL 3，如果参数“禁用OSSD=否”
如果参数“禁用OSSD=是-警告”，则SFF>60%，
>如果参数“Disable OSSD=No”，则为90%
PFH/PFHd
openSAFETY有线可忽略
openSAFETY无线<1*10-14*每小时openSAFETY数据包数
验证试验间隔（PT）20年
安全数字输出
EN ISO 13849-1:2015
如果参数“Disable OSSD=Yes-Warning”，则每通道100年MTTFD，
2500年，如果参数“禁用OSSD=否”
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
每个通道的PFH/PFHd<5*10-8if参数“Disable OSSD=Yes-Warning”，
<1*10-10if参数“Disable OSSD=No”
每个通道的PFD<1*10-3，如果参数“禁用OSSD=是-警告”，
<2*10-5如果参数“禁用OSSD=否”
I/O电源
标称电压24 VDC
电压范围24 VDC-15%/ 20%
综合保护反极性保护
安全数字输出
数量4
变体FET，1x正开关，1x负开关，A型，输出电平可读，开路检测
标称电压24 VDC
标称输出电流0.5 A
总标称电流2 A
输出保护参见“输出通道的涌入电流行为”一节。
关闭感应负载时的制动电压大值。90伏直流电
开路检测通过内部电流测量，
输出电流<10 mA：信号“CurrentOK”=FALSE，
输出电流10至50 mA：信号“CurrentOK”=未定义，
输出电流>50 mA：信号“CurrentOK”=TRUE
错误检测时间1秒
通道和母线之间的绝缘电压500 V
峰值短路电流参见“输出通道的涌入电流行为”一节。
输出关闭时的泄漏电流<10?A
RDS（开）240米?
开关电压I/O电源减去RDS引起的电压降（打开）
大开关频率参见“输出通道的涌入电流行为”一节。
测试脉冲长度大值。500?s
两个测试脉冲之间的时间小值。49.5毫秒
大电容负载100 nF
操作条件
安装方向
水平是
垂直是
安装高程高于海平面0至2000m，无限制
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向0至60?C
垂直安装方向0至50?C
减额—参见“减额”一节。
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注：单独订购1x安全键接线板。
单独订购1x安全键控总线模块。
节距25 0.2mm
