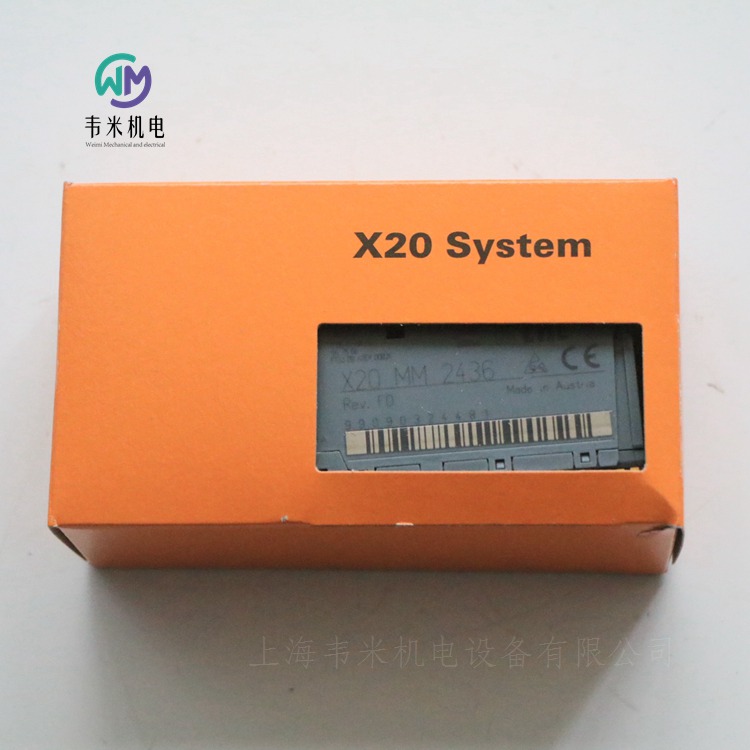

奥地利贝加莱B&R电机控制器模块X20MM2436，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！

贝加莱B&R电机控制器模块
物料号:
X20MM2436
描述:
2x输出（H桥），带PWM控制和24至39 VDC?25%电源
3 A标称电流（3.5 A大电流）
15赫兹至50千赫频率，16位
频率模式，分辨率为10至6553.5 Hz或1至655.35 Hz。
PWM分辨率，15位 符号，小10 ns
可配置抖动
2x 2个24V输入，可配置为AB
接收器连接
单线连接
电机桥模块用于控制2台额定电压为24至39 VDC?25%、额定电流高达3 a的直流电机。该模块可重新配置，并在电流控制器模式下用于控制电感负载。该模块还配备了4个数字输入，可以用作增量计数器。每个电机都由一个全桥（H桥）控制。这使得马达能够在两个方向上移动。
简短描述
I/O模块2通道PWM电机桥，2个AB增量编码器
一般信息
B&R ID代码0x26B5
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输出是，使用LED状态指示灯和软件
I/O电源是，使用软件
功耗
总线0.01 W
内部I/O-
外部I/O
24伏直流2.45瓦
48伏直流3.15瓦
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cURus E225616
功率转换设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55?C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55?C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输入
数量4
标称电压24 VDC
输入电压24 VDC（-15%/ 20%）
约24 VDC时的输入电流。1.3毫安
输入电路接收器
输入滤波器
硬件<5?s
软件
连接类型1线连接
输入电阻类型。18 kΩ
附加功能2个AB增量编码器、1个ABR计数器、2个事件计数器、2次周期持续时间/门测量
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
AB增量编码器
数量2
编码器输入24 V，不对称
计数器大小16位
输入频率大值。50千赫
评估4x
方波脉冲信号形式
PWM输出
数量2
标称电压24至39 VDC?25%
标称电流3 A
大电流3.5 A（2 s）
PWM频率标准工作模式：15 Hz至50 kHz
频率工作模式：1 Hz至6553.5 Hz
SuperVibe工作模式：1 Hz至50 kHz
执行器电源
外部供应
保险丝所需线路保险丝：大10 A，慢速熔断
输出保护过电流或短路时的热关闭
变体H桥
可配置抖动幅度、频率
周期持续时间分辨率（PWM/电流操作模式）16位，小20μs
频率分辨率频率模式
缩放0.1 Hz<3000 Hz：0.1 Hz；3000至6553.5赫兹：0.1至0.4赫兹
缩放0.01 Hz<300 Hz：0.01 Hz；300至655.35赫兹：0.01至0.04赫兹
SuperVibe模式
缩放1 Hz<10 kHz：1 Hz；10至50千赫：1至40赫兹
缩放0.1 Hz<1000 Hz：0.1 Hz；1000至6553.5赫兹：0.1至4赫兹
相移PWM1至PWM2 180?-如果可能（根据操作模式）
直流母线电容100μF
PWM脉宽15位加号≥10 ns
频率模式15位加号≥10 ns
通道和母线之间的绝缘电压500 V
电气特性
电气隔离
通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5?C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至50?C
垂直安装方向不允许
减额—参见“减额”一节。
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM31。
节距25 0.2mm

贝加莱B&R数字量输入模块
物料号:
X20DI9372
描述:
12个数字输入
源连接
单线连接
可以为整个模块配置软件输入过滤器
该模块配备了12个用于单线连接的输入。该模块是为电源输入布线而设计的。
简短描述
I/O模块12个数字输入24 VDC，用于单线连接
一般信息
B&R ID代码0x1D28
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
功耗
总线0.18 W
内部I/O 1.75 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55?C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55?C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输入
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/ 20%
输入电流为24 VDC典型值。3.75毫安
输入电路源
输入滤波器
硬件≤100μs
软件默认值为1毫秒，可在0到25毫秒之间配置，增量为0.2毫秒
连接类型1线连接
输入电阻类型。6.4 kΩ
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5?C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60?C
垂直安装方向-25至50?C
减额—参见“减额”一节。
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5 0.2mm

贝加莱B&R数字量输出模块
物料号:
X20DO8322
描述:
8个数字输出
源连接
单线连接
集成输出保护
该模块配备了8个用于单线连接的输出，并设计用于电源输出接线。
简短描述
I/O模块8数字输出24 VDC，用于单线连接
一般信息
B&R ID代码0xA4AC
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输出是，使用LED状态指示器和软件（输出错误状态）
功耗
总线0.26 W
内部I/O 0.8 W
执行器引起的额外功耗（电阻）[W] 0.42
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55?C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55?C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输出
可变电流源FET
标称电压24 VDC
开关电压24 VDC-15%/ 20%
标称输出电流0.5 A
总标称电流4 A
连接类型1线连接
输出电路源
输出保护过电流或短路时的热关闭（见“短路峰值电流”值）
用于切换电感负载的内部续流二极管（见“切换电感负载”一节）
诊断状态输出监测，延时10毫秒
输出关闭时的泄漏电流5?A
RDS（开）210 mΩ
峰值短路电流＜12 A
在过载停机或短路停机的情况下打开大约。10毫秒（取决于模块温度）
切换延迟
0→ 1<300?s
1.→ 0<300?s
开关频率
大电阻负载。500赫兹
感应负载请参阅“切换感应负载”一节。
关闭感应负载时的制动电压Typ。50伏直流电
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道和I/O电源隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5?C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60?C
垂直安装方向-25至50?C
减额-
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5 0.2mm

贝加莱B&R数字量输出模块
物料号:
X20DO9322
描述:
12个数字输出
源连接
单线连接
集成输出保护
该模块配备了12个用于单线连接的输出。该模块是为电源输出布线而设计的。
简短描述
I/O模块12数字输出24 VDC，用于单线连接
一般信息
B&R ID代码0x1B9A
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输出是，使用LED状态指示器和软件（输出错误状态）
功耗
总线0.26 W
内部I/O 1.15 W
执行器引起的额外功耗（电阻）[W] 0.63
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55?C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55?C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输出
可变电流源FET
标称电压24 VDC
开关电压24 VDC-15%/ 20%
标称输出电流0.5 A
总标称电流6 A
连接类型1线连接
输出电路源
输出保护过电流或短路时的热关闭（见“短路峰值电流”值）
用于切换电感负载的内部续流二极管（见“切换电感负载”一节）
诊断状态输出监测，延时10毫秒
输出关闭时的泄漏电流5?A
RDS（开）210 mΩ
峰值短路电流＜12 A
在过载停机或短路停机的情况下打开大约。10毫秒（取决于模块温度）
切换延迟
0→ 1<300?s
1.→ 0<300?s
开关频率
大电阻负载。500赫兹
感应负载请参阅“切换感应负载”一节。
关闭感应负载时的制动电压Typ。50伏直流电
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道和I/O电源隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5?C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60?C
垂直安装方向-25至50?C
减额—参见“减额”一节。
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5 0.2mm

贝加莱B&R模拟量输入模块
物料号:
X20AI2632
描述:
2个模拟输入
可能有电流或电压信号
16位数字转换器分辨率
同时输入转换
转换时间非常快
该模块配备了2个16位数字转换器分辨率的输入。可以使用不同的端子在电流和电压信号之间进行选择。
此模块是为X20 6针接线板设计的。如果需要（例如出于后勤原因），也可以使用12引脚接线板。
简短描述
I/O模块2模拟输入?10 V或0至20 mA
一般信息
B&R ID代码0x1BA0
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
通道类型是，使用软件
功耗
总线0.01 W
内部I/O 1.2 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55?C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55?C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
模拟输入
通过不同的端子连接输入?10 V或0至20 mA
输入类型差分输入
数字转换器分辨率
电压?15位
当前15位
所有输入的转换时间为50μs
输出格式INT
输出格式
电压INT 0x8001-0x7FFF/1 LSB=0x0001=305.176?V
电流INT 0x0000-0x7FFF/1 LSB=0x0001=610.352 nA
信号范围内的输入阻抗
电压20 MΩ
电流-
负载
电压-
电流<400Ω
输入保护电源电压接线保护
允许的输入信号
大电压。?30伏
大电流。?50毫安
过载时的数字值输出
下冲
电压0x8001
电流0x0000
超过
电压0x7FFF
当前0x7FFF
转换程序SAR
输入滤波器硬件-三阶低通滤波器/截止频率10 kHz
大误差
电压
增益0.08%
偏移0.01%
现在的
增益0.08%
偏移0.02%
大增益漂移
电压0.01%/?C
电流0.01%/?C
大偏移漂移
电压0.001%/?C
电流0.002%/?C
共模抑制
直流70 dB
50赫兹70分贝
共模范围?12 V
信道间串扰<-70dB
非线性
电压<0.01%
电流<0.015%
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5?C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60?C
垂直安装方向-25至50?C
减额-
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB06或X20TB12。
单独订购1x总线模块X20BM11。
间距12.5 0.2mm
