供应

德国AVENTICS压力调节阀5610141310，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！

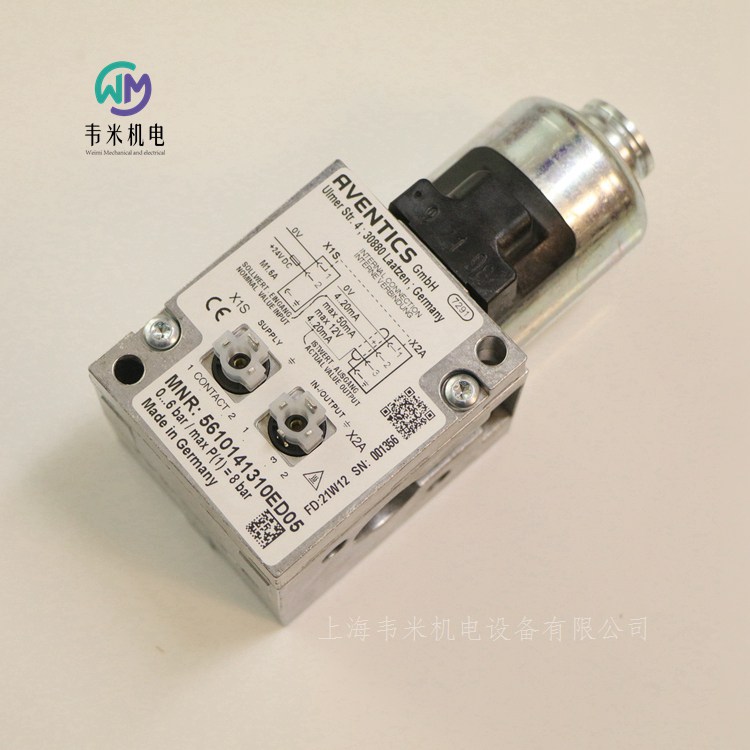

AVENTICS安沃驰E/P压力调节阀, 系列 ED05 5610141310
ED05-000-060-420-2DICA
安沃驰 ED05 系列通过融合数字控制电子部件和创新性比例阀技术，保证了灵敏的压力控制。坚固耐用的提升阀技术、大开口横截面以及软密封阀组，使阀门抗污染性强。
规格
结构特点提动阀
合格证书CE认证
小运行压力0 bar
大运行压力11 bar
低环境温度0 ?C
高环境温度70 ?C
压缩空气 接口 人口G 1/4
压缩空气 接口 出口G 1/4
压缩空气连接 排气G 1/4
介质压缩空气
额定流量Qn1000 l/min
控制方式模拟量
工作电压DC24 V
滞环< 0,06 bar
安装位置α = 0-90? β = 0-90?
允许的脉动5%
防护等级IP65
电气连接多芯插头
电气连接ISO 15217, C 型
信号连接(输入和输出比特)
信号连接多芯插头
信号连接ISO 15217, C 型
实际值输出端4 ... 20 mA
设定值输入端4 ... 20 mA
压力调节范围 min.0 bar
特点
定制化的按需压力控制
坚固耐用的提升阀技术保障较长的使用寿命
流量大，适合各种任务
高动态性直接作用技术
无可磨损导阀或膜片
各种电气连接选项

安沃驰AVENTICS微型气缸, 系列 MNI-5226634250
ISO 6432φ 25 mm接口 G 1/8双作用式带磁性活塞缓冲 弹性聚合衬套位于悬挂固定装置中活塞杆 外螺纹
实用原则 双作用式
缓冲 弹性
磁性销钉 带磁性活塞
活塞直径 25 mm
活塞杆螺纹 M10x1,25
标准化 ISO 6432
行程 25 mm
密封件材料 丙烯树胶,聚氨酯
防尘圈 聚氨酯
压缩空气连接 G 1/8
压缩空气接口型号 内螺纹
标准 ISO 6432
压缩空气连接 内螺纹
工作压力范围 1 ... 10 bar
低 / 高环境温度 -25 ... 80 ?C
介质温度范围 -25 ... 80 ?C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
重量 0.3kg
气缸管子 不锈钢
活塞杆 不锈钢
活塞 黄铜, 铝材
前端盖板 铝材, 阳极氧化处理
后盖 铝材, 阳极氧化处理
密封 丙烯树胶 聚氨酯
锁紧环螺母 钢, 镀锌
用于活塞杆的特殊螺母 钢, 镀锌
防尘圈 聚氨酯
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
磁性传感器必需的紧固零件

安沃驰AVENTICS型材气缸R480061491
PRA-DA-040-0300-0-2-2-1-1-1-BAS
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形，带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造，以及特殊的行业应用。
PRA系列型材气缸-PRA系列
活塞直径 040 活塞直径40
行程 0300 行程单位：mm
螺纹 0 ISO螺纹
缓冲 2 气动缓冲
活塞 2 带磁环的活塞
活塞杆 1 单
密封件 1 密封件-标准PUR（-20?C至80?C）
刮板  1 刮板-标准PUR
防腐 1 标准
活塞杆加长件 0 不带活塞杆加长件
ATEX 000 不带ATEX
耳轴安装 3 可变位置，可更换
定位耳轴支座 185
端盖 0 端盖未经表面处理
位置
端口位置前 0 0?（12h）
端口位置后 0 0?（12h）
配件
活塞杆支座 000 无支座
安装在前盖上 000 没有安装在前盖上
无安装方向 00
安装在后盖上 000 没有安装在后盖上
安装方向后 00 无安装
反向轴承 000 无反向轴承
导向装置 000 无导向装置，无锁紧元件
无传感器的 000 型传感器
传感器位置 00 无传感器位置
前盖配件 000 不带配件
后盖配件 000 不带配件
备件：
活塞杆 R480962719 PISTON ROD 040-0300-0-2-1-1-1
管道 R480964278 TUBE PRA-040-0300-0-1-1
耳轴安装件 1827003992 CM1-MT4-040-AL-FO-AN
维修包（2014年之后）R413000899 SPARE PART KIT PRA/TRB-040-ST


安沃驰AVENTICS紧凑型气缸, 系列 KPZ-0822390603
NFE 49004 16 mm接口 M5双作用式带磁性活塞缓冲 弹性活塞杆 不可扭转,带有前板, 可选连续的可选耐热的
活塞连杆改装 不可扭转,带有前板,可选连续的
实用原则 双作用式
缓冲 弹性
磁性销钉 带磁性活塞
活塞直径 16 mm
标准化 NFE 49004
行程 20 mm
密封件材料 腈－丁二烯－橡胶
防尘圈 聚氨酯
压缩空气连接 M5
压缩空气接口型号 内螺纹
抗温性 可选耐热的
标准 NFE 49004
压缩空气连接 内螺纹
低 / 高环境温度 -20 ... 80 ?C
介质温度范围 -20 ... 80 ?C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
耐热型号防尘圈和密封的材料（环境温度范围：-10 ?C ... 120 ?C）为氟橡胶。


安沃驰AVENTICS二位三通换向阀, 系列 AP-0820408002
换向原理 3/2
结构特点 提动阀
滚轮
外壳 铝材
密封件材料 丙烯树胶
Qn 1-2 190 l/min
Qn 2-3 150 l/min
压缩空气 接口 人口 M5
压缩空气 接口 出口 M5
压缩空气接口型号 内螺纹
操作 机械式
结构特点 提动阀
操作 机械式
换向原理 3/2
工作压力范围 0 ... 10 bar
低 / 高环境温度 -30 ... 80 ?C
介质温度范围 -30 ... 80 ?C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
重量 0.05kg



安沃驰AVENTICS微型气缸, 系列 MNI-0822333505
ISO 6432φ 20 mm接口 G 1/8双作用式带磁性活塞缓冲 气动 可调节的集成式钩形安装件活塞杆 外螺纹ATEX 中可选
实用原则 双作用式
缓冲 气动
可调节的
磁性销钉 带磁性活塞
活塞直径 20 mm
活塞杆螺纹 M8
标准化 ISO 6432
行程 100 mm
密封件材料 丙烯树胶,聚氨酯
防尘圈 聚氨酯
压缩空气连接 G 1/8
压缩空气接口型号 内螺纹
标准 ISO 6432
压缩空气连接 内螺纹
工作压力范围 1 ... 10 bar
低 / 高环境温度 -25 ... 80 ?C
介质温度范围 -25 ... 80 ?C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
重量 0.25kg
气缸管子 不锈钢
活塞杆 不锈钢
活塞 黄铜, 铝材
前端盖板 铝材, 阳极氧化处理
后盖 铝材, 阳极氧化处理
密封 丙烯树胶 聚氨酯
锁紧环螺母 钢, 镀锌
用于活塞杆的特殊螺母 钢, 镀锌
防尘圈 聚氨酯
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
通过 ATEX 认证的气缸（带标记 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135?C Db_X）可以在网络配置器中生成。
ATEX 认证气缸的使用温度范围为 -20 ?C ... 50 ?C.
磁性传感器必需的紧固零件




安沃驰AVENTICS型材气缸符合 ISO 15552 标准， PRA 系列-0822121003
ISO 15552φ 40 mm接口 G 1/4双作用式带磁性活塞缓冲 气动 可调节的活塞杆 外螺纹ATEX 中可选
实用原则 双作用式
缓冲 气动
可调节的
磁性销钉 带磁性活塞
活塞直径 40 mm
活塞杆螺纹 M12x1,25
标准化 ISO 15552
行程 80 mm
密封件材料 聚氨酯
防尘圈 聚氨酯
ATEX 中可选
压缩空气连接 G 1/4
压缩空气接口型号 内螺纹
标准 ISO 15552
合格证书 ATEX 中可选
压缩空气连接 内螺纹
工作压力范围 1.5 ... 10 bar
低 / 高环境温度 -20 ... 80 ?C
介质温度范围 -20 ... 80 ?C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
气缸管子 铝材, 阳极氧化处理
活塞杆 不锈钢
前端盖板 铝材-压铸件
后盖 铝材-压铸件
密封 聚氨酯
用于活塞杆的特殊螺母 钢, 镀锌
防尘圈 聚氨酯
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
通过 ATEX 认证的气缸（带标记 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135?C Db_X）可以在网络配置器中生成。
ATEX 认证气缸的使用温度范围为 -20 ?C ... 50 ?C.



安沃驰AVENTICS短行程气缸, 系列 KHZ-0822406001
φ 8 mm接口 M5单作用式，不受压缩回缓冲 弹性活塞杆 内螺纹
实用原则 单作用式，不受压缩回
缓冲 弹性
活塞直径 8 mm
行程 4 mm
压缩空气连接 M5
压缩空气接口型号 内螺纹
压缩空气连接 内螺纹
低 / 高环境温度 -25 ... 80 ?C
介质温度范围 -25 ... 80 ?C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
重量 0.017 kg
气缸管子 铝材, 阳极氧化处理
活塞杆 不锈钢
活塞 晴纶橡胶
前端盖板 黄铜 铝材
后盖 铝材
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
用于0822406310材料的活塞：聚氨酯



安沃驰AVENTICS短行程气缸, 系列 KHZ-0822406332
φ25 mm接口 G 1/8单作用式，不受压缩回缓冲 弹性活塞杆 内螺纹
实用原则 单作用式，不受压缩回
缓冲 弹性
活塞直径 25 mm
活塞杆螺纹 M5
行程 25 mm
压缩空气连接 G 1/8
压缩空气接口型号 内螺纹
压缩空气连接 内螺纹
低 / 高环境温度 -25 ... 80 ?C
介质温度范围 -25 ... 80 ?C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
重量 0.218 kg
气缸管子 铝材, 阳极氧化处理
活塞杆 不锈钢
活塞 晴纶橡胶
前端盖板 黄铜 铝材
后盖 铝材
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
用于0822406310材料的活塞：聚氨酯


安沃驰AVENTICS短行程气缸, 系列 KHZ-0822406350
φ40 mm接口 G 1/8单作用式，不受压缩回缓冲 弹性活塞杆 内螺纹
实用原则 单作用式，不受压缩回
缓冲 弹性
活塞直径 40 mm
活塞杆螺纹 M6
行程 5 mm
压缩空气连接 G 1/8
压缩空气接口型号 内螺纹
压缩空气连接 内螺纹
低 / 高环境温度 -25 ... 80 ?C
介质温度范围 -25 ... 80 ?C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
重量 0.225 kg
气缸管子 铝材, 阳极氧化处理
活塞杆 不锈钢
活塞 晴纶橡胶
前端盖板 黄铜 铝材
后盖 铝材
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
用于0822406310材料的活塞：聚氨酯



安沃驰AVENTICS短行程气缸, 系列 KHZ-0822406371
φ63 mm接口 G 1/8单作用式，不受压缩回缓冲 弹性活塞杆 内螺纹
实用原则 单作用式，不受压缩回
缓冲 弹性
活塞直径 63 mm
活塞杆螺纹 M8
行程 10 mm
压缩空气连接 G 1/8
压缩空气接口型号 内螺纹
压缩空气连接 内螺纹
低 / 高环境温度 -25 ... 80 ?C
介质温度范围 -25 ... 80 ?C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
重量 0.458 kg
气缸管子 铝材, 阳极氧化处理
活塞杆 不锈钢
活塞 晴纶橡胶
前端盖板 黄铜 铝材
后盖 铝材
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
用于0822406310材料的活塞：聚氨酯

安沃驰AVENTICS安装板, 系列 AS2-MBR-...-W01-R412006368
密封件材料 丙烯树胶
材料 钢
低 / 高环境温度 -10 ... 50 ?C
重量 0.065 kg
要安装固定板 W01，必须卸下维修单元的后盖。


安沃驰AVENTICS短行程气缸, 系列 KHZ-0822010627
φ 20 mm接口 M5双作用式带磁性活塞缓冲 弹性活塞杆 内螺纹
实用原则 双作用式
缓冲 弹性
磁性销钉 带磁性活塞
活塞直径 20 mm
活塞杆螺纹 M5
行程 50 mm
防尘圈 聚氨酯
压缩空气连接 M5
压缩空气接口型号 内螺纹
压缩空气连接 内螺纹
低 / 高环境温度 -25 ... 80 ?C
介质温度范围 -25 ... 80 ?C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
材料
气缸管子 铝材, 阳极氧化处理
活塞杆 不锈钢
活塞 晴纶橡胶
前端盖板 黄铜 铝材
后盖 铝材
防尘圈 聚氨酯
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS短行程气缸, 系列 KHZ-0822010642
实用原则 双作用式
缓冲 弹性
磁性销钉 带磁性活塞
活塞直径 32 mm
活塞杆螺纹 M6
行程 15 mm
防尘圈 聚氨酯
压缩空气连接 G 1/8
压缩空气接口型号 内螺纹
压缩空气连接 内螺纹
低 / 高环境温度 -25 ... 80 ?C
介质温度范围 -25 ... 80 ?C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
材料
气缸管子 铝材, 阳极氧化处理
活塞杆 不锈钢
活塞 晴纶橡胶
前端盖板 黄铜 铝材
后盖 铝材
防尘圈 聚氨酯
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS短行程气缸, 系列 KHZ-0822010721
接口 M5双作用式缓冲 弹性活塞杆 内螺纹活塞杆 无旋转
活塞连杆改装 无旋转
实用原则 双作用式
缓冲 弹性
活塞直径 20 mm
行程 10 mm
防尘圈 聚氨酯
压缩空气连接 M5
压缩空气接口型号 内螺纹
压缩空气连接 内螺纹
低 / 高环境温度 -25 ... 80 ?C
介质温度范围 -25 ... 80 ?C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
材料
气缸管子 铝材, 阳极氧化处理
活塞杆 不锈钢
活塞 晴纶橡胶
前端盖板 黄铜 铝材
后盖 铝材
防尘圈 聚氨酯
压力必须至少低于环境和介质温度15?C ，并且允许 的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS短行程气缸, 系列 KHZ-0822010741
接口 G 1/8双作用式缓冲 弹性活塞杆 内螺纹活塞杆 无旋转
活塞连杆改装 无旋转
实用原则 双作用式
缓冲 弹性
活塞直径 32 mm
行程 10 mm
防尘圈 聚氨酯
压缩空气连接 G 1/8
压缩空气接口型号 内螺纹
压缩空气连接 内螺纹
低 / 高环境温度 -25 ... 80 ?C
介质温度范围 -25 ... 80 ?C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
材料
气缸管子 铝材, 阳极氧化处理
活塞杆 不锈钢
活塞 晴纶橡胶
前端盖板 黄铜 铝材
后盖 铝材
防尘圈 聚氨酯
压力必须至少低于环境和介质温度15?C ，并且允许 的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS短行程气缸, 系列 KHZ-0822010774
接口 G 1/8双作用式缓冲 弹性活塞杆 内螺纹活塞杆 无旋转
活塞连杆改装 无旋转
实用原则 双作用式
缓冲 弹性
活塞直径 63 mm
行程 25 mm
防尘圈 聚氨酯
压缩空气连接 G 1/8
压缩空气接口型号 内螺纹
压缩空气连接 内螺纹
低 / 高环境温度 -25 ... 80 ?C
介质温度范围 -25 ... 80 ?C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
材料
气缸管子 铝材, 阳极氧化处理
活塞杆 不锈钢
活塞 晴纶橡胶
前端盖板 黄铜 铝材
后盖 铝材
防尘圈 聚氨酯
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS短行程气缸, 系列 KHZ-0822010847
接口 G 1/8双作用式带磁性活塞缓冲 弹性活塞杆 内螺纹活塞杆 无旋转
活塞连杆改装 无旋转
实用原则 双作用式
缓冲 弹性
磁性销钉 带磁性活塞
活塞直径 32 mm
行程 50 mm
防尘圈 聚氨酯
压缩空气连接 G 1/8
压缩空气接口型号 内螺纹
压缩空气连接 内螺纹
低 / 高环境温度 -25 ... 80 ?C
介质温度范围 -25 ... 80 ?C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
材料
气缸管子 铝材, 阳极氧化处理
活塞杆 不锈钢
活塞 晴纶橡胶
前端盖板 黄铜 铝材
后盖 铝材
防尘圈 聚氨酯
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS短行程气缸, 系列 KHZ-0822010823
接口 M5双作用式带磁性活塞缓冲 弹性活塞杆 内螺纹活塞杆 无旋转
活塞连杆改装 无旋转
实用原则 双作用式
缓冲 弹性
磁性销钉 带磁性活塞
活塞直径 20 mm
行程 20 mm
防尘圈 聚氨酯
压缩空气连接 M5
压缩空气接口型号 内螺纹
压缩空气连接 内螺纹
低 / 高环境温度 -25 ... 80 ?C
介质温度范围 -25 ... 80 ?C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
材料
气缸管子 铝材, 阳极氧化处理
活塞杆 不锈钢
活塞 晴纶橡胶
前端盖板 黄铜 铝材
后盖 铝材
防尘圈 聚氨酯
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

德国AVENTICS压力调节阀5610141310
