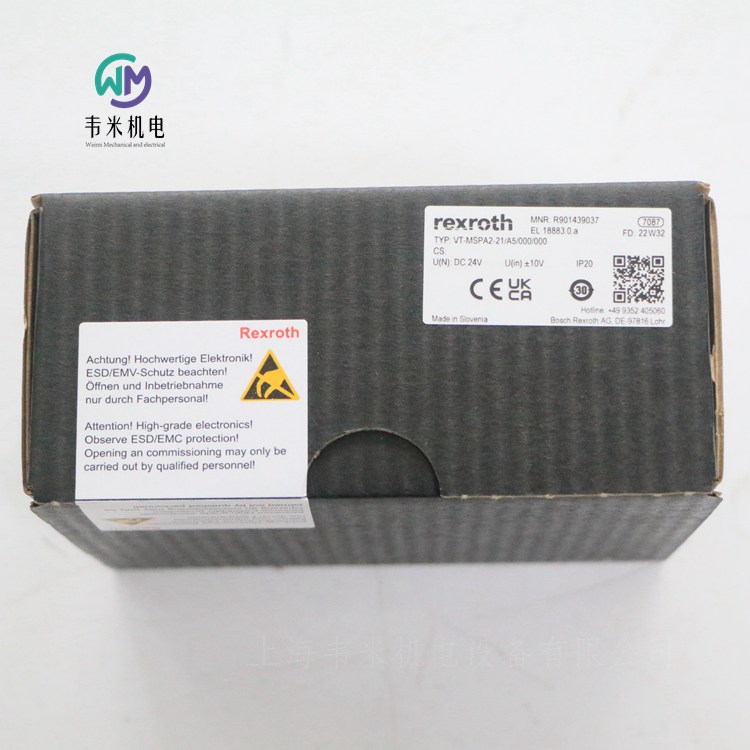

德国REXROTH比例阀放大板VT-MSPA2-21/A5/000/000。上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH放大板VT-MSPA2-2X/A5/000/000/000
R901439037 VT-MSPA2-21/A5/000/000
比例阀的阀放大器，用于带 2 个磁铁的比例阀的阀门放大器，无位置反馈
力士乐可提供可扩展的专用数字控制电子元件、轴控制系统和泵控制系统系列产品。
为了实现受控或调节驱动，有合适的 Europlatin 格式模拟放大器卡和适用于阀门技术的模块化或插入式设计的模拟放大器。诊断：LED状态和参数、设定值和实际值的测量插座。斜坡发生器可以单独设置。
产品特性
电源电压 24伏直流电
电气插头 螺丝端子
电气连接说明 螺丝端子
连通性 模拟，设定值?10 V
符合性说明 CE，电磁兼容性2014/30/EU
设计 单元
重量[kg]0.28

博世力士乐（BOSCH-REXROTH）的内齿轮泵可在较宽的速度范围内以高效率提供所需的体积流量，从而为节能做出重要贡献。其低惯性矩可实现动态驱动。带内齿轮泵的变速驱动器是传统变量泵系统的低噪音替代品。
力士乐REXROTH内齿轮泵 PGH5-3X/080RE11VU2
R901147116
内齿轮泵；公称尺寸 80，工业应用压力 350 bar，开路
针对变速驱动进行了优化。低噪音污染和低脉动水平。高效率。无负载变化限制
铸铁外壳
恒排量内齿轮泵
用于具有开环控制回路的工业应用
带 FKM 密封件
位移类型 恒定
标称尺寸 [cm?] 80
大压力 [bar] 350
大体积流量 [l/min] 240
轴端 圆柱形 ? 40 带滑键，ISO 3019-2
通过驱动 有
旋转方向 右转
紧固件 2 孔安装法兰 152-2，符合 ISO 3019-1
液压油 HLP,HEES,HFDU
密封 FKM
重量 [kg] 43.82

力士乐REXROTH内啮合齿轮泵
PGM-4X
机座大小 4, 5
规格 25 … 125
组件系列 4X
大工作压力 210 bar
大排量 125.3 cm?
特征
低工作噪音
低脉动流量
由于具有密封间隙补偿，因此在低粘度情况下也可实现高效率
适合较大的粘度和速度范围
用途：
适用于具有大量负载循环数的变速传动装置，例如，塑料加工机
PGM-4X 型号液压泵为具有恒定排量的间隙补偿内啮合齿轮泵。其基本构成是：安装法兰、壳体、罩盖、小齿轮轴、内啮合齿轮、滑动轴承、轴向垫片 和止动销，以及由扇形体、扇形支撑体和密封辊组成的径向补偿。
吸油和排油过程
根据流体动力学安装的小齿轮轴 按所示旋转方向驱动内啮合齿轮 。通过在吸油范围内打开的齿隙吸入液压油。液压油通过小齿轮和内啮合齿轮之间的齿隙从吸油范围输送到压力范围。由此，液压油从闭合的齿隙排出并输送到压力油口。
吸油区域和压力范围由径向补偿元件以及内啮合齿轮和小齿轮轴之间的齿轮啮合分隔开。
压力范围中的排放区域由轴向垫片 进行轴向密封。 在轴向垫片背对排放区域的一侧应用了压力场 。这些压力场使轴向垫片与排放区域达到平衡，从而以较低的机械损失实现理想的密封效果。
径向补偿元件包括扇形体、扇形支撑体和密封辊。扇形体和扇形支撑体排列在压力场中，以使产生的压力基本上可被止动销承受。一个小的压力组件将扇形体和扇形支撑体压到小齿轮轴和内啮合齿轮的齿尖，这样即可通过自动调整间隙将压力范围密封到吸油范围。这是在整个工作时间内持续保持高容积效率的先决条件。
扇形体和扇形支撑体的间隙调整可通过中间的密封辊来进行。
流体动力和流体静力安装
小齿轮轴 由流体动力润滑的径向滑动轴承承受。内啮合齿轮 以通过流体静力安装在壳体中。
齿轮轮齿系统
渐开线齿边的齿轮齿系统具有用于较低流量和压力脉动的长啮合长度，因此可确保低噪音运行。
所用材料
法兰 和盖板：铸铁
壳体 和侧面垫片：铝
轴 和内啮合齿轮:钢
PGM-4X 型号液压泵为具有恒定排量的间隙补偿内啮合齿轮泵。


力士乐REXROTH内啮合齿轮泵
PGP
固定排量
机座大小 2, 3
规格 6.3 … 32
大压力 350 bar
排量 6.5 … 32.5 cm?
特征
低工作噪音
低脉动流量
由于具有密封间隙补偿，即使在低粘度情况下也能实现高效率
使用寿命长，得益于滑动轴承和密封间隙补偿
适合更大的粘度和速度范围
出色的吸油特性
可与 PGH 和 PGF 内啮合齿轮泵、叶片泵以及轴向柱塞泵组合
用途：
适用于加载次数高达 106，具备高工作压力的驱动器，例如切边压力机
PGP 液压泵为具有恒定排量的泄漏间隙补偿内啮合齿轮泵。
它们主要由壳体、轴承盖、盖、齿圈、小齿轮轴、滑动轴承、轴向盘 和止动销及分段部件 组成，分段部件包括：分段、扇形支撑体及密封辊 。
吸油和排油过程
根据流体动力学支撑的小齿轮轴 按所示旋转方向驱动内啮合齿圈。
在旋转过程中，吸油区域内的容积将增加约 180? 以上。负压产生，从而使液压油流入腔体中。
利用镰状的分段部件 将吸油腔体和压力腔分开。在压力腔中，小齿轮轴 的轮齿啮合在齿圈 的轮齿间隙中。然后通过压力通道.
轴向补偿力 FA 作用于压力腔内部且由轴向盘 内的压力区生成。因此，旋转部件与固定部件之间的轴向、纵向间隙非常小且确保压力腔的佳轴向密封。
径向补偿力 FR 作用在分段 和扇形支撑体上。
分段与扇形支撑体间的面积比和密封辊  位置在设计时应确保实现齿圈、分段部件 与小齿轮轴 之间近乎无间隙的密封。
密封辊  下的弹簧元件可确保即使在极小的压力下也能够提供足够的接触压力。
流体动力和流体静力轴承
作用在小齿轮轴 上的力由流体动力润滑的径向滑动轴承 吸收，而作用在齿圈 上的力由流体静力轴承吸收。
花键
为齿轮选择渐开线花键。较长的接触长度会导致低流量和压力脉动；这些低脉动率对低噪音操作具有很大影响。
使用材料
壳体、轴承盖、盖 和轴向盘：钢铝复合材料
齿圈、小齿轮轴 和止动销:钢
滑动轴承:带钢背的铜锡
分段 和扇形支撑体:黄铜合金
密封辊 :塑料


力士乐REXROTH外啮合齿轮泵 高性能
AZPB
平台 B
固定排量
规格 1.0 … 7.1
连续压力达 220 bar
间歇压力达 250 bar
大量生产情况下，也能保持恒定的高品质
使用寿命长
采用滑动轴承，适合重负荷应用
驱动轴符合 ISO 或 SAE 标准，以及客户解决方案
管路油口：连接法兰或螺纹
可以实现多台泵的组合
德国力士乐REXROTH外啮合齿轮泵订货号和型号：
0510010008 AZPB-32-1.0RCP02MB
0510110017 AZPB-32-2.0RCP02MB
0510112321 AZPB-32-3.1LCP02MB
0510110002 AZPB-10-2,0RCP2MB

力士乐REXROTH齿轮泵 AZPB-32-1.0RCP02MB
0510010008 AZPB-32-1.0RCP02MB
1 cm^3/转, 右转, 锥体 1:5, 2 孔固定，直径 32 mm, 螺纹 UN-2B SAE O 型圈
外啮合齿轮泵的主要任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了减少能量损失，力士乐设计的外啮合齿轮泵具有极高的效率。这种高效率是通过与压力相关的间隙密封和高精度加工制造来实现的。
基于大批量生产的始终如一的高质量
使用寿命长
端口连接：法兰连接或螺纹连接
传动轴符合ISO或SAE以及客户特定的解决方案
用于高负载的滑动轴承
流量 [l/min] 6.0
排量 [cm?/rev] 1
间歇性压力 [bar] 250
功能 [rpm] 6000
驱动轴 锥体 1:5
旋转方向 右转
前端盖 2 孔固定，直径 32 mm
築屋材料 铝
噪音水平 标准噪声等级
外啮合齿轮单元 外啮合齿轮单元
功能 泵
类型 类型 B (0.84 ... 10 cm^3/转)
系列 轴 12mm 与量产型号 1 安装尺寸相同
版本 防锈蚀，销连接
油口 螺纹 UN-2B SAE O 型圈
密封元件 NBR
后端盖 标准
重量 [kg] 1.02

力士乐REXROTH泵设计为一种解决方案，其中产品相互兼容，以便能够为我们的客户提供全面的产品系列。液压泵系列包括轴向柱塞泵、外齿轮泵、内齿轮泵、摆线泵、叶片泵、径向柱塞泵和电动液压泵。
力士乐REXROTH齿轮泵 AZPB-32-3.1LCP02MB
0510112321
3 cm^3/转, 左转, 锥体 1:5, 2 孔固定，直径 32 mm, 米制螺纹 按 DIN 3852T1
外啮合齿轮泵的主要任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了减少能量损失，力士乐设计的外啮合齿轮泵具有极高的效率。这种高效率是通过与压力相关的间隙密封和高精度加工制造来实现的。
使用寿命长
端口连接：法兰连接或螺纹连接
用于高负载的滑动轴承
基于大批量生产的始终如一的高质量
传动轴符合ISO或SAE以及客户特定的解决方案
流量 [l/min] 12.0
排量 [cm?/rev] 3
间歇性压力 [bar] 250
转速 [rpm] 4000
驱动轴 锥体 1:5
旋转方向 左转
前端盖 2 孔固定，直径 32 mm
阀体材料 铝
噪音水平 标准噪声等级
外啮合齿轮单元 外啮合齿轮单元
功能 泵
类型 类型 B (0.84 ... 10 cm^3/转)
轴直径 ? 12 mm
表面处理 防锈蚀，销连接
油口 螺纹 按 DIN 3852T1
密封元件 NBR
后端盖 标准
重量 [kg] 0.84


力士乐REXROTH外啮合齿轮泵 高性能
AZPF
平台 F
固定排量
规格 4 … 28
连续压力达 250 bar
间歇压力达 280 bar
大量生产情况下，也能保持恒定的高品质
使用寿命长
采用滑动轴承，适合重负荷应用
驱动轴符合 ISO 或 SAE 标准，以及客户解决方案
管路油口：连接法兰或螺纹
可以实现多台泵的组合
基本信息
外啮合齿轮泵的主要作用是将机械能（扭矩和转速）转变成液压能（流量和压力）。为了减少热损失，力士乐的外啮合齿轮装置提供了非常高的效率。这种高效率是通过与压力相关的间隙密封以及高精密的制造技术实现的。
力士乐外啮合齿轮泵有四种机座大小：平台 B、F、N 和 G。在一个平台中通过不同的齿轮宽度实现不同排量。这些泵有标准，高性能，SILENCE和SILENCE PLUS版本。通过各种法兰，轴，阀组件和多个泵组合，可以创建更多的设计变体。
输送原理
在旋转运动期间脱离啮合的齿使齿腔变得自由。所产生的负压以及容器中液压油液位上的压力会导致液压油从容器中流出到泵。该液压油充满齿腔，并沿箭头方向（参见剖视图）沿着壳体从吸入口输送到压力侧。 在此，齿再次啮合，从齿腔中排出液压油，并防止回流到吸气腔中。
结构款式
外啮合齿轮泵主要由安装在轴承衬套中的齿轮对以及带有前盖和端盖的壳体组成。
通常用轴密封件密封的传动轴穿过前盖。轴承力由滑动轴承吸收。它们专为高压而设计，具有出色的紧急运行性能-尤其是在低速情况下。
齿轮有12个齿。这使流速脉动和噪音辐射保持较低。压力室的密封件取决于工作压力。这样可实现高效率。在齿腔中产生的工作压力在特别设计的压力场中被导向轴承衬套的外部，从而将它们紧紧地压在齿轮上。施加的压力场受到特殊密封件的限制。通过根据压力在齿轮和壳体之间设置的小间隙来确保齿轮到壳体的圆周上的密封件。
德国力士乐REXROTH外啮合齿轮泵订货号和型号：
0510225006 AZPF-12-004RCB20KB
0510425009 AZPF-11-008RCB20MB
0510225023 AZPF-11-004RAB01MB
0510225010 AZPF-10-004RRR12MB
0510225013 AZPF-10-004RRR20MB
0510325013 AZPF-11-005RRR20MB
0510325016 AZPF-11-005RQR20MB
0510325006 AZPF-11-005RCB20MB
0510425022 AZPF-12-008RCB20KB
0510225027 AZPF-12-004RCB20MB
0510425020 AZPF-11-008RRR20MB
0510425022 AZPF-12-008RCB20KB
0510425044 AZPF-11-008RAB01MB
0510525009 AZPF-11-011RCB20MB
0510525018 AZPF-11-014RCB20MB
0510525033 AZPF-11-011RQR20MB
0510525076 AZPF-11-011RAB01MB
0510525311 AZPF-11-011LCB20MB
0510625013 AZPF-11-019RCB20MB
0510625033 AZPF-12-016RCB20MB
0510625042 AZPF-11-016RQR20MB
0510625022 AZPF-11-016RCB20MB
0510625077 AZPF-11-016RAB01MB
0510725030 AZPF-12-022RCB20KB
0510725102 AZPF-11-022RRR20KB-S0081
0510725114 AZPF-22-028RHO30KB
0510725349 AZPF-21-022LFB20MB
0510425025 AZPF-11-008RQR20MB
0510900060 AZPFF-11-014/005RCB2020MB
0510665334 AZPFF-10-016/016LFB2020MB

力士乐REXROTH外啮合齿轮泵齿轮泵 AZPF-11-016RQR20MB
0510625042 AZPF-11-016RQR20MB
16 cm^3/转, 右转, 圆柱式\nSAE J744 16-1\n(短款式), SAE J744 82-2 (A), 方形法兰 DIN 3901/3902
外啮合齿轮泵的主要任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了减少能量损失，力士乐设计的外啮合齿轮泵具有极高的效率。这种高效率是通过与压力相关的间隙密封和高精度加工制造来实现的。
使用寿命长
用于高负载的滑动轴承
端口连接：法兰连接或螺纹连接
传动轴符合ISO或SAE以及客户特定的解决方案
基于大批量生产的始终如一的高质量
流量 [l/min] 48.0
排量 [cm?/rev] 16
间歇性压力 [bar] 200
功能 [rpm] 3000
驱动轴 圆柱式\nSAE J744 16-1\n(短款式)
旋转方向 右转
前端盖 SAE J744 82-2 (A)
材料 铝
噪音水平 标准噪声等级
外啮合齿轮单元 外啮合齿轮单元
功能 泵
类型 类型 F (4 ... 28 cm^3/转)
系列 轴直径 ? 18mm
版本 磷化处理，销定位
油口 方形法兰 DIN 3901/3902
密封元件 NBR
后端盖 标准
特殊款式 与标准目录的偏差，请参见图纸
重量 [kg] 3.685

力士乐REXROTH齿轮泵 AZPF-11-008RAB01MB
0510425044 AZPF-11-008RAB01MB
8 cm^3/转, 右转, 圆柱式 ISO 直径 18 mm, 矩形法兰直径 80 mm, 螺纹 UN-2B SAE O 型圈
外啮合齿轮泵的主要任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了减少能量损失，力士乐设计的外啮合齿轮泵具有极高的效率。这种高效率是通过与压力相关的间隙密封和高精度加工制造来实现的。
使用寿命长
用于高负载的滑动轴承
端口连接：法兰连接或螺纹连接
传动轴符合ISO或SAE以及客户特定的解决方案
基于大批量生产的始终如一的高质量
流量 [l/min] 32.0
排量 [cm?/rev] 8
间歇性压力 [bar] 210
功能 [rpm] 4000
驱动轴 圆柱式 ISO 直径 18 mm
旋转方向 右转
前端盖 矩形法兰直径 80 mm
前盖材料 铝
噪音水平 标准噪声等级
外啮合齿轮单元 外啮合齿轮单元
功能 泵
类型 类型 F (4 ... 28 cm^3/转)
系列 轴直径 18
版本 磷化处理，销定位
油口 螺纹 UN-2B SAE O 型圈
密封元件 NBR
后端盖 标准
重量 [kg]3.2
