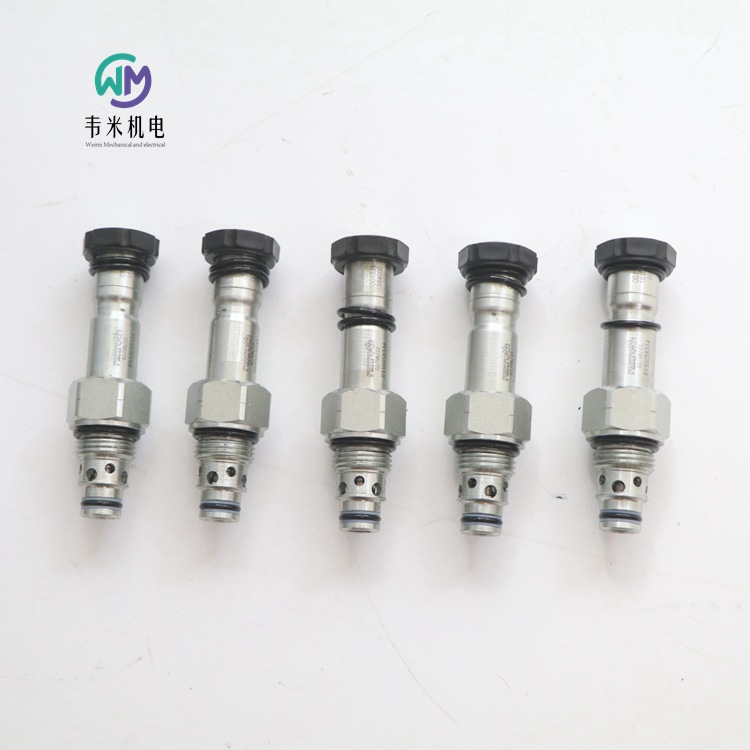

力士乐螺纹插装阀电磁阀OD153118A000000 R930058334，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH螺纹插装阀
电磁阀先导式提升阀
双向常闭
普通空腔，尺寸08
VEI-16-08A-NC
OD.15 - X - 18 - Y - Z - W
技术数据
新的VEI-16系列采用了一种新的电磁阀概念，提供了卓越的性能，使阀芯能够在恶劣的环境中工作。Cartridges还采用了的液压部件设计，提供了的液压性能。
说明：
在低流量功能或低容量执行机构的情况下，特别建议使用W=000T快速响应版本的VEI-16-08A。对于低流量、低容量功能、低容量执行器，也建议使用直动式电磁阀（VEDT-16-08A）。
技术数据
全体的
重量0.15千克（0.33磅）
安装方向无限制
储存环境温度范围-40至100?C（-40至212?F）
工作环境温度范围
-30至90?C（-22至194?F），W=0000
-30至75?C（-22至167?F），W=000T
盐雾试验
DIN EN ISO 9227:2017-07
500小时
工作压力350巴（5000磅/平方英寸）
流量范围
对于W=0000，0.5-40 l/min（0.1-11 gpm）
对于W=000T，0.5-30 l/min（0.1-8 gpm）
疲劳循环寿命
350巴时200万次循环420巴时150000次循环
内部泄漏：
5滴/分钟，X=01、05、07
20滴/分钟，X=31,03,09
W的切换时间=0000
打开≤50ms
闭合≤100 ms
W=000T的切换时间
打开≤50ms
闭合≤50ms
流体温度范围-20至80?C（-4至176?F）
流体：矿物基或合成材料，在粘度为20至380 mm2/s（cSt）时具有润滑性能
安装扭矩35-43 Nm（26-32 ft-lbs）
建议的流体污染程度
标称值10?m（NAS 8）ISO 4406 19/17/14
MTTFD 150年
空腔CA-08A-2N
X=01、05、07的密封套件
代码RG08A2010520100
材料编号R901101437
X=31,03,09的密封套件
代码RG08A2010530100
材料编号R901101544
密封套件线圈和标准盖
代码RG02Z0010000100
材料编号R930067869
密封套件线圈和保护帽仅适用于Y=D
代码RG03Z0010000100
材料编号R930067870
与电有关的
电压类型直流电压
D36型线圈
对amb.temp的电压公差。参见特性曲线
功耗20 W
注：线圈必须单独订购
德国力士乐REXROTH螺纹插装阀电磁阀订货号和型号：
R930058334 OD153118A000000-VEI-016-NC-08A-A-31-0000

力士乐REXROTH螺纹插装阀机械插装阀
溢流阀
VSPN-10A
04.12.08 - X - 85 - Z
先导驱动滑阀类型
通用插孔，尺寸 10
大工作压力 420 bar
大体积流量可达 120 l/min

力士乐REXROTH螺纹插装阀机械插装阀
溢流阀
VSPN-12A
04.12.10 - X - 57 - Z
先导驱动滑阀类型
通用插孔，尺寸 12
大工作压力 420 bar
大体积流量可达 200 l/min

力士乐REXROTH螺纹插装阀机械插装阀
溢流阀
VSPN-16A
04.12.11 - X - 27 - Z
先导驱动滑阀类型
通用插孔，尺寸 16
大工作压力 420 bar
大体积流量可达 300 l/min

力士乐REXROTH螺纹插装阀机械插装阀
流量控制阀和溢流阀
VSRF-08S
04.08.01 - X - 19 - Z
流量控制，2 通，压力补偿，固定设置式，带集成式先导压力限制功能，阀芯设计
特殊孔，019-E
大工作压力至 420 bar
大流量 20 l/min


力士乐REXROTH螺纹插装阀
止回阀
VUCN-04A
04.31.31.00.54 - Z
滑阀类型
特殊孔，CA-04A-2N
大工作压力 350 bar
大流量 4 l/min

力士乐REXROTH螺纹插装阀
止回阀
VUCN-08A
04.31.20.00.56 - Z
滑阀类型
通用插孔，尺寸 08
大工作压力 420 bar
大流量 50 l/min
R901007308 043120005600000-VUCN-08A-00

力士乐REXROTH螺纹插装阀
止回阀
VUCN-08F
04.31.38.00.20.00
滑阀类型
特殊孔，Hydac 06020
大工作压力 420 bar
大流量 50 l/min

力士乐REXROTH螺纹插装阀
止回阀
VUCN-10A
04.31.23.00.85 - Z
滑阀类型
通用插孔，尺寸 10
大工作压力 350 bar
大流量 80 l/min
R901106596 043123008500000-VUCN-10A-00
R901106632 04330510850000A-VSON-10A-G-00-A

力士乐REXROTH螺纹插装阀
止回阀
VUCN-12A
04.31.28.00.57 - Z
滑阀类型
通用插孔，尺寸 12
大工作压力 350 bar
大流量 120 l/min
R901106613 043128005700000-VUCN-12A-00
R901106634 043307105700000-VSON-12A-G-00

力士乐REXROTH螺纹插装阀
止回阀
VUCN-16A
04.31.25.00.27 - Z
滑阀类型
通用插孔，尺寸 16
大工作压力 350 bar
大流量 200 l/min

力士乐REXROTH螺纹插装阀
止回阀
VUCN-20A
04.31.32.00.58 - Z
滑阀类型
通用插孔，尺寸 20
大工作压力 350 bar
大流量 360 l/min

力士乐REXROTH螺纹插装阀
止回阀
VU-N-38
04.31.19.00.99 - Z
滑阀类型
特殊孔，690
大工作压力 350 bar
大流量 30 l/min

力士乐REXROTH螺纹插装阀
减压阀和溢流阀，直动式阀芯设计
MHDRDB
减压阀和溢流阀，直动式阀芯设计
特殊孔，R/LA
大工作压力 420 bar
大流量 15 l/min

力士乐REXROTH螺纹插装阀
减压阀和安全阀
VRPR-07A
04.95.08 - X - 99 - Z
直动式滑阀类型
特殊孔，CA-07A-3N
大工作压力 420 bar
大流量 5 l/min

力士乐REXROTH螺纹插装阀
减压阀和安全阀
VRPR-10A
04.95.04 - X - 85 - Z
直动式滑阀类型
通用插孔，尺寸 10
大工作压力至 350 bar
大流量 30 l/min

力士乐螺纹插装阀机械阀
溢流阀
VS-30
04.11.18 - X - 99 - Z
直动式导向提升阀类型
特殊孔 008
大工作压力 350 bar
大流量 30 l/min

力士乐行走机械螺纹插装阀
溢流阀
VS-80
04.11.05 - X - 99 - Z
直动式导向提升阀类型
特殊孔 009
大工作压力 350 bar
大流量 80 l/min

力士乐行走机械螺纹插装阀
溢流阀
VSBG-10A
04.11.56 - X - 85 - Z
直动式导向提升阀类型
通用插孔，尺寸 10
大工作压力 350 bar
大流量 50 l/min




力士乐螺纹插装阀机械插装阀
溢流阀
VSBN-08F
04.11.49 - X - 20 - Z
直动式导向提升阀类型
特殊孔，Hydac 06020
大工作压力 350 bar
大流量 20 l/min

力士乐REXROTH螺纹插装阀机械插装阀
溢流阀
VSBN-08S
04.11.69 - X - 56 - Z
直动式导向提升阀类型
特殊孔，019-E
大工作压力 350 bar
大流量 20 l/min


力士乐螺纹插装阀逻辑元件，压力补偿器
VLSQ-12A
04.84.05-X-57-Z
说明
流体通常可以从油口3流至油口2。当油口1的压力升高于弹簧开启压力与油口3的压力组合时，阀门移动，流体被截止。此阀可用于切换或补偿类型的应用，安装和先导控制时，可使油口3上游的固定(或可变)节流孔的压降维持不变。
技术数据大工作压力 350 (5000)bar (psi)
大流量 70 (18)l/min. (gpm)
流量维持 ?10 %
流体温度范围 l-30 至100 (-22至212)c( F)
安装扭矩 81-95 (60-70)Nm (ft-lbs)
重量 0.4 (0.88)kg (lbs)
插孔 CA-12A-3N 请参阅样本RC 18325-70
密封套件(*) 代码|RG12A3010520100
物料号R930000941（仅适用于10个阀的外部密封）
流体 具有润滑性能的矿物基或合成物，粘度为10至500 mm2/s (cst)
过滤 大公称值10 um (NAS 8) ISO 4406 19/17/14
安装 无限制


力士乐REXROTH螺纹插装阀逻辑元件，压力补偿器
VLSQ-16A
04.84.05-X-27-Z
说明
说明
流体通常可以从油口3流至油口2。当油口1的压力升高于弹簧开启压力与油口3的压力组合时，阀门移动，流体被截止。此阀可用于切换或补偿类型的应用，安装和先导控制时，可使油口3上游的固定（或可变）节流孔的压降维持不变。
技术数据大工作压力 350 (5000)bar (psi)
Z=05时的大流量 80(21)l/min.(gpm)
Z=11时的大流量 120(32)l/min.(gpm)
流量维持 ?20%(Z=05)?10%(Z=11)
流体温度范围 -30至100 (-22至212)c(?F)
安装扭矩 108-122(80-90)Nm (ft-lbs)
重量 0.4(0.88)kg (lbs)
插孔 CA-16A-3N请参阅样本RE 18325-70
密封套件(仅适用于10个阀的外部密封)代码|RG16A3010520100
物料号R930001177
流体介质 具有润滑性能的矿物基或合成物，粘度为10至500 mm2/s (cSt)
过滤 大公称值10um (NAS 8)，ISO 4406 19/17/14
安装 无限制
德国力士乐REXROTH压力补偿器订货号和型号：
R930006102 048405002711000-VLSQ-16A-TF-11

力士乐REXROTH螺纹插装阀先导式减压溢流阀，滑阀式
减压和泄压，
先导式滑阀
普通空腔，尺寸10
VRPX-10A
04.93.07-X-85-Z
说明
初流体从油口2自由流向油口1。油口1处的压力超过压力设置时，将打开上部的锥形先导级座阀。允许主级活塞移动，限制油口2处的输入流量。这样可以通过此阀增大压降，并使油口1处的压力保持不变。通过油口3对弹簧腔排气，以防止阀芯产生背压。此外，如果油口1处的压力上升到压力设置以上，则流体将释放到油口3中，直到重新达到压力设置。
技术数据工作压力 油口2(P) 350 (5000)bar (psi)
允许压力 油口1(A) 280 (4000)bar (psi)
流量 6o (16)l/min. (gpm)
标准内部先导节流孔径 0.6mm
流体温度范围 (-22至212)C(?F)-30至100
安装扭矩 41-47 (30-35)Nm (ft-lbs)
重量(标准型号X=03型号） 0.2 (0.44)kg (lbs)
插孔 CA-10A-3N，请参阅样本RC18325-70
密封套件(仅适用于10个阀的外部密封) 代码|RG10A3010520100
物料号R901111369
流体介质 具有润滑性能的矿物基或合成物，粘度为10至500 mm2/s (cSt)
过滤 大公称值10 um (NAS 8) ISO 4406 19/17/14
安装 无限制
力士乐REXROTH螺纹插装阀安全阀订货号和型号：
R901104118 049307038510000-VRPX-10A-10

力士乐REXROTH螺纹插装阀流量控制阀，节流阀
标准插孔，规格12
ST-C-12
OD.21.01-X-89
说明
增加从完全关闭到完全开启过程中的节流值，在油口1和油口2之间允许流体双向流动，并对其进行调节。
技术数据大工作压力 350 (5000)bar (psi)
额定流量 150 (39)l/min. (gpm)
流体温度范围   -30 至100(-22至212)?C (?F)
安装扭矩 54-66 (40-49)Nm (ft-lbs)
重量 0.31kg (0.68) (lbs)
插孔 CA-12A-2N 请参阅样本RC 18325-70
密封套件仅适用于10个阀的外部密封 代码|RG12A2010530100
物料号R930003374
流体 介质具有润滑性能的矿物基或合成物，粘度为10至500 mm2/s (cst)
过滤 大公称值10 um (NAS 8)，ISO 4406 19/17/14
安装 无限制
德国力士乐REXROTH螺纹插装阀节流阀订货号和型号：
R901109832 OD210103890000-VSTXX12-89X03
R930072460 OD210103890V00-VSTXX12-89X03-V
R901109834 OD210104890000-VSTXX12-89X04

力士乐REXROTH螺纹插装阀流量控制阀，节流阀
标准插孔，规格10
ST-C-10
OD.21.01-X-36
OD.21.01=流量控制阀，插装式节流阀
X=03 防泄漏六角头螺钉
  =04 手动旋钮和锁紧螺母
36=标准插孔，通径10mm
说明
增加从完全关闭到完全开启过程中的节流值，在油口1和油口2之间允许流体双向流动，并对其进行调节。
技术数据大工作压力 350 (5000)bar (psi)
额定流量 70(19)l/min. (gpm)
流体温度范围 -30至100 (-22至212)?C( ?F)
安装扭矩 44-56 (33-41)Nm (ft-lbs)
重量 0.18 (0.4)kg (lbs)
插孔 CA-10A-2N请参阅样本RC 18325-70
密封套件 仅适用于10个阀的外部密封 代码|RG10A2010530100
物料号R901111366
流体介质 具有润滑性能的矿物基或合成物，粘度为10至500 mm2/s (cst)
过滤 大公称值10 um (NAS 8)，ISO 4406 19/17/14
安装 无限制
德国力士乐REXROTH螺纹插装阀节流阀订货号和型号：
R901109831 OD210104360000-VSTXX09-36X04
R901109830 OD210103360000-VSTXX09-36X03

力士乐REXROTH流量控制阀，插装式节流阀
标准插孔，规格08
ST-C-06
OD.21.01-X-56
OD.21.01=流量控制阀，插装式节流阀
X=03 防泄漏六角头螺钉
  =04 手动旋转和锁紧螺母
56=标准插孔，规格08
说明
增加从完全关闭到完全开启过程中的节流值，在油口1和油口2之间允许流体双向流动，并对其进行调节。
技术数据大工作压力 350 (5000)bar (psi)
额定流量 40 (11)l/min. (gpm)
流体温度范围 -30至100 (-22至212)?C( ?F)
安装扭矩 39-51 (29-38)Nm (ft-lbs)
重量 0.09 (0.2)kg (lbs)
插孔 CA-08A-2N请参阅样本RC 18325-70
密封套件(仅适用于10个阀的外部密封) 代码|RG08A2010530100
物料号R901101544
流体介质 具有润滑性能的矿物基或合成物，粘度为10至500 mm2/s (cSt)
过滤 大公称值10 um (NAS 8) ISO 4406 19/17/14
安装 无限制
德国力士乐REXROTH螺纹插装阀节流阀订货号和型号：
R901109366 OD21010356-VSTXX06-18X03
R988002556 OD21010356000 ST-C-06
R901109367 OD21010456-VSTXX06-18X04

力士乐螺纹插装阀直动式二位三通电磁阀
标准插孔，规格10
VED-10A-32
OD.13-X-77-Y-00
OD.13=二位三通电磁阀
X=规格10/11/20/30
77=标准插头：CA-10A-3N
Y=70标准类型
  =71旋钮式手动应急操作
00=标准
一般信息
重量 0.22 (0.49)kg (lbs)
安装方向 可选
环境温度范围-线圈30w -30至60 (-22至140) ℃( ?F)
液压
大工作压力油口2-3 280 (4000)bar (psi)
大工作压力油口1 210 (3000)bar (psi)
大流量 20(6)l/min. (gpm)
大内部泄漏在210 bar (30oo psi)时测得（油粘度为46 cSt)  80 (5)cm3/min. (cu.in./min.)
流体温度范围 -20至80 (-4至176)℃(?F)
流体介质 具有润滑性能的矿物基或合成物，粘度为20至380 mm2/s (cSt)
安装扭矩 44-56 (33-41)Nm (ft-lbs)
过滤 大公称值10 um (NAS 8)lSO 4406 19/17/14
插孔 CA-10A-3N(请参阅RC18325-70)
密封套件 代码|RG10A3010530100物料号R9300o099o
密封套件线圈 代码|RG16A1PMVQ0010物料号|R934003962
电气电压类型 直流电压
电磁铁型号 S7
功耗 30w
线圈占空比 %100(请参阅RC18325-90)
公称电压-线圈30w -10 % 10 %
注意∶线圈必须单独订购。
德国力士乐REXROTH螺纹插装阀电磁阀订货号和型号
R901113686 OD131077700000-VED7I3209.77K10.70NCL625&
R901113687 OD131077710000-VED7I3209.77K10.71NCL625&
R901113690 OD132077700000-VED7I3209.77K20.70NCL625&
R901113692 OD132077710000-VED7I3209.77K20.71NCL625&
R901115704 OD133077700000-VED7I3209.77K30.70NCL625&
R901125116 OD131177700000-VED7I3209.77K11.70NCL625&
R901126890 OD131177710000-VED7I3209.77K11.71NCL625&
R901126898 OD133077710000-VED7I3209.77K30.71NCL625&

力士乐REXROTH电磁阀先导式，二通常闭
通用插孔，规格08
VEI-16-08A-NC
OD.15-X-18-Y-Z
OD.15=先导式二通常闭电磁阀
X=01 单向型
  =05 双向型
  =07 单向型，带过滤器
  =31 双向型
  =03 双向型
  =09 单向型
18=通用插孔 CA-08A-2N
Y=A 标准
   =B 旋钮型手动应急操作
   =E 拉动型手动应急操作
   =F 手操作拉动型手动应急操作
Z=0 带丁晴橡胶密封件
  =8 带丁晴橡胶密封件和额外的弹簧，仅适用于03、05、31
  =V 带氟橡胶密封件
  =P 带丁晴橡胶密封件和保护帽，用于旋钮型手动应急操作
  =T 带Viton密封件和保护帽，用于旋钮型手动应急操作
技术数据
新的 VEI-16 系列使用全新的电磁铁理念，实现出色的性能，让插件能够在恶劣的环境下工作。阀体还加入了的液压部件设计，具有出色的液压性能。
技术数据
概述
重量 0.15 kg (0.33 lb)
安装方向 可选
环境温度范围 -30 至 90 ?C（-22 至 194 ?F）
液压
大工作压力 350 bar (5000 psi)
流量范围 0.5 - 40 l/min (0.1 - 11 gpm)
疲劳周期寿命 在 350 bar 时 2 百万个周期;在 420 bar 时 150000 个周期
大内部泄漏： X= 01、05、07 时 5 滴/分钟;X= 31、03、09 时 20 滴/分钟
切换时间 打开 ≤ 50 ms;关闭 ≤ 100 ms
流体温度范围 -20 至 80 ?C（-4 至 176 ?F）
流体介质：具有润滑性能的矿物基或合成物，粘度为 20 至 380 mm2/s (cSt)
安装扭矩 39 - 51 Nm (29 - 38 ft-lb)
建议油液过滤精度 大公称值 10 ?m ；(NAS 8) ISO 4406 19/17/14
MTTFd 150 年
插孔 CA-08A-2N
X=01,05,07 时的密封套件 物料号R901101437
X=31,03,09 时的密封套件 物料号R901101544
密封套件线圈和标准帽 物料号R930067869
密封套件线圈和保护帽仅用于 Y=D 的情况 物料号R930067870
电气
电压类型 直流电压
线圈类型 D36
功耗 20 W
注意：线圈必须单独订购
德国力士乐REXROTH螺纹插装阀电磁阀订货号和型号：
R930058697 OD150118A000000-VEI-016-NC-08A-A-01-0000
R930058427 OD150518A000000-VEI-016-NC-08A-A-05-0000
R930058334 OD153118A000000-VEI-016-NC-08A-A-31-0000

力士乐REXROTH螺纹插装阀
电磁阀先导式提升阀
双向常闭
普通空腔，尺寸08
VEI-16-08A-NC
OD.15 - X - 18 - Y - Z - W
技术数据
新的VEI-16系列采用了一种新的电磁阀概念，提供了卓越的性能，使阀芯能够在恶劣的环境中工作。Cartridges还采用了的液压部件设计，提供了的液压性能。
说明：
在低流量功能或低容量执行机构的情况下，特别建议使用W=000T快速响应版本的VEI-16-08A。对于低流量、低容量功能、低容量执行器，也建议使用直动式电磁阀（VEDT-16-08A）。
技术数据
全体的
重量0.15千克（0.33磅）
安装方向无限制
储存环境温度范围-40至100?C（-40至212?F）
工作环境温度范围
-30至90?C（-22至194?F），W=0000
-30至75?C（-22至167?F），W=000T
盐雾试验
DIN EN ISO 9227:2017-07
500小时
工作压力350巴（5000磅/平方英寸）
流量范围
对于W=0000，0.5-40 l/min（0.1-11 gpm）
对于W=000T，0.5-30 l/min（0.1-8 gpm）
疲劳循环寿命
350巴时200万次循环420巴时150000次循环
内部泄漏：
5滴/分钟，X=01、05、07
20滴/分钟，X=31,03,09
W的切换时间=0000
打开≤50ms
闭合≤100 ms
W=000T的切换时间
打开≤50ms
闭合≤50ms
流体温度范围-20至80?C（-4至176?F）
流体：矿物基或合成材料，在粘度为20至380 mm2/s（cSt）时具有润滑性能
安装扭矩35-43 Nm（26-32 ft-lbs）
建议的流体污染程度
标称值10?m（NAS 8）ISO 4406 19/17/14
MTTFD 150年
空腔CA-08A-2N
X=01、05、07的密封套件
代码RG08A2010520100
材料编号R901101437
X=31,03,09的密封套件
代码RG08A2010530100
材料编号R901101544
密封套件线圈和标准盖
代码RG02Z0010000100
材料编号R930067869
密封套件线圈和保护帽仅适用于Y=D
代码RG03Z0010000100
材料编号R930067870
与电有关的
电压类型直流电压
D36型线圈
对amb.temp的电压公差。参见特性曲线
功耗20 W
注：线圈必须单独订购
德国力士乐REXROTH螺纹插装阀电磁阀订货号和型号：
R930058334 OD153118A000000-VEI-016-NC-08A-A-31-0000

力士乐REXROTH螺纹插装阀
R930053928 04050200270900A-DRFN-16A-09
分流阀和集流阀
旋入式阀门
工作压力350巴（5000磅/平方英寸）
流速80 l/min（21 gpm）
拧入孔CA-16A-4N
产品特性
产品系列的分类
分流阀和集流阀
产品系列类型 DRFN
连接数 3.
压力[bar] 350.
体积流量[l/min] 80
连接类型 旋入式阀
直接预控 预转向
拧入孔 CA-16A-4N
额定流量【l/min】 80
密封材料 NBR
压力流体 HLP，HLP
产品类型 DRFN
产品系列 分流阀和集流阀
重量[kg] 0.41

力士乐螺纹插装阀电磁阀OD153118A000000 R930058334
