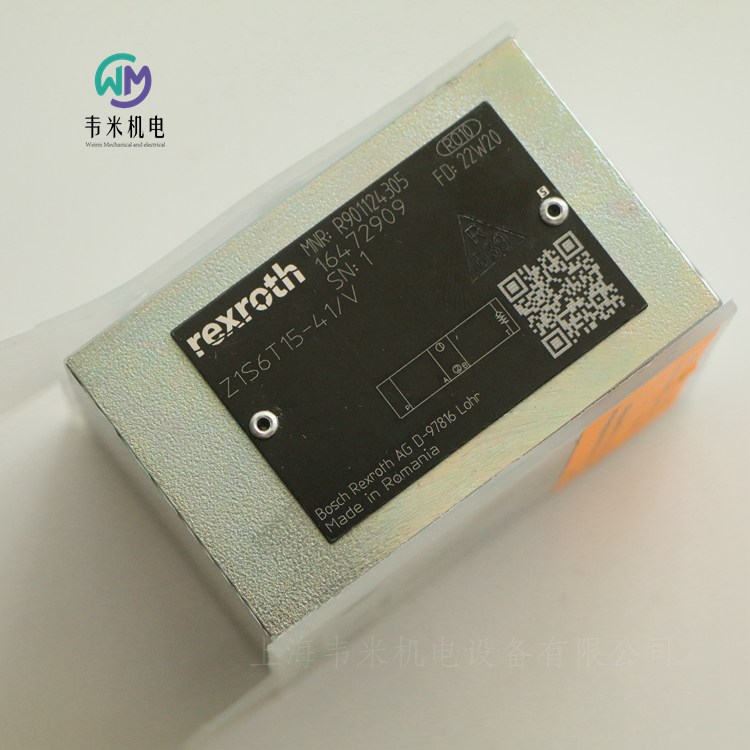

力士乐液控单向阀R901124305 Z1S6T15-41/V，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH单向阀
Z1S 6
规格 6
组件系列 4X
大工作压力 350 bar
大流量 40 l/min
用于垂直叠加的叠加阀
- 作为角阀
- 作为直通阀
油口安装面符合 ISO 4401-03-02-0-05
多种单通道和双通道阻塞功能
由于阀心采用高性能塑料制成，因此具有的密封性
防腐蚀设计
通过更换外部密封圈可轻松调节为用于特殊液压油
带测量油口，可选
可应要求作为单向节流阀提供
Z1S 型阀是一种采用叠加阀板设计的直动式单向阀。
它可用来无泄漏地阻塞一个方向上的流量，同时允许相反方向上的自由回流。
阀心的行程受塑料弹簧座的限制。已安装的弹簧支持闭合运动。当没有液压油流通过阀门时，弹簧将阀心保持在闭合位置。
与直通阀相比，角阀多可以连通或关闭三个内部通道。由保护塞实现止挡和密封功能。
注意：
对于蓝色塑料弹簧座安装在阀板侧时采用的所有安装位置，均不会在此位置使用额外的密封圈！
在组件侧，密封圈（常见）用于密封下游安装的装配。
已安装的塑料弹簧座具有密封功能，不予以拆除或损坏。
德国力士乐REXROTH单向阀：
R901086051 Z1S6P05-41/V
R901086051 Z1S6P05-40/V
R901086052 Z1S6P30-40/V
R901086090 Z1S6D05-40/V
R901086058 Z1S6T05-40/V
R901124305 Z1S6T15-41/V
R901086059 Z1S6T30-40/V

力士乐REXROTH先导式比例溢流阀
(Z)DBE 6, (Z)DBEE 6
R901335463 ZDBEE6VP2-21/315G24K31A1M
规格 6
组件系列 2X
大工作压力 350 bar
大流量 30 l/min
安装位置  任意
重量  2.5kg
存储温度范围  -20 … 80℃
周围温度范围  -20 … 70℃
回流压力 回流压力油口 A，外部先导油
大流量  30l/min
液压油温度范围  -20 … 80℃
粘度范围  15 … 380mm?/s
液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级  等级 20/18/15 符合 ISO 4406 (c)
滞后  ? 3%
重复精度  < ? 2%
线性  ? 3.5%
控制值压力特性曲线的制造公差，与滞后特性曲线和压力增加有关
液压油  HL、HLP
合适的密封材料  NBR/FKM
大线圈电流  1760mA
电磁线圈电阻
20 ?C 时的低温值  5.5Ω
大高温值  8.05Ω
占空比  100%
电源  24VDC
特点
用于限制系统压力的先导式比例阀  分离并卸压以回到油箱
用比例电磁铁操纵
带可旋转和可拆卸线圈的比例电磁铁
用于底板安装或叠加阀板设计：油口安装面符合 ISO 4401-03-02-05 和 DIN24340
阀和控制电子元件都出自同门
型号 DBE 和 ZDBE 的外部控制电子元件
线性化的压力/给定值特性曲线
带集成电子元件 (OBE) 的型号 DBEE 和 ZDBEE
设定值压力特性曲线的制造公差小
(Z)DBE 型先导式比例溢流阀由比例电磁铁启用。此阀门可用于限制系统压力。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。这些阀门的基本构成为先导控制级和主级。先导控制组件由比例电磁铁、阀架和阀座组成。主级由壳体和主阀心装配组成。比例电磁铁将电流按比例转换为机械力。电流的增加会导致线圈磁力相应增加。可通过比例电磁铁 根据控制值设置系统压力。系统向通道 P 处施加的压力作用于主阀芯装配右侧。同时，系统压力将通过装配有喷嘴的控制油路作用于阀芯的弹簧负载侧。通过先导管路的阀座，弹簧腔阀架处压力可克服比例电磁铁 的力。当压力达到预设值时，阀架将被从阀座上提起。此时先导油（取决于型号）即可通过油口 A (Y) 向外泄油或向内部油箱泄油，这也会限制主阀芯弹簧负载侧的压力。如果系统压力继续缓速上升，则阀芯右侧高压将把阀芯向左推进至 P 到 T 的控制位置。在处于小控制电流（对应于零控制值）时，将设置小调定压力。
注意！
防止油箱管路空载运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 1 bar）。
(Z)DBEE 型先导式比例溢流阀由比例电磁铁启用。此阀门可用于限制系统压力。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。这些阀门的基本构成为先导控制级和主级。先导控制组件由比例电磁铁、阀架和阀座组成。在比例电磁铁上，还配备带控制电子元件的壳体。将电源电压和控制值电压施加于连接器。在出厂时已按照非常低的制造公差对控制值压力特性曲线进行了调节。主级由壳体和主阀心装配组成。比例电磁铁将电流按比例转换为机械力。电流的增加会导致线圈磁力相应增加。可通过比例电磁铁 根据控制值设置系统压力。系统向通道 P 处施加的压力作用于主阀芯装配右侧。同时，系统压力将通过装配有喷嘴的控制油路作用于阀芯的弹簧负载侧。通过先导管路的阀座，弹簧腔阀架处压力可克服比例电磁铁 的力。当压力达到预设值时，阀架将被从阀座上提起。此时先导油（取决于型号）即可通过油口 A (Y) 向外泄油或向内部油箱泄油，这也会限制主阀芯弹簧负载侧的压力。如果系统压力继续缓速上升，则阀芯右侧高压将把阀芯向左推进至 P 到 T 的控制位置。在处于小控制电流（对应于零控制值）时，将设置小调定压力。
注意！
防止油箱管路空载运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 1 bar）。
R901304331 DBE6-21/100G24K4M


力士乐REXROTH比例溢流阀
型号 DBEP
通径 6
1X 系列
高工作压力 100 bar
大流量 8 L/min
-閥用於限制系統壓力
-比例電磁斅驅動
-底板安裝：安裝面按 DIN 24 340 A6 型
-閥與電控器集成在一起
-電控器
歐洲卡規格模擬放大器 VT-VSPA1-1（1 個電磁斅）
VT 2000（1 個電磁斅）
VT 3000（1 個斜坡）；
VT 3006（5 個斜坡）；
歐洲卡規格數字放大器 VT-VSPD1-1
-可選特殊保護裝置
DBEP 型比例溢流閥為比例電磁斅直控式閥，它將輸入電信號轉化為壓力輸出信號，用來限制系統壓力。
比例電磁斅為可控濕式直流電磁斅，它將電流值按比例轉化為機械力，電流值的增加將導致電磁斅輸出力相應的增加。在整個控制行程中，設定的電磁力保持穩定。
比例溢流閥主要由一個或兩個比例電磁斅、閥體、閥芯）及一個或兩個錐閥組成。
比例電磁斅力作用於錐閥，A 口中的壓力通過閥芯中的半圓孔作用於錐閥，推動力和電磁斅力成比例。
如果推動力大於電磁斅力，錐閥左移，A 口到 T 口的油路接通。先導油一直流動至推動力和電磁斅力之間再次平衡。
比例溢流閥可通過比例電磁斅無級調節。在靜止位置時，如比例電磁斅斷電時，油口 A、B 和 P 與T 口連通，油液無阻尼回油箱。P 口流到 A 口或 B 口的流量由閥芯中的節流來限制。
注意！
為了優化閥的功能，開始運行時必須放氣：
-移除螺絲 8、9，
-通過打開的螺紋孔 8、9 填充油液
-直至不再有氣泡時再擰上螺絲 8、9。
要防止回油箱管路油液排空，某些情況下應在回油管路安裝一個背壓閥（背壓約為 2 bar）
概述
安裝 任意
存儲溫度範圍  -20 至 80?C
環境溫度範圍  -20 至 70?C
重量 C 型   2.6kg
A、B 型  1.6kg
液壓
工作壓力 油口P    50 至 100bar
油口 A, B    0 至 50bar
油口 T   30bar
流量（?p = 50 bar） C 型   8L/min
（帶節流口“06”） A、B 型   4L/min
油液 礦物油（HL, HLP）按 DIN 51 524；磷酸脂（HFD-R）
油液溫度範圍    -20 至 80?C
粘度    2.8 至 380mm?/s
污染度等級 油液高污染等級按 ISO 4406（C）20/18/15（在液壓系統中必須達到元件要求的清潔度等級，有效的過濾防止出現問題，也延長了元件的使用壽命。）
滯環   ≤ 3%
重複精度    ≤ 1%
響應靈敏度    ≤ 1%
反向誤差    ≤ 1%
電氣
電源   24 V DC
電磁鐵公稱電流   700mA
線圈電阻 20 ?C 下測得   19.5?
值   28.8?
線圈溫度   至 150 ?C
持續帶載時間    100%
電氣接線 帶插座，按 DIN EN 175 301-803；接頭，按 DIN EN 301-803 2）
閥保護等級，按 DIN 40 050   IP （帶固定及安裝插頭）
電控器
歐洲卡規格放大器 （另行訂貨）
模擬 VT-VSPA1-1見樣本 RC 30 111  僅適用於類型A或B
 模擬 VT2000見樣本 RC 29 904  僅適用於類型A或B
帶 1 次斜坡 模擬 VT3000見樣本 RC 29 935
帶 5 次斜坡 模擬 VT3006見樣本 RC 29 926
數字 VT-VSPD-1見樣本 RC 30 123
德国力士乐REXROTH比例溢流阀订货号和型号：
R900573436 ZDBEP6A06-13/45AG24NK4M


力士乐REXROTH带电磁启动的直动式方向滑阀
WE 6...E
规格 6
组件系列 6X
大工作压力 350 bar
大流量 (DC) 80 l/min
大流量 (AC) 60 l/min
三位四通、二位四通或二位三通型号
油口安装面，符合 ISO 4401-03-02-0-05（带或不带孔）
高功率线圈，可选旋转 90?
电气连接作为单个或对中连接
辅助操纵装置，可选
阀芯位置监控，可选
当电压 > 50 VAC 或 > 75 VDC 时，CE 符合性符合低电压指令 2014/35/EU
电磁线圈是经过认可的组件，带有 UR 标记，符合 UL 906，版本 1982，可选
通过 CSA 认证，可选
WE 型号的方向阀为电磁线圈操作方向滑阀，该阀可用作电磁组件。它们用于控制流动的开始、停止和方向。
该方向阀的基本构成为壳体、一个或两个电磁铁、控制阀芯和复位弹簧。
在断电状态下，控制阀芯由复位弹簧保持在中间位置或初始位置（版本 "O" 除外）。
接通液压油中的电磁铁时，控制阀芯从其静止位置到所需的终端位置。这样可根据所选符号发出所需的流体方向。
在关闭电磁铁后，控制阀芯将被推回至中间位置或初始位置（带 "OF" 器的阀和不带弹簧类型 "O" 的阀除外）。
辅助操作可在磁铁不通电的情况下手动切换阀门。
液压系统必须正确排风，以确保正常运行。
不带弹簧复位 "O"（仅适用于符号 A、C 和 D）
这种型号为带两个切换位置和两个电磁铁且不带器的方向阀。在控制阀芯处不带弹簧复位的阀在断电状态下无确定的初始位置。
不带弹簧复位，带器 "OF"（仅适用于符号 A、C 和 D）
这种型号为带两个开关位置和两个电磁铁且带器的方向阀。控制阀芯通过器固定在相应的切换位置。因此，在操作过程中，无需向电磁铁施加电流，这有助于节能操作。
型号 "73...A12"（软切换行为）
控制阀芯和电磁线圈的组成减少了阀门打开或关闭时发生的换向行程的次数。与标准阀相比，换向行程（测量为加速度值 a）可以减少约 85 %，具体取决于控制阀芯的型号（参见 "加速度值"）。
注意：
连接两个或多个阀门的泄油管路中的压力峰值可能导致带有器的型号发生意外的控制阀芯运动。建议铺设单独的回油管路或在泄油管路中安装单向阀。
由于设计原理，阀门会发生内部泄漏，泄漏量在使用寿命期间会增加。
节流插件
根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。
德国力士乐REXROTH电磁阀订货号和型号：
R900561180 3WE6A62/EG24N9K4
R900915873 3WE6A62/EG24N9K4/V
R900935575 3WE6A62/EG220N9K4/V
R900915672 3WE6A62/EW230N9K4
R978017740 3WE6A6X/EG24N9K4/62
R900561270 3WE6B62/EG24N9K4
R900948958 3WE6B62/EG24N9K4/V
R900907814 3WE6B9-62/EG24N9K4
R900561272 4WE6C62/EG24N9K4
R900901748 4WE6C62/EW110N9K4
R900908879 4WE6D62/EG110N9K4
R900944594 4WE6D62/EG110N9K4/V
R900561274 4WE6D62/EG24N9K4
R900564105 4WE6D62/EG24N9K4/V
R900908590 4WE6D62/EG24N9K4/B12
R900903081 4WE6D62/EG205N9K4
R900916984 4WE6D62/EG220N9K4
R901008688 4WE6D62/EG220N9K4/V
R900551704 4WE6D62/EW110N9K4
R900909559 4WE6D62/EW230N9K4
R900917825 4WE6D62/EW230N9K4/V
R901483086 4WE6D62/OFEG110N9K4/B12
R900567512 4WE6D62/OFEG24N9K4
R900907727 4WE6D62/OFEG24N9K4/B08
R900903465 4WE6D62/OFEG24N9K4/V
R900920691 4WE6D62/OFEG220N9K4
R900922533 4WE6FB62/EG24N9K4
R900567997 4WE6J73-62/EG24N9K4/A12
R900561290 4WE6JA62/EG24N9K4
R900931967 4WE6JA62/EG24N9K4/B08
R900901751 4WE6L62/EG24N9K4
R900903463 4WE6L62/EG24N9K4/V
R900577475 4WE6M62/EG24N9K4
R900571012 4WE6R62/EG24N9K4
R900905896 4WE6Y62/EW110N9K4
R900556472 4WE6Y62/EG24K4QMAG24
R900561276 4WE6Y62/EG24N9K4
R900909178 4WE6Y62/EG24N9K4/B08
R900917497 4WE6Y62/EG24N9K4/B10
R900922335 4WE6Y62/EG220N9K4
R900765505 4WE6Y62/EG26N2K4K
R901073870 3WE6A62/OFEG220N9K4
R901235381 4WE6D46-62/OFEG24N9K72LSO407
R900561274 4WE6D6X/EG24N9K4
R900574632 4WE6D62/EG24K4QMBG24
R900909559 4WE6D6X/EW230N9K4
R900546257 4WE6D73-62/EG24N9K4/A12
R900924524 4WE6D73-62/EG24N9K4/A12V
R901235374 4WE6D73-6X/EG24N9K72L/A12
R901235373 4WE6D73-62/EG24N9K72L/A12=AN
R900927437 4WE6D73-62/EG24N9K4/A12B10
R900561278 4WE6E62/EG24N9K4
R900903464 4WE6E62/EG24N9K4/V
R900921477 4WE6E62/EG24N9K4/B10
R900558641 4WE6E62/EW110N9K4
R900912492 4WE6E62/EW230N9K4
R901259406 4WE6E73-62/EG24N9K72L/A12=AN
R900561280 4WE6EA62/EG24N9K4
R900561281 4WE6EB62/EG24N9K4
R901162080 4WE6EB62/EG220N9K4
R901034409 4WE6E6X/BG24NXDZ2/V
R900551703 4WE6J62/EW110N9K4
R900908878 4WE6J62/EG110N9K4
R900561288 4WE6J62/EG24N9K4
R900901045 4WE6J62/EG24N9K4/B08
R900548271 4WE6J62/EG24N9K4/B10
R900922535 4WE6J62/EG24N9K4/B20
R900911762 4WE6J62/EW230N9K4
R900912079 4WE6J62/EW230N9K4/B10
R900548772 4WE6J62/EG24N9K4/V
R900922207 4WE6J62/EG220N9K4
R901235012 4WE6J62/EG24N9K72L
R900548271 4WE6J6X/EG24N9K4/B10
R900765511 4WE6J62/EG26N2K4K
R900561291 4WE6JB62/EG24N9K4
R900932917 4WE6JB62/EG24N9K4/V
R900561292 4WE6Q6X/EG24N9K4
R901235370 4WE6Q62/EG24N9K72L
R900942675 4WE6PA62/EG24N9K4
R901396247 4WE6U62/EG110N9K4/V
R900940418 4WE6Y11-62/EG24N9K4
R900909415 4WE6Y62/EW230N9K4
R900923204 4WE6Y62/EG24N9K4QMAG24
R900561286 4WE6H62/EG24N9K4
R900549534 4WE6HA62/EG24N9K4
R900912494 4WE6H62/EW230N9K4
R900913702 4WE6H73B62/EG24N9K4/A12
R900561282 4WE6G62/EG24N9K4
R900912493 4WE6G62/EW230N9K4
R900561284 4WE6GA62/EG24N9K4
R900578186 4WE6UA62/EG24N9K4
R901396248 4WE6U62/EG220N9K4/V
R901509281 4SEC6E2X/G24N9K4


力士乐REXROTH电磁阀4WE6J6X/EG24N9K4
R900561288 4WE6J62/EG24N9K4
标称尺寸6，符号J，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
直动式
滑阀
产品特性
连接类型  ISO 4401-03-02-0-05
压力[bar] 350
体积流量[l/min] 80
活塞符号 符号J
连接类型 板式结构
标称尺寸 6.
操作类型 带磁性驱动
连接数 4.
开关位置数量 3.
电源电压 24伏直流电
电气插头 设备插头3针（2 PE）
电气连接说明 符合EN 175301-803的装置插头3针（2 PE）
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 1.99


力士乐REXROTH电磁阀4WE6Y6X/EW230N9K4
R900909415 4WE6Y62/EW230N9K4
标称尺寸6，符号Y，带磁铁的电动，230 V AC 50/60Hz
高功率范围的工业液压阀。根据液压符号可靠切换油流向
滑阀
直动式
产品特性
连接类型 ISO 4401-03-02-0-05
压力[bar] 350
体积流量[l/min] 60
活塞符号 符号Y
标称尺寸 6
操作类型 带磁性驱动
连接数 4
开关位置数量 2
电源电压 230 VAC 50/60Hz
电气插头 设备插头3针（2?PE）
电气连接说明 符合EN 175301-803的装置插头3针（2╝PE）
符合性说明 CE，低压指令2014/35/EUCSA根据CSA C22.2第139-1982号批准
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 1.320

力士乐REXROTH电磁阀4WE6Y6X/EG24N9K4QMAG24
R900923204 4WE6Y62/EG24N9K4QMAG24
标称尺寸6，符号Y，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
带阀芯位置监测A
直动式
滑阀
产品特性
连接类型 ISO 4401-03-02-0-05
压力[bar] 350
体积流量[l/min] 70
活塞符号 符号Y
标称尺寸 6
操作类型 带磁性驱动
连接数 4.
开关位置数量 2.
电源电压 24伏直流电
电气插头 设备插头3针（2 PE）
电气连接说明 符合EN 175301-803的装置插头3针（2 PE）
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 1.650

力士乐REXROTH电磁阀4WE6Y6X/EG24N9K4/V
R900909636 4WE6Y62/EG24N9K4/V
标称尺寸6，符号Y，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
直动式
滑阀
产品特性
连接类型 ISO 4401-03-02-0-05
压力[bar] 350
体积流量[l/min] 70
活塞符号 符号Y
连接类型 板式结构
标称尺寸 6
操作类型 带磁性驱动
连接数 4
开关位置数量 2
电源电压 24伏直流电
电气插头 设备插头3针（2 PE）
电气连接说明 符合EN 175301-803的装置插头3针（2 PE）
压力流体 HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件 FKM
重量[kg] 1.461

力士乐REXROTH电磁阀R900561276 4WE6Y6X/EG24N9K4
R900561276 4WE6Y62/EG24N9K4
标称尺寸6，符号Y，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
直动式
滑阀
产品特性
连接类型 ISO 4401-03-02-0-05
压力[bar] 350
体积流量[l/min] 70
活塞符号 符号Y
连接类型 板式结构
标称尺寸 6
操作类型 带磁性驱动
连接数 4
开关位置数量 2
电源电压 24伏直流电
电气插头 设备插头3针（2 PE）
电气连接说明 符合EN 175301-803的装置插头3针（2 PE）
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 1.455

力士乐REXROTH电磁阀4WE6U6X/EG110N9K4/V
R901396247 4WE6U62/EG110N9K4/V
标称尺寸6，符号U，带磁铁的电动，110 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
直动式
滑阀
产品特性
连接类型 ISO 4401-03-02-0-05
压力[bar] 350
体积流量[l/min] 80
活塞符号 符号U
标称尺寸 6
操作类型 带磁性驱动
连接数 4
开关位置数量 3
电源电压 110伏直流电
电气插头 设备插头3针（2 PE）
电气连接说明 符合EN 175301-803的装置插头3针（2 PE）
符合性说明 CE，低压指令2014/35/EUCSA根据CSA C22.2第139-1982号批准
压力流体 HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件 FKM
重量[kg]1.940

力士乐液控单向阀R901124305 Z1S6T15-41/V
