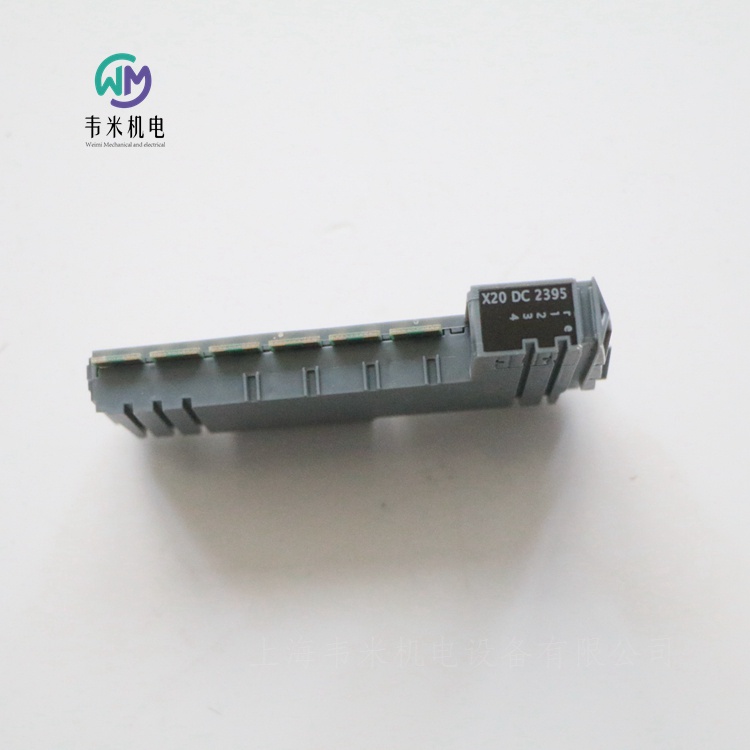

贝加莱计数功能模块X20DC2395，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，现货库存，价格实惠；热诚欢迎新老客户咨询购买！

贝加莱B&R计数功能模块
物料号:
X20DC2395
描述:
24 VDC编码器输入
SSI、ABR、AB或用于输入的事件计数器
输出脉冲宽度调制
编码器电源的24 VDC和GND
该模块是一个多功能计数器模块。它可以连接到一个SSI编码器、一个ABR编码器、两个AB编码器或四个事件计数器。两个输出可用于脉宽调制。这些功能也可以混合使用。
简短描述
I/O模块1个SSI绝对编码器24V，1个ABR增量编码器24V，2个AB增量编码器24V、4个事件计数器或2个脉宽调制、时间测量、相对时间戳
一般信息
输入电压24 VDC-15%/ 20%
B&R ID代码0x1CD4
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输出是，使用LED状态指示器和软件（输出状态）
功耗
总线0.01 W
内部I/O 1.4 W
致动器（电阻式）引起的额外功耗[W]-
信号线的类型所有信号线必须使用屏蔽线。
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55?C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55?C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
增量式编码器
数量2
编码器输入24 V，不对称
计数器大小16/32位
输入频率大值。100千赫
评估4x
编码器电源模块内部，大600 mA
编码器电源过载特性防短路、防过载
SSI绝对编码器
数量1
编码器输入24 V，不对称
计数器大小32位
大传输速率125 kbit/s
编码器电源模块内部，大600 mA
编码灰度/二进制
CLK：大输出电流。100毫安
编码器电源过载特性防短路、防过载
事件计数器
数量4
标称电压24 VDC
方波脉冲信号形式
评估每条边，循环计数器
输入频率大值。100千赫
约24 VDC时的输入电流。1.3毫安
输入电阻18.4 kΩ
通道和母线之间的绝缘电压500 V
计数器频率200 kHz
计数器大小16/32位
输入滤波器
硬件≤2?s
软件-
切换阈值
低<5 VDC
高>15 VDC
边缘检测/时间测量
可能的测量各种通道的门时间、周期持续时间、边缘偏移
每个模块的测量多9个
每个通道的测量多2个
计数器大小16位
计数器频率
内部8 MHz、4 MHz、2 MHz、1 MHz、500 kHz、250 kHz、125 kHz、62.5 kHz
方波脉冲信号形式
测量类型连续或触发
数字输出
数量2
变体推/拉/推-拉
标称电压24 VDC
开关电压24 VDC-15%/ 20%
标称输出电流0.1 A
总标称电流0.2 A
输出电路汇点或源
输出保护过电流或短路时的热关闭，用于切换电感负载的集成保护
脉冲宽度调制
周期持续时间41.6?s至1.36 s
周期持续时间n/48000 s的系数，n=2到65535
脉冲持续时间0到100
脉冲持续时间的分辨率0.1%
执行器电源模块内部，大600 mA
诊断状态输出监测
输出关闭时的泄漏电流大值。25?A
0.1 A标称电流下的残余电压<0.9 V
峰值短路电流<10 A
在过载停机或短路停机的情况下打开大约。10毫秒（取决于模块温度）
切换延迟
0→ 1<2?s
1.→ 0<2?s
开关频率
大电阻负载。24千赫
感应负载请参阅“切换感应负载”一节。
关闭感应负载时的制动电压开关电压 0.6 VDC
通道和母线之间的绝缘电压500 V
电气特性
电气隔离
与编码器和输出隔离的总线
输出未与输出和编码器隔离
编码器未与编码器隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5?C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60?C
垂直安装方向-25至50?C
减额-
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5 0.2mm

贝加莱B&R数字输入模块
物料号:
X67SI8103
描述:
8个安全数字输入，汇聚电路
2个脉冲输出-可用于所有4个阴性连接器
2个标准输入，汇点电路
2个标准输出，源电路
设备电源
可为每个通道配置的软件输入过滤器
标准化的8引脚M12设备接口
该模块配备了8个安全数字输入。它们的额定电压为24 VDC。
该模块可用于读取安全相关应用中的各种数字信号，高可达PL e或SIL 3。
该模块配备了可单独配置的过滤器，用于开启和关闭行为。该模块还提供用于诊断传感器线路的脉冲信号。
简短描述
I/O模块2x M12接口，每个接口具有2个安全的A类数字输入和2个脉冲输出，24 VDC，
2x标准化8引脚M12设备接口，每个接口具有1个无安全功能的数字输入和2个安全A类数字输入和两个脉冲输出，24 VDC和1个无安全功能的数字输出，24 VDC0.6A和1个设备电源，24 VDC，2A
一般信息
B&R ID代码0xBB7C
系统要求
Automation Studio 3.0.81.15或更高版本
Automation Runtime 3.00或更高版本
SafeDESIGNER 2.70或更高版本
安全版本1.2或更高版本
mapp技术包mapp安全5.7.0或更高版本
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
I/O功能是，使用LED状态指示灯和软件
停电模式
示波器模块
功能模块功能
独立模式否
大I/O循环时间1毫秒
连接类型
X2X链路M12，B编码
输入/输出M12 8引脚或M12 5引脚，A编码
I/O电源M8，4针
功耗
总线0.9 W
内部I/O 2.1 W
致动器（电阻式）引起的额外功耗[W]
数字输出0.216
脉冲输出0.192
电气隔离
通道-总线是
通道-通道号
认证
CE是
UKCA是
功能安全cULus FSPC E361559
能源和工业系统
功能安全认证
ANSI UL 1998:2013
功能安全IEC 61508:2010，SIL 3
EN 62061:2005/A2:2015，SIL 3
EN ISO 13849-1:2015，类别。4/PL e
IEC 61511:2004，SIL 3
功能安全EN 50156-1:2004
ATEX 2区，II 3G Ex nA IIA T5 Gc
IP67，Ta=0-高60?C
T?V 05 ATEX 7201X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
EAC是
KC是
安全特性
EN ISO 13849-1:2015
类别类别。3当使用单独的输入通道时，
Cat。4当使用输入通道对（例如SI1和SI2）或多于2个输入通道时
PL PL e
直流>94%
任务时间大值。20年
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
SIL CL SIL 3
SFF>90%
PFH/PFHd
openSAFETY有线可忽略
openSAFETY无线<1*10-14*每小时openSAFETY数据包数
验证试验间隔（PT）20年
安全数字输入
EN ISO 13849-1:2015
当使用单个输入通道时，每通道100年的MTTFD，
使用输入通道对（例如SI1和SI2）或2个以上输入通道时2500年
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
每个通道的PFH/PFHd<1*10-10
每个通道的PFD<2*10-5
24 VDC输出
输出电压24 VDC-15%/ 20%
输出电流2 A
I/O电源
标称电压24 VDC
电压范围18至30 VDC
综合保护反极性保护
数字输入
数量2
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/ 20%
小24 VDC时的输入电流。2 mA至大7.24 mA
输入电路接收器
输入滤波器
硬件≤150μs
输入电阻小值。3.3 kΩ
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
安全数字输入
数量8
变体类型A
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入滤波器
硬件≤150μs
软件可在0到500毫秒之间配置
输入电路接收器
输入电压24 VDC-15%/ 20%
小24 VDC时的输入电流。2 mA至大8.28 mA
输入电阻小值。2.9 kΩ
错误检测时间200毫秒
通道和母线之间的绝缘电压500 V
切换阈值
低<5 VDC
高>15 VDC
信号源（脉冲输出或外部信号）和输入之间的线路长度Max。60米，带非屏蔽线
屏蔽线大400米
数字输出
数量2
可变FET，正开关，输出电平可读
标称电压24 VDC
开关电压I/O电源减去RDS引起的电压降（打开）
大开关频率参见“输出通道的涌入电流行为”一节。
标称输出电流0.6 A
总标称电流1.2 A
输出保护参见“输出通道的涌入电流行为”一节。
输出关闭时的泄漏电流<500μA
RDS（开）300米?
峰值短路电流参见“输出通道的涌入电流行为”一节。
关闭感应负载时的制动电压50 VDC
通道和母线之间的绝缘电压500 V
大电容负载100 nF
峰值输出电流1A
脉冲输出
数量8
变体推拉
标称输出电流40 mA
输出保护在过载或短路的情况下关闭单个通道
峰值短路电流25 A，持续15?s
短路电流100 mAeff
输出关闭时的泄漏电流0.1 mA
RDS（开）60Ω
开关电压I/O电源减去RDS引起的电压降（打开）
总标称电流80 mA
操作条件
安装方向
任何是
安装高程高于海平面0至2000m，无限制
防护等级符合EN 60529 IP67
环境条件
温度
操作-40至60?C
存储-40
运输-40至85?C
机械性能
尺寸
宽度53毫米
高度85 mm
深度42 mm
重量190克
连接的扭矩
M8  0.4牛米
M12  0.6牛米

贝加莱B&R步进电机模块
物料号:
X67SM2436
描述:
2个步进电机，24至38.5 VDC?25%，3 A（峰值5 A）
当前值分辨率为1%
升压、额定和保持电流可单独配置
38.5 kHz PWM频率
集成电机检测
256微步
失速检测
Automation Studio和CNC应用程序的完全集成
2x 3输入，24 VDC，可配置用于ABR增量编码器
集成防短路编码器电源
基于CANopen通信配置文件DS402的功能模型3（“斜坡”）
NetTime时间戳：位置更改，触发时间
步进电机模块用于控制多达2个步进电机，额定电压为24至38.5 VDC?25%，电机电流高达3 a（峰值5 a）。
此外，该模块有6个数字输入，可用作限位开关或编码器输入。
由于线圈电流的单独调节，电机仅在实际需要的电流下运行。这简化了可用电机的选择，并防止了不必要的加热。由于这会影响能耗和热负荷，因此对整个系统的使用寿命有积极影响。通过使用可独立调节的保持、升压和额定电流值，实现了完全的灵活性。微步的电流会自动调整到配置的电流值。
电机自动识别系统在静止状态下是一个巨大的帮助。步进电机模块可以使用其线圈特性来识别连接的电机，并以模拟值的形式产生反馈。这不仅可以检测接线错误，还可以检测错误使用的不正确电机类型。失速检测机构被集成以分析电动机负载。失速的检测是通过可配置的阈值来定义的。这允许在许多不同类型的应用中精确地检测过载或电机静止。
简短描述
用于控制步进电机的I/O模块2个全桥
一般信息
B&R ID代码0x1DCB
每个通道的状态指示器I/O功能、电源电压、总线功能
Diagnostics
I/O电源是，使用LED状态指示灯和软件
电机状态是，使用LED状态指示灯和软件
连接类型
X2X链路M12，B编码
输入/输出4x M12，A编码
I/O电源M8，4针
功耗
X2X链路电源0.75 W
内部I/O
24 VDC时1.7 W
48 VDC时2 W
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA IIA T5 Gc
IP67，Ta=0-高60?C
T?V 05 ATEX 7201X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
EAC是
KC是
电机桥-动力装置
数量2
2相双极步进电机（全桥）
标称电压24至38.5 VDC?25%
标称电流3 A
大电流/电机5 A持续2 s（在大3 A下至少10 s的恢复时间后）
大电流/模块8 A
控制器频率38.5 kHz
直流母线电容200?F
步长分辨率每完整步长256微步
I/O电源
标称电压24至38.5 VDC?25%
功耗
传感器电源大值。0.96 W
综合保护
反极性保护无
数字输入
数量6
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/ 20%
约24 VDC时的输入电流。4毫安
输入电路接收器
输入滤波器
硬件<5?s
软件-
输入电阻类型。5.4 kΩ
附加功能2x ABR增量编码器
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
ABR增量编码器
数量2
编码器输入24 V，不对称
计数器大小16位
输入频率大值。50千赫
评估4x
编码器电源模块内部，每个编码器大20 mA
方波脉冲信号形式
计数器1输入1到3
计数器2输入4到6
计数器频率大值。200千赫
传感器电源
电源电压24 VDC
短路保护是
电源电压
20毫安/组20 VDC时的小电压
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
任何是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5?C
防护等级符合EN 60529 IP67
环境条件
温度
操作0至50?C
减额-
储存-25至85?C
运输-25至85?C
机械性能
尺寸
宽度53毫米
高度85 mm
深度42 mm
重量195克
连接的扭矩
M8  0.4牛米
M12  0.6牛米

贝加莱B&R温度测量模块
物料号:
X67AT1322
描述:
电阻温度测量的4个输入
PT100、PT1000等电阻式温度传感器
直接电阻测量
每个通道的可配置传感器类型
2线和4线测量
该模块是用于KTY10、KTY84、Pt100和Pt1000电阻温度传感器的温度模块。传感器可以通过2线或4线连接进行连接。可以针对每个输入选择性地设置传感器类型。
简短描述
用于KTY10-6、KTY84-130、Pt100或Pt1000电阻温度测量的I/O模块4输入
一般信息
B&R ID代码0x1488
每个通道的状态指示器I/O功能、电源电压、总线功能
Diagnostics
输入是，使用LED状态指示灯和软件
I/O电源是，使用LED状态指示灯和软件
连接类型
X2X链路M12，B编码
输入4x M12，A编码
I/O电源M8，4针
功耗
内部I/O 1.5 W
X2X链路电源0.75 W
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA IIA T5 Gc
IP67，Ta=0-高60?C
T?V 05 ATEX 7201X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
EAC是
KC是
I/O电源
标称电压24 VDC
电压范围18至30 VDC
综合保护反极性保护
电阻测量温度输入
2线或4线连接的恒流电源的输入电阻测量
数字转换器分辨率16位
过滤时间可配置在2到20毫秒之间
转换时间
相同的传感器类型，每个通道75 ms，带50 Hz滤波器
切换传感器类型时，每通道195 ms，带50 Hz滤波器
转换程序西格玛-德尔塔
用于电阻测量的输出格式INT或UINT
传感器
传感器类型可按通道配置
KTY10-6-50至145?C
KTY84-130-40至300?C
Pt100-200至850?C
Pt1000-200至850?C
电阻测量范围0.1至4500Ω/0.05至2250Ω
传感器标准EN 60751
共模范围?1 VDC
通道和母线之间的绝缘电压500 V
线性化方法软件
测量电流250?A?1.25%
参考4530Ω?0.1%
允许的输入信号短期大值?30 V
25?C时的大误差
增益0.01%
偏移0.015%
大增益漂移0.003%/?C
大偏移漂移5.25 mΩ/?C
非线性<0.002%
信道间串扰<-70dB
温度传感器分辨率
KTY10-6 1 LSB=0.1?C
KTY84-130 1 LSB=0.1?C
Pt100 1 LSB=0.1?C
Pt1000 1 LSB=0.1?C
电阻测量分辨率
G=1 1 LSB=类型。69.1223 mΩ?0.1%
G=2 1 LSB=类型。34.5611 mΩ?0.1%
