供应

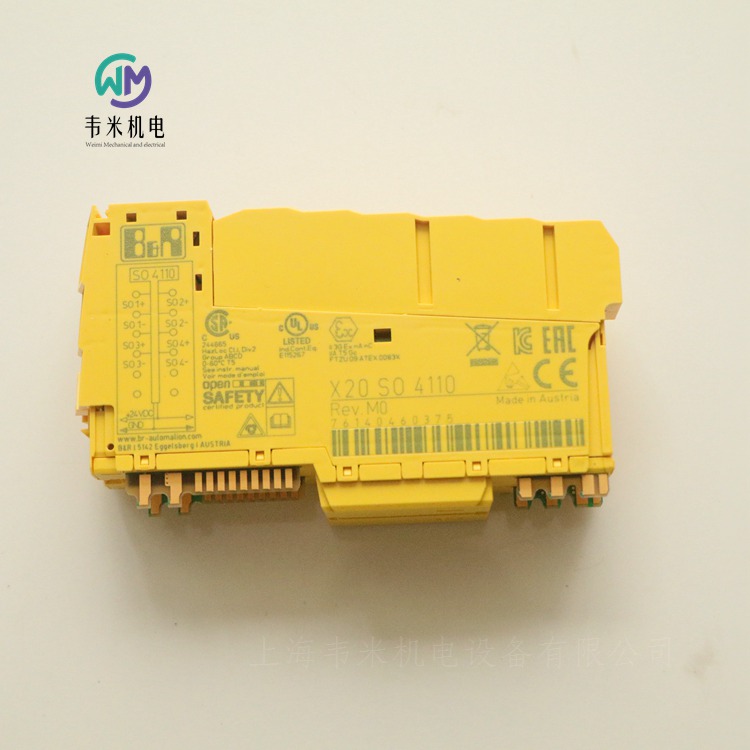

贝加莱B&R数字量输出模块X20SO4110，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，现货库存，价格实惠；热诚欢迎新老客户咨询购买！

贝加莱数字量输出模块
物料号:
X20SO4110
描述:
4个0.5安的安全数字输出
源电路
输出类型A
电流监测
开路检测
集成输出保护
该模块配备了4个安全数字输出。标称输出电流为0.5 A。
该模块可用于控制PL e或SIL 3以下安全相关应用中的执行机构。
输出是使用半导体技术设计的，因此安全相关特性不取决于操作周期的数量。“高侧低侧”变体（输出类型A）仅限于没有参考电势的执行机构（例如继电器、阀门）。A型输出具有与安全相关的优点，因为在所有错误情况下，致动器的连接电缆都可以切断。当发生网络错误时，安全的数字输出通道提供防止自动重启的保护，还使用电流测量进行开路检测。
此模块是为X20 12引脚接线板设计的。
简短描述
I/O模块4个安全的A类数字输出，带电流监测，24 VDC，0.5 A，OSSD<500?s
一般信息
B&R ID代码0x1DBE
系统要求
Automation Studio 3.0.71或更高版本
Automation Runtime 2.95或更高版本
SafeDESIGNER 2.58或更高版本
安全版本1.1或更高版本
mapp技术包mapp安全5.7.0或更高版本
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输出是，使用LED状态指示器和软件
停电模式
示波器模块
功能模块功能
独立模式否
最大I/O循环时间800?s
功耗
总线0.25 W
内部I/O 1.3 W
致动器引起的额外功耗（电阻式）[W]0.24
电气隔离
通道-总线是
通道-通道号
认证
CE是
UKCA是
功能安全cULus FSPC E361559
能源和工业系统
功能安全认证
ANSI UL 1998:2013
功能安全IEC 61508:2010，SIL 3
EN 62061:2005/A2:2015，SIL 3
EN ISO 13849-1:2015，类别。4/PL e
IEC 61511:2004，SIL 3
功能安全EN 50156-1:2004
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：A（0至45?C）
湿度：B（高达100%）
振动：A（0.7 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC21B
温度：5-45?C
振动：0.7 g
EMC：桥梁和露天甲板
EAC是
KC是
安全特性
EN ISO 13849-1:2015
类别类别。3如果参数“Disable OSSD=Yes-Warning”，
猫4如果参数“禁用OSSD=否”
PL PL d如果参数“Disable OSSD=Yes-Warning”，
PL e如果参数“Disable OSSD=No”
DC>60%，如果参数“禁用OSSD=是-警告”，
>如果参数“Disable OSSD=No”，则为94%
任务时间最大值。20年
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
SIL CL SIL 2，如果参数“禁用OSSD=是-警告”，
SIL 3，如果参数“禁用OSSD=否”
如果参数“禁用OSSD=是-警告”，则SFF>60%，
>如果参数“Disable OSSD=No”，则为90%
PFH/PFHd
openSAFETY有线可忽略
openSAFETY无线<1*10-14*每小时openSAFETY数据包数
验证试验间隔（PT）20年
安全数字输出
EN ISO 13849-1:2015
如果参数“Disable OSSD=Yes-Warning”，则每通道100年MTTFD，
2500年，如果参数“禁用OSSD=否”
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
每个通道的PFH/PFHd<5*10-8if参数“Disable OSSD=Yes-Warning”，
<1*10-10if参数“Disable OSSD=No”
每个通道的PFD<1*10-3，如果参数“禁用OSSD=是-警告”，
<2*10-5如果参数“禁用OSSD=否”
I/O电源
标称电压24 VDC
电压范围24 VDC-15%/ 20%
综合保护反极性保护
安全数字输出
数量4
变体FET，1x正开关，1x负开关，A型，输出电平可读，开路检测
标称电压24 VDC
标称输出电流0.5 A
总标称电流2 A
输出保护参见“输出通道的涌入电流行为”一节。
关闭感应负载时的制动电压最大值。90伏直流电
开路检测通过内部电流测量，
输出电流<10 mA：信号“CurrentOK”=FALSE，
输出电流10至50 mA：信号“CurrentOK”=未定义，
输出电流>50 mA：信号“CurrentOK”=TRUE
错误检测时间1秒
通道和母线之间的绝缘电压500 V
峰值短路电流参见“输出通道的涌入电流行为”一节。
输出关闭时的泄漏电流<10?A
RDS（开）240米?
开关电压I/O电源减去RDS引起的电压降（打开）
最大开关频率参见“输出通道的涌入电流行为”一节。
测试脉冲长度最大值。500?s
两个测试脉冲之间的时间最小值。49.5毫秒
最大电容负载100 nF
操作条件
安装方向
水平是
垂直是
安装高程高于海平面0至2000m，无限制
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向0至60?C
垂直安装方向0至50?C
减额—参见“减额”一节。
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注：单独订购1x安全键接线板。
单独订购1x安全键控总线模块。
节距25 0.2mm
