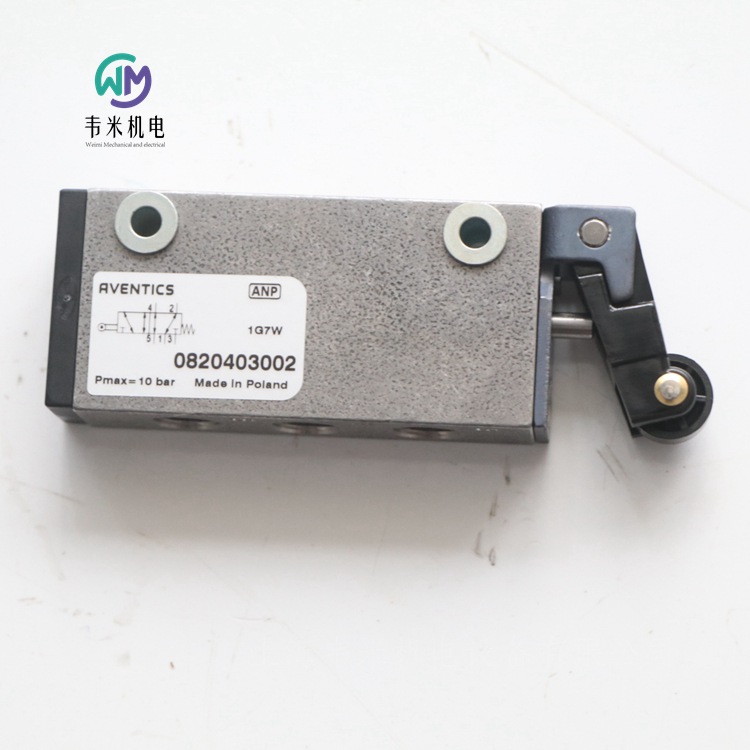

AVENTICS滚轮操作机械换向阀0820403002，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，现货库存，价格实惠；热诚欢迎新老客户咨询购买！

安沃驰AVENTICS二位五通换向阀, 系列 ST 0820403002
VVST-5/2SR-ROL
安沃驰 ST 系列提供丰富的带硬化不锈钢外壳的滑阀。金属密封系统不仅确保控制质量，还延长使用寿命。ST 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板、按钮或推杆）使之非常适合严苛应用环境和面板安装。
规格
操作机械式
额定流量Qn280 l/min
换向原理5/2
压缩空气 接口 出口G 1/8
小运行压力-0.95 bar
大运行压力10 bar
操作元件单线圈
操作元件滚轮
密封原理金属密封
结构特点滑阀
底板连接管式连接
封闭方式，封闭类型不可锁定
操纵力(驱动力)，小值6.5 N
低环境温度-15 ?C
高环境温度80 ?C
介质温度小值-15 ?C
介质温度大值80 ?C
介质压缩空气
压缩空气中的含油量 小.,5 mg/m3
压缩空气中的含油量 大25 mg/m3
颗粒大小 max.5 μm
压缩空气接口型号内螺纹
压缩空气 接口 人口G 1/8
压缩空气连接 排气G 1/8
安装螺钉M4 带有内六角
特点
不锈钢外壳
金属对金属密封
提供多种机械操作元件
面板安装

安沃驰AVENTICS拉杆气缸ISO 15552, 系列 TRB 0822342001
TRB-DA-050-0025-0-2-2-1-1-1-BAS
规格
标准ISO 15552
活塞- φ50 mm
行程25 mm
实用原则双作用式
缓冲气动
缓冲可调节的
磁性销钉带磁性活塞
合格证书ATEX 中可选
ATEXATEX 中可选
防尘圈材料聚氨酯
确定活塞推力的压力6,3 bar
缩回运动的活塞力1035 N
伸出运动的活塞力1235 N
低环境温度-20 ?C
高环境温度80 ?C
小运行压力1.5 bar
大运行压力10 bar
接口G 1/4
活塞杆螺纹M16x1,5
缓冲长度17 mm
缓冲能量15 J
重量 0 mm行程1.14 kg
重量 10 mm行程0.036 kg
大行程2100 mm
介质温度小值-20 ?C
特点
提供 32 mm 至 125 mm 直径的活塞
气动缓冲
附加弹性缓冲
提供多种刮刀模块
您可以利用模块系统随时更换气缸上的刮刀，并能大大减少保养周期
配置器中提供各种变型和配件


安沃驰AVENTICS紧凑型气缸 ISO 21287, 系列 CCI R422001042
CCI-DA-016-0025-004122411000020000000000
安沃驰 CCI 系列 (ISO 21287) 气缸是创新性紧凑结构和易于清洗设计的。CCI 系列 (ISO 21287) 非常适合长冲程以及要求更高的优化周期和移动质量问题。该传感器可轻松快速地在各个侧面以及沿着气缸全长安装。
规格
标准ISO 21287
活塞- φ16 mm
行程25 mm
实用原则双作用式
缓冲弹性
磁性销钉带磁性活塞
合格证书ATEX 中可选
ATEXATEX 中可选
防尘圈材料聚氨酯
确定活塞推力的压力6,3 bar
缩回运动的活塞力95 N
伸出运动的活塞力127 N
低环境温度-20 ?C
高环境温度80 ?C
小运行压力1 bar
大运行压力10 bar
接口M5
活塞杆螺纹M4
冲撞能量0.15 J
重量 0 mm行程0.059 kg
重量 10 mm行程0.016 kg
大行程300 mm
介质温度小值-20 ?C
介质温度大值80 ?C
介质压缩空气
特点
气缸外壳由连续铝型材制成，前后盖压入
易于清洁的设计可防止了污垢的积聚
较低的长度公差——比标准 ISO 薄型气缸短了多达 60%，因此 CCI 系列 (ISO 21287) 非常适合紧凑的机器设计
传感器可以轻松沿着气缸装配
可提供的配置——可配置特殊行程、空心活塞杆、耐高温版本或活塞杆延长等功能，包括文档和 CAD 图
提供 16 mm 至 100 mm 直径的活塞


安沃驰AVENTICS短行程气缸, 系列 KHZ 0822010630
KHZ-DA-025-0005-M
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞- φ25 mm
行程5 mm
实用原则双作用式
缓冲弹性
磁性销钉带磁性活塞
防尘圈材料聚氨酯
确定活塞推力的压力6,3 bar
缩回运动的活塞力260 N
伸出运动的活塞力309 N
低环境温度-25 ?C
高环境温度80 ?C
小运行压力1 bar
大运行压力10 bar
接口G 1/8
活塞杆螺纹M5
冲撞能量0.1 J
重量 0 mm行程0.178 kg
重量 10 mm行程0.03 kg
介质温度小值-25 ?C
介质温度大值80 ?C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
活塞杆不锈钢
特点
 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现


安沃驰AVENTICS短行程气缸, 系列 KHZ 0822010721
KHZ-DA-020-0010-O-NR
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞-φ20 mm
行程10 mm
实用原则双作用式
缓冲弹性
活塞杆无旋转
防尘圈材料聚氨酯
确定活塞推力的压力6,3 bar
缩回运动的活塞力148 N
伸出运动的活塞力198 N
低环境温度-25 ?C
高环境温度80 ?C
小运行压力1 bar
大运行压力10 bar
接口M5
冲撞能量0.08 J
重量 0 mm行程0.092 kg
重量 10 mm行程0.024 kg
介质温度小值-25 ?C
介质温度大值80 ?C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
活塞杆不锈钢
活塞材料晴纶橡胶
特点
φ8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现



安沃驰AVENTICS微型气缸, 系列 MNI 0822334503
MNI-DA-25-0050-D-31-01-1-00-000-00
AVENTICS MNI 系列小型气缸 (ISO 6432)
安沃驰 MIN 系列 (ISO 6432) 圆筒气缸用于通用机器构造，特点是坚固耐用，使用寿命长。
规格
标准ISO 6432
活塞- φ25 mm
行程50 mm
实用原则双作用式
缓冲气动
缓冲可调节的
磁性销钉带磁性活塞
ATEXATEX 中可选
后耳环, 集成式集成式钩形安装件
防尘圈材料聚氨酯
确定活塞推力的压力6,3 bar
缩回运动的活塞力260 N
伸出运动的活塞力309 N
低环境温度-25 ?C
高环境温度80 ?C
小运行压力1 bar
大运行压力10 bar
接口G 1/8
活塞杆螺纹M10x1,25
缓冲长度17.5 mm
缓冲能量2.3 J
重量0.33 kg
重量 0 mm行程0.265 kg
重量 10 mm行程0.013 kg
大行程1300 mm
特点
坚固耐用、节省空间的设计
特点是耐用性佳，使用寿命长。
提供 10 mm 至 25 mm 直径的活塞
提供的配置有单/直通活塞杆、弹性/调节缓冲、带/不带电磁检测、非旋转活塞杆、ATEX



安沃驰AVENTICS紧凑型气缸, 系列 KPZ 0822392006
KPZ-DA-025-0040-004122411000020-B
安沃驰 KPZ 系列是一款以广泛使用的 NFE 49 004 标准为基准的紧凑型气缸。它提供各种变型，较小尺寸使之应用广泛。
规格
标准NFE 49004
活塞-φ25 mm
行程40 mm
实用原则双作用式
缓冲弹性
磁性销钉带磁性活塞
抗温性可选耐热的
合格证书ATEX 中可选
ATEXATEX 中可选
活塞杆可选连续的
防尘圈材料聚氨酯
确定活塞推力的压力6,3 bar
缩回运动的活塞力260 N
伸出运动的活塞力309 N
低环境温度-20 ?C
高环境温度80 ?C
小运行压力1 bar
大运行压力10 bar
接口M5
活塞杆螺纹M6
冲撞能量0.3 J
大行程300 mm
介质温度小值-20 ?C
介质温度大值80 ?C
介质压缩空气
特点
符合 NFE 49-004
φ16 mm ... 100 mm
大行程：500 mm
带集成传感器插槽
可选：通心（中空）活塞杆、非旋转（通过活塞杆或前板）、多位置变型、耐热、ATEX



安沃驰AVENTICS短行程气缸, 系列 KHZ 0822406001
KHZ-SA-008-0004-O
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞- φ8 mm
行程4 mm
实用原则单作用式，不受压缩回
缓冲弹性
确定活塞推力的压力6,3 bar
缩回运动的活塞力2.8 N
伸出运动的活塞力32 N
低环境温度-25 ?C
高环境温度80 ?C
小运行压力2 bar
大运行压力10 bar
接口M5
重量0.017 kg
介质温度小值-25 ?C
介质温度大值80 ?C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
活塞杆不锈钢
活塞材料晴纶橡胶
前盖板材料黄铜
气缸管子铝材
后盖铝材
特点
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现

安沃驰AVENTICS短行程气缸, 系列 KHZ 0822406320
KHZ-SA-020-0004-O
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞- φ20 mm
行程4 mm
实用原则单作用式，不受压缩回
缓冲弹性
确定活塞推力的压力6,3 bar
缩回运动的活塞力6.5 N
伸出运动的活塞力198 N
低环境温度-25 ?C
高环境温度80 ?C
小运行压力1.5 bar
大运行压力10 bar
接口M5
活塞杆螺纹M5
重量0.061 kg
介质温度小值-25 ?C
介质温度大值80 ?C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
活塞杆不锈钢
活塞材料晴纶橡胶
前盖板材料黄铜
气缸管子铝材
后盖铝材
特点
φ8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现



安沃驰AVENTICS短行程气缸, 系列 KHZ 0822010671
KHZ-DA-063-0010-M
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞-φ63 mm
行程10 mm
实用原则双作用式
缓冲弹性
磁性销钉带磁性活塞
防尘圈材料聚氨酯
确定活塞推力的压力6,3 bar
缩回运动的活塞力1837 N
伸出运动的活塞力1964 N
低环境温度-25 ?C
高环境温度80 ?C
小运行压力0.6 bar
大运行压力10 bar
接口G 1/8
活塞杆螺纹M8
冲撞能量0.38 J
重量 0 mm行程0.636 kg
重量 10 mm行程0.096 kg
介质温度小值-25 ?C
介质温度大值80 ?C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
活塞杆不锈钢
特点
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现



安沃驰AVENTICS过滤器-调压阀, 系列 NL1-FRE 0821300761
NL1-FRE-G014-GAN-100-PNB-AO-05,00
AVENTICS NL 系列气源处理单元是适用于所有领域：作为单个部件或组气源处理护单元，用于集中式或分散式压缩空气制备，紧凑型版本或强大型版本，用于高温或低温环境。该系列提供一套完整、可定制的压缩空气制备技术。包括将每个部件组合到产品系列中以实现所需功能的选项，可以根据应用要求调整部件。
规格
组成部分过滤器-调压阀
接口G 1/4
额定流量Qn1350 l/min
过滤器气孔直径5 μm
清除冷凝物全自动，无压打开
小运行压力1.5 bar
大运行压力16 bar
低环境温度-10 ?C
高环境温度60 ?C
材料：外壳压铸锌
密封件材料丙烯树胶
合格证书适合ATEX
ATEX适合ATEX
压力调节范围 min.0.5 bar
压力调节范围 max.10 bar
结构特点一个整体的
结构特点可以组装成块
压力输送单的
安装位置垂直
调节器型号隔膜式调压阀
调整功能带二次排气
滤清器滤芯可替换
过滤器的集水杯容积16 cm3
根据ISO 8573-1:2010 标准可达到的大压缩空气等级6 : 7 : -
介质中性气体, 压缩空气
特点
易于装配
提供手动、半自动或全自动冷凝液排放
提供透明储液器
错齿式，易于维护


安沃驰AVENTICS过滤器-调压阀, 系列 AS2-FRE R412006175
AS2-FRE-G014-GAN-080-PBP-HO-05,00
AVENTICS AS2 系列是一款通用的模块化多功能的气源处理单元。该系列提供紧凑尺寸，高效、轻盈、使用简便。AVENTICS AS 系列通过简化装配和维护工作，确保了可靠性、安全性和高效性。
规格
组成部分过滤器-调压阀
接口G 1/4
额定流量Qn2100 l/min
过滤器气孔直径5 μm
清除冷凝物半自动，失压开启
小运行压力1.5 bar
大运行压力16 bar
低环境温度-10 ?C
高环境温度50 ?C
材料：外壳聚酰胺
密封件材料丙烯树胶
合格证书适合ATEX
ATEX适合ATEX
压力调节范围 min.0.5 bar
压力调节范围 max.8 bar
封闭方式，封闭类型锁定式
锁定式用于挂锁
结构特点一个整体的
结构特点可以组装成块
压力输送单的
安装位置垂直
调节器型号隔膜式调压阀
调整功能带二次排气
滤清器滤芯可替换
过滤器的集水杯容积28 cm3
特点
该模块化多功能系列产品可以融合各种功能
紧凑的尺寸节省了空间
减少能耗
质量轻
易于使用的设计
的安全组件，可靠又安全
简化装配，减少维护工作量



安沃驰AVENTICS过滤器-调压阀, 系列 AS2-FRE R412006196
AS2-FRE-G014-GAU-100-PBP-HO-05.00
规格
组成部分过滤器-调压阀
接口G 1/4
额定流量Qn2100 l/min
过滤器气孔直径5 μm
清除冷凝物半自动，失压开启
压力表带有压力表
小运行压力1.5 bar
大运行压力16 bar
低环境温度-10 ?C
高环境温度50 ?C
材料：外壳聚酰胺
密封件材料丙烯树胶
合格证书适合ATEX
ATEX适合ATEX
压力调节范围 min.0.5 bar
压力调节范围 max.10 bar
封闭方式，封闭类型锁定式
锁定式用于挂锁
结构特点一个整体的
结构特点可以组装成块
压力输送单的
安装位置垂直
调节器型号隔膜式调压阀
调整功能带二次排气
滤清器滤芯可替换
特点
该模块化多功能系列产品可以融合各种功能
紧凑的尺寸节省了空间
减少能耗
质量轻
易于使用的设计
的安全组件，可靠又安全
简化装配，减少维护工作量



安沃驰AVENTICS过滤器-调压阀, 系列 AS2-FRE R412006200
AS2-FRE-G014-GAU-080-PBP-HO-05,00
AVENTICS AS2 系列是一款通用的模块化多功能的气源处理单元。该系列提供紧凑尺寸，高效、轻盈、使用简便。AVENTICS AS 系列通过简化装配和维护工作，确保了可靠性、安全性和高效性。
规格
组成部分过滤器-调压阀
接口G 1/4
额定流量Qn2100 l/min
过滤器气孔直径5 μm
清除冷凝物半自动，失压开启
压力表带有压力表
小运行压力1.5 bar
大运行压力16 bar
低环境温度-10 ?C
高环境温度50 ?C
材料：外壳聚酰胺
密封件材料丙烯树胶
合格证书适合ATEX
ATEX适合ATEX
压力调节范围 min.0.5 bar
压力调节范围 max.8 bar
封闭方式，封闭类型锁定式
锁定式用于挂锁
结构特点一个整体的
结构特点可以组装成块
压力输送单的
安装位置垂直
调节器型号隔膜式调压阀
调整功能带二次排气
滤清器滤芯可替换
特点
该模块化多功能系列产品可以融合各种功能
紧凑的尺寸节省了空间
减少能耗
质量轻
易于使用的设计
的安全组件，可靠又安全
简化装配，减少维护工作量


安沃驰AVENTICS过滤器-调压阀, 系列 AS3-FRE R412007184
AS3-FRE-G012-GAN-080-PBP-HO-05.00
AVENTICS AS3 系列是一款通用的模块化多功能的气源处理单元。该系列提供紧凑尺寸，高效、轻盈、使用简便。AVENTICS AS 系列通过简化装配和维护工作，确保了可靠性、安全性和高效性。
规格
组成部分过滤器-调压阀
接口G 1/2
额定流量Qn5100 l/min
过滤器气孔直径5 μm
清除冷凝物半自动，失压开启
小运行压力1.5 bar
大运行压力16 bar
低环境温度-10 ?C
高环境温度50 ?C
材料：外壳聚酰胺
密封件材料丙烯树胶
合格证书适合ATEX
ATEX适合ATEX
压力调节范围 min.0.5 bar
压力调节范围 max.8 bar
封闭方式，封闭类型锁定式
锁定式用于挂锁
结构特点一个整体的
结构特点可以组装成块
压力输送单的
安装位置垂直
调节器型号隔膜式调压阀
调整功能带二次排气
滤清器滤芯可替换
过滤器的集水杯容积49 cm3
特点
该模块化多功能系列产品可以融合各种功能
紧凑的尺寸节省了空间
减少能耗
质量轻
易于使用的设计
的安全组件，可靠又安全
简化装配，减少维护工作量

安沃驰AVENTICS过滤器-调压阀, 系列 AS3-FRE R412007210
AS3-FRE-G012-GAU-080-PBP-AO-05.00
AVENTICS AS3 系列是一款通用的模块化多功能的气源处理单元。该系列提供紧凑尺寸，高效、轻盈、使用简便。AVENTICS AS 系列通过简化装配和维护工作，确保了可靠性、安全性和高效性。
规格
组成部分过滤器-调压阀
接口G 1/2
额定流量Qn5100 l/min
过滤器气孔直径5 μm
清除冷凝物全自动，无压打开
压力表带有压力表
小运行压力1.5 bar
大运行压力16 bar
低环境温度-10 ?C
高环境温度50 ?C
材料：外壳聚酰胺
密封件材料丙烯树胶
合格证书适合ATEX
ATEX适合ATEX
压力调节范围 min.0.5 bar
压力调节范围 max.8 bar
封闭方式，封闭类型锁定式
锁定式用于挂锁
结构特点一个整体的
结构特点可以组装成块
压力输送单的
安装位置垂直
调节器型号隔膜式调压阀
调整功能带二次排气
滤清器滤芯可替换
特点
该模块化多功能系列产品可以融合各种功能
紧凑的尺寸节省了空间
减少能耗
质量轻
易于使用的设计
的安全组件，可靠又安全
简化装配，减少维护工作量




安沃驰AVENTICS过滤器-调压阀, 系列 AS3-FRE R412007211
AS3-FRE-G012-GAU-080-PBP-AC-05.00
AVENTICS AS3 系列是一款通用的模块化多功能的气源处理单元。该系列提供紧凑尺寸，高效、轻盈、使用简便。AVENTICS AS 系列通过简化装配和维护工作，确保了可靠性、安全性和高效性。
规格
组成部分过滤器-调压阀
接口G 1/2
额定流量Qn5100 l/min
过滤器气孔直径5 μm
清除冷凝物全自动，无压关闭
压力表带有压力表
小运行压力1.5 bar
大运行压力16 bar
低环境温度-10 ?C
高环境温度50 ?C
材料：外壳聚酰胺
密封件材料丙烯树胶
合格证书适合ATEX
ATEX适合ATEX
压力调节范围 min.0.5 bar
压力调节范围 max.8 bar
封闭方式，封闭类型锁定式
锁定式用于挂锁
结构特点一个整体的
结构特点可以组装成块
压力输送单的
安装位置垂直
调节器型号隔膜式调压阀
调整功能带二次排气
滤清器滤芯可替换
特点
该模块化多功能系列产品可以融合各种功能
紧凑的尺寸节省了空间
减少能耗
质量轻
易于使用的设计
的安全组件，可靠又安全
简化装配，减少维护工作量






安沃驰AVENTICS过滤器-调压阀, 系列 AS3-FRE R412007237
AS3-FRE-G012-GAU-160-PBP-AO-05.00
AVENTICS AS3 系列是一款通用的模块化多功能的气源处理单元。该系列提供紧凑尺寸，高效、轻盈、使用简便。AVENTICS AS 系列通过简化装配和维护工作，确保了可靠性、安全性和高效性。
规格
组成部分过滤器-调压阀
接口G 1/2
额定流量Qn5100 l/min
过滤器气孔直径5 μm
清除冷凝物全自动，无压打开
压力表带有压力表
小运行压力1.5 bar
大运行压力16 bar
低环境温度-10 ?C
高环境温度50 ?C
材料：外壳聚酰胺
密封件材料丙烯树胶
合格证书适合ATEX
透视玻璃配有可视玻璃
ATEX适合ATEX
压力调节范围 min.0.5 bar
压力调节范围 max.16 bar
封闭方式，封闭类型锁定式
锁定式用于挂锁
结构特点一个整体的
结构特点可以组装成块
压力输送单的
安装位置垂直
调节器型号隔膜式调压阀
调整功能带二次排气
特点
该模块化多功能系列产品可以融合各种功能
紧凑的尺寸节省了空间
减少能耗
质量轻
易于使用的设计
的安全组件，可靠又安全
简化装配，减少维护工作量



安沃驰AVENTICS过滤器-调压阀, 系列 AS5-FRE R412009210
AS5-FRE-G100-GAU-080-PBP-AO-05.00
AVENTICS AS5 系列是一款通用的模块化多功能的气源处理单元。该系列提供紧凑尺寸，高效、轻盈、使用简便。AVENTICS AS 系列通过简化装配和维护工作，确保了可靠性、安全性和高效性。
规格
组成部分过滤器-调压阀
接口G 1
额定流量Qn14000 l/min
过滤器气孔直径5 μm
清除冷凝物全自动，无压打开
压力表带有压力表
小运行压力1.5 bar
大运行压力16 bar
低环境温度-10 ?C
高环境温度50 ?C
材料：外壳聚酰胺
密封件材料丙烯树胶
合格证书适合ATEX
ATEX适合ATEX
压力调节范围 min.0.5 bar
压力调节范围 max.8 bar
封闭方式，封闭类型锁定式
锁定式用于挂锁
结构特点一个整体的
结构特点可以组装成块
压力输送单的
安装位置垂直
调节器型号隔膜式调压阀
调整功能带二次排气
大值. 自通风耗用量1.5 l/min
特点
该模块化多功能系列产品可以融合各种功能
紧凑的尺寸节省了空间
减少能耗
质量轻
易于使用的设计
的安全组件，可靠又安全
简化装配，减少维护工作量


安沃驰AVENTICS二位三通截止阀，机械操作, 系列 NL4-BAV 0821300911
NL4-SOV-G012-SOM-MAN-SS
AVENTICS NL 系列气源处理单元是适用于所有领域：作为单个部件或组气源处理护单元，用于集中式或分散式压缩空气制备，紧凑型版本或强大型版本，用于高温或低温环境。该系列提供一套完整、可定制的压缩空气制备技术。包括将每个部件组合到产品系列中以实现所需功能的选项，可以根据应用要求调整部件。
规格
操作机械式
压缩空气 接口 出口G 1/2
小运行压力0 bar
大运行压力16 bar
操作元件管状端头
密封原理金属密封
合格证书适合ATEX
ATEX适合ATEX
结构特点球阀
版本3/2
封闭方式，封闭类型锁定式
封闭方式，封闭类型用于挂锁
低环境温度-10 ?C
高环境温度60 ?C
介质温度小值-10 ?C
介质温度大值60 ?C
介质中性气体, 压缩空气
压缩空气接口型号内螺纹
压缩空气 接口 人口G 1/2
压缩空气连接 排气G 1/2
额定流量Qn 1 向 211000 l/min
额定流量 Qn 2 向 3110 l/min
重量0.82 kg
材料：外壳压铸锌
密封件材料丙烯树胶
特点
易于装配
提供手动、半自动或全自动冷凝液排放
提供透明储液器
错齿式，易于维护


安沃驰AVENTICS储气罐系列 AR1 3513000010
AR1-G100-0032
AVENTICS AR1 系列压缩空气瓶
安沃驰 AR1 系列压缩空气瓶容量高达 90 升，可在 11 bar 压力下使用。
规格
接口1G 1
接口2G 1/2
容器 φ101.6 mm
储气罐容积3.2 L
小运行压力0 bar
大运行压力11 bar
低环境温度-40 ?C
高环境温度100 ?C
介质温度小值-40 ?C
介质温度大值100 ?C
介质压缩空气
材料：外壳钢


安沃驰AVENTICS调压阀, 系列 NL4-RGS 0821302500
NL4-RGS-G012-GAU-MAN-100-SS
AVENTICS NL 系列气源处理单元是适用于所有领域：作为单个部件或组气源处理护单元，用于集中式或分散式压缩空气制备，紧凑型版本或强大型版本，用于高温或低温环境。该系列提供一套完整、可定制的压缩空气制备技术。包括将每个部件组合到产品系列中以实现所需功能的选项，可以根据应用要求调整部件。
规格
功能标准型压力调节器
组成部分调压阀
接口G 1/2
Qn =9500 l/min
压力表带有压力表
安装位置任意
调节器型号隔膜式调压阀
压力调节范围 min.0.5 bar
压力调节范围 max.10 bar
小运行压力0.5 bar
大运行压力16 bar
低环境温度-10 ?C
高环境温度60 ?C
操作机械式
ATEX适合ATEX
合格证书适合ATEX
调整功能带二次排气
调节器型号可以组装成块
压力输送单的
介质压缩空气, 中性气体
建议的初级过滤5 μm
介质温度小值-10 ?C
介质温度大值60 ?C
重量0.935 kg
材料：外壳压铸锌
特点
易于装配
提供手动、半自动或全自动冷凝液排放
提供透明储液器
错齿式，易于维护

安沃驰AVENTICS过滤器, 系列 NL1-FLS 0821303715
NL1-FLS-G014-PNB-AO-05,00
AVENTICS NL 系列气源处理单元是适用于所有领域：作为单个部件或组气源处理护单元，用于集中式或分散式压缩空气制备，紧凑型版本或强大型版本，用于高温或低温环境。该系列提供一套完整、可定制的压缩空气制备技术。包括将每个部件组合到产品系列中以实现所需功能的选项，可以根据应用要求调整部件。
规格
结构特点标准过滤器
组成部分过滤器
接口G 1/4
过滤器气孔直径5 μm
额定流量Qn1000 l/min
清除冷凝物全自动，无压打开
小运行压力1.5 bar
大运行压力16 bar
低环境温度-10 ?C
高环境温度60 ?C
介质温度小值-10 ?C
介质温度大值60 ?C
介质压缩空气, 中性气体
合格证书适合ATEX
ATEX适合ATEX
根据ISO 8573-1:2010 标准可达到的大压缩空气等级6 : 7 : -
过滤器的集水杯容积16 cm3
滤清器滤芯可替换
重量0.263 kg
安装位置垂直
结构特点可以组装成块
气杯PC材质的容器，没有保护篮
材料：外壳压铸锌
密封件材料丙烯树胶
材料 气杯聚碳酸酯
特点
易于装配
提供手动、半自动或全自动冷凝液排放
提供透明储液器
错齿式，易于维护


安沃驰AVENTICS过滤器-调压阀, 系列 AS3-FRE R412007185
AS3-FRE-G012-GAN-080-PBP-AO-05.00
AVENTICS AS3 系列是一款通用的模块化多功能的气源处理单元。该系列提供紧凑尺寸，高效、轻盈、使用简便。AVENTICS AS 系列通过简化装配和维护工作，确保了可靠性、安全性和高效性。
规格
组成部分过滤器-调压阀
接口G 1/2
额定流量Qn5100 l/min
过滤器气孔直径5 μm
清除冷凝物全自动，无压打开
小运行压力1.5 bar
大运行压力16 bar
低环境温度-10 ?C
高环境温度50 ?C
材料：外壳聚酰胺
密封件材料丙烯树胶
合格证书适合ATEX
ATEX适合ATEX
压力调节范围 min.0.5 bar
压力调节范围 max.8 bar
封闭方式，封闭类型锁定式
锁定式用于挂锁
结构特点一个整体的
结构特点可以组装成块
压力输送单的
安装位置垂直
调节器型号隔膜式调压阀
调整功能带二次排气
滤清器滤芯可替换
过滤器的集水杯容积49 cm3
特点
该模块化多功能系列产品可以融合各种功能
紧凑的尺寸节省了空间
减少能耗
质量轻
易于使用的设计
的安全组件，可靠又安全
简化装配，减少维护工作量

安沃驰AVENTICS过滤器-调压阀, 系列 NL4-FRE 0821300350
NL4-FRE-G012-GAU-100-PNB-HO-05,00
AVENTICS NL 系列气源处理单元是适用于所有领域：作为单个部件或组气源处理护单元，用于集中式或分散式压缩空气制备，紧凑型版本或强大型版本，用于高温或低温环境。该系列提供一套完整、可定制的压缩空气制备技术。包括将每个部件组合到产品系列中以实现所需功能的选项，可以根据应用要求调整部件。
规格
组成部分过滤器-调压阀
接口G 1/2
额定流量Qn6900 l/min
过滤器气孔直径5 μm
清除冷凝物半自动，失压开启
压力表带有压力表
小运行压力1.5 bar
大运行压力16 bar
低环境温度-10 ?C
高环境温度60 ?C
材料：外壳压铸锌
密封件材料丙烯树胶
合格证书适合ATEX
ATEX适合ATEX
压力调节范围 min.0.5 bar
压力调节范围 max.10 bar
结构特点一个整体的
结构特点可以组装成块
压力输送单的
安装位置垂直
调节器型号隔膜式调压阀
调整功能带二次排气
滤清器滤芯可替换
过滤器的集水杯容积50 cm3
根据ISO 8573-1:2010 标准可达到的大压缩空气等级6 : 7 : -
特点
易于装配
提供手动、半自动或全自动冷凝液排放
提供透明储液器
错齿式，易于维护



安沃驰AVENTICS二位三通换向阀，电气操作, 系列 NL4-SOV 0821300934
NL4-SOV-G012-SOE-CON-SS
AVENTICS NL 系列气源处理单元是适用于所有领域：作为单个部件或组气源处理护单元，用于集中式或分散式压缩空气制备，紧凑型版本或强大型版本，用于高温或低温环境。该系列提供一套完整、可定制的压缩空气制备技术。包括将每个部件组合到产品系列中以实现所需功能的选项，可以根据应用要求调整部件。
规格
操作电子
压缩空气 接口 出口G 1/2
小运行压力2.5 bar
大运行压力10 bar
密封原理软密封
先导内部
连接类型管式连接
组成部分二位三通换向阀，电气操作
可以组装成块可以组装成块
带有导线盒的基础阀门不带线圈的先导阀
结构特点提动阀
低环境温度-10 ?C
高环境温度60 ?C
介质温度小值-10 ?C
介质温度大值60 ?C
介质中性气体, 压缩空气
颗粒大小 max.5 μm
压缩空气 接口 人口G 1/2
压缩空气连接 排气G 1/2
额定流量Qn 1 向 24000 l/min
额定流量 Qn 2 向 31600 l/min
暂载率100 %
带接口的防护等级IP65
反向极性保护反极性保护
电子接口型号 2多芯插头
特点
易于装配
提供手动、半自动或全自动冷凝液排放
提供透明储液器
错齿式，易于维护



安沃驰AVENTICS二位三通截止阀，机械操作，系列AS2-BAV R412006257
AS2-SOV-G038-MAN-4-ST
AVENTICS AS2 系列是一款通用的模块化多功能的气源处理单元。该系列提供紧凑尺寸，高效、轻盈、使用简便。AVENTICS AS 系列通过简化装配和维护工作，确保了可靠性、安全性和高效性。
规格
操作机械式
压缩空气 接口 出口G 3/8
小运行压力0 bar
大运行压力16 bar
操作元件管状端头
密封原理软密封
合格证书适合ATEX
ATEX适合ATEX
结构特点提动阀
封闭方式，封闭类型锁定式
封闭方式，封闭类型用于挂锁
低环境温度-10 ?C
高环境温度50 ?C
介质温度小值-10 ?C
介质温度大值50 ?C
介质压缩空气, 中性气体
颗粒大小 max.25 μm
压缩空气接口型号内螺纹
压缩空气 接口 人口G 3/8
压缩空气连接 排气G 1/4
额定流量Qn 1 向 22000 l/min
额定流量 Qn 2 向 3380 l/min
重量0.206 kg
材料：外壳聚酰胺
密封件材料丙烯树胶
特点
该模块化多功能系列产品可以融合各种功能
紧凑的尺寸节省了空间
减少能耗
质量轻
易于使用的设计
的安全组件，可靠又安全
简化装配，减少维护工作量

AVENTICS滚轮操作机械换向阀0820403002
