供应

AVENTICS波纹管式气缸1923061000，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，现货库存，价格实惠；热诚欢迎新老客户咨询购买！

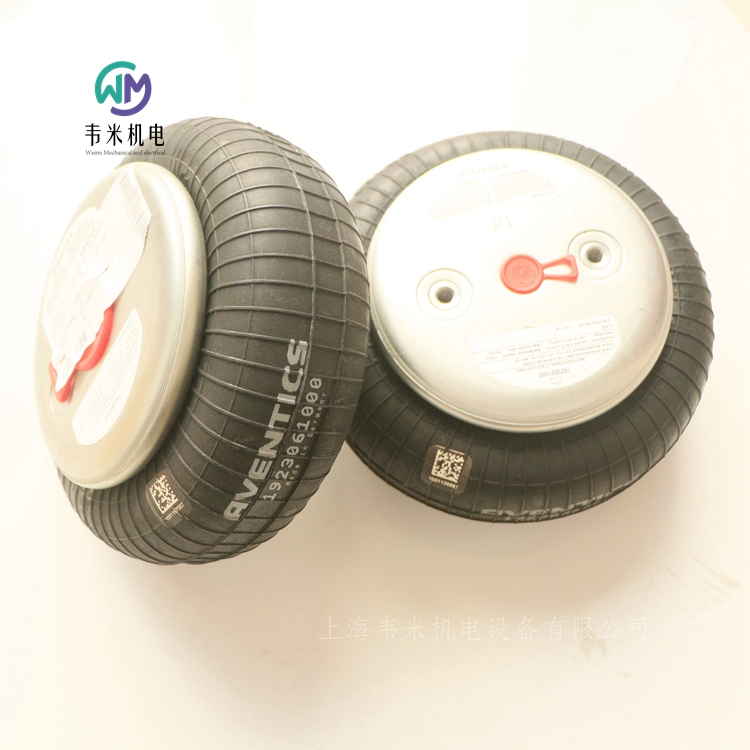

安沃驰AVENTICS波纹管式气缸，系列 BCP 1923061000
BCP-SB-231-079-0NR-ST-G034
安沃驰 BCP 系列气囊气缸，标准型号带固定法兰式钢盖和天然橡胶波纹管。耐热型波纹管由表氯醇橡胶 (ECO) 制成，耐腐蚀版本的特点是使用不锈钢盖罩 (V2A)。
规格
波纹管1个
结构特点带罩盖的波纹管式气缸
实用原则单作用式，不受压缩回
压缩空气连接G 3/4
顶盖直径141 mm
允许倾斜角 大值.15 ?
大有效行程79 mm
小径向安装空间245 mm
力，小6900 N
力，大14700 N
小运行压力0 bar
大运行压力8 bar
低环境温度-40 ?C
高环境温度70 ?C
介质压缩空气
固定力降低，当温度超过50 ?C
确定活塞推力的压力6 bar
重量1.9 kg
材料 皮腔天然橡胶 / 丁二烯橡胶
盖板材料钢
表面 盖板镀锌
特点
带压接板的气囊气缸
较小的安装空间内可以产生强大力量
允许角度移动和轴向偏移
耐强腐蚀和高温
测试安全性高达 24 bar

安沃驰AVENTICS标准-喷雾润滑器, 系列 NL4-LBS 0821301501
NL4-LBS-G012-PBS-ON
AVENTICS NL 系列气源处理单元是适用于所有领域：作为单个部件或组气源处理护单元，用于集中式或分散式压缩空气制备，紧凑型版本或强大型版本，用于高温或低温环境。该系列提供一套完整、可定制的压缩空气制备技术。包括将每个部件组合到产品系列中以实现所需功能的选项，可以根据应用要求调整部件。
规格
组成部分标准-喷雾润滑器
压缩空气连接G 1/2
额定流量Qn6000 l/min
安装位置垂直
小运行压力0.5 bar
大运行压力16 bar
低环境温度-10 ?C
高环境温度60 ?C
介质温度小值-10 ?C
介质温度大值60 ?C
介质压缩空气, 中性气体
合格证书适合ATEX
ATEX适合ATEX
加油方式手动加油
油雾器的集水杯容积125 cm3
气杯PC材质的容器，配有金属材质的保护篮
防护罩带有保护杯
加油速度为每分钟1000升1-2 滴
功能油雾润滑器
功能可以组装成块
重量0.776 kg
材料：外壳压铸锌
材料 正面板丙烯腈合成材料
密封件材料丙烯树胶
材料 螺纹管套压铸锌


安沃驰AVENTICS标准-喷雾润滑器, 系列 AS2-LBS R412006231
AS2-LBS-G038-PBP-LA
AVENTICS AS2 系列是一款通用的模块化多功能的气源处理单元。该系列提供紧凑尺寸，高效、轻盈、使用简便。AVENTICS AS 系列通过简化装配和维护工作，确保了可靠性、安全性和高效性。
规格
组成部分标准-喷雾润滑器
压缩空气连接G 3/8
额定流量Qn3100 l/min
安装位置垂直
小运行压力0.5 bar
大运行压力16 bar
低环境温度-10 ?C
高环境温度50 ?C
介质温度小值-10 ?C
介质温度大值50 ?C
介质中性气体, 压缩空气
合格证书适合ATEX
ATEX适合ATEX
加油方式手动加油, 运行时的半自动加油
油雾器的集水杯容积40 cm3
气杯PA材质的容器，配有PA金属材质的保护篮
防护罩带有保护杯
加油速度为每分钟1000升1-2 滴
功能油雾润滑器
功能可以组装成块
重量0.229 kg
材料：外壳聚酰胺
材料 正面板丙烯腈合成材料
密封件材料丙烯树胶
材料 螺纹管套压铸锌
特点
该模块化多功能系列产品可以融合各种功能
紧凑的尺寸节省了空间
减少能耗
质量轻
易于使用的设计
的安全组件，可靠又安全
简化装配，减少维护工作量



安沃驰AVENTICS二位三通截止阀，机械操作, 系列 AS3-BAV R412007261
AS3-BAV-G012-MAN
AVENTICS AS3 系列是一款通用的模块化多功能的气源处理单元。该系列提供紧凑尺寸，高效、轻盈、使用简便。AVENTICS AS 系列通过简化装配和维护工作，确保了可靠性、安全性和高效性。
规格
操作机械式
压缩空气 接口 出口G 1/2
小运行压力0 bar
大运行压力16 bar
操作元件管状端头
密封原理金属密封
合格证书适合ATEX
ATEX适合ATEX
结构特点球阀
封闭方式，封闭类型锁定式
封闭方式，封闭类型用于挂锁
低环境温度-10 ?C
高环境温度50 ?C
介质温度小值-10 ?C
介质温度大值50 ?C
介质中性气体, 压缩空气
颗粒大小 max.25 μm
压缩空气接口型号内螺纹
压缩空气 接口 人口G 1/2
压缩空气连接 排气G 1/2
额定流量Qn 1 向 211000 l/min
额定流量 Qn 2 向 3130 l/min
重量0.446 kg
材料：外壳聚酰胺
密封件材料聚四氟乙烯
特点
该模块化多功能系列产品可以融合各种功能
紧凑的尺寸节省了空间
减少能耗
质量轻
易于使用的设计
的安全组件，可靠又安全
简化装配，减少维护工作量


安沃驰AVENTICS调压阀, 系列 NL4-RGS 0821302506
NL4-RGS-G012-GAN-MAN-060-SS
AVENTICS NL 系列气源处理单元是适用于所有领域：作为单个部件或组气源处理护单元，用于集中式或分散式压缩空气制备，紧凑型版本或强大型版本，用于高温或低温环境。该系列提供一套完整、可定制的压缩空气制备技术。包括将每个部件组合到产品系列中以实现所需功能的选项，可以根据应用要求调整部件。
规格
功能标准型压力调节器
组成部分调压阀
接口G 1/2
Qn =9500 l/min
安装位置任意
调节器型号隔膜式调压阀
压力调节范围 min.0.2 bar
压力调节范围 max.6 bar
小运行压力0.5 bar
大运行压力10 bar
低环境温度-10 ?C
高环境温度60 ?C
操作机械式
ATEX适合ATEX
合格证书适合ATEX
调整功能带二次排气
调节器型号可以组装成块
压力输送单的
介质中性气体, 压缩空气
建议的初级过滤5 μm
介质温度小值-10 ?C
介质温度大值60 ?C
重量0.85 kg
材料：外壳压铸锌
材料 正面板丙烯腈合成材料



安沃驰AVENTICS调压阀, 系列 AS3-RGS R412007111
AS3-RGS-G038-GAU-160
AVENTICS AS3 系列是一款通用的模块化多功能的气源处理单元。该系列提供紧凑尺寸，高效、轻盈、使用简便。AVENTICS AS 系列通过简化装配和维护工作，确保了可靠性、安全性和高效性。
规格
功能标准型压力调节器
组成部分调压阀
接口G 3/8
Qn =3500 l/min
压力表带有压力表
安装位置任意
调节器型号隔膜式调压阀
压力调节范围 min.0.5 bar
压力调节范围 max.16 bar
小运行压力0.5 bar
大运行压力16 bar
低环境温度-10 ?C
高环境温度50 ?C
操作机械式
ATEX适合ATEX
合格证书适合ATEX
调整功能带二次排气
调节器型号可以组装成块
压力输送单的
封闭方式，封闭类型锁定式
封闭方式，封闭类型用于挂锁
介质中性气体, 压缩空气
介质温度小值-10 ?C
介质温度大值50 ?C
重量0.6 kg
特点
该模块化多功能系列产品可以融合各种功能
紧凑的尺寸节省了空间
减少能耗
质量轻
易于使用的设计
的安全组件，可靠又安全
简化装配，减少维护工作量

安沃驰AVENTICS过滤器, 系列 NL2-FLS 0821303445
NL2-FLS-G038-SSS-AO-05,00
AVENTICS NL 系列气源处理单元是适用于所有领域：作为单个部件或组气源处理护单元，用于集中式或分散式压缩空气制备，紧凑型版本或强大型版本，用于高温或低温环境。该系列提供一套完整、可定制的压缩空气制备技术。包括将每个部件组合到产品系列中以实现所需功能的选项，可以根据应用要求调整部件。
规格
结构特点标准过滤器
组成部分过滤器
接口G 3/8
过滤器气孔直径5 μm
额定流量Qn2100 l/min
清除冷凝物全自动，无压打开
小运行压力2 bar
大运行压力16 bar
低环境温度-10 ?C
高环境温度60 ?C
介质温度小值-10 ?C
介质温度大值60 ?C
介质中性气体, 压缩空气
合格证书适合ATEX
ATEX适合ATEX
根据ISO 8573-1:2010 标准可达到的大压缩空气等级6 : 7 : -
过滤器的集水杯容积25 cm3
滤清器滤芯可替换
重量0.482 kg
透视玻璃配有可视玻璃
安装位置垂直
结构特点可以组装成块
气杯金属容器，带观察窗口
材料：外壳压铸锌
材料 正面板丙烯腈合成材料

安沃驰AVENTICS预过滤器, 系列 AS3-FLP R412007034
AS3-FLP-G012-SSS-AO-00,30
AVENTICS AS3 系列是一款通用的模块化多功能的气源处理单元。该系列提供紧凑尺寸，高效、轻盈、使用简便。AVENTICS AS 系列通过简化装配和维护工作，确保了可靠性、安全性和高效性。
规格
结构特点预过滤器
组成部分预过滤器
接口G 1/2
过滤器气孔直径0.3 μm
额定流量Qn900 l/min
清除冷凝物全自动，无压打开
小运行压力1.5 bar
大运行压力16 bar
低环境温度-10 ?C
高环境温度50 ?C
介质温度小值-10 ?C
介质温度大值50 ?C
介质压缩空气, 中性气体
合格证书适合ATEX
ATEX适合ATEX
根据ISO 8573-1:2010 标准可达到的大压缩空气等级2 : - : 3
过滤器的集水杯容积49 cm3
滤清器滤芯可替换
建议的初级过滤5 μm
重量0.81 kg
透视玻璃配有可视玻璃
安装位置垂直
结构特点可以组装成块
材料：外壳聚酰胺
材料 正面板丙烯腈合成材料
特点
该模块化多功能系列产品可以融合各种功能
紧凑的尺寸节省了空间
减少能耗
质量轻
易于使用的设计
的安全组件，可靠又安全
简化装配，减少维护工作量




安沃驰AVENTICS精密的过滤器, 系列 AS2-FLC R412006045
AS2-FLC-G038-PBP-HO-00,01
AVENTICS AS2 系列是一款通用的模块化多功能的气源处理单元。该系列提供紧凑尺寸，高效、轻盈、使用简便。AVENTICS AS 系列通过简化装配和维护工作，确保了可靠性、安全性和高效性。
规格
结构特点精密的过滤器
组成部分精密的过滤器
接口G 3/8
过滤器气孔直径0.01 μm
额定流量Qn350 l/min
清除冷凝物半自动，失压开启
小运行压力1.5 bar
大运行压力16 bar
低环境温度-10 ?C
高环境温度50 ?C
介质温度小值-10 ?C
介质温度大值50 ?C
介质中性气体, 压缩空气
合格证书适合ATEX
ATEX适合ATEX
根据ISO 8573-1:2010 标准可达到的大压缩空气等级1 : - : 2
过滤器的集水杯容积12 cm3
滤清器滤芯可替换
建议的初级过滤0.3 μm
重量0.22 kg
安装位置垂直
结构特点可以组装成块
气杯PC材质的容器，配有PA材质的保护篮
材料：外壳聚酰胺
材料 正面板丙烯腈合成材料
特点
该模块化多功能系列产品可以融合各种功能
紧凑的尺寸节省了空间
减少能耗
质量轻
易于使用的设计
的安全组件，可靠又安全
简化装配，减少维护工作量

安沃驰AVENTICS精密的过滤器, 系列 AS3-FLC R412007052
AS3-FLC-G012-SSS-AO-00,01
AVENTICS AS3 系列是一款通用的模块化多功能的气源处理单元。该系列提供紧凑尺寸，高效、轻盈、使用简便。AVENTICS AS 系列通过简化装配和维护工作，确保了可靠性、安全性和高效性。
规格
结构特点精密的过滤器
组成部分精密的过滤器
接口G 1/2
过滤器气孔直径0.01 μm
额定流量Qn700 l/min
清除冷凝物全自动，无压打开
小运行压力1.5 bar
大运行压力16 bar
低环境温度-10 ?C
高环境温度50 ?C
介质温度小值-10 ?C
介质温度大值50 ?C
介质压缩空气, 中性气体
合格证书适合ATEX
ATEX适合ATEX
根据ISO 8573-1:2010 标准可达到的大压缩空气等级1 : - : 2
过滤器的集水杯容积49 cm3
滤清器滤芯可替换
建议的初级过滤0.3 μm
重量0.812 kg
透视玻璃配有可视玻璃
安装位置垂直
结构特点可以组装成块
材料：外壳聚酰胺
材料 正面板丙烯腈合成材料
特点
该模块化多功能系列产品可以融合各种功能
紧凑的尺寸节省了空间
减少能耗
质量轻
易于使用的设计
的安全组件，可靠又安全
简化装配，减少维护工作量



安沃驰AVENTICS调压阀, 系列 NL2-RGS 0821302558
NL2-RGS-G014-GAH-MAN-100-SS
AVENTICS NL 系列气源处理单元是适用于所有领域：作为单个部件或组气源处理护单元，用于集中式或分散式压缩空气制备，紧凑型版本或强大型版本，用于高温或低温环境。该系列提供一套完整、可定制的压缩空气制备技术。包括将每个部件组合到产品系列中以实现所需功能的选项，可以根据应用要求调整部件。
规格
功能标准型压力调节器
组成部分调压阀
接口G 1/4
Qn =2000 l/min
压力表带手轮压力表
安装位置任意
调节器型号隔膜式调压阀
压力调节范围 min.0.5 bar
压力调节范围 max.10 bar
小运行压力0.5 bar
大运行压力16 bar
低环境温度-10 ?C
高环境温度60 ?C
操作机械式
ATEX适合ATEX
合格证书适合ATEX
调整功能带二次排气
调节器型号可以组装成块
压力输送单的
介质压缩空气, 中性气体
建议的初级过滤5 μm
介质温度小值-10 ?C
介质温度大值60 ?C
重量0.4 kg
材料：外壳压铸锌

安沃驰AVENTICS调压阀, 系列 AS2-RGS R412006107
AS2-RGS-G014-GAU-080
AVENTICS AS2 系列是一款通用的模块化多功能的气源处理单元。该系列提供紧凑尺寸，高效、轻盈、使用简便。AVENTICS AS 系列通过简化装配和维护工作，确保了可靠性、安全性和高效性。
规格
功能标准型压力调节器
组成部分调压阀
接口G 1/4
Qn =2200 l/min
压力表带有压力表
安装位置任意
调节器型号隔膜式调压阀
压力调节范围 min.0.5 bar
压力调节范围 max.8 bar
小运行压力0.5 bar
大运行压力16 bar
低环境温度-10 ?C
高环境温度50 ?C
操作机械式
ATEX适合ATEX
合格证书适合ATEX
调整功能带二次排气
调节器型号可以组装成块
压力输送单的
封闭方式，封闭类型锁定式
封闭方式，封闭类型用于挂锁
介质中性气体, 压缩空气
介质温度小值-10 ?C
介质温度大值50 ?C
重量0.32 kg
特点
该模块化多功能系列产品可以融合各种功能
紧凑的尺寸节省了空间
减少能耗
质量轻
易于使用的设计
的安全组件，可靠又安全
简化装配，减少维护工作量




安沃驰AVENTICS过滤器, 系列 NL4-FLS 0821303505
NL4-FLS-G012-SSS-AO-05,00
AVENTICS NL 系列气源处理单元是适用于所有领域：作为单个部件或组气源处理护单元，用于集中式或分散式压缩空气制备，紧凑型版本或强大型版本，用于高温或低温环境。该系列提供一套完整、可定制的压缩空气制备技术。包括将每个部件组合到产品系列中以实现所需功能的选项，可以根据应用要求调整部件。
规格
结构特点标准过滤器
组成部分过滤器
接口G 1/2
过滤器气孔直径5 μm
额定流量Qn4000 l/min
清除冷凝物全自动，无压打开
小运行压力1.5 bar
大运行压力16 bar
低环境温度-10 ?C
高环境温度60 ?C
介质温度小值-10 ?C
介质温度大值60 ?C
介质中性气体, 压缩空气
合格证书适合ATEX
ATEX适合ATEX
根据ISO 8573-1:2010 标准可达到的大压缩空气等级6 : 7 : -
过滤器的集水杯容积50 cm3
滤清器滤芯可替换
重量1.29 kg
透视玻璃配有可视玻璃
安装位置垂直
结构特点可以组装成块
气杯金属容器，带观察窗口
材料：外壳压铸锌
材料 正面板丙烯腈合成材料




安沃驰AVENTICS过滤器-调压阀, 系列 AS2-FRE R412006221
AS2-FRE-G038-GAN-100-PBP-HO-25.00
AVENTICS AS2 系列是一款通用的模块化多功能的气源处理单元。该系列提供紧凑尺寸，高效、轻盈、使用简便。AVENTICS AS 系列通过简化装配和维护工作，确保了可靠性、安全性和高效性。
规格
组成部分过滤器-调压阀
接口G 3/8
额定流量Qn2600 l/min
过滤器气孔直径25 μm
清除冷凝物半自动，失压开启
小运行压力1.5 bar
大运行压力16 bar
低环境温度-10 ?C
高环境温度50 ?C
材料：外壳聚酰胺
密封件材料丙烯树胶
合格证书适合ATEX
ATEX适合ATEX
压力调节范围 min.0.5 bar
压力调节范围 max.10 bar
封闭方式，封闭类型锁定式
锁定式用于挂锁
结构特点一个整体的
结构特点可以组装成块
压力输送单的
安装位置垂直
调节器型号隔膜式调压阀
调整功能带二次排气
滤清器滤芯可替换
过滤器的集水杯容积28 cm3
特点
该模块化多功能系列产品可以融合各种功能
紧凑的尺寸节省了空间
减少能耗
质量轻
易于使用的设计
的安全组件，可靠又安全
简化装配，减少维护工作量


安沃驰AVENTICSAVENTICS调压阀, 系列 NL4-RGS-...-DS 0821302507
NL4-RGS-G012-GAN-MAN-100-DS
AVENTICS NL 系列气源处理单元是适用于所有领域：作为单个部件或组气源处理护单元，用于集中式或分散式压缩空气制备，紧凑型版本或强大型版本，用于高温或低温环境。该系列提供一套完整、可定制的压缩空气制备技术。包括将每个部件组合到产品系列中以实现所需功能的选项，可以根据应用要求调整部件。
规格
功能标准型压力调节器
组成部分调压阀带连续供气
接口G 1/2
Qn =9500 l/min
安装位置任意
调节器型号隔膜式调压阀
压力调节范围 min.0.5 bar
压力调节范围 max.10 bar
小运行压力0.5 bar
大运行压力16 bar
低环境温度-10 ?C
高环境温度60 ?C
操作机械式
ATEX适合ATEX
合格证书适合ATEX
调整功能带二次排气
调节器型号可以组装成块
压力输送两侧
带连续供气带连续供气
介质压缩空气, 中性气体
建议的初级过滤5 μm
处于集成块状态的大压力表-63 mm
介质温度小值-10 ?C
介质温度大值60 ?C
重量0.867 kg


安沃驰AVENTICS标准-喷雾润滑器, 系列 AS3-LBS R412007231
AS3-LBS-G012-PBP-LA
AVENTICS AS3 系列是一款通用的模块化多功能的气源处理单元。该系列提供紧凑尺寸，高效、轻盈、使用简便。AVENTICS AS 系列通过简化装配和维护工作，确保了可靠性、安全性和高效性。
规格
组成部分标准-喷雾润滑器
压缩空气连接G 1/2
额定流量Qn8000 l/min
安装位置垂直
小运行压力0.5 bar
大运行压力16 bar
低环境温度-10 ?C
高环境温度50 ?C
介质温度小值-10 ?C
介质温度大值50 ?C
介质中性气体, 压缩空气
合格证书适合ATEX
ATEX适合ATEX
加油方式运行时的半自动加油, 手动加油
油雾器的集水杯容积80 cm3
气杯PA材质的容器，配有PA金属材质的保护篮
防护罩带有保护杯
加油速度为每分钟1000升1-2 滴
功能油雾润滑器
功能可以组装成块
重量0.343 kg
材料：外壳聚酰胺
材料 正面板丙烯腈合成材料
密封件材料丙烯树胶
材料 螺纹管套压铸锌
特点
该模块化多功能系列产品可以融合各种功能
紧凑的尺寸节省了空间
减少能耗
质量轻
易于使用的设计
的安全组件，可靠又安全
简化装配，减少维护工作量



安沃驰AVENTICS调压阀, 系列 AS2-RGS R412006120
AS2-RGS-G038-GAN-100
规格
功能标准型压力调节器
组成部分调压阀
接口G 3/8
Qn =2700 l/min
安装位置任意
调节器型号隔膜式调压阀
压力调节范围 min.0.5 bar
压力调节范围 max.10 bar
小运行压力0.5 bar
大运行压力16 bar
低环境温度-10 ?C
高环境温度50 ?C
操作机械式
ATEX适合ATEX
合格证书适合ATEX
调整功能带二次排气
调节器型号可以组装成块
压力输送单的
封闭方式，封闭类型锁定式
封闭方式，封闭类型用于挂锁
介质压缩空气, 中性气体
介质温度小值-10 ?C
介质温度大值50 ?C
重量0.248 kg
材料：外壳聚酰胺
特点
该模块化多功能系列产品可以融合各种功能
紧凑的尺寸节省了空间
减少能耗
质量轻
易于使用的设计
的安全组件，可靠又安全
简化装配，减少维护工作量



安沃驰AVENTICS二位三通换向阀，电气操作, 系列 AS3-SOV R412007269
AS3-SOV-G012-024
AVENTICS AS3 系列是一款通用的模块化多功能的气源处理单元。该系列提供紧凑尺寸，高效、轻盈、使用简便。AVENTICS AS 系列通过简化装配和维护工作，确保了可靠性、安全性和高效性。
规格
操作电子
额定流量Qn4500 l/min
压缩空气 接口 出口G 1/2
小运行压力2.5 bar
大运行压力10 bar
工作电压DC24 V
密封原理软密封
ATEXATEX 中可选
连接类型管式连接
组成部分二位三通换向阀，电气操作
可以组装成块可以组装成块
带有导线盒的基础阀门带有先导阀的基础阀
结构特点提动阀
低环境温度-10 ?C
高环境温度50 ?C
介质温度  小值-10 ?C
介质温度  大值50 ?C
介质中性气体, 压缩空气
颗粒大小 max.25 μm
压缩空气 接口 人口G 1/2
压缩空气连接 排气G 1/2
额定流量Qn 1 向 24500 l/min
额定流量 Qn 2 向 33200 l/min
功率 消耗 DC2 W
标准化电路接口ISO 15217
特点
该模块化多功能系列产品可以融合各种功能
紧凑的尺寸节省了空间
减少能耗
质量轻
易于使用的设计
的安全组件，可靠又安全
简化装配，减少维护工作量



安沃驰AVENTICS调压阀, 系列 AS3-RGS R412007109
AS3-RGS-G038-GAU-100
AVENTICS AS3 系列是一款通用的模块化多功能的气源处理单元。该系列提供紧凑尺寸，高效、轻盈、使用简便。AVENTICS AS 系列通过简化装配和维护工作，确保了可靠性、安全性和高效性。
规格
功能标准型压力调节器
组成部分调压阀
接口G 3/8
Qn =4300 l/min
压力表带有压力表
安装位置任意
调节器型号隔膜式调压阀
压力调节范围 min.0.5 bar
压力调节范围 max.10 bar
  小运行压力0.5 bar
  大运行压力16 bar
  低环境温度-10 ?C
  高环境温度50 ?C
操作机械式
ATEX适合ATEX
合格证书适合ATEX
调整功能带二次排气
调节器型号可以组装成块
压力输送单的
封闭方式，封闭类型锁定式
封闭方式，封闭类型用于挂锁
介质中性气体, 压缩空气
介质温度  小值-10 ?C
介质温度  大值50 ?C
重量0.6 kg
特点
该模块化多功能系列产品可以融合各种功能
紧凑的尺寸节省了空间
减少能耗
质量轻
易于使用的设计
的安全组件，可靠又安全
简化装配，减少维护工作量



安沃驰AVENTICS二位三通截止阀R412006260
AS2-SOV-G014-MAN
AVENTICS AS2 系列是一款通用的模块化多功能的气源处理单元。该系列提供紧凑尺寸，高效、轻盈、使用简便。AVENTICS AS 系列通过简化装配和维护工作，确保了可靠性、安全性和高效性。
规格
操作机械式
压缩空气 接口 出口G 1/4
小运行压力0 bar
大运行压力16 bar
操作元件管状端头
密封原理软密封
合格证书适合ATEX
ATEX适合ATEX
结构特点提动阀
封闭方式，封闭类型锁定式
封闭方式，封闭类型用于挂锁
低环境温度-10 ?C
高环境温度50 ?C
介质温度小值-10 ?C
介质温度大值50 ?C
介质压缩空气, 中性气体
颗粒大小 max.25 μm
压缩空气接口型号内螺纹
压缩空气 接口 人口G 1/4
压缩空气连接 排气G 1/4
额定流量Qn 1 向 22000 l/min
额定流量 Qn 2 向 3380 l/min
重量0.206 kg
材料：外壳聚酰胺
密封件材料丙烯树胶
特点
该模块化多功能系列产品可以融合各种功能
紧凑的尺寸节省了空间
减少能耗
质量轻
易于使用的设计
安全组件，可靠又安全
简化装配，减少维护工作量




安沃驰AVENTICS过滤器-调压阀, 系列 AS3-FRE R412007208
AS3-FRE-G038-GAU-080-SSS-AC-05.00
AVENTICS AS3 系列是一款通用的模块化多功能的气源处理单元。该系列提供紧凑尺寸，高效、轻盈、使用简便。AVENTICS AS 系列通过简化装配和维护工作，确保了可靠性、安全性和高效性。
规格
组成部分过滤器-调压阀
接口G 3/8
额定流量Qn5100 l/min
过滤器气孔直径5 μm
清除冷凝物全自动，无压关闭
压力表带有压力表
小运行压力1.5 bar
大运行压力16 bar
低环境温度-10 ?C
高环境温度50 ?C
材料：外壳聚酰胺
密封件材料丙烯树胶
合格证书适合ATEX
透视玻璃配有可视玻璃
ATEX适合ATEX
压力调节范围 min.0.5 bar
压力调节范围 max.8 bar
封闭方式，封闭类型锁定式
锁定式用于挂锁
结构特点一个整体的
结构特点可以组装成块
压力输送单的
安装位置垂直
调节器型号隔膜式调压阀
调整功能带二次排气
特点
该模块化多功能系列产品可以融合各种功能
紧凑的尺寸节省了空间
减少能耗
质量轻
易于使用的设计
安全组件，可靠又安全
简化装配，减少维护工作量

安沃驰AVENTICS精密调压阀, 系列 NL4-RGP 0821302513
NL4-RGP-G012-GAN-MAN-100-SS
AVENTICS NL 系列气源处理单元是适用于所有领域：作为单个部件或组气源处理护单元，用于集中式或分散式压缩空气制备，紧凑型版本或强大型版本，用于高温或低温环境。该系列提供一套完整、可定制的压缩空气制备技术。包括将每个部件组合到产品系列中以实现所需功能的选项，可以根据应用要求调整部件。
规格
功能精密型压力调节器
组成部分精密调压阀
接口G 1/2
Qn =6000 l/min
安装位置任意
调节器型号隔膜式调压阀
压力调节范围 min.0.5 bar
压力调节范围 max.10 bar
小运行压力0.5 bar
大运行压力16 bar
低环境温度-10 ?C
高环境温度60 ?C
操作机械式
ATEX适合ATEX
合格证书适合ATEX
调整功能带二次排气
调节器型号可以组装成块
压力输送单的
自通风耗用量 qv 大2.6 l/min
介质压缩空气, 中性气体
建议的初级过滤5 μm
介质温度小值-10 ?C
介质温度大值60 ?C
重量0.867 kg
材料：外壳压铸锌

安沃驰AVENTICS拉杆气缸ISO 15552, 系列 TRB 0822340001
TRB-DA-032-0025-0122111100000000000000-B
安沃驰 TRB 系列 (ISO 15552) 气缸经常用于需要重型气缸的行业，如木材与铝材、钢铁与汽车、重型机械和采矿等等。
规格
标准ISO 15552
活塞- φ32 mm
行程25 mm
实用原则双作用式
缓冲气动
缓冲可调节的
磁性销钉带磁性活塞
合格证书ATEX 中可选
ATEXATEX 中可选
防尘圈材料聚氨酯
确定活塞推力的压力6,3 bar
缩回运动的活塞力435 N
伸出运动的活塞力505 N
低环境温度-20 ?C
高环境温度80 ?C
小运行压力1.5 bar
大运行压力10 bar
接口G 1/8
活塞杆螺纹M10x1,25
缓冲长度16.5 mm
缓冲能量4.8 J
重量 0 mm行程0.46 kg
重量 10 mm行程0.024 kg
大行程1600 mm
介质温度小值-20 ?C
特点
提供 32 mm 至 125 mm 直径的活塞
气动缓冲
附加弹性缓冲
提供多种刮刀模块
您可以利用模块系统随时更换气缸上的刮刀，并能大大减少保养周期
配置器中提供各种变型和配件

安沃驰AVENTICS二位五通换向阀, 系列 TC15 0820058211
TC15-5/2XX-SR-024DC-I-M8X1_4P-SGL
规格
操作电子
额定流量Qn1500 l/min
换向原理5/2
压缩空气 接口 出口G 1/4
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / 10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸M8
电气连接 极数4-針
操作元件单线圈
密封原理软密封
先导内部
预控阀的宽度15 mm
阀门结构形式滑阀，正重叠
连接类型管式连接
复位装置带弹簧复位
控制压力小3 bar
大控制压力10 bar
低环境温度-10 ?C
高环境温度50 ?C
介质温度小值-10 ?C
介质温度大值50 ?C

安沃驰AVENTICS三位五通换向阀, 系列 CD02-AL 0820039945
CD02-5/3PC-NONE
规格
额定流量Qn250 l/min
换向原理5/3
结构中位增压
压缩空气 接口 出口VDMA 02底板
小运行压力2.2 bar
大运行压力10 bar
电气连接2
电气连接 类型多芯插头
电气连接 尺寸ISO 15217, C 型
密封原理软密封
先导外部的
标准ISO 15407-1
预控阀的宽度15 mm
阀门结构形式滑阀，正重叠
组合原理（闭锁原理）底板原理
连接类型底板连接
压缩空气 接口 人口VDMA 02底板
压缩空气连接 排气VDMA 02底板
压缩空气连接 先导 排气VDMA 02底板
带有导线盒的基础阀门不带先导阀的基阀
尺寸18 mm
控制压力小2.2 bar
大控制压力10 bar
低环境温度0 ?C
高环境温度50 ?C
特点
尺寸为 18 mm 的标准化阀门系统
灵活且功能强大
通过在线配置器轻松灵活地进行特定个性化配置
可以组合 CD01-PA 使用

安沃驰AVENTICSAVENTICS 二位五通换向阀, 系列 IS12, 尺寸1 0820024004
ED 5/2 ISO1 110/50
规格
额定流量Qn1060 l/min
换向原理5/2
压缩空气 接口 出口按照标准ISO 5599-1制造的接地板
小运行压力2 bar
大运行压力10 bar
工作电压 AC110 V
工作电压 AC110 V
电压偏差AC 50 Hz-10% / 10%
电压偏差AC 60 Hz-10% / 10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
操作元件单线圈
密封原理软密封
先导内部
标准ISO 5599-1
预控阀的宽度30 mm
阀门结构形式滑阀，正重叠
组合原理（闭锁原理）单重底板原理
连接类型底板连接
复位装置带空气弹簧复位
压缩空气 接口 人口按照标准ISO 5599-1制造的接地板
压缩空气连接 排气按照标准ISO 5599-1制造的接地板
压缩空气连接 控制接口 输入按照标准ISO 5599-1制造的接地板
压缩空气连接 先导 排气按照标准ISO 5599-1制造的接地板
特点
Qn 大为 2500 l/min
电气控制
气动控制
宽度：42 mm、56 mm

安沃驰AVENTICS三位五通换向阀, 系列 IS12, 尺寸1 0820027275
DISTRIBUTEUR ELECT ISO1 DVV3 5/3
安沃驰 IS12 系列符合 ISO 5599-1 阀门标准。该系列提供 IOS1 和 2 尺寸、带 Form A 或中心 M12 连接器的电气受控 ISO 阀门。
规格
额定流量Qn880 l/min
换向原理5/3
结构中位封闭
压缩空气 接口 出口按照标准ISO 5599-1制造的接地板
小运行压力2.5 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / 10%
手动控制装置按钮式
电气连接 类型多芯插头
电气连接 尺寸M12
电子连接3-針
操作元件双线圈
密封原理软密封
先导内部
标准ISO 5599-1
预控阀的宽度15 mm
阀门结构形式滑阀，正重叠
组合原理（闭锁原理）单重底板原理
连接类型底板连接
压缩空气 接口 人口按照标准ISO 5599-1制造的接地板
压缩空气连接 排气按照标准ISO 5599-1制造的接地板
压缩空气连接 控制接口 输入按照标准ISO 5599-1制造的接地板
压缩空气连接 先导 排气按照标准ISO 5599-1制造的接地板
功率 消耗 DC0.35 W
特点
Qn 大为 2500 l/min
电气控制
气动控制
宽度：42 mm、56 mm

AVENTICS波纹管式气缸1923061000
