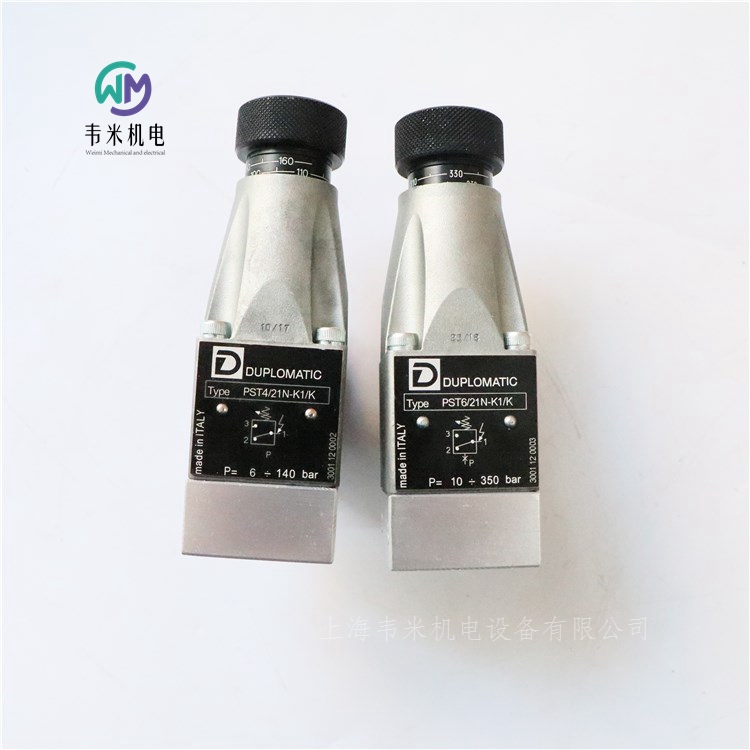

DUPLOMATIC压力开关PST6/21N-K1/K，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，现货库存，价格实惠；热诚欢迎新老客户咨询购买！

迪普马DUPLOMATIC柱塞式压力继电器PS系列
高工作压力 650 bar
大压力调节范围 35 - 140 - 350 - 630 bar
PS* 柱塞型压力继电器是一种电液式压力开关。当工作压力达到设定值时，其内部的电气触点闭合。
管路压力作用于柱塞，而柱塞的另一端直接承受来自于弹簧的负载。弹簧力可由调整旋钮进行调整设定。 当管路压力达到设定值时，柱塞运动并使微动开关闭合。
该压力继电器可提供4种压力调节范围， 高调节压力从35 bar到 630 bar。安装方式有板式安装或1/4” BSP 螺纹口连接。
标准订货包含调节旋钮和压力刻度。
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封(代号N)。
对于HFDR 油液（磷酸酯），使用FPM 密封（代号V）。
若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。
当工作油温高于80 ?C 时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
安装
在不影响其正常工作的条件下，该压力继电器可按任意方向安装。确保在使用时液压回路中没有空气。
PSP板式安装型压力继电器可用螺栓紧固在安装平面上，要求该安装平面的平面度和粗糙度不低于图中所标注的等级。若未达到其 小值，继电器与安装面间容易产生泄漏。
叠加式安装底板
PSP型压力继电器可叠加安装在符合ISO 4401-03 （CETOP 03 ）标准的安装底板上，代码为1950611和1950621。
代码1950611的安装底板可实现压力继电器与油口A和/或 B的连接，这取决于螺钉的安装位置。代码1950621的安装底板可连接压力继电器与P口。
意大利迪普马DUPLOMATIC压力开关订货型号：
PSP2/21N-K1/K
PSP4/21N-K1/K
PSP6/21N-K1/K
PSP8/21N-K1/K
PST2/21N-K1/K
PST4/21N-K1/K
PST6/21N-K1/K
PST8/21N-K1/K

意大利迪普马DUPLOMATIC数字放大器用于开环比例阀EDM-M*系列
EDM-M1 单电磁铁
EDM-M2 双电磁铁
EDM-M3 两个单电磁铁独立通道
导轨式安装形式: DIN EN 50022
EDM-M*型卡是一种用于开环比例阀控制的数字放大器。其设计符合导轨式安装形式：DIN?EN 50022。
该单元提供和参考输入信号成比例的可变电流，不受温度变化或者负载阻抗的影响。
电磁铁电源的PWM特性减小了阀的滞环，从而优化了控制精度。该单元可提供三种主要形式，可控制单电磁铁阀(M1)，双电磁铁阀(M2) 和两个独立通道控制两个单电磁铁阀(M3)。每个形式均可根据相应的阀，优化定制各种不同的 大电流规格和开关频率(PWM)。
参数调节可通过前面板上的按键和显示完成，或者通过RS232 或USB转换器(EDMPC/20 软件)，连接笔记本电脑实现。
电源电压  10 - 30 V DC含波动值
所需功率  小20W - 大40W
输出电流  小800mA - 大2600mA
电源电气保护 过载超过33V 极性反转
输出电气保护 短路
模拟量电气保护 至30V DC 由于不正确的电源连接
可用参考输入信号
0 - 10V 输入阻抗 10-100 k?
?10V 输入阻抗10-100 k?
4-20 mA 输入阻抗  大500 ?
额外输出口 ?10V DC至电源 50 50 mA至外部电位计
电磁兼容性 (EMC) 根据2004/108/CE 标准
外壳材料 热塑性塑料聚酰胺
外壳尺寸  120 x 93 x 23mm
插头 插入式接线端子带紧固螺栓： 15针
工作温度范围 -20 / 70?C
质量  0,15kg

意大利迪普马DUPLOMATIC放大板EDM-M*
功能说明
电源
放大板所需要的供电电源为10到30 V DC 之间(端子1和2)。
注意： 放大板的电源电压值必须高于所控制电磁铁的额定工作电压。
电源电压必须经过整流和滤波，并且 大允许波动在上述电压范围内。
卡所需要的功率由电源电压值和供电电流 大值决定(取决于卡的型号)。 通常来说，所需功率的稳妥值可以认为是V x I的乘积。
例如： 卡的 大电流= 800 mA且电源电压为24 V DC，则所需要的功率约为20W。如果卡的 大电流=1600 mA并且电源电压为24 VDC，则所使用的功率等于38.5 W。
电气保护
放大板具有防止超压和极性反转的功能。
输出端有短路保护。
参考输入信号
放大板可接受来自于外部发生器(PLC，CNC)，或者由卡本身供电的外部电位计，提供的电压参考输入信号0 - 10 V和? 10 V，以及电流参考输入信号4 - 20 mA。相应的参考输入值取决于卡的型号。
信号
供电指示(电源)
两个红色的显示表示卡的电源：
亮 - 电源正常 不亮 - 无电源
闪烁 - 其他
放大板状态输出
放大板的状态可通过位于针脚9 (参考零电源，针脚15)的“卡状态输出”进行检测，带220 K?负载阻抗， 大电流100 mA。若卡正常工作，此针脚处的电压和电源相同；如果卡出现故障，输出电压为零。
故障包括：
低电压 (低于10V)
短路
未连接线圈 如果针脚9的输出过低，控制逻辑会禁止电源输出供给电磁铁。如果故障解除，放大板将会自动重启。
调节
有两种调节模式：参数观测和参数编辑。一种模式可实时监测各控制值，包括两个通道中需要的和可读的电流值。二种模式可进行工作参数观测和编辑。

参数观测
放大板切换到参数观测模式时，显示的一个变化参数值为通道1的参考
输入信号。
通过按键( )和(-)，可切换不同的参数。每选中一个参数时，它的名字缩写将会出现约一秒钟。
通过短暂地按下按键(E)，当前参数名会显示约一秒钟。
可选择的参数包括：
U1: 通道1参考输入信号:0 9,9V用于单电磁铁4-20 mA；- 9,9/0/ 9,9 V用于双电磁铁4/12/20mA
C1:根据输入信号，通道1所需要的电流，单位安培，范围从0到3.0 A。
E1:通道1实际提供的电流，单位安培，范围从0到3.0 A。
U2:通道2参考输入信号：0 9,9V用于单电磁铁4-20 mA；- 9,9/0/ 9,9 V用于双电磁铁4/12/20mA
C2:根据输入信号，通道1所需要的电流，单位安培，范围从0 到3.0 A。
E2:通道2实际提供的电流，单位安培，范围从0到3.0 A。
所有提到的参数，均可从位于插头前面板的两位数字显示观测到。

参数编辑
按住键(-)1,5秒钟以上，可从参数观测模式切换到参数编辑模式，反之亦然。
在参数编辑模式中，和前述模式一样，可通过短暂按下键( )和(-)，切换不同的参数。每选中一个参数时，它的名字缩写将会出现约一秒钟。 通过短暂地按下按键(E)，当前参数名会显示约一秒钟。 按住键(E)1,5秒钟以上，参数名大约闪烁一秒钟：通过按键( )和(-) ， 可修改参数值。每当这些按键中的一个被按下，相应值增大或者减小一个单位；按住按键不放，值可持续增大。
一旦编辑获得所需要的值，通过按下按键(E)退出。此时，值存储在EEPROM中，按键( )和(-)恢复其参数选择功能。 一旦参数化循环完成，按住按键( )2秒以上，直至显示开始闪烁， 所有参数都将被存储到EEPROM中，并且重新回到参数观测模式。

可选择的参数包括：
G1: “I Max” 电流， 以毫安表示。
此参数设定了参考输入信号为 大值 10 V (或者20 mA)时，供给通道1电磁铁的 大电流。此参数用于限定阀控制的液压尺寸 大值。
o1: “I Min” 电流， 以毫安表示。
此参数设定了参考输入信号超出0,1 V (或者0,1 mA)的限制时，通道1电磁铁的偏置电流。此参数用于清除阀的不灵敏区域(死 区)。
范围 = I Max的0 - 50%
r1：“Max Ramp” - 斜坡时间，单位秒。 当参考输入信号从零到100%变化时，该参数设定了通道1供给
电流从零到 大值所需的时间，反之亦然。此参数用于减慢阀的响应时间，以防输入信号出现突变。
范围 = 00 - 20 秒
u1: “Ramp Up” 上升斜坡时间，以斜坡时间r1的%进行表示。该参数设定了输入信号从0到100%变化时，通道1的电流增大时间。
默认值 = 99%
范围 = 00 - 99%
d1: “Ramp Dn” - 下降斜坡时间，以斜坡时间r1的%进行表示。该参数设定了输入信号从100%到0变化时，通道1的电流减小时间。
默认值 = 99%
范围 = 00 - 99%
G2: “I Max” - 电流， 以毫安表示。
此参数设定了参考输入信号为 大值时，供给通道2电磁铁的 大电流。
o2: “I Min” - 电流， 以毫安表示。
此参数设定了通道2电磁铁的偏置电流。
范围 = I Max的0 - 50%
r2: “Max Ramp” - 斜坡时间，单位秒。 当参考输入信号从零到100%变化时，该参数设定了通道2供给
电流从零到 大值所需的时间，反之亦然。此参数用于减慢阀的响应时间，以防输入信号出现突变。
范围 = 00 - 20 秒
u2: “Ramp Up” 上升斜坡时间，以斜坡时间r2的%进行表示。该参数设定了输入信号从0到100%变化时，通道2的电流增大时间。
默认值 = 99%
范围 = 00 - 99%
d2: “Ramp Dn” 下降斜坡时间，以斜坡时间r2的%来进行表示。该参数设定了输入信号从100%到0变化时，通道2的电流减小时
间。
默认值 = 99%
范围 = 00 - 99%
Fr: “PWM Freq” - PWM，单位Hertz。 此参数用于设定控制电流的脉动频率PWM。减小PWM能够提 高阀的精度，但会降低调节稳定性。增大PWM能够提高调节稳定性，但会增大滞环。
默认值 = PWM (根据卡的型号)
范围 = 50 - 400Hz
U1 和 U2: 此参数表示设的量程范围。
通过此参数(仅可通过软件进行修改)，即使设低于10V，仍可保持同样的分辨率。
例如：卡EDM-M121，带10V指令且参数标准设定，输出电流范围1200 mA。如果“U” 的设定值为500，输出电流范围为600
mA。
如果卡被设定用于单电磁铁阀，只有通道1 的参数可以观测到。

安装
此卡为导轨式安装设计，符合DIN EN?50022形式。接线通过端子板完成，位于电子控制单元的底部。推荐截面积0.75 mm2，长度至20 m的电缆和截面积1.00 mm2 ，长度至40m的电缆，用于电源和电磁铁连接。对于其他连接，推荐使用带屏蔽护套的电缆，且仅卡侧接地。
意大利迪普马DUPLOMATIC放大板订货型号：
EDM-M212/30E1-B
EDM-M231/30E0-B
EDM-M31111/30E0-A
EDM-M31111/30E0-B
EDM-M31122/30E0-B
EDM-M212/30E0-B
EDM-M212/30E1-B
EDM-M231/31E0-B

意大利迪普马DUPLOMATIC电子控制单元
用于开环单电磁铁比例阀放大板
UEIK-1*系列
技术参数
电源  22 - 30VDC
电源电气保护   过载  极性反转
参考输入信号：
电压  0 / 10 V
电流  4 - 20mA
参考输入信号阻抗
电压  10k?
电流  250?
卡尺寸  欧板式 100x160x35
插头接口  DIN 41612-D 32 外螺纹
工作温度范围  0 - 50℃
重量  0.2kg
UEIK-1* 型卡为欧板式电子控制单元，用于开环单电磁铁比例阀。该单元提供和参考输入信号成比例的可变电流，不受温度变化或者负载阻抗的影响。
电磁铁电源的PWM特性减小了阀的滞环，从而优化了控制精度。 前面板带LED灯，可显示卡的功能和电位计，从而优化控制。
功能说明
电源
卡所需要的供电电源为22到30 V DC (针脚2a/2c - 4a/4c)之间， 所需功率为：20W (UEIK-11) - 29W (UEIK-12)。
电源电压必须经过整流和滤波，并且大允许波动在上述电压范围内。
电气保护
卡具有防止超压和极性反转的功能。
一根已安装的2A快速熔断保险丝，用于电源电路保护。
参考输入信号
此卡可接受电压参考输入信号(0到 10V)或者电流参考输入信号(4-20 mA)。
注意：如果信号由电位计发射，请验证其负荷至少为200 Ω。
信号和调节
电源 POWER ON
黄色LED灯指示卡的电源状态：
亮 - 电源正常
灭 - 无电源，电源故障或者保险丝熔断
使能 ENABLE
卡正常工作需要在针脚24c处施加一个22到30 V DC的使能信号。
卡的使能状态，既可以通过前面板的LED灯观测，也可以由用户在针脚6a和6c处测量。
绿色LED灯指示：
亮 - 卡开启
灭 - 卡关闭或者故障
增益 GAIN (增益系数调节)
增益电位计“GAIN”，可以调节设定的参考信号值和供给电磁铁的大电流两者之间的关系，从而用于限定阀控制的液压尺寸大值。
卡的大电流限定为1,0A (UEIK-11) - 1,2A (UEIK-12)。见6节的默认值。
顺时针旋转增大电流。
偏置 OFFSET(偏置电流调节)
偏置电位计 “OFFSET”，可以调节阀的偏置电流。此参数用于清除阀的不灵敏区域(死区)。
调节范围从0到0,5A (UEIK-11) - 从0到0,65A (UEIK-12)。
当参考输入信号超过 150 mV (或者4,25 mA)的阈值时，偏置电流被激活。
低于此阈值时，偏置不被激活，只有当极化电流等于25 mA时会出现。
注意：偏置电流设定值的变化会引起增益系数值的相应变化。
顺时针旋转增大电流。
上升斜坡 RAMP UP/ 下降斜坡 RAMP DOWN (斜坡调节)
上升斜坡电位计“RAMP UP”和下降斜坡电位计“RAMP DOWN” ，可以调节相应参考输入信号阶跃上升或者下降变化时，达到所需供给电流的时间，范围从0,03到7秒。
通过这个方法，可以控制阀的响应时间，从而调节阀以满足液压回路和机器循环的要求。
可以通过在针脚16a处施加一个22到30 V DC的隔断指令，以禁止斜坡。在这种情况下，剩余的斜坡时间为10 ms。
顺时针旋转增大斜坡时间。
信号测量
电流 CURRENT (电磁铁电流测量点)
可以通过电压读取供给电磁铁的电流。
读取转换：
1V DC = 1A (UEIK-11)
0,82V DC = 1A (UEIK-12).
参考信号 REFERENCE (参考输入信号测量点)
可以通过电压读取发送给卡的参考输入信号。
直接读取，但参考电压和电流之间符号相反，其转换为：
4 mA = 0 V 20 mA = - 10V。
安装
卡可安装在支架或者卡架中，其接口形式为DIN 41612 - 规格D - 32针。
对于电源和电磁铁连接，根据长度，推荐使用截面积为1到2,5 mm2之间的导线。对于其他连接，推荐使用带屏蔽护套的电缆，且仅卡侧接地。
通常，阀和电子单元的接线必须尽量远离干扰源(例如动力电缆，电机，交换器和电气开关)。
在有电磁干扰的环境下，必须对接线做全面保护。
默认状态
电子单元供货时出厂设定。
标准设定如下：
“GAIN” 增益调节：参考输入信号为 10V (或者20 mA)时，相应电
磁铁输入电流为0,7 A。
–“OFFSET” 偏置调节：零
–“RAMP UP”上升斜坡和“RAMP DOWN”下降斜坡调节：小值
– SW1在位置V
– SW2在位置S
– SW3在位置AA
– 开关频率(PWM) =
200Hz (UEIK-11)
100Hz (UEIK-12)。
调试和控制设定
如果需要，可按如下说明修改设置：
a) 偏置电流调节
– 设定增益电位计“GAIN”至小值。
– 输入大参考输入信号值 ( 10V或者20 mA)。
– 设置偏置电位计“OFFSET”， 从而使阀定位在开始工作区域。
b) 增益系数调节
– 输入大参考输入信号值 ( 10V或者20 mA)
– 设置增益电位计“GAIN”，从而使控制的液压参数达到所需的大值。
c) 斜坡调节
– 调节上升斜坡电位计“RAMP UP” 和下降斜坡电位计“RAMP DOWN”，从而使阀在参考输入信号变化时，逐步开启。
卡的电路设置
每次开关设置修改操作必须在卡断开电源时进行。每个模块中的各独立开关必须设定至同一位置。
电压或者电流参考输入信号选择
(SW 1 模块由三个独立开关组成)
– 电压参考输入信号选择V
– 电流参考输入信号选择I
单端参考输入信号或者差动参考输入信号选择
(SW?2 模块包括一个独立开关)
– 单端参考输入信号选择S。 当产生参考输入信号的外部电位计由卡本身进行供电时，强制使用这种状态。
– 差动参考输入信号选择D。当参考输入信号来自于PLC或者CNC的模拟输出时，优先选择这种状态。
注意：SW 3模块，由两个独立开关组成，在标准默认状态下，必须总是设定为AA状态。
开关频率调节
可以通过调整器PT7 (见10节)，修改开关频率(PWM)。
设定范围从80到370 Hz。
适当的开关频率调节可以减小阀的滞环值。
顺时针旋转增大频率。
意大利迪普马DUPLOMATIC比例阀放大板
UEIK-11/51-24
UEIK-12/51-24



意大利DUPLOMATIC迪普马DSC3液控方向控制阀
板式安装
ISO 4401-03
DSC3阀为液控方向控制阀，提供三通或四通设计，并且具有各种可互换的阀芯，安装面尺寸符合ISO 4401(CETOP RP121H)标准。
阀体由高强度铸铁制造而成，阀体内铸有宽大的流道，以减少压力损失。
该阀可提供2位或者3位设计带弹簧回位，或者2位带机械回位。
 大工作压力：
油口- P A B-350bar
油口-T-25bar
先导压力：
- min 15bar
- max 210bar
公称流量75  l/min
环境温度范围 -20 / 50  ?C
油液温度范围 -20 / 80  ?C
油液粘度范围 10 ? 400  cSt
油液允许的 高污染等级 根据ISO 4406:1999等级 20/18/15
推荐油液粘度  25 cSt
质量：
单控制阀 1.3kg
双控制阀 1.7kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封(代号N)。对于HFDR 油液（磷酸酯），使用FPM 密封（代号V）。
安装
具有弹簧对中和复位的阀可在任意方向安装； 不带弹簧，机械定位的RK型阀必须纵向轴水平安装。阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的 小值，则阀和安装面之间很容易发生油液泄露。
意大利迪普马DUPLOMATIC液控方向阀订货型号：
DSC3-SA1/11V


意大利迪普马DUPLOMATIC手动方向控制阀DSH
板式安装
DSH3 ISO 4401-03
DSH5 ISO 4401-05
DSH*为手动方向控制阀，提供三通或四通设计，并且具有
各种可互换的阀芯。 — 阀体由高强度铸铁制造而成，阀体内铸有宽大的流道，以减少压力损失。
可提供2位和3位设计，带弹簧对中或者机械回位。
相对于标准位置，根据安装要求，DSH3型阀的手柄可做180?旋转。
技术参数 （在温度50?C，油液粘度36 cSt条件下测得）
 大工作压力:
- P - A - B 口
DSH3  350bar
DSH5  320bar
- T 口
DSH3  210bar
DSH5  160bar
公称流量
DSH3  75l/min
DSH5  150l/min
环境温度范围
DSH3  DSH5  -20 / 50℃
油液温度范围
DSH3  DSH5 -20 / 80℃
油液粘度范围
DSH3  DSH5  10 - 400cSt
油液允许的污染等级  根据ISO 4406:1999 等级 20/18/15
推荐油液粘度  25cSt
重量
DSH3  2.1kg
DSH5  4.2kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封(代号N)。对于HFDR 油液（磷酸酯），使用FPM 密封（代号V）。
当工作油温高于80 ?C 时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
安装
具有弹簧对中和复位的阀可在任意方向安装； 机械定位的阀必须纵向轴水平安装。
阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的 小值，则阀和安装面之间很容易发生油液泄露。
意大利迪普马DUPLOMATIC手动方向控制阀
DSH3-S1/11N
DSH3-S2/11N
DSH3-S3/11N
DSH3-S4/11N
DSH3-SK1/11N
DSH3-SK3/11N
DSH3-SK4/11N
DSH3-TAK/11N


意大利迪普马DUPLOMATIC直动式三通减压阀MZD
固定或可变调节
叠加式
ISO 4401-03
 高工作压力 350 bar
MZD叠加式阀是一种直动式三通减压阀。通常阀不工作时，处于开启状态，油液可从管路 P1到管路P自由流动。该阀阀芯一端承受管路P的压力，另一端承受调节弹簧作用力。当管路P的压力超过弹簧的设定压力时，阀关闭，直到管路P的压力减小到设定值为止。
阀的结构使其具有良好的调整灵敏度，且阀的泄漏量小。泄油口在阀的内部与管路T相连。
三通式设计允许来自液压执行器的油液反向流动至T口排出，从而保护二次回路避免产生压力冲击。
该阀为叠加式安装，其安装面尺寸符合ISO 4401标准，能快速安装在符合ISO 4401-03标准的电磁阀下，无需油管连接。
通常供货时带可调节的沉头内六角调整螺钉，也可根据要求选配 SICBLOC调整旋钮。
固定调节型阀的压力设置值可为20，25 或 30bar。
结构
MZD*： P管路减压，T口泄油。
MZD*/A和MZD*/RA：连接执行机构的A管路减压，B管路为 大压力，T口泄油。
MZD*/B和MZD*/RB：连接执行机构的B管路减压，A管路为 大压力，T口泄油。
技术参数 （在油温 50?C，油液粘度 36 cSt条件下测得）
 大工作压力  350bar
T口的 大压力  10bar
控制管路 大流量  50l/min
自由管路 大流量  75l/min
泄漏流量  ≤ 0.08l/min
环境温度范围  -20 / 50℃
油液温度范围  -20 / 80℃
油液粘度范围  10 ? 400cSt
油液允许的污染等级  根据 ISO 4406:1999等级 20/18/15
推荐油液粘度  25cSt
质量  1.4kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（磷酸酯），使用FPM密封（代号V）。
当工作油温高于80 ?C时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
意大利迪普马DUPLOMATIC三通减压阀订货型号：
MZD3/RP/50
MZD2/50
MZD3/50
MZD5/50
MZD3/A/50
MZD3/B/50
MZD4/50
MZD4/A/50
MZD5/RP/50

意大利迪普马DUPLOMATIC先导式减压阀Z4M系列
叠加式
ISO 4401-05
 高工作压力 320 bar
 Z4M叠加式阀是一种先导式减压阀，其安装面尺寸符合
ISO 4401（CETOP PR 121H）标准。
该阀可用于减小二次回路压力，能够保证控制压力的稳定性，甚至改变通过阀的流量。
该阀能快速安装在符合ISO 4401-05 （CETOP 05）标准的换向阀下，无需油管连接。
通常供货时带沉头内六角调整螺钉，锁紧螺母以及 大调整限位装置。
该阀可提供4种不同的压力调整范围， 高压力320 bar。
液压功能
Z4M*-I： P管路减压，T口泄油。
Z4M*-A：A管路减压，B管路为全压。
Z4M*-B：B管路减压，A管路为全压。
参数
 大工作压力  320bar
控制管路P的 大流量  80l/min
自由管路的 大流量 100l/min
泄油管路的流量 ≤0.07l/min
环境温度范围 -20 / 50℃
油液温度范围 -20 / 80℃
油液粘度范围 10 ? 400cSt
油液允许的污染等级 根据 ISO 4406:1999等级 20/18/15
推荐油液粘度 25cSt
质量 2.7kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（磷酸酯），使用FPM密封（代号V）。
意大利迪普马DUPLOMATIC先导式减压阀订货型号：
Z4M5-I/50
Z4M3-I/50
Z4M4-I/50
