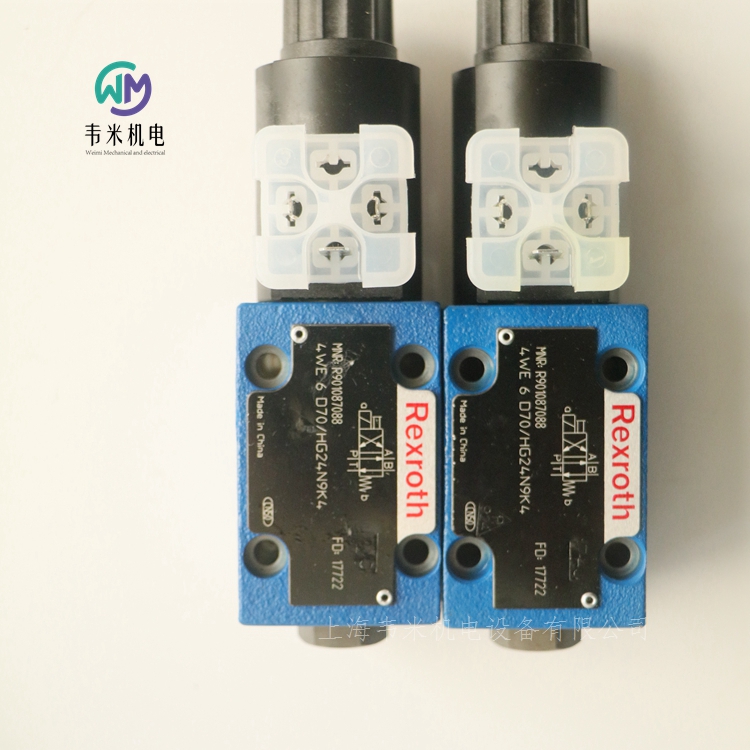

力士乐电磁阀现货4WE6D70/HG24N9K4

价格:450元浏览:110次联系:雷青 / 13524123009 / 021-61116913企业:上海韦米机电设备有限公司留言店铺收藏

力士乐电磁阀现货4WE6D70/HG24N9K4,上海韦米机电设备有限公司主营产品,销售热线:13524123009;联系人:雷青;产品实拍图片,原厂原装正品,现货库存,价格实惠;热诚欢迎新老客户咨询购买!



力士乐REXROTH带电磁启动的直动式方向滑阀
WE 6...H
规格 6
组件系列 7X
大工作压力 315 bar
大流量 60 l/min
三位四通、二位四通或二位三通型号
标准型号
油口安装面符合 DIN 24340,形式 A
带湿式插脚的直流线圈
电磁线圈可旋转
更换线圈时,不必打开耐压密闭腔体
电气连接作为单个连接
隐式手动应急操作
WE 型号的方向阀为电磁线圈操作的方向滑阀。这些阀控制流体的启动、停止和方向。
这些方向阀主要由壳体、一个或两个线圈、控制阀芯和一个或两个复位弹簧组成。在断电情况下,控制阀芯由复位弹簧固定在中心位置或初始位置。控制阀芯由带湿式插脚的线圈启动。
要确保正常运行,请确保将线圈的压力腔注满液压油!
线圈的力通过推杆作用在控制阀芯上并将后者从其静止位置推到所需的终端位置。这样就可以根据符号释放所需流向。在线圈灭磁后,复位弹簧将控制阀芯推回其静止位置。
手动应急操作可在线圈不通电的情况下控制阀芯。
德国力士乐REXROTH电磁阀订货号和型号:
R901087088 4WE6D70/HG24N9K4
R901087087 4WE6E70/HG24N9K4
R901108990 4WE6J70/HG24N9K4/B10
R901133322 4WE6HA70/HG24N9K4
R901089241 4WE6J70/HG24N9K4
R901108990 4WE6J70/HG24N9K4/B10
R901108705 4WE6JB70/HG24N9K4

力士乐REXROTH换向座阀,直动式,带电磁铁操纵
M-.SEW 6
R900566273 M-3SEW6C37/420MG24N9K4
R900566289 M-3SEW6U38/630MG24N9K4
R900566283 M-3SEW6U37/420MG24N9K4
R900570174 M-3SEW6U37/420MG24N9K4/V
规格 6
组件系列 3X
大工作压力 420 / 630 bar
大流量 25 l/min
特点
二位二通、二位三通或二位四通型号
油口安装面符合 DIN 24340 形式 A
油口安装面符合 ISO 4401-03-02-0-05
带可拆卸线圈的气隙直流线圈
电磁线圈可旋转 90?
更换线圈时,不必打开耐压密闭腔体
电气连接作为单个连接
辅助操纵装置,可选
位置感应开关和接近传感器(无触点)
二位二通和二位三通方向座阀
SEW 型号的方向阀是电磁操作的方向座阀。该阀控制流体的启动、停止和方向。
该阀主要由壳体、线圈、强化的阀系统以及闭合元件滚珠/阀芯组成。
基本原理
在初始位置,滚珠/阀芯由弹簧压入阀座,在切换位置,它由线圈 压入阀座。线圈 的力通过斜手柄和滚珠 施加到两侧密封的驱动推杆上。两个密封元件之间的腔体连接到油口 P。因此,阀系统根据起动力(线圈或复位弹簧)进行压力补偿。因此,可在不超过 630 bar 的情况下使用阀门。
注意!
二位三通方向座阀具有“阀芯负遮盖”。因此,必须始终连接油口 T。这意味着,在切换过程中(从一个阀座开始打开到另一个阀座关闭)油口 P–A–T 相互连接。然而,此过程在很短时间内即可完成,因此在几乎所有使用情况下都无关紧要。
手动应急操作允许在不给线圈通电的情况下切换阀。
要确保不超过的 大流量!如果适用,可插入 用于流量限制的节流插件。
二位四通方向座阀
通过二位三通方向座阀下方称为 Plus-1 板的叠加阀板,可实现二位四通方向座阀的功能。
Plus-1 板的功能
初始位置:
不操作主阀。弹簧将滚珠保持在阀座 上。油口 P 被堵塞,油口 A 连接到油口 T。除此之外,一条控制油路连接 A 和控制阀芯 的较大区域,因而可卸载至油箱。通过 P 施加的压力会将滚珠推到阀座上。现在,P 连接到 B,并且 A 连接到 T。
过渡位置:
启动主阀时,阀芯克服弹簧移动并被压入阀座。在此期间,将堵塞油口 T,而将 P、A 和 B 短暂连接在一起。
切换位置:
P 连接到 A。由于泵压力经由 A 作用在控制阀芯 的较大区域上,滚珠被压入阀座。因此,B 连接到 T,P 连接到 A。Plus-1 板中的滚珠具有“阀芯正遮盖”。
注意!
如果差动液压缸的环形区域未连接至油口 A,在切换过程中油口 B 将由于过压而产生一个压力峰值。压力峰值有可能超过大工作压力的允许限值。
节流插件
根据主要工作条件,如果在切换过程中可能出现流量超过阀的性能限制的情况,将需要使用节流插件。
示例:
蓄能器工作,
作为先导控制阀与内部先导控制液压油分流结合使用。
二位二通和二位三通方向座阀
节流插件插入到座阀的油口 P 中。
二位四通方向座阀 (参阅功能说明)
节流插件插入到 Plus-1 板的油口 P 中。
单向阀插件
单向阀插件允许流体从 P 自由流向 A,并能够无泄漏阻止从 A 到 P 的流动。
二位二通和二位三通方向座阀 (参阅功能说明)
单向阀插件插入到座阀的油口 P 中。
二位四通方向座阀 (参阅功能说明)
单向阀插件插入到 Plus-1 板的油口 P 中。
可依照阀芯符号以及的工作压力和流量使用座阀(请参阅性能限制)。
为确保安全运行,必须注意以下内容:
为了对阀进行安全切换和/或将其保持在阀芯位置,压力必须为 pP ≥ pA ≥ pT (出于设计原因)。
座阀具有阀芯负遮盖,即在切换过程中,会产生油泄漏。然而,此过程在很短时间内即可完成,因此在几乎所有使用情况下都无关紧要。
不得超过的大流量(如有必要,可以使用节流插件来限制流量)!
Plus-1 板:
当使用 Plus-1 板(二位四通方向控制功能)时,要遵守以下较低的工作值: p小 = 8 bar; qV > 3 l/min。
可根据任务明确油口 P、A、B 和 T。不得随意对其进行交换或关闭!
对于三通和四通阀芯位置,必须始终连接油口 T。
请遵守压力等级和压力分配!
仅允许流体沿箭头方向流动!



力士乐REXROTH电磁操作的二位三通和二位四通方向座阀
M-.SEW 10
R900054399 M-3SEW10C15/420MG24N9K4/P
规格 10
组件系列 1X
大工作压力 420 / 630 bar
大流量 40 l/min
特点
电磁操作的直动式方向座阀
油口安装面符合 ISO 4401-05-04-0-05
被截止的接口无泄漏密封
在压力作用下长期闲置后仍能安全地开关
带可拆卸线圈的气隙直流线圈(若为交流电源则必须装有整流器)
电磁线圈可旋转 90?
电气连接作为单个连接
带隐藏的手动应急控制,可选
位置感应开关(无触点),可选
二位三通方向座阀
M-.SEW 型号的方向阀是电磁操作的方向座阀。该阀控制流体的启动、停止和方向。
它主要由壳体、线圈、强化的阀系统以及闭合元件阀芯组成。
基本原理
在初始位置,控制阀芯由弹簧压入阀座,在阀芯位置,由线圈 压入阀座。线圈 的力通过斜手柄和滚珠 施加到两侧密封的阀芯上。两个密封元件之间的腔体连接到油口 P。因此,阀系统根据起动力(线圈或复位弹簧)进行压力补偿。因此,可在不超过 630 bar 的情况下使用阀门。
注意!
二位三通方向座阀具有“阀芯负遮盖”。因此,必须始终连接油口 T。这意味着,在切换过程中(从一个阀座开始打开到另一个阀座关闭)油口 P–A–T 相互连接。然而,此过程在这段时间内即可完成,在几乎所有应用中都无关紧要。
手动应急操作允许在不给线圈通电的情况下切换阀。
注意!
要确保不超过的大流量!如果适用,可插入节流插件来限制流量(请参阅功能说明)。
二位四通方向座阀
通过位于二位三通方向座阀下方称为“Plus-1 板”的叠加阀板,可实现二位四通方向座阀的功能。
Plus-1 板的功能:
初始位置
不操作主阀。弹簧将滚珠保持在阀座 上。油口 P 被堵塞,油口 A 连接到油口 T。除此之外,一条控制油路连接 A 和控制阀芯 的较大区域,因而可卸载至油箱。通过 P 施加的压力会将滚珠推到阀座上。现在,P 连接到 B,并且 A 连接到 T。
过渡位置:
启动主阀时,阀芯克服弹簧移动并被压入阀座。在此期间,将堵塞油口 T,而将 P、A 和 B 短暂连接在一起。
阀芯位置:
P 连接到 A。由于泵压力经由 A 作用在控制阀芯 的较大区域上,滚珠被压入阀座。因此,B 连接到 T,P 连接到 A。Plus-1 板中的滚珠具有“阀芯正遮盖”。
注意!
当使用差动液压缸时,为避免过压,必须将液压缸的环形区域连在 A 处。
节流插件
根据主要工作条件,如果在切换过程中可能出现流量超过阀的性能限制的情况,就需要使用节流插件。
示例:
蓄能器工作,
作为先导控制阀与内部先导控制液压油分流结合使用。
二位三通方向座阀 (参阅功能说明)
节流插件插入到座阀的油口 P 中。
二位四通方向座阀 (参阅功能说明)
节流插件插入到 Plus-1 板的油口 P 中。
单向阀插件
单向阀插件允许流体从 P 自由流向 A,并能够无泄漏阻止从 A 到 P 的流动。
二位三通方向座阀 (参阅功能说明)
单向阀插件插入到座阀的油口 P 中。
二位四通方向座阀 (参阅功能说明)
单向阀插件插入到 Plus-1 板的油口 P 中。



力士乐REXROTH液压-电气柱塞式压力开关
HED 8 -2X
组件系列 2X
大工作压力 630 bar
压力等级 50、100、200、350 和 630 bar
UL 组件,CCC 认证
重量:0.8kg
安装位置:任意
环境温度范围(NBR 密封件):-25 … 50℃
环境温度范围(FKM 密封件):-20 … 50℃
环境温度范围(低温密封件):-40 … 50℃
正弦试验:DIN EN 60068-2-6:1996-05:10…2000 Hz / 大 10 g / 10 倍周期
运输冲击:DIN EN 60068-2-27:1995-03:15 g / 11 ms
冲击测试:DIN EN 60068-2-29:1995-03:25 g / 6 ms
噪音测试:DIN EN 60068-2-64:1996-05:20…2000 Hz / 10 g RMS / 30 min
符合性/证书:
CE:
DIN EN 61058-1: 2002 / A2: 2008
DIN EN 60947-1: 2007 / A1: 2011
DIN EN 60947-5-1: 2004 / A1: 2009
DIN EN 60529: 1991 / A2: 2013
UL:UL 508 第 17 版,文件编号:E223220(高 350 bar)
CCC:GB14048.5-2008
RoHS:符合欧盟指令 2011/65/EU
液压油温度范围(NBR 密封件):-25 … 80℃
液压油温度范围(FKM 密封件):-20 … 80℃
液压油温度范围(低温密封件):-40 … 80℃
粘度范围:10 … 800mm?/s
加载次数:≥ 5 百万
带连接器“K14”:EN 175301-803,3 极 PE
防护等级符合 EN 60529 标准:IP65(已安装并固定连接插头)
带连接器“K35”:IEC 61076-2-101,M12 x 1,A 编码,4 极
防护等级符合 EN 60529 标准:IP67,已安装和装配连接插头
大切换频率:7200 1/h
转换度(重复精度):< 调定压力的 1 %
开关:符合 VDE 0630-1/DIN EN 61058-1
转换电阻:< 50mΩ
特点:
用于底板安装/管道安装
用于法兰连接,符合 ISO 16873
作为垂直叠加元件,与叠加阀板相连接,符合 ISO 4401
5 档压力
4 种调整类型:
– 带或不带保护帽的主轴
– 带刻度的主轴,带或不带保护帽
– 带刻度旋钮
– 带刻度可锁定旋钮
电气连接
– 带设计 A 阀插头(大型方形连接器)
– 带 M12 x 1 连接器
带常闭/常开触点功能的微动开关
电流零电位转换(从 1 mA 到 2 A)
压力范围经过 UL 认证,高达 350 bar
HED 8 类型的液压-电气压力开关是柱塞式压力开关。它们的基本构成是壳体、带柱塞的安装套件、压缩弹簧、调节元件和微动开关。
如果要监测的压力低于调定压力,则操作微动开关。要监测的压力通过节流孔传到柱塞。柱塞受弹簧座支持并克服压缩弹簧不断变化的作用力。弹簧座将柱塞的运动传输到微动开关,并在达到调定压力时释放后者的压力。这会打开或关闭电路,具体取决于电路设置。弹簧座的机械前挡块在压力突然降低和过压的情况下,可保护微动开关免于受到机械损伤,并防止压缩弹簧的固态压缩。
注意:
要延长使用寿命,安装压力开关时应确保振动较小,使其免于受到液压冲击。
德国力士乐REXROTH压力继电器订货号和型号:
R901099808 HED8OH-20/200K14
R901107369 HED8OH-20/200K14KW
R901101640 HED8OH-20/350K14
R901102747 HED8OP-20/100K14
R901107370 HED8OP-20/100K14KW
R901102721 HED8OP-20/200K14
R901108018 HED8OP-20/200K14KW
R901106453 HED8OP-20/350K14
R901107914 HED8OP-20/350K14KS
R901102349 HED8OH-20/50K14
R901106262 HED8OA-20/100K14AS
R901095551 HED8OA-20/100K14KS
R901106448 HED8OA-20/200K14KW
R901102716 HED8OA-20/350K14KW
R901107915 HED8OA-20/630K14S





液压-电气柱塞式压力开关
HED5 -3X
组件系列 3X
大工作压力 400 bar
压力等级 25、63、100、200 和 400 bar
UL 认证
CCC 认证(MT 型号除外)
4 个压力等级
带大型方形连接器的电气连接
带常闭/常开触点功能的微动开关
电流零电位转换(从 1 mA 到 2 A)
HED 5 类型的液压-电气压力开关是柱塞式压力开关。
基本构成是壳体、带柱塞的安装套件、压缩弹簧、调节元件和微动开关
被监测的压力作用于柱塞
后者受弹簧座支持并克服压缩弹簧不断变化的作用力。
弹簧座将柱塞的运动传输到微动开关。这会打开或关闭电路,具体取决于电路设置。
注意:
要延长使用寿命,安装压力开关时应确保振动较小,使其免于受到液压冲击。
德国力士乐REXROTH压力继电器订货号和型号:
R901185727 HED5OH-31/100K14


力士乐适合液压应用的压力传感器
HM20
组件系列 2X
测量液压系统压力
8 个测量范围,大 630 bar
带薄膜测量单元的传感器
与介质接触的组件由不锈钢制成
高爆裂压力,反向极性、过电压和短路保护,确保操作安全
特性曲线误差 <0.5 %
非重复性 <?0.05 %
环境温度 –40 … 85 ?C
船用认证 DNV 适用于所有带电流输出的型号
力士乐REXROTH压力传感器订货信息:
HM20-2X/400-C-K35-N
1、类型
HM20 →测压变换器
2、生产系列号
2X   →设备系列 20 到 29(20 到 29:安装尺寸和插脚分配不变)
3、大压力值
10   →10 bar
50   →50 bar
100  →100 bar
160  →160 bar
250  →250 bar
315  →315 bar
400  →400 bar
630  →630 bar
4、输出类型
C    →电流输出端 4 至 20 mA(获得船用认证 DNV)
H    →电压输出端 0.1 至 10 V
5、插头类型
K35  →设备插头,4 针,M12 x 1
N   →节流元件(相当于 0.3 mm喷嘴)
电缆束或电缆插座不在供货范围内;请另行订购
技术数据:
重量:0.06kg
额定温度范围:-25 … 80℃
环境温度范围:-40 … 85℃
存储温度范围:-40 … 80℃
压力介质:HL、HLP、HFC、氮气(大允许 300 bar)
介质温度范围:-40 … 90℃
正弦试验,符合 DIN EN 60068-2-6:10 ... 2000 Hz/大 10 g/10 个周期/3 个轴
噪音测试符合 DIN EN 60068-2-64:20 … 2000 Hz / 14 g RMS / 24 h / 3 个轴
运输冲击符合 DIN EN 60068-2-27:15 g/11 ms/3 个轴
压力油口(确保彻底排气):螺纹连接 G1/4 符合 DIN 3852 形式 E
外壳材料:V4A (1.4404)、PEI、HNB
材料与测量元件的过程连接:1.4542 (17-4 PH / 630); 密封圈 NBR
节流元件:在过程连接的压力通道中。相当于 0.3 mm 的喷嘴,可降低因压力峰值或气蚀等高动态效应而造成损坏的风险。
节流材料:1.4305
紧固扭矩:
液压接口
<400 bar:20 … 25Nm
≥400 bar:25 … 30Nm
连接插头(如果不存在拧紧扭矩规格,建议使用。):0.6 … 1.5Nm
使用寿命:6 千万加载次数或 60000 h
电磁兼容性 (EMC)
EN 61000-6-2 / EN 61326-2-3
EN 61000-4-2 静电放电抗干扰性检测:4 CD / 8 AD 带有 BWK B(kV)
EN 61000-4-3 射频电磁波抗干扰检测:10V/m (80 … 2700 MHz),带有 BWK A
EN 61000-4-4 电性快速脉冲群抗干扰检测:2 带有 BWK B(kV)
EN 61000-4-5 浪涌雷击测试:1 带有 BWK B(kV)
EN 61000-4-6 HF conducted:10V (150 kHz … 80 MHz),带有 BWK A
EN 61000-4-8 电源频率磁场抗干扰检测 50/60 Hz:100A/m,带有 BWK A
EN 61000-4-9 电源频率磁场脉冲抗干扰检测:1000A/m 带有 BWK A
EN 61000-6-3 / EN 61326-2-3
EN 55016-2-1 干扰电压检测:0.15 … 30MHz(等级 B,EN 55022)
EN 55016-2-3 无线电干扰场强检测:30 … 1000MHz(等级 B, EN 55022)
电气连接:连接器,4 极 M12 x 1,外壳上
防护等级符合 EN 60529 标准:IP65 / IP67(如果使用的是适合且正确安装的连接插头。)
符合性:
CE:根据 EMC 指令
UKCA:根据 "UK EMC Regulations
输入:
电源::24V
电流消耗:≤ 12mA
绝缘电阻:> 100MΩ(500 VDC)
输出:
输出信号:
电流:4 … 20mA
电压:0.1 … 10V
设置时间 (10 ... 90 %):< 1ms
特性曲线误差(在整体测量范围内,包括非线性、滞后、零电位和端值偏差,符合 IEC 61298-2 规定的测量偏差要求):< 0.5%
温度系数
零位和范围
额定温度范围内:< 0.1%/10 K
超出额定温度范围:< 0.2%/10 K
特定条件下的长期漂移(1 年):< ? 0.1%
德国力士乐REXROTH压力传感器订货号和型号:
R901342027 HM20-22/250-H-K35
R901342033 HM20-22/400-C-K35



力士乐REXROTH二通方向控制功能插装阀
LC(标准)
标准系列
规格 16 … 160
组件系列 6X, 2X, 7X
大工作压力 420 bar
大流量 25000 l/min
带或不带衰减阻尼的阀架
2 个面积比
6 种不同的开启压力
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内,且使用盖关闭。在大多数情况下,此盖也是从功率单元控制侧到先导控制阀的连接件。
通过使用相应先导控制阀进行控制,功率单元可以应用于压力、方向和节流功能,或应用于这些功能的组合。通过调节执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀通常由控制盖 和安装套件组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外,可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环(高只能用于 NG32 型号)、阀架、可选带衰减阻尼或不带衰减阻尼,以及闭合弹簧。
二通插装阀的功能与压力有关。这样,便可针对功能实现三个关键加压区域。
德国力士乐REXROTH插装阀订货号和型号:
R900912566 LC16A05E7X/
R900912572 LC16A20D7X/
R900912573 LC16A40D7X/
R900934008 LC16A40E7X/V
R900928456 LC16A05E7X/V
R900909251 LC25A05D7X/
R900912574 LC25A40E7X/
R900909245 LC32A05D7X/
R900912585 LC32A05E7X/
R900912589 LC32A20D7X/
R900906337 LC32A20E7X/
R900912610 LC32B40E7X/
R900909662 LC32A40E7X/
R900909665 LC32A40D7X/
R900910270 LC25A20E7X/
R900935732 LC40A40D7X/
R900937995 LC40A05D7X/
R900937996 LC40A05E7X/
R900710125 LC50A40E7X/V
R900520967 LC80A20E6X/


力士乐REXROTH二通方向控制功能插装阀
LC(高压)
高压系列
规格 16 … 100
组件系列 6X, 7X
大工作压力 450 bar
大流量 13000 l/min
规格 16 … 100
组件系列 6X, 7X
用于方向控制功能的插装阀
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内,且使用盖关闭。在大多数情况下,此盖同时充当从功率单元控制侧到先导控制阀的连接件。通过使用相应先导控制阀进行控制,功率单元可以应用于压力、方向和节流功能,或应用于这些功能的组合。通过调节一个执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀的一般构成为控制盖 和安装套件。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外,可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环(高只能用于 NG32 型号)、阀架、可选带衰减阻尼或不带衰减阻尼,以及闭合弹簧。
二通插装阀的功能与压力有关。这样,便可针对功能实现三个关键加压区域。
