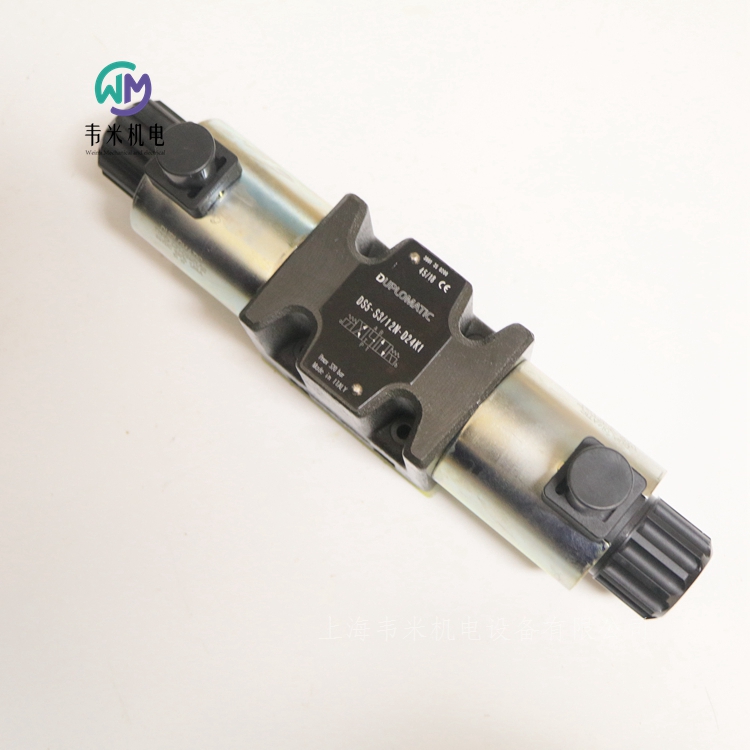

DUPLOMATIC电磁阀DS5-S3/12N-D24K1,上海韦米机电设备有限公司主营产品,销售热线:13524123009;联系人:雷青;产品实拍图片,原厂原装正品,现货库存,价格实惠;热诚欢迎新老客户咨询购买!
迪普马DUPLOMATIC电磁换向阀DS5系列
板式安装
ISO 4401-05 (CETOP 05)
高工作压力 320 bar
大流量 150 l/min
直动式底板安装方向控制阀,底板安装面符合ISO 4401(CETOP RP121H) 标准。
该阀提供三通或四通设计,并且根据油口排列具有各种可互换的阀芯。
阀体由高强度铸铁制造而成,阀体内铸有宽大的流道,以减少压力损失。采用了带有可互换线圈的湿式电磁铁)。
该阀可采用直流或者交流电磁铁。直流电磁铁也可采用交流供电。但需使用带桥式整流器的插头。
直流电磁换向阀DS5 可提供以下几种特殊形式:
带Y口底板外泄口
带平稳换向
带可调平稳换向
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时,使用NBR 密封(代号N)。
对于HFDR 油液(磷酸酯),使用FPM 密封(代号V)。
若使用其他油液,例如HFA、HFB、HFC,请咨询我们的技术部门。
当工作油温高于80 ?C 时,将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
电磁铁
电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内,并且包括浸在油中,可作无摩擦运动的衔铁。内部与回油管路油液接触,保证了散热效果。
线圈通过螺纹环固定在铁芯上,可旋转以适应可用的安装空间。
安装
具有弹簧对中和复位的阀可在任意方向安装;不带弹簧,机械定位的RK型阀必须纵向轴水平安装。
阀可通过螺钉或者螺栓安装在平面上。如果平面度或者粗糙度达不到要求的 小值,则阀和安装面之间很容易发生油液泄露。
电气插头
电磁阀提供时都不带插头。带K1型标准电气连接的线圈(DIN 43650),插头可以单独订购。需要订购的插头订货型号见目录49 000。K2和K7型的连接形式,相应的插头不能单独提供。
意大利迪普马DUPLOMATIC电磁阀订货型号:
DS5-RK/12N-D24K1
DS5-RK/12N-A230K1
DS5-S1/12N-D24K1
DS5-S1/12N-A230K1
DS5-S20/12N-D24K1
DS5-S3/12N-D24K1
DS5-S4/12N-D24K1
DS5-S4/12N-A230K1
DS5-TA/12N-D24K1
DS5-TA/12N-A230K1
DS5-TA02/12N-D24K1
DS5-S2/12N-D24K1
DS5-S2/12N-A230K1
DS5-S3/12N-A110K1
DS5-S3/12N-D24K1
DS5-S3/12N-A230K1
DS5-SA2/12N-D24K1
DS5-SA2/12N-A230K1
意大利DUPLOMATIC迪普马DSC3液控方向控制阀
板式安装
ISO 4401-03
DSC3阀为液控方向控制阀,提供三通或四通设计,并且具有各种可互换的阀芯,安装面尺寸符合ISO 4401(CETOP RP121H)标准。
阀体由高强度铸铁制造而成,阀体内铸有宽大的流道,以减少压力损失。
该阀可提供2位或者3位设计带弹簧回位,或者2位带机械回位。
大工作压力:
油口- P A B-350bar
油口-T-25bar
先导压力:
- min 15bar
- max 210bar
公称流量75 l/min
环境温度范围 -20 / 50 ?C
油液温度范围 -20 / 80 ?C
油液粘度范围 10 ? 400 cSt
油液允许的 高污染等级 根据ISO 4406:1999等级 20/18/15
推荐油液粘度 25 cSt
质量:
单控制阀 1.3kg
双控制阀 1.7kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时,使用NBR 密封(代号N)。对于HFDR 油液(磷酸酯),使用FPM 密封(代号V)。
安装
具有弹簧对中和复位的阀可在任意方向安装; 不带弹簧,机械定位的RK型阀必须纵向轴水平安装。阀可通过螺钉或者螺栓安装在平面上,安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的 小值,则阀和安装面之间很容易发生油液泄露。
意大利迪普马DUPLOMATIC液控方向阀订货型号:
DSC3-SA1/11V
意大利迪普马DUPLOMATIC手动方向控制阀DSH
板式安装
DSH3 ISO 4401-03
DSH5 ISO 4401-05
DSH*为手动方向控制阀,提供三通或四通设计,并且具有
各种可互换的阀芯。 — 阀体由高强度铸铁制造而成,阀体内铸有宽大的流道,以减少压力损失。
可提供2位和3位设计,带弹簧对中或者机械回位。
相对于标准位置,根据安装要求,DSH3型阀的手柄可做180?旋转。
技术参数 (在温度50?C,油液粘度36 cSt条件下测得)
大工作压力:
- P - A - B 口
DSH3 350bar
DSH5 320bar
- T 口
DSH3 210bar
DSH5 160bar
公称流量
DSH3 75l/min
DSH5 150l/min
环境温度范围
DSH3 DSH5 -20 / 50℃
油液温度范围
DSH3 DSH5 -20 / 80℃
油液粘度范围
DSH3 DSH5 10 - 400cSt
油液允许的污染等级 根据ISO 4406:1999 等级 20/18/15
推荐油液粘度 25cSt
重量
DSH3 2.1kg
DSH5 4.2kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时,使用NBR 密封(代号N)。对于HFDR 油液(磷酸酯),使用FPM 密封(代号V)。
当工作油温高于80 ?C 时,将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
安装
具有弹簧对中和复位的阀可在任意方向安装; 机械定位的阀必须纵向轴水平安装。
阀可通过螺钉或者螺栓安装在平面上,安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的 小值,则阀和安装面之间很容易发生油液泄露。
意大利迪普马DUPLOMATIC手动方向控制阀
DSH3-S1/11N
DSH3-S2/11N
DSH3-S3/11N
DSH3-S4/11N
DSH3-SK1/11N
DSH3-SK3/11N
DSH3-SK4/11N
DSH3-TAK/11N
意大利迪普马DUPLOMATIC直动式三通减压阀MZD
固定或可变调节
叠加式
ISO 4401-03
高工作压力 350 bar
MZD叠加式阀是一种直动式三通减压阀。通常阀不工作时,处于开启状态,油液可从管路 P1到管路P自由流动。该阀阀芯一端承受管路P的压力,另一端承受调节弹簧作用力。当管路P的压力超过弹簧的设定压力时,阀关闭,直到管路P的压力减小到设定值为止。
阀的结构使其具有良好的调整灵敏度,且阀的泄漏量小。泄油口在阀的内部与管路T相连。
三通式设计允许来自液压执行器的油液反向流动至T口排出,从而保护二次回路避免产生压力冲击。
该阀为叠加式安装,其安装面尺寸符合ISO 4401标准,能快速安装在符合ISO 4401-03标准的电磁阀下,无需油管连接。
通常供货时带可调节的沉头内六角调整螺钉,也可根据要求选配 SICBLOC调整旋钮。
固定调节型阀的压力设置值可为20,25 或 30bar。
结构
MZD*: P管路减压,T口泄油。
MZD*/A和MZD*/RA:连接执行机构的A管路减压,B管路为 大压力,T口泄油。
MZD*/B和MZD*/RB:连接执行机构的B管路减压,A管路为 大压力,T口泄油。
技术参数 (在油温 50?C,油液粘度 36 cSt条件下测得)
大工作压力 350bar
T口的 大压力 10bar
控制管路 大流量 50l/min
自由管路 大流量 75l/min
泄漏流量 ≤ 0.08l/min
环境温度范围 -20 / 50℃
油液温度范围 -20 / 80℃
油液粘度范围 10 ? 400cSt
油液允许的污染等级 根据 ISO 4406:1999等级 20/18/15
推荐油液粘度 25cSt
质量 1.4kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时,使用NBR密封。对于HFDR油液(磷酸酯),使用FPM密封(代号V)。
当工作油温高于80 ?C时,将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
意大利迪普马DUPLOMATIC三通减压阀订货型号:
MZD3/RP/50
意大利迪普马DUPLOMATIC先导式减压阀Z4M系列
叠加式
ISO 4401-05
高工作压力 320 bar
Z4M叠加式阀是一种先导式减压阀,其安装面尺寸符合
ISO 4401(CETOP PR 121H)标准。
该阀可用于减小二次回路压力,能够保证控制压力的稳定性,甚至改变通过阀的流量。
该阀能快速安装在符合ISO 4401-05 (CETOP 05)标准的换向阀下,无需油管连接。
通常供货时带沉头内六角调整螺钉,锁紧螺母以及 大调整限位装置。
该阀可提供4种不同的压力调整范围, 高压力320 bar。
液压功能
Z4M*-I: P管路减压,T口泄油。
Z4M*-A:A管路减压,B管路为全压。
Z4M*-B:B管路减压,A管路为全压。
参数
大工作压力 320bar
控制管路P的 大流量 80l/min
自由管路的 大流量 100l/min
泄油管路的流量 ≤0.07l/min
环境温度范围 -20 / 50℃
油液温度范围 -20 / 80℃
油液粘度范围 10 ? 400cSt
油液允许的污染等级 根据 ISO 4406:1999等级 20/18/15
推荐油液粘度 25cSt
质量 2.7kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时,使用NBR密封。对于HFDR油液(磷酸酯),使用FPM密封(代号V)。
意大利迪普马DUPLOMATIC先导式减压阀订货型号:
Z4M5-I/50
意大利迪普马DUPLOMATIC节流阀ERS4M
叠加式
CETOP 05
p max 320 bar
工作原理
-该阀是一种不带补偿的流量控制阀。该阀内置单向阀,允许流体反向自由流动。该阀为叠加式,其安装尺寸符合CETOP和ISO标准。
-无需油管,通过螺栓或螺钉,即可将该阀快速与其它CETOP 05阀装配组合成叠加阀组。
-通常供货时,带SICBLOC旋钮。该旋钮带有刻度指示并可自锁。操作时按下同时旋转
液压功能:
-功能“SA”: 用于需要控制由执行机构流入管路A的流量的情况。
-功能“SB”: 用于需要控制由执行机构流入管路B的流量的情况。
-功能“D”: 分别控制执行机构两腔的排出油量。
-功能“RD”: 分别控制执行机构两腔的输入流量。
-该阀各种型号均内置有单向阀,允许反向自由流动。(开启压力0.5 bar).
技术参数 (在油温50℃,油液粘度36cST条件下测得)
大工作压力 320bar
单向阀开启压力 0.5bar
控制管路的大流量 80l/min
自由管路的大流量 100l/min
环境温度范围 –20 ~ 50℃
油液温度范围 –20 ~ 70℃
油液粘度范围 2,8 ~ 380cSt
推荐过滤精度 ≤ 25?m
推荐油液粘度 25cSt
重量 3.1kg
液压油
通常应使用防泡沫剂和抗氧化剂的矿物油。
意大利迪普马DUPLOMATIC节流阀订货型号:
ERS4M-SB/40
DUPLOMATIC电磁阀DS5-S3/12N-D24K1
