供应

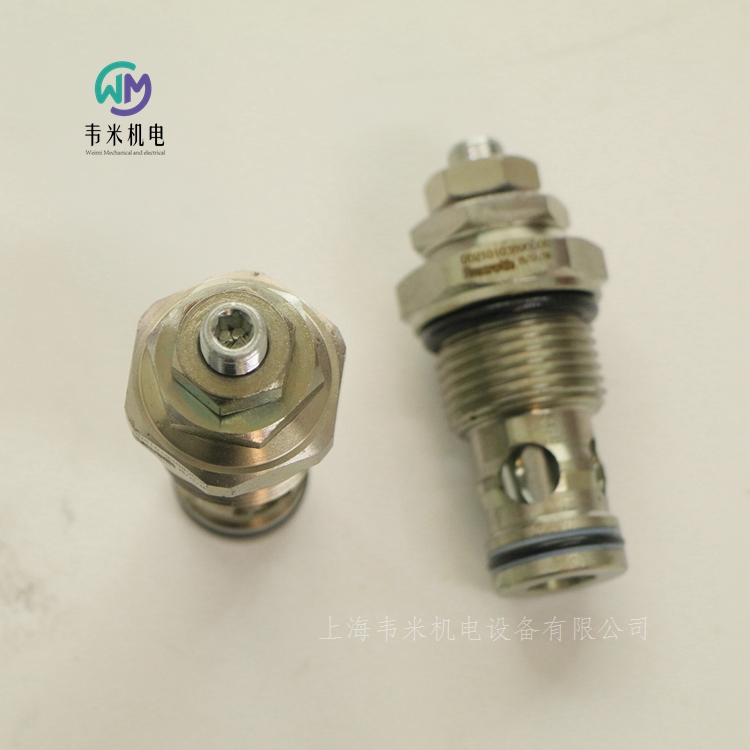

力士乐螺纹插装阀节流阀R901109832 OD210103890000，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，现货库存，价格实惠；热诚欢迎新老客户咨询购买！

螺纹插装阀
螺纹插装阀以液体为介质，在液压系统中，能够通过机动或电动方式，可以调节、控制其流体方向、流量、压力等油路动作；其安装形式为螺纹旋入式的液压执行元件。
液压元件将向微型化、高压力、大流量、高速度、高性能、高质量、高可靠性、系统成套方向发展；向低能耗、低噪声、振动、无泄漏、耐久用、以及污染控制、应用水基介质等适应绿色环保要求的方向发展；开发高集成化高功率密度、智能化、人性化、机电一体化以及轻小型微型液压元件。液压元件/系统将呈现多极发展的态势。
由于螺纹插装阀具有加工方便、拆装方便、结构紧凑、互换性强、便于大批量生产等一系列的优点，已经被广泛应用在农机、废物处理设备、起重机、拆卸设备、钻井设备、铲车、公路建设设备、消防车、林业机械、扫路车、挖掘机、多用途车、轮船、机械手和油井、矿井、金属切削、金属成型、塑料、成型、造纸、纺织、包装设备及动力单元、试验台中等。


插装阀在液压系统中的应用.
插装阀具有内阻小，结构简单，工作可靠，标准化程度高，对于大流量、高压力、较复杂的液压系统可以显著的减小尺寸和重量等特点;而实心胎硫化机组液压系统工作时需要大流量、高压力油，因而，此系统可以应用插装阀满足要求。
一、
插装阀的工作原理及特点
插装阀是另一类液压控制阀的统称。其基本核心元件是一种液控型、单控制口的装于油路主级中的两通液阻单元(故又称二通插装阀)。将一一个或若干个插入元件进行不同的组合，并配以相应的先导控制级，可以组成插装阀的各种控制功能单元。比如方向控制功能单元、压力控制单元、流量控制单元、复合控制功能单元。
插装阀具有以下特点:内阻小，适宜大流量工作，阀口多数采用锥面密封，因而泄漏小，对于乳化液等地粘度的工作介质也适宜，结构简单、工作可靠、标准化程度高;对于大流量、高压力、较复杂的液压系统可以显著的减小尺寸和重量。
其结构:先导阀，控制盖板，插装件。
它是由插入元件、控制盖板、通道块三大部分组成。插入元件有阀芯、阀套、弹簧和密封件组成;控制盖板上根据插装阀的不同控制功能，安装有相应的先导控制级元件;通道块既是嵌入插入元件及安装控制盖板的基础阀体，又是主油路和控制油路的连通体。其中A、B为主油路通口，C为控制油路通口。A、B、C油口的压力和作用面积分别为PA、PB、PC和A1、A2、A3，A3=A1 A2， Fs为弹簧作用力。
二通插装阀通过不同的盖板和各种先导阀组合，便可构成方向控制阀、压力控制阀和流量控制阀。
1、插装阀构成压力控制阀
根据插装阀的工作原理当PAA1 PBA2 >PCA3 FS时，阀芯开启，油路A、B接通。插装阀C14，当电磁阀得电时，插装阀C14的C口直接通油箱，其C口压力为零。由此可知油路A、B接通，当A口的压力大于弹簧力的时候，系统压力油回油箱，所以此插装阀起溢流阀的作用，控制油缸径油口压力。
2、插装阀构成方向控制阀
由液压动作程序表可知，同时得电,来控制主油缸上行运动。当两者同时得电时插装阀C11、C13的C口通油箱PA>FS时,A、B口直接相通，油液可从A流向B口;当只有一个电磁阀得电时，主油缸下行运动。其中C13的PA<PB,阀芯开启，油液可从B流向A。此二处插装阀起到了单向阀的作用。
3、插装阀构成流量控制阀
在阀的顶盖上有阀芯升高限位装置通过调节限位装置的位置，便可调节阀口通流截面的大小，从而调节了流量。通过调节流量，可调节主油缸的下行速度。此插装阀作节流阀。
三、
插装阀在液压系统的简单应用，通过更为复杂的组合，可以实现更多的液压阀的功能。通过组合，插装阀可作为压力控制阀(顺序阀、减压阀)、流量控制阀(单向节流阀、节流阀)、方向控制阀(调速阀、液控单向阀、两位两通换向阀等)以及复合阀。
力士乐REXROTH行走机械液压-紧凑型液压系统-插装阀-机械插装阀-螺纹插装阀-节流阀
R901208447 OD21010304-VSTXX09-17X03
R934001238 OD21010305-VSTXX12-21X03
R901109830 OD210103360000-VSTXX09-36X03
R901109366 OD21010356-VSTXX06-18X03
R988002556 OD21010356000 ST-C-06
R901109837 OD210103750000-VSTXX12-75X03
R901109832 OD210103890000-VSTXX12-89X03
R930072460 OD210103890V00-VSTXX12-89X03-V
R901088720 OD21010404-VSTXX09-17X04
R901128469 OD21010405-VSTXX12-21X04
R901109831 OD210104360000-VSTXX09-36X04
R901109367 OD21010456-VSTXX06-18X04
R901109838 OD210104750000-VSTXX12-75X04
R901109834 OD210104890000-VSTXX12-89X04
R930056068 OD21010556-VSTXX06CA.18X04
R934001254 OD210418030000-VSTUX06-18X03
R934001255 OD210418040000 VSTUX06CA.18X04
R934001256 OD210518030000-VSTUX03-18X03
R934001258 OD210618030000-VSTUX04-18X03

力士乐螺纹插装阀节流阀R901109832 OD210103890000
