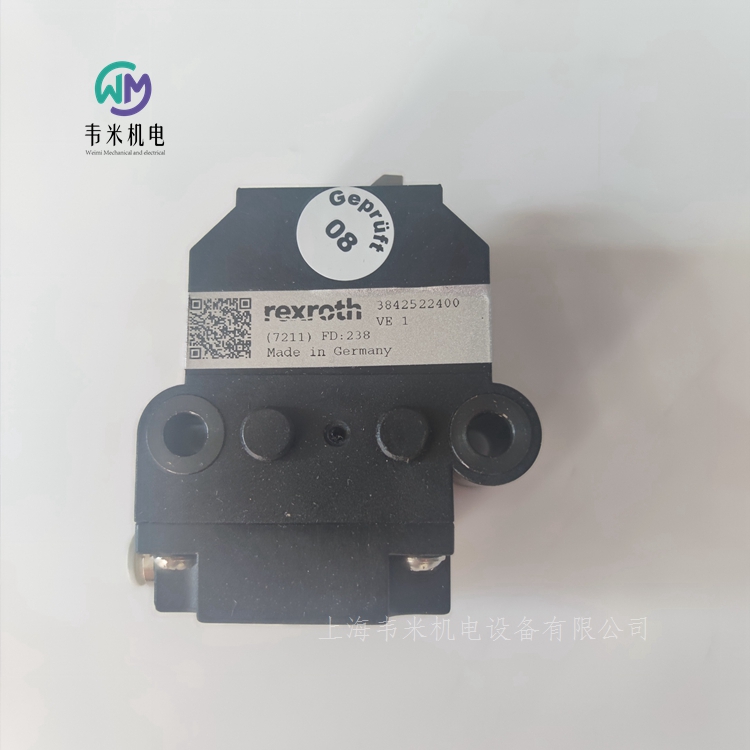

力士乐分离器3842522400，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH分离器 VE 1
气动分离器。当压力释放后，分离器通过弹簧关闭，同时工件托盘停止。
倾斜挡停器；可打开，不会对工件托盘的停止面造成磨损。
堆积运行中所有工件托盘的容许总负荷：80 kg（输送速度 9 m/min）
分离器用于停止工件托盘。致动采用气动手段执行。在未加压状态，分离器由弹簧挡在阻挡位置，因此对生产安全有很重要的意义。
将一个或多个堆积工件托盘停止在定义的工件托盘停止表面。
编号  3842522400
堆积操作中的最大输送段负载  80kg
洁净室等级  ISO 7 级
干燥室r.F.  <1%
需要的压缩空气接口p  4 ... 6 bar
气动压入配合φ  4mm
VE-VF 分离器
VE-VF/M 分离器
用于可靠地停止工件托盘的分离器

工件托盘返回止挡
返回止挡防止 VarioFlow plus 工件托盘从挡停器弹回，或者防止关闭和松开链条时工件托盘向后移动
工件托盘的大附加载荷：8 kg
返回止挡安装在工件托盘停止表面之后。

挡停器位置传感器
用于通过传感器查询分离器的位置和/或用于加速分离器的气动关闭
可以后续安装到挡停器上 VE 2/VF

开关支架 SH VF/U
用于 12 mm 传感器的开关托架
简单、快速地安装和更换传感器，无需使用定义的感测范围通过齐平安装进行调节
通过松开单独的夹紧螺钉便捷地更换传感器。开关托架保持就位
用于确定传感器工作状态的检查窗

SH VF/UV 开关支架
用于 12 mm 传感器的开关支架，以便安装在挡停器 VE 2/VF 上
简单、快速地安装和更换传感器，无需使用定义的感测范围通过齐平安装进行调节
通过松开单独的夹紧螺钉便捷地更换传感器。开关托架保持就位
可以装在挡停器 VE 2/VF 的两侧
用于感应工件托盘到达挡停器前方和/或后方的位置

定位单元 PE-VF/H
夹钳采用排斥污垢和碎屑的设计，使得定位单元 (PE) 适用于重污染环境。
工件托盘将被抬高超过输送面大约 1 mm，从而在加工时不会对传动链条施加任何负荷

定位单元 PE-VF/C
定位单元 PE-VF/C 规定用于清洁的环境
工件托盘将被抬高超过输送面大约 1 mm，从而在加工时不会对传动链条施加任何负荷
定位单元 PE-VF/H 可用于恶劣的环境条件

位置感应器 VF
开关托架可以安装在任意位置

传感器
确定工件托盘的位置
挡停器/定位单元位置感测

递送段
该组件用于在两个并联的直线输送段之间方便地变换辊道

分流段
用于更换不同弯道、输送段之间的辊道（可选）
用于装在现有输送段或弯轮上的全部装配组件
在驶过输送段缝隙时，支架可以确保工件托盘安全通过，避免倾倒危险。紧靠分流尖轨的输送段不允许进行堆积操作！

交叉分合流装置
交叉分合流装置在较短的长度内将合流和分流功能整合在一起。
用于装在现有输送段或弯轮上的全部装配组件
为了顺利通过输送段，负载的重心必须位于佳范围的中心
允许的转速范围：小转速 4 m/min，大转速 18 m/min
在驶过输送段缝隙时，支架可以确保工件托盘安全通过，避免倾倒危险。紧靠分流尖轨的输送段不允许进行堆积操作！

合流装置
用于不同的弯曲输送段的合流
用于装在现有输送段或弯轮上的全部装配组件
在驶过输送段缝隙时，支撑可以保证工件托盘平稳通过，避免倾倒危险

工件托盘系统摇杆
摇杆可用于区域监测、调节堆积压力和识别工件托板
可使用接近开关以电动的方式或以气动的方式进行查询，以将遮蔽动作直接转换为气动信号
通过挡停器 VE 2/VF，可简便、纯粹地调节气动堆积压力
监测范围：60 mm
摇杆不会伸出工件托盘顶部边缘之外

识别系统 ID 15 和 ID 200
装配件组件和在 VarioFlow plus 系统中用于识别系统 ID 15 和 ID 200 的移动数据载体可在 RFID 系统目录中找到。

9、工具
使用适当的工具可轻松装配
链条装配工具
非常紧凑的装配工具，适用于狭窄的空间内插入和拆卸链销
此外，始终能保证简单的架空双手装配
主轴的六角形部分可使用充电式螺丝刀

PTFE Spray
PTFE喷涂可减少摩擦和噪音排放

滑动导轨装配工具
使用装配工具可毫不费力地将滑动导轨夹到输送段型材上

钻孔夹具
钻孔夹具可以右或左对齐，并且用于钻出精确定位的孔，以便将摩擦条固定在输送段型材以及支承型材上。

斜角切割器
使用斜角切割器可快速、方便地将滑动导轨剪切为适当的长度和角度。

侧面导向用弯曲工具
用手摇柄操纵的弯曲工具（A，不带成套滚子），用于折弯型材。
成套滚子可进行调节，以适应侧向引导被输送物品的型材导轨。
我们不建议自行尝试折弯侧向导轨。请联系您的博世力士乐经销伙伴。

安全连接工具
该工具用于设置客户自行确定的扭矩，以便安全地连接可选驱动组件。

四、传输系统
为了确保经济的运行，装配线需要精确的预先规划。为了能够满足未来的市场需求，以后的产品代转换必须尽可能简单和有效。
TS 1传输系统
0-3kg
TS 1 传送系统专门设计用于较小、但定位精度和可重复性要求高的轻质产品和组件。
TS 2plus传输系统
0-240kg
从汽车行业和电子行业，到日用品和电子制造行业：
由于采用了各种不同的系统组件，TS 2plus装配线广泛适用于各个行业。
TS 5传输系统
0-< 400kg
TS 5 传送系统的辊子输送机传输负载可达 400kg，必要时可长距离传输，
同时，其牢固的结构使得它特别适用于恶劣环境。
在规划系统布局时，考虑企业的各种需求、目标和优先级
非常重要。负载的装配程序往往需要非常灵活的系统。这可能归因于：
频繁的转换
由于不同模式导致的循环问题
每个站点所涉及工作的差异
频繁的产品变更
工件数量的大幅变化
这种情况下，将工件托盘从主输送机（主回路）传送到
独立于主循环的分流系统是可行的。主回路这个词用于描述工作站或者
串联的站点。分流是指：工件托盘从主回路中导出、以独立于主循环进行处理，
随后再重新整合到主回路中的过程。

力士乐REXROTH输送控制
⑴、力士乐REXROTH分离器
①、力士乐REXROTH分离器 VE 1
3842522400
②、力士乐REXROTH分离器 VE 1/V
3842522399
③、力士乐REXROTH分离器，阻尼 VE 1/D
3842547758 阻挡器
⑵、力士乐REXROTH阻尼器
①、力士乐REXROTH阻尼器 DA 1/A
3842523376
②、力士乐REXROTH阻尼器 DA 1/B
3842535360
⑶、力士乐REXROTH开关托架
①、力士乐REXROTH开关支架 SH 1/U
3842542555
②、力士乐REXROTH开关支架 SH 1/S
3842542556
③、力士乐REXROTH开关支架 SH 1/M-A 和 SH 1/M-B
3842553244
3842553245
⑷、力士乐REXROTH摇杆
①、力士乐REXROTH摇杆 WI/M
摇杆 WI/M3842530797
摇杆            3842530309
气缸开关3842532151
⑸、力士乐REXROTH传感器
①、力士乐REXROTH带 M12x1 推入接头的 M12 传感器
3842501548
②、力士乐REXROTH带 M8x1 推入接头的 M12 传感器
3842549812
③、力士乐REXROTH带 M8x1 推入接头的 M12 传感器  6.5 mm
3842542500
㈢、REXROTH力士乐TS 2plus 输送系统
1、力士乐REXROTH工件托盘
⑴、REXROTH力士乐WT 2/E 工件托盘
3842352171
⑵、REXROTH力士乐WT 2 工件托盘
0842090030
0842090032
0842090034
0842090039
0842090041
0842090043
0842090048
0842090050
0842090051
0842090080
0842090081
0842090083
0842090086
0842090088
3842523405
⑶、REXROTH力士乐WT 2 工件托盘的部件
①、力士乐REXROTH标准框架模块
3842174301
3842174302
3842174303
3842174304
3842513458
3842526760
3842526761
3842526762
3842526763
3842526764
②、力士乐REXROTH加固型框架模块
3842525998
3842528292
3842525999
3842528293
③、力士乐REXROTH定位衬套
3842174341
3842524614
3842524615
④、力士乐REXROTH压合式芯轴
3842525846
⑤、力士乐REXROTH定位销
3842532812
⑥、力士乐REXROTH螺栓
3842525803
3842525804
3842525805
⑦、力士乐REXROTH承载板
3842174311
3842174313
3842174315
3842174321
3842174323
3842174325
3842174331
3842174333
3842174334
3842174375
3842174376
3842174378
3842174381
3842174383
3842523381
3842524594
3842524595
3842524596
3842524597
3842524598
3842524599
3842524600
3842524601
3842524602
3842524603
3842524604
3842524605
3842524606
3842524607
3842524608
3842524609
3842538307
3842538308
3842538309
3842538310
3842538311
3842538312
3842538346
3842548684
3842548685
3842548686
3842548687
⑷、REXROTH力士乐WT 2/H 工件托盘
3842998751
3842998755
⑸、REXROTH力士乐WT 2/H 工件托盘的部件
①、REXROTH力士乐WT 2/H 工件托盘组件
3842998756
②、力士乐REXROTH承载板
3842548405
3842548407
3842548408
3842548409
3842548410
3842548411
3842548412
3842548413
3842548414
3842548415
3842548416
3842548417
3842548418
3842548419
3842548420
3842548421
3842548422
3842548424
3842548425
3842548426
3842548439
3842548440
3842548688
3842548689
3842548690
3842548691
3842548692
3842548693
3842548694
3842548695
3842548696
3842548697
3842548698
3842548699
③、REXROTH力士乐WT 2/H 定位衬套套件
3842531354
⑹、REXROTH力士乐WT 2/F 框架工件托盘
3842999941
⑺、REXROTH力士乐WT 2/F-H 框架工件托盘
①、REXROTH力士乐WT 2/F-H 框架工件托盘
3842998757
②、REXROTH力士乐WT 2/F-H 定位衬套套件
3842530529
2、力士乐REXROTH纵向输送机
⑴、力士乐REXROTH在媒体的选择
⑵、力士乐REXROTH输送介质传送带和齿形带
①、力士乐REXROTH传送带输送段
传送带输送段 BS 2   3842999716
BS 2/M 传送带输送段   3842999717
传动装置   3842542550
②、力士乐REXROTH输送单元的部件
AS 2/B-150 MA=M 驱动模块3842999083
AS 2/B-150 MA=R/L 驱动模块3842999190
AS 2/B-250 MA=M 驱动模块3842999720
AS 2/B-250 MA=R/L 驱动模块3842999721
UM 2/B 回转单元3842999090
RB 2 辊道3842532822
ST 2/B 输送段3842992650
ST 2/B-100 输送段3842994927
输送段型材 SP 2/B，L200-60003842532695
SP 2/B 输送段型材3842992884
输送段型材 SP 2/B-50，L60703842532697
输送段型材 SP 2/B-50，L200-60003842992903
输送段型材 SP 2/BH，L60703842532696
输送段型材 SP 2/BH，L200-60003842990409
输送段型材 SP 2/B-100，L60703842532608
输送段型材 SP 2/B-100，L200-60003842993259
FP 2/B 导向型材   3842532675
型材连接件 180，N103842528746
十字形连接器 QV 23842994635
铲运机，右侧3842532679
铲运机，左侧3842532680
GT 2、L250 传送带3842539479
GT 2、L1-250 传送带3842992811
胶水，50 ml3842315106
热压装置，单个 TS 23842315101
传送带安装工具套件 TS 23842532810
⑶、力士乐REXROTH输送介质平顶链
①、力士乐REXROTH单辊道输送段，传送带输送段
单辊道输送段 CS/C3842998277
传送带输送段 BS 2/C-1003842999917
传送带输送段 BS 2/C-2503842999985
传送带输送段 BS 2/C-H3842998239
位于左侧的 BS 2/C R 连接传送带3842528480
位于右侧的 BS 2/C R 连接传送带3842539096
②、力士乐REXROTH输送单元的部件
驱动模块 AS 2/C-1003842998053
驱动模块 AS 2/C-2503842998087
驱动模块 AS 2/C-4003842998038
驱动模块 AS 2/C-7003842998039
UM 2/C-60 回转单元3842528802
UM 2/C-170 回转单元3842528806
LU 2 自动润滑装置3842543482
LC 2 储油箱3842543469
转接头套件
3842543483
3842543484
3842543485
3842543486
3842543487
3842548578
ST 2/C-100 输送段   3842994890
ST 2/C-H 输送段    3842994973
遮挡螺栓3842537353
遮挡螺栓钻孔模板3842538972
型材封条，N10 铝，经阳极氧化处理   3842523258
输送段型材   3842532609
PA 导轨和滑轨型材   3842529933
输送段型材   3842536793
转接板套件   3842536801
导向型材   3842537890
胶带输送机
常用的胶带输送机可分为:普通帆布芯胶带输送机、钢绳芯高强度胶带输机、全防爆下运胶带输送机、难燃型胶带输送机、双速双运胶带输送机、可逆移动式胶带输送机、耐寒胶带输送机等等。
皮带输送机主要由机架、输送皮带、皮带辊筒、张紧装置、传动装置等组成带式输送机又称胶带输送机，广泛应用于家电、电子、电器、机械、烟草、注塑、邮电、印刷、食品等各行各业，物件的组装、检测、调试、包装及运输等。

输送机械按使用的用途分可以分为：散料输送机械(如:带式输送机\螺旋输送机\斗式提升机\大倾角输送机等)和物流输送机械（如:流水线,流水线设备,输送线,悬挂输送线,升降机,气动升降机,齿条式升降机,剪叉式,升降机,辊道输送机,升降机）。

带式输送机
带式输送机由驱动装置拉紧装置输送带中部构架和托辊组成输送带作为牵引和承载构件，借以连续输送散碎物料或成件品。

带式输送机是一种摩擦驱动以连续方式运输物料的机械。应用它，可以将物料在一定的输送线上，从初的供料点到终的卸料点间形成一种物料的输送流程。它既可以进行碎散物料的输送，也可以进行成件物品的输送。除进行纯粹的物料输送外，还可以与各工业企业生产流程中的工艺过程的要求相配合，形成有节奏的流水作业运输线。所以带式输送机广泛应用于现代化的各种工业企业中。


螺旋输送机俗称绞龙，适用于颗粒或粉状物料的水平输送，倾斜输送，垂直输送等形式。输送距离根据畸形不同而不同，一般从2米到70米。
输送原理：旋转的螺旋叶片将物料推移而进行螺旋输送机输送。使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。
结构特点：螺旋输送机旋转轴上焊有螺旋叶片，叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力，在机长较长时，应加中间吊挂轴承。
双螺旋输送机就是有两根分别焊有旋转叶片的旋转轴的螺旋输送机。说白了，就是把两个螺旋输送机有机的结合在一起，组成一台螺旋输送机。
螺旋输送机旋转轴的旋向，决定了物料的输送方向，但一般螺旋输送机在设计时都是按照单项输送来设计旋转叶片的。当反向输送时，会大大降低输送机的使用寿命。



线体输送可根据工艺要求选用：普通连续运行、节拍运行、变速运行等多种控制方式；线体因地制宜选用：直线、弯道、斜坡等线体形式 输送设备包括：皮带输送机也叫带式输送机或胶带输送机等，是组成有节奏的流水作业线所不可缺少的经济型物流输送设备。皮带机按其输送能力可分为重型皮带机如矿用皮带输送机，轻型皮带机如用在电子塑料，食品轻工，化工医药等行业。

皮带输送机具有输送能力强，输送距离远，结构简单易于维护，能方便地实行程序化控制和自动化操作。运用输送带的连续或间歇运动来输送100KG以下的物品或粉状、颗状物品，其运行高速、平稳，噪音低，并可以上下坡传送。

带式输送机是一种摩擦驱动以连续方式运输物料的机械。主要由机架、输送带、托辊、滚筒、张紧装置、传动装置等组成。它可以将物料在一定的输送线上，从初的供料点到终的卸料点间形成一种物料的输送流程。它既可以进行碎散物料的输送，也可以进行成件物品的输送。除进行纯粹的物料输送外，还可以与各工业企业生产流程中的工艺过程的要求相配合，形成有节奏的流水作业运输线。

胶带输送机又称皮带输送机，输送带根据摩擦传动原理而运动，适用于输送易于掏取的粉状、粒状、小块状的低磨琢性物料及袋装物料，如煤、碎石、砂、水泥、化肥、粮食等。胶带输送机可在环境温度-20℃至 40℃范围内使用，被送物料温度小于60℃。其机长及装配形式可根据用户要求确定，传动可用电滚筒，也可用带驱动架的驱动装置。

带式输送机主要由两个端点滚筒及紧套其上的闭合输送带组成。带动输送带转动的滚筒称为驱动滚筒（传动滚筒）；另一个仅在于改变输送带运动方向的滚筒称为改向滚筒。驱动滚筒由电动机通过减速器驱动，输送带依靠驱动滚筒与输送带之间的摩擦力拖动。驱动滚筒一般都装在卸料端，以增大牵引力，有利于拖动。物料由喂料端喂入，落在转动的输送带上，依靠输送带摩擦带动运送到卸料端卸出。

带式输送机是煤矿理想的高效连续运输设备，与其他运输设备（如机车类）相比，具有输送距离长、运量大、连续输送等优点，而且运行可靠，易于实现自动化和集中化控制，尤其对高产高效矿井，带式输送机已成为煤炭开采机电一体化技术与装备的关键设备。
带式输送机主要特点是机身可以很方便的伸缩，设有储带仓，机尾可随采煤工作面的推进伸长或缩短，结构紧凑，可不设基础，直接在巷道底板上铺设，机架轻巧，拆装十分方便。当输送能力和运距较大时，可配中间驱动装置来满足要求。根据输送工艺的要求，可以单输送，也可多机组合成水平或倾斜的运输系统来输送物料。
带式输送机广泛地应用在冶金、煤炭、交通、水电、化工等部门，是因为它具有输送量大、结构简单、维修方便、成本低、通用性强等优点。
带式输送机还应用于建材、电力、轻工、粮食、港口、船舶等部门。

带式输送机动力消耗低。由于物料与输送带几乎无相对移动，不仅使运行阻力小（约为刮板输送机的1/3-1/5），而且对货载的磨损和破碎均小，生产率高。这些均有利于降低生产成本。
带式输送机的输送线路适应性强又灵活。线路长度根据需要而定．短则几米，长可达10km以上。可以安装在小型隧道内，也可以架设在地面交通混乱和危险地区的上空。
