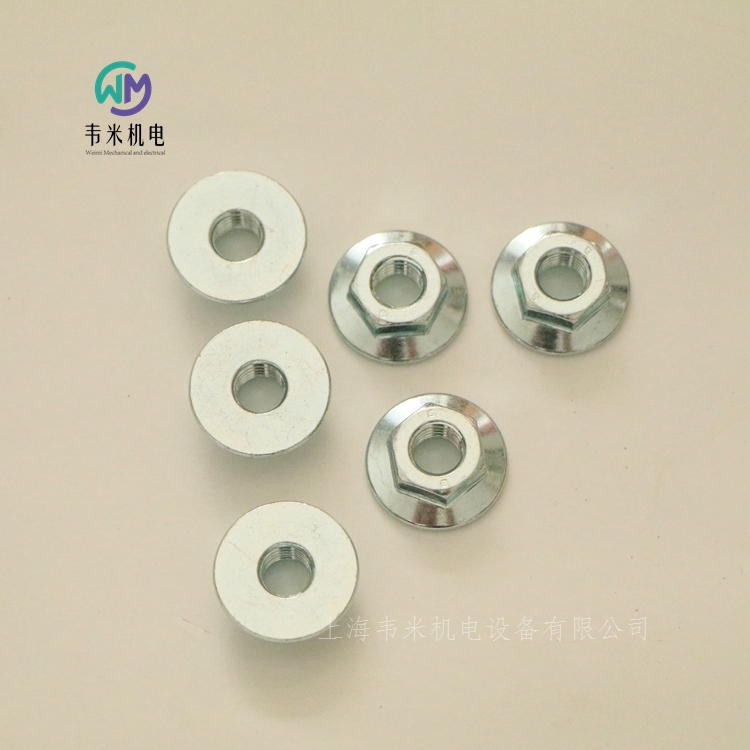

力士乐法兰螺母3842345081，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH法兰螺母，T 形螺栓
3842345081
固定和导电连接
螺栓端部凹口用于标记正确的位置
型材精加工：不需要
法兰螺母 10 mm 锁坑 M8
材料 镀锌钢

ActiveMover 输送系统
工件托盘
工件托盘
提供两个版本：
– 2 磁板（≤ 2 kg 负载）
– 3 磁板（≤ 10 kg 负载）
防护板可屏蔽磁场
低磨损、静音、低振动塑料导轮
借助润滑毡来均匀润滑导轨/滑轮，实现低维护需求和长使用寿命
借助导轮实现可变的载荷重心
识别系统
数据存储器 (1)，用于对工件托盘进行的标识（数据完整性）
读数头 (2)，在高速度和加速度下读取数据
安装组 (3)，用于安装读数头和调节读数头及数据存储器之间的距离
红外线数据传输
经由 AMpro 软件进行配置

输送段
段模组
用于产生和调节运输工件托盘所用的电磁场
集成测量系统（编码器），用于检测非接触式工件托盘位置
封闭式电气盒
用于快捷地拆卸工件托盘，因为工件托盘上的导轮没有与系统互锁
用于安装支架、电缆导管等的 8 mm 卡槽（兼容力士乐基本机械元件系列的紧固件）
模块支架
用于便捷稳定地将段模组安装到底座上
允许便捷地调节段模组高度
具有安装孔和螺纹，允许您安装罩壳
段模组连接组
用于连接段模组
用于进行微调和补偿段模组之间的公差
弯道
用于产生和调节运输工件托盘所用的电磁场
集成测量系统（编码器），用于检测非接触式工件托盘位置
可拆卸罩壳对电子元件提供保护
用于快捷地拆卸工件托盘，因为工件托盘上的导轮没有与系统互锁
坚固的支架

底座
底座
底座高 L = 1000 mm，用于段模组或弯道
底座高 L = 400 mm，用于弯道
带可调节的铰链支脚
带安装孔和螺纹，用于安装固定板、连接组和电控柜
传送带高度：1100 mm
固定板
段模组固定板，用于在底座上安装段模组。
弯道固定板，用于在底座上安装弯道，带电缆固定卡
底座连接组
连接组，用于连接两个底座（在段模组之间）
连接组，用于连接两个底座（在弯道和段模组之间）

电源
电源组
用于为段模组或弯道供电
在底座上竖直或水平安装

电控柜
支持符合 DIN EN 60204-1 的 1 类紧急停止安全电路
两个版本：
– EU
– NA
带不间断电源 (UPS)
PLC 接口：PROFINET、以太网/IP、EtherCAT 等
带过滤器和风扇，用于电控柜温湿度控制

接口模块
电控柜连接组

2、TS 1 输送系统
TS 1 是博世力士乐系列输送系统中的小型系统。工件的尺寸和承载能力为小型产品组装而专门设计。使用经试验和测试的成熟双皮带、输送段、横向提升装置和弯曲段，可保证高水平的生产可靠性。TS 1 输送系统由标准化部件组成，您可以在系统里自由组合这些部件。这样一来，通过组合可以设置许多种版本，从而提供符合您特定需求的定制系统。
模块化设计可发挥您生产工艺的成本效益潜力。耐用的设计确保系统可重复用于您的未来产品。
采用 TS 1 系统，您可以在三种尺寸中做出选择：工件测量尺寸为：80 x 80，120 x 120 和 160 x 160。工件托盘的大容许总重量为 3 kg.这意味着除其它应用外，TS 1 还可用于电子和机电产品以及汽车零部件的手动和自动装配。
借助其的尺寸和承载能力，TS 1 还可以用于规模更大、级别更高的装配系统、输送系统或自动装配机进料器的预装配或部分装配。

工件托盘
工件经过处理站时，工件托盘将其运输到输送系统中。
工件托盘 WT 1/K
3 种标准尺寸
双面棱柱槽，用于定位装置 PE 1/P 定位
ID 15、ID 40 和 ID 200 识别系统移动数据载体的安装和安装选件
可更换外部底台
工件托盘 WT 1/S
3 种标准尺寸
框架采用聚酰胺制成，承载板由钢制成
双面棱柱槽，用于定位装置 PE 1/P 定位
ID 15、ID 40 和 ID 200 识别系统移动数据载体的安装和安装选件
可更换外部底台
工件托盘 WT 1/P
3 种标准尺寸
铝质全金属构造
双面燕尾槽，用于定位装置 PE 1/P 定位
用于提升定位装置的定位衬套 HP 1/P
阻尼元件
用于工件托盘 WT 1/K 或 WT 1/S 接触过程中阻尼噪音的阻尼元件
开关元件
用于阻尼侧面安装的电感式传感器的切换元件

纵向输送机
皮带段
皮带段 BS 1/… 用于短输送段和小负荷。因而适用于实现输送长度更短、与循环无关的工作站和输送系统。皮带段可配备不同版本的驱动器，但也可以不配备自身驱动器，例如与另一皮带段并行运行。齿形带采用带有 PA 网状顶部的聚酰胺制成，用作输送介质。虽然没有明确注明，但必要时可以调换输送方向。
皮带段 BS 1
可直接与带自备驱动器的输送段一起运行。电机安装在右侧（MA = R），左侧（MA = L），轨道宽度 b = 160 mm，也可以是中央（MA = M）
皮带段 BS 1/M
驱动器位置可自由选择
可直接与带自备驱动器的输送段一起运行。电机安装在右侧（MA = R），左侧（MA = L），轨道宽度 b = 160 mm，也可以是中央（MA = M）
BS 1/S 型皮带输送段
可直接与带自备驱动器的输送段一起运行。电机安装在右侧（MA = R），左侧（MA = L），轨道宽度 b = 160 mm，也可以是中央（MA = M）
输送单元的部件
输送装置由下列部件组成，可以根据需要进行组合：
驱动模块
回转单元
段
段型材
导向型材
型材连接件
交叉连接件
皮带
支腿套件
轨道宽度：80、120、160 mm
长度介于 1000 至 12000 mm 之间
在堆积运行条件下，整个输送装置的容许大接触重力为 80 kg。
如果装置上的工件托盘总和超过该值，则必须将整个段分为多个子段。

弯曲段
弯曲段用于返回输送机端部的工件托盘。可提供 90? 和 180? 两种弯曲角度的版本。
弯曲段 CU 1/90
驱动通过皮带段实现。弯曲功能无需额外的驱动器。
段载荷大可达 30 kg
输送介质：带网状顶部的齿形带，适用于 EPA 环境
凸轮 KU 1/90
集成式共享驱动器，用于转盘和进料出料段内安装的皮带段
段载荷大可达 30 kg
输送介质：转盘，适用于 EPA 环境
弯曲段 KU 1/180
皮带距离 a = 135 mm
集成式共享驱动器，用于转盘和进料出料段内安装的皮带段
段载荷大可达 30 kg
输送介质：转盘，适用于 EPA 环境
弯曲段 KU 1/360
皮带距离 a = 135 mm
集成式共享驱动器，用于两个转盘和已安装的皮带段。段载荷大可达 24 kg
使用第二驱动器时，段负荷可达 30 kg（AE = 2）
输送介质：转盘，适用于 EPA 环境
弯曲段 KE 1/O-90
驱动通过与弯曲段输出相连的皮带段 BS 1/T 或者通过单位段的回转单元 UM 1 来实现。
使用其它驱动套件可改善工件托盘 WT 1/P 在弯曲段起点和终点处的输送情况。
输送介质：圆皮带，适用于 EPA 环境
弯曲段 KE 1/O-180
可用于皮带距离 a = 60 mm 或 a = 135 mm
驱动通过与弯曲段输出相连的皮带段 BS 1/T 或者通过单位段的回转单元 UM 1 来实现。
输送介质：圆皮带，适用于 EPA 环境
皮带段 BS 1/T
可直接与带自备驱动器的输送段一起运行。电机安装在右侧（MA = R），左侧（MA = L），轨道宽度 b = 160 mm，也可以是中央（MA = M）
堆积运行时段负荷可达 30 kg
输送介质：带网状顶部的齿形带，适用于 EPA 环境
连接套件 KU 1，堆积压力控制器
TS1 模块通过连接套件在前侧相互连接
力士乐REXROTH连接件
1、REXROTH力士乐T 形螺母
3842523135
3842536599
3842501751
3842501752
3842501753
3842536600
3842536601
3842536602
3842530281
3842530283
3842530285
3842530287
3842536606
3842536605
3842536604
3842536603
3842524012
2、力士乐REXROTH有环螺钉
3842541246
3842541409
3、力士乐REXROTH法兰螺母，T 形螺栓
3842523925
3842345081
3842523920
3842523921
3842523922
3842528715
3842528718
3842528721
3842528724
3842528727
4、力士乐REXROTH滑块，滑块型材
⑴、力士乐REXROTH滑块，滑块型材，6 mm 锁坑
3842542692
3842542693
3842523140
3842523142
3842542694
3842523438
⑵、力士乐REXROTH滑块，滑块型材，8 mm 锁坑
3842514928
3842514929
3842514930
3842514931
3842547817
3842547816
3842547815
3842547814
3842510078
⑶、力士乐REXROTH滑块，滑块型材，10 mm 锁坑
3842528741
3842528738
3842528735
3842547813
3842547812
3842547811
3842528744
5、力士乐REXROTH滑块，滑块型材，旋入式
⑴、力士乐REXROTH滑块，滑块型材，旋入式，6 mm 锁坑
3842547826
3842536669
3842547825
3842536673
⑵、力士乐REXROTH滑块，滑块型材，旋入式，8 mm 锁坑
3842529327
3842529319
3842529320
3842529321
3842530321
3842529294
3842529295
3842529296
3842529297
3842547824
3842547823
3842547822
3842547821
3842536675
⑶、力士乐REXROTH滑块，滑块型材，旋入式，10 mm 锁坑
3842529325
3842529323
3842529324
3842530316
3842541393
3842529298
3842529299
3842529300
3842547808
3842547807
3842547806
3842536676
6、力士乐REXROTH弹簧
3842523145
3842516685
3842516669
7、力士乐REXROTH对分螺母
3842111987
3842111988
3842111989
8、力士乐REXROTH平行连接件
3842542737
3842542736
9、力士乐REXROTH张紧连接件
3842538489
3842538491
3842538490
10、力士乐REXROTH内支架
3842535574
3842535578
3842535572
11、力士乐REXROTH内支架 R
3842535575
3842535573
3842535577
3842535576
3842535571
12、力士乐REXROTH斜支架
3842535626
3842535627
3842535625
13、力士乐REXROTH重型连接件 180x180 动态荷载
3842555616
3842548955
14、力士乐REXROTH支架
⑴、力士乐REXROTH支架 20/20
3842523511
3842551596
3842523508
3842548842
3842548843
3842523516
⑵、力士乐REXROTH支架 20/40
3842523520
3842551597
3842523517
3842548844
3842548845
3842523516
⑶、力士乐REXROTH支架 20x28
3842502137
3842501587
⑷、力士乐REXROTH支架 30/30
3842523528
3842523530
3842523532
3842551598
3842551600
3842551599
3842523525
3842548846
3842548847
3842523537
⑸、力士乐REXROTH支架 30/60
3842523541
3842551601
3842523538
3842548848
3842548849
3842523537
⑹、力士乐REXROTH支架 30/120
3842551602
3842523587
3842548850
3842548851
3842523537
⑺、力士乐REXROTH支架 60/60
3842523549
3842523551
3842523553
3842551609
3842551610
3842551611
3842523546
3842548852
3842548853
3842523537
⑻、力士乐REXROTH支架 40/40
3842529383
3842551603
3842528967
3842548854
3842548855
⑼、力士乐REXROTH支架 40/80
3842529386
3842551604
3842529005
3842548856
3842548857
⑽、力士乐REXROTH支架 40/160
3842551605
3842529006
3842548858
3842548859
⑾、力士乐REXROTH支架 80/80
3842530360
3842551612
3842530231
3842548860
3842548861
⑿、力士乐REXROTH支架 45/45
3842523561
3842551606
3842523558
3842548862
3842548863
3842523593
⒀、力士乐REXROTH支架 45/90
3842523570
3842551607
3842523567
3842548864
3842548865
⒁、力士乐REXROTH支架 45/180
3842551608
3842523583
3842548866
3842548867
⒂、力士乐REXROTH支架 90/90
3842523578
3842551613
3842523575
3842548868
3842548869
⒃、力士乐REXROTH支架 43x42
3842352009
3842348526
⒄、力士乐REXROTH支架 50/50
3842530259
3842530381
3842548870
3842548871
⒅、力士乐REXROTH支架 50/100
3842530260
3842530382
3842548872
3842548873
⒆、力士乐REXROTH支架 100/100
3842530361
3842530460
3842548874
3842548875
⒇、力士乐REXROTH中间元件
3842523516
3842523537
15、力士乐REXROTH角形构件 R
3842515547
3842521580
3842538703
3842538704
3842515473
3842532274
3842538705
3842529020
3842518424
3842538706
3842504760
16、力士乐REXROTH钢支架
3842537862
3842537861
3842536729
17、力士乐REXROTH金属支架，支承架
3842146813
3842536119
3842536121
3842536123
3842536125
3842536120
3842536122
3842536124
3842536126
18、力士乐REXROTH基座支架
3842146815

横向输送机
横向输送机用于将运输方向变更 90?，或者用于并行的输送线执行任务。
横向输送机配备了牢固、磨损低且可靠的齿形带运输介质，并且在能够连续兼容 ESD 的基础上交付。
相对于纵向输送机，高度提高了 4.4 mm，因而可以在纵向输送机上任何位置可追溯地使用横向输送机，无需进行耗时耗力的适应过程。导向型材不需要切割孔。
在简单循环系统中，可以使用横向输送机而非弯曲段来改变输送方向。
在复杂循环系统中，横向输送机用于将托盘路径分成单个处理站。
横向输送机需要分离工件托盘。（分离器，控制器的功能规划）
电动横向输送机 EQ 1/TR
可用于皮带距离 a = 60 mm 或 a = 135 mm
提升缸 – D = 25 mm
总行程：13 mm
输送介质：带网状顶部的齿形带，适用于 EPA 环境
电动横向输送机 EQ 1/T
段载荷大可达 30 kg
提升缸 – D = 25 mm
总行程：13 mm
电机安装在右侧（MA = R）或左侧（MA = L），其中 b = 160 mm，也可以是中心（MA = M）
输送介质：带网状顶部的齿形带，适用于 EPA 环境
电动横向输送机 EQ 1/TE
段载荷大可达 30 kg
提升缸 – D = 25 mm
总行程：13 mm
电机安装在右侧（MA = R）或左侧（MA = L），其中 b = 160 mm，也可以是中心（MA = M）
输送介质：带网状顶部的齿形带，适用于 EPA 环境
横向提升装置 HQ 1/U
由于减速器悬挂在底部，所以结构为紧凑。适用于狭窄空间。
输送介质：齿形带
提升缸 – D = 25 mm
总行程：13 mm
输送介质：带网状顶部的齿形带，适用于 EPA 环境
连接套件，止挡导轨
用于在两个 ST 1 段之间安装皮带段 BS 1/T 的连接套件。纵向段与横向段在输送水平上的高度差为 dh = 4.4 mm。
连接套件还可用于在前侧连接两个皮带段 BS 1/..。

支腿套件
支腿套件
挤压铝型材
高度可调节基底
适用于输送段和皮带段
基座支架
基座支架
地脚螺栓
T 形螺栓和法兰螺母
支架 20x28
支架 20x28
T 形螺母
支架套件

定位和定向
提升定位装置 HP 1/P
可用于工件托盘 WT 1/P
可通过 WT 1/P 工件托盘上的 HP 1/P 定位销和定位衬套来定位
允许的竖向过程力高达 400 N，含 WT 1/P 在内。在此过程中，HP 1/P 的定位板将 WT 1/P 支撑在其承载板上。
定位装置 PE 1/P
可用于工件托盘 WT 1/S、WT 1/K 和 WT 1/P
通过工件托盘侧边的固定销和浮动支撑轴来定位
允许的竖向过程力可达 100 N，包括工件托盘
X 向和 Y 向的重复精度：? 0.015 mm

输送控制
分离器
分离器 VE 1
气动分离器。当压力释放后，分离器通过弹簧关闭，同时工件托盘停止。
倾斜挡停器；可打开，不会对工件托盘的停止面造成磨损。
堆积运行中所有工件托盘的容许总负荷：80 kg（输送速度 9 m/min）
分离器 VE 1/V
气动分离器。当压力释放后，分离器通过弹簧关闭，同时工件托盘停止。
集成式电磁阀可实现较短的响应时间
倾斜挡停器；可打开，不会对工件托盘的停止面造成磨损。
堆积运行中所有工件托盘的容许总负荷：80 kg（输送速度 9 m/min）
分离器，阻尼 VE 1/D
气动分离器。当压力释放后，分离器通过弹簧关闭，同时工件托盘停止。
气动阻尼可适应工件托盘的重量
工件托盘小重量：0.5 kg
堆积运行中所有工件托盘的容许总负荷：12 kg（输送速度 6 m/min）
电动分离器
分离器 VE 1/D10-E
用于在输送段分离工件托盘
适用于作为 HP 1/P 和 PE 1/P 的分离器
减震分离器
可与 WT 1 工件托盘组合
分离器 VE 1/20-E
用于在输送段分离工件托盘
分离器将一个或多个工件托盘停放到指定位置，并在必要时将其放行用于继续运输
可与 WT 1 工件托盘组合
结构紧凑、坚固
适用于作为 HP 1/P 和 PE 1/P 的分离器

阻尼器
阻尼器 DA 1/A
气动阻尼器
阻尼度可调节
工件托盘的容许负荷在 0.5 kg 到 6 kg之间（输送速度为 9 m/min）
阻尼器 DA 1/B
气动阻尼器
阻尼度可调节
工件托盘的容许负荷在 0.5 kg 到 6 kg之间（输送速度为 9 m/min）

开关托架
开关支架 SH 1/U
开关支架 SH 1/S
开关支架 SH 1/M-A 和 SH 1/M-B
通过半壳体设置，并且可设置两个版本
半壳体：聚酰胺；黑色

摇杆
摇杆 WI/M
可用于电气或气动信号发射器
监测范围：60 mm

传感器
带 M12x1 推入接头的 M12 传感器
尺寸：M12 x 70 mm
推入接头：M12 x 1
额定切换距离 SN = 4 mm
可选配大型 LED 功能显示
带 M8x1 推入接头的 M12 传感器
尺寸：M12 x 67 mm
推入接头：M8 x 1
额定切换距离 SN = 4 mm
可选配大型 LED 功能显示
带 M8x1 推入接头的 M12 传感器 φ 6.5 mm
尺寸：6.5 x 30 mm
推入接头：M8 x 1
额定切换距离 SN = 4 mm
可选配大型 LED 功能显示

3、TS 2 plus 输送系统
工件托盘
WT 2/E 工件托盘
一体式定位衬套，可实现 ? 0.3 mm 的定位精度
可连接 ID 10、ID 40 和 ID 200 识别系统的移动式数据载体
WT 2 工件托盘
适合用于传送带、齿形带和平顶链
具有高硬度的坚固耐用型工件托盘
WT 2 工件托盘的部件
WT 2/H 工件托盘
工件托盘用于特别高的容许大总重：240 kg（2 kg/cm 长度），并结合堆积滚子链输送介质使用
完全装配或用作自装配套件
WT 2/H 工件托盘的部件
WT 2/F 框架工件托盘
框架工件托盘，完全装配或用作自装配套件
由于采用铝制框架结构，所以重量轻、稳定性好
WT 2/F-H 框架工件托盘
适合用于传送带、齿形带和平顶链
适用于 EPA 环境

纵向输送机
输送介质选择
皮带、齿形带、平顶链和堆积滚子链可用作纵向传送机的输送介质
输送介质传送带和齿形带
传送带和齿形带输送介质适合用于在干净干燥的环境中输送小型和中型工件托盘。输送介质的高韧性平面设计可在输送段间形成窄输送沟，并可实现较低的输送段型材安装高度。传送带是一种特别经济的输送介质，主要用于较长的输送段，而齿形带则适用于较短的输送段和/或用于驱动自身没有驱动机构的邻近模块。
这些输送介质和配备这些输送介质的模块均可用于轻型产品的组装，如家用电器。低卷入风险、低型材安装高度和低运行噪音等特性有助于它们在手动装配站的应用。带 PA 耐磨垫的工件托盘上高可承载 1 kg/cm 的表面载荷。
传送带输送段
输送单元的部件
输送介质平顶链
平顶链主要用于生产排放较低或中等的环境中进行工件托盘传送。塑料平顶链的电弧放电能力允许曲线弧部分进行连续驱动组合。
在与塑料平顶链结合使用时，建议在工件托盘上使用PA 耐磨垫。对于输送段型材中塑料滑动型材这种标准设计，允许的表面负载可达 1 kg/cm，而带有钢质滑动型材的可选版本可承受的表面负载可达 1.5 kg/cm。
HD 型材结合钢质滑动型材和钢质导向型材，可打造出特别牢固的组合。
平顶链输送介质不允许可逆运行。
如果使用平顶链，强烈建议使用 LU 2 自动润滑单元。
单辊道输送段，传送带输送段
输送单元的部件
堆积滚子链输送介质
堆积滚子链适用于较大的重型工件托盘。因介质产生的应力（测试油或生产排放）不会影响功能可靠性。堆积滚子不仅会减小分离器上的堆积压力，而且在加速元件的作用下，工作站作业之后会快速恢复输送速度。
在与装配了 PE 耐磨垫的工件结合后，对于输送段型材中塑料滑动型材这种标准设计，允许的表面负载可达 1.5 kg/cm，而带有钢质滑动型材的可选版本可承受的表面负载可达 2 kg/cm。
配备了钢质滑动型材和钢质导向型材的新 HD 型材，可形成一个特别牢固、维护少的组合。
传送带输送段
输送单元的部件
堆积滚子链 V plus 输送介质
通过 Vplus 堆积滚子链，工件托盘可获得 2.5 倍于标称链条速度的传送速度。
这样可使运行更加流畅，并且可通过配有链条速度较低的 Vplus 堆积滚子链必须使用配有 PE 耐磨垫的工件托盘。
这种 Vplus 堆积滚子链的另一个好处在于加速效应：在经过每个处理站之后，能够快速恢复传送速度，无需任何其它内部元件。
通常情况下，建议使用阻尼分离器和阻尼器。
如果希望通过 Vplus 链条获得 18 m/min 以上的速度，必须考虑整个系统上产生的较高的动态负载。
如有疑问，请联系您的力士乐专员。
所述的 Vplus 堆积滚子链必须使用配有 PE 耐磨垫的工件托盘。允许的大段负载为 1.5 kg/cm.
传送带输送段
输送单元的部件
输送介质：双重链条
BS 2/G-250 皮带段
尤为稳健的功能性输送段，配有驱动
工件托盘在长达 2000 mm 的输送段上纵向输送
LG 2/H 升降门
LG 2/H 安装套件
可用于 BS 2、BS 2/C-100、BS 2/R-300 传送带输送段，以及输送段 ST 2/C-H (ST 2/R-H)、驱动机构 AS 2/C-100 (AS 2/R-300) 和回转单元 UM 2/C-60 (UM 2/R-60) 的组合
从宽度 b = 240 mm 到 b = 1200 mm
适用于通道宽度 (A) 600 ... 1800 mm
在打开位置 (85?)，锁定
机械解锁，可选配气动解锁（PN 套件）
用于在顶端位置解锁的 PN 套件
连接套件
纵向输送机的连接套件
用于连接模块 TS 2plus 位于端部的纵向传送机上
用于横向输送机的连接套件
用于连接模块 TS 2plus 横向地放置于横向输送机上（端到段）
还需要：横向提升装置
