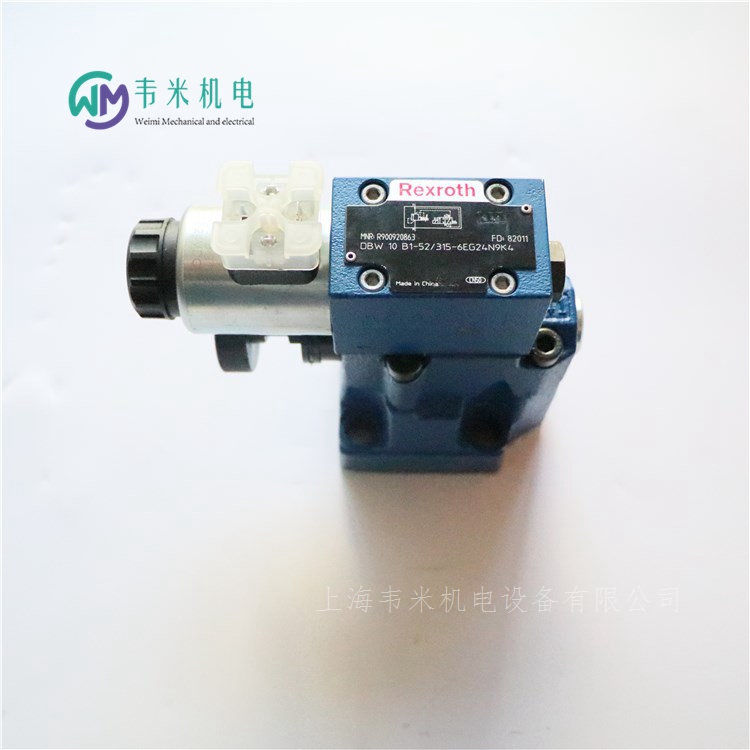

DBW10B1-52/315-6EG24N9K4力士乐电磁溢流阀现货库存，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH先导控制溢流阀
电磁溢流阀DBW
规格 10 … 32
组件系列 5X
大工作压力 350 bar
大流量 650 l/min
用于底板安装
油口安装面符合 ISO 6264-06-09 (NG10)、ISO 6264-08-13 (NG25) 和 ISO 6264-10-17 (NG32)
用于螺纹连接
通过一个上装的换向滑阀或换向座阀的电磁铁操纵式卸荷
高功率线圈
换向冲击衰减，可选
防腐蚀设计
当电压 > 50 VAC 或 > 75 VDC 时，CE 符合性符合低电压指令 2014/35/EU
电磁线圈是经过认可的组件，带有 UR 标记，符合 UL 906，版本 1982，可选
DBW 型压力阀为先导式溢流阀。
它们用于限制并以电磁线圈操作卸载工作压力。
该阀主要由带主阀心的主阀、带压力调节元件的先导控制阀以及一个集成方向滑阀组成。
此类阀的功能与 DB 型阀的功能基本相同。但是，通过控制已安装的方向滑阀 即可卸载主阀芯。
带换向冲击衰减（叠加阀板）的溢流阀，型号为 DBW.../..S6...R12
通过换向冲击衰减阀可延迟打开从 B2 到 B1 的连接。从而避免了回油管路中的压力峰值和降压冲击噪音。该阀安装在先导控制阀和方向阀 之间。
衰减程度（降压冲击）取决于喷嘴的规格。推荐使用φ1.2 mm的喷嘴。

溢流阀的应用场合
1、起稳压和溢流作用(阀口常开)
在定量泵进油或回油节流调速系统中
2、起安全保护作用(阀口常闭)
变量泵液压系统、定量泵旁路节流调速系统和非节流调速系统。
3、起卸荷作用
4、作背压阀使用
5、作吸收换向冲击使用
6、可实现多级调压和远程调压
二、减压阀
1、作用
(1)减压:
降低液压系统某支路(控制油路、夹紧回路、润滑回路等)的压力。
(2)稳压:稳定液压系统某支路的压力。
2、类型
按功能分
定值减压阀:保证阀的出口压力为定值。
定差减压阀:保证阀的进、出油口压差为定值。
定比减压阀:保证阀的进、出油口压力比为定值。
按结构分
直动式
先导式(常用)
3、先导式定值减压阀结构及工作原理
结构
先导调压部分:给定阀的出口压力值。
主阀部分:通过主阀芯上下移动，调节减压孔口节流损失，保证出口压力恒定。
4、先导式减压阀和先导式溢流阀的不同之处:
①减压阀保持出口压力基本不变，而溢流阀保持进口处压力基本不变。
②在不工作时，减压阀进、出油口互通，而溢流阀进出油口不通。
③为保证减压阀出口压力调定值恒定，先导阀弹簧腔需通过泄油口单独外接油箱;而溢流阀的出油口是通油箱的，所以它的导阀弹簧腔和泄漏油可通过阀体上的通道和出油口相通，不必单独外接油箱。
三、顺序阀
1、作用:
利用油路本身的压力变化来控制阀口开启，达到油路通断,实现执行元件的顺序动作，它一般不控制系统压力。
2、类型:
按控制方式
直控顺序阀
外(液控)控顺序阀
按结构
直动式
先导式
3、结构与工作原理:
4、先导式顺序阀和先导式溢流阀的不同之处:
(1)溢流阀的进口压力在通流状态下基本不变。而顺序阀一般不控制系统压力。
(2)溢流阀为内泄漏，而顺序阀需单独引出泄漏通道，为外泄漏。
(3)溢流阀的出口必须回油箱，顺序阀出口可接负载。
德国力士乐REXROTH电磁溢流阀订货号和型号：

R900920863 DBW10B1-52/315-6EG24N9K4
R901202962 DBW10B1-52/315-6EG24N9K4/12=CSA
R901422709 DBW10B1-52/315-6EG24N9K4E
R901027611 DBW10B1-52/315-6EG24N9K4QMAG24
R900945788 DBW10B1-52/315-6EG24N9K4R12
R900778947 DBW10B1-52/315-6EG24N9K4V
力士乐REXROTH隔膜式蓄能器
HAD
组件系列 1X 和 2X
公称容量 0.075 … 3.5 l
大工作压力 250 bar
整体结构   隔膜式蓄能器
安装位置   任意，好是底部的液压油接头插口
安装类型   用夹具或通过管接头焊接
温度范围   -15 … 65℃
管路连接   内螺纹
液压油   符合 DIN 51524 的液压油
液压蓄能器的主要任务之一是接收液压系统一定量的加压液体，并在需要时将其返回到系统中。
当液体被加压时，对液压蓄能器的处理类似于压力容器，且必须在考虑安装国家或地区的验收标准的情况下针对其大工作过压进行设计。
在大多数液压系统中，均使用具有分隔元件的液压/气动（充气）蓄能器。
皮囊式蓄能器、柱塞式蓄能器和隔膜式蓄能器之间的区别在于分隔元件的类型。
液压蓄能器基本上由液压油部分、气体部分以及一个气密分隔元件构成。液压油部分与液压油路相连。压力增加时，气体被压缩，液体进入液压蓄能器。压力下降时，压缩气体膨胀，将积聚的液压油排入油路。
隔膜式蓄能器
隔膜式蓄能器包括一个钢制耐压容器，该容器通常为球形或圆柱形。蓄能器内部有分隔元件，即由弹性、柔性材料（弹性材料）制成的薄膜，带有关闭按钮 和保护塞。它们对应于指令 97/23/EC。
应用
液压/气动蓄能器存在多种应用：
为了节省间歇操作系统中的泵驱动功率而进行的能量存储。
用于紧急情况的能量储备，例如液压泵发生故障时。
补偿泄漏损失。
发生周期振动时吸收冲击和振动。
在压力和温度变化时补偿体积。
车辆的悬挂系统元件。
吸收机械冲击。
工作模式
液压油几乎都是不能压缩的，因此不能存储压力能。力士乐液压/气动蓄能器使用了气体的可压缩性存储液压油。只能使用惰性气体。通常使用 4.0 级的“氮气”。
安装条件
充气压力
隔膜式蓄能器通常在交付时处于运行准备状态。充注压力（p0）刻在蓄能器壳体上。
充气
液压气动蓄能器只能加注4.0级氮气，纯氮气含量为99.99 vol.%。
容许工作温度
在“标准版本”中，力士乐油气蓄能器适用于-15 80?C。
安装位置
隔膜式蓄能器可安装在任何安装位置。
在气阀上方，必须为测试和充电装置提供200 mm的安装空间。
安装
安装蓄能器时，确保安全吸收可能的力，例如特定于该应用的振动或加速度产生的力。当使用多个安装点时，应避免由操作、弹性变形或温度膨胀引起的应力。
重要注意事项
预期用途
力士乐隔膜式蓄能器-1X/2X用于在固定机械工程和工厂建设中设置液压驱动系统。
隔膜式蓄能器必须使用安装元件安全、永久地固定在机器或系统上。紧固旨在保持油口无张力。特别是，不得向油口施加张力或静态或动态惯性力。
在选择合适的安装点时，应考虑支撑结构的热膨胀和来自环境的振动。
油气蓄能器安全说明
机器终用户需要附上机器或系统的操作说明RE 50150-B以及大于1升容器的CE符合性声明。
液压系统中液压气动蓄能器的一般信息可在DIN EN ISO 4413中找到。
安全设备
注意事项：
根据压力设备指令2014/68/EU，必须确保液压气动蓄能器不会在允许范围外运行。
为了不超过大工作压力，根据数据表50131，博世力士乐建议使用ABZSS型蓄能器切断块。





力士乐REXROTH先导式压力截止阀
DA6V
规格 6
组件系列 5X
大工作压力 350 bar
大流量 40 l/min
重量   2.2kg
安装位置   任意
温度范围   -30 … 80℃
粘度范围   10 … 800mm?/s
建议粘度范围  20 … 60mm?/s
用于底板安装
油口安装面符合 ISO 5781-03-04-0-00（不符合标准，且不带定位孔）
底板（单独订购）
作为插装阀
调整类型：六角套筒和保护帽
4 个压力等级
可调式切换压差（公称值的 10 % 至 50 %）
DA6V 型压力阀是一种可无级调节切换压差的先导式压力截止阀。此类阀主要由拧入式插装阀的先导控制级和主级、单向阀和壳体组成。
通过油口 B 将 P 中的泵流量引入系统的蓄能器中。如果油口 B 中执行机构的压力超过设定顶部切换压力，则先导控制阀将打开并将通过油口 A (Y) 启动先导油排放。单向阀将关闭油口 B 至 P 的连接，且泵流量将切换到卸压油路（从 P 到T）。
型号 DA6VP
将泵流量从 P 至 B（泵 → 执行机构）切换为 P 至 T（泵 → 油箱）。
泵通过单向阀向液压系统（P 至 B）供油。通道 B 中的压力通过控制油路和孔作用于拧入式插装阀 的先导控制。同时，通道 P 中的压力通过孔施加于主控制阀芯的弹簧负载侧。当在拧入式插装阀 中通过调节主轴设置的顶部截止压力到达液压系统（通道 B）时，拧入式插装阀 的先导控制将打开从主阀芯的弹簧负载侧到控制油路的连接和通过油口 A (Y) 进入油箱的外部连接。由于存在孔，在主阀芯处产生了压降。主阀芯将升离阀座，打开 P 至 T 的连接。单向阀关闭 B 至 P 的连接，而拧入式插装阀 的先导控制在 B 中执行机构压力的作用下保持在打开位置。
将泵流量从 P 至 T（泵 → 油箱）切换为 P 至 B（泵 → 执行机构）。
如果根据在调节主轴处设定的较低底部压力值，B 中的执行机构压力与截止压力相比较有所下降，则拧入式插装阀 的先导控制将设置回其初始位置。
这样，压力将主阀芯的弹簧负载侧累积。从而通过弹簧关闭从 P 到 T 的连接，并且泵将通过单向阀向液压系统，即从 P 到 B 进行供油。
型号 DA6VA
在此阀型号中，泵压力口不是在 P 中，而是在 A 中设计的。阀门将泵流量从 A 引至 P 或从 A 引至 T。泄油口位于 B (Y) 中。
切换过程与型号“VP”（此阀型号支持油路块连接）相对应。
注意！
仅限间接压力限制功能：
泵压力（至油箱）的压力限制功能不是直接提供的，而是仅通过执行机构通道中的单向阀和控制油路间接提供。
设置切换压差：
出厂时，阀门被设置为切换压差约为公称压力的 10 % 至 12 %。可以设置为公称压力的 50 %。
交付时，调节主轴被设置为小可调节顶部切换压力，即将调节主轴拧出到限位止挡。
通过拧入调节主轴，可增大顶部切换压力。
通过拧入调节主轴，可增大底部切换压力而切换压差将减小。通过拧出调节主轴，可减小底部切换压力而切换压差将增加。
通过锁紧螺钉和锁紧螺母 确保压力调节。
应用注意事项：
在压力截止阀和液压蓄能器之间建立一个低流阻的短连接。
注意！
仅可使用合适的蓄能器安全设备操作蓄能器！
泵压力（至油箱）的压力限制功能不是直接提供的，而是仅通过执行机构通道中的单向阀和控制油路间接提供。
注意： 切换压差出厂设置
出厂时，阀门被设置为切换压差约为公称压力的 10 % 至 12 %，并且是在已卸压状态（调节主轴拧出到限位止挡，请参阅产品说明）下提供的。
调节是在公称压力、泵流量约为 10 l/min、执行机构流量约为 2 l/min 的条件下实现的。
不同的系统条件（尤其是泵流量和执行机构流量很高时）可能导致较高的切换压力。在这里，通过此阀可以选择性地调节系统切换压差。




力士乐REXROTH进油口压力补偿器，直动式
ZDC 10...32
规格 10, 16, 25, 32
重量  3kg, 3.5kg, 8.9kg, 64.7kg
组件系列 2X
大工作压力 350 bar
大流量 520 l/min
温度范围  -20 … 70℃
粘度范围  15 … 380mm?/s
叠加阀
孔图按 ISO 4401
通过安装的梭阀为通道 P → A 或 P → B 提供负载补偿
二通型号“P”
三通型号“PT”(NG10 ... 25)
与比例方向阀相互作用时的流量控制
ZDC 型号的阀门为两通或三通型直动式入口压力补偿器。
它们在通道 P 中被用作入口压力补偿器以提供负载补偿。
这些阀门的基本构成为壳体、控制阀芯、带有弹簧座 的压缩弹簧和带有已安装梭阀 的罩盖。
如果压差 P1 → A1 或 P1 → B1 小于 10 bar，则压缩弹簧使控制阀芯保持在 P2 到 P1 的打开位置。
如果压差超过 10 bar，则控制阀芯向左移动直至压差再次复位。
先导式比例方向阀可与入口压力补偿器配合用于“外部先导油供油”！
在 外部 先导油供油时，与通道 P 的连接将被堵塞。先导油由单独的控制电路采样。
在 内部 先导油供油时，与通道 P 的连接将被打开。先导油从压力补偿器节流侧上游位置采样（底板的油口 X 被堵塞）。




力士乐REXROTH先导控制溢流阀
溢流阀DB
R900536231 DB10-1-52/200X
R900598998 DB10-1-52/315
R900590645 DB10-2-52/50
R900505883 DB10-2-52/315V
规格 10, 16, 25, 32
重量  2.6kg, 3.5kg, 4.4kg
组件系列 5X
大工作压力 350 bar
大流量 650 l/min
液压油温度范围  -10 … 60℃
粘度范围  12 … 230mm?/s
用于底板安装
油口安装面符合 ISO 6264-06-09 (NG10)、ISO 6264-08-13 (NG25) 和 ISO 6264-10-17 (NG32)
用于螺纹连接
高功率线圈
防腐蚀设计
当电压 > 50 VAC 或 > 75 VDC 时，CE 符合性符合低电压指令 2014/35/EU
DB 型压力阀是一种先导式溢流阀。用于限制工作压力。
这些溢流阀 (DB) 主要由带主阀心的主阀以及带压力调节元件的先导控制阀组成。
施加在通道 P 中的压力作用于主阀芯。同时，该压力通过配有喷嘴和的控制油路和施加于主阀芯的弹簧负载侧和先导控制阀中的滚珠。如果通道 P 中的压力超过弹簧上设定的值，则滚珠将背向弹簧打开。相应的信号通过控制油路和从通道 P 由内部传出。此时主阀芯弹簧负载侧的液压油通过控制油路、喷嘴孔和滚珠流入弹簧腔。从此处，液压油通过控制油路从内部流入油箱（对于型号 DB …），或通过控制油路从外部流入油箱（对于型号 DB …Y）。喷嘴和会导致主阀芯出现压降，从而使通道 P 到通道 T 的连接打开。现在，液压油从通道 P 流到通道 T，同时维持设定的工作压力。
溢流阀可通过油口“X”卸载或切换为另一压力（第二个压力等级）。


力士乐REXROTH先导控制溢流阀
电磁溢流阀DBW
规格 10 … 32
组件系列 5X
大工作压力 350 bar
大流量 650 l/min
用于底板安装
油口安装面符合 ISO 6264-06-09 (NG10)、ISO 6264-08-13 (NG25) 和 ISO 6264-10-17 (NG32)
用于螺纹连接
通过一个上装的换向滑阀或换向座阀的电磁铁操纵式卸荷
高功率线圈
换向冲击衰减，可选
防腐蚀设计
当电压 > 50 VAC 或 > 75 VDC 时，CE 符合性符合低电压指令 2014/35/EU
电磁线圈是经过认可的组件，带有 UR 标记，符合 UL 906，版本 1982，可选
DBW 型压力阀为先导式溢流阀。
它们用于限制并以电磁线圈操作卸载工作压力。
该阀主要由带主阀心的主阀、带压力调节元件的先导控制阀以及一个集成方向滑阀组成。
此类阀的功能与 DB 型阀的功能基本相同。但是，通过控制已安装的方向滑阀 即可卸载主阀芯。
带换向冲击衰减（叠加阀板）的溢流阀，型号为 DBW.../..S6...R12
通过换向冲击衰减阀可延迟打开从 B2 到 B1 的连接。从而避免了回油管路中的压力峰值和降压冲击噪音。该阀安装在先导控制阀和方向阀 之间。
衰减程度（降压冲击）取决于喷嘴的规格。推荐使用φ1.2 mm的喷嘴。


力士乐REXROTH先导控制溢流阀
ZDB6, Z2DB6
R900409893 ZDB6VA2-42/315V
R900909480 ZDB6VB1-42/315
R900431401 ZDB6VB2-42/100
R900409844 ZDB6VP2-42/200V
R900409898 ZDB6VP2-42/315V
R900409847 ZDB6VP2-42/50V
规格 6
组件系列 4X
大工作压力 315 bar
大流量 60 l/min
叠加阀
油口安装面，符合 ISO 4401-03-02-0-05（带或不带定位孔）
4 个压力等级
5 个油路选项
带 1 个或 2 个压力阀阀芯
用于压力调节的 4 种调整类型，可选（旋钮、六角套筒和保护帽、带刻度可锁定旋钮、带刻度旋钮）
防腐蚀设计
ZDB 和 Z2DB 型压力阀是一种采用叠加阀板设计的先导式溢流阀。
这些阀用于限制系统压力。
这些阀门主要由壳体和一个或两个压力阀阀芯组成。
可通过调整类型设置系统压力。
示例型号“VA”：
在初始位置时阀关闭。通道 A 中的压力作用于阀芯。同时，压力还通过喷嘴施加于阀芯的弹簧负载侧并通过喷嘴施加于先导座。如果通道 A 中的压力超过弹簧上设定的值，则先导座开启。
液压油从阀芯的弹簧负载侧、喷嘴和通道流入通道 T。所产生的压降使阀芯移动，从而打开从 A 到 T 的连接，同时维持弹簧处设定的压力。
两个弹簧腔的先导泄油通过通道 T 于外部实现。



力士乐REXROTH先导控制溢流阀
ZDB10, Z2DB10
R900424537 ZDB10VA2-42/100V
R900409959 ZDB10VP2-41/100V
R900409937 ZDB10VP2-42/200V
R900409958 ZDB10VP2-42/315V
规格 10
组件系列 4X
大工作压力 315 bar
大流量 100 l/min
叠加阀
油口安装面符合 ISO 4401-05-04-0-05
4 个压力等级
6 个油路选项
带 1 个或 2 个压力阀阀芯
用于压力调节的 4 种调整类型，可选
-旋钮
-六角套筒和保护帽
-带刻度可锁定旋钮
-带刻度旋钮
防腐蚀设计
ZDB 和 Z2DB 型压力阀是一种采用叠加阀板设计的先导式溢流阀。这些阀用于限制系统压力。这些阀门主要由壳体和一个或两个压力阀阀芯组成。可通过调整类型设置系统压力。
在初始位置时阀关闭。通道 A 中的压力作用于阀芯。同时，压力还通过喷嘴施加于阀芯的弹簧负载侧并通过喷嘴施加于先导座。
如果通道 A 中的压力超过弹簧上设定的值，则先导座开启。液压油从阀芯的弹簧负载侧、喷嘴和通道流入通道 T (TA)。所产生的压降使阀芯移动，从而打开从 A 到 T (TA) 的连接。在通道 A 中，弹簧上设定的压力需确定下来。
