供应

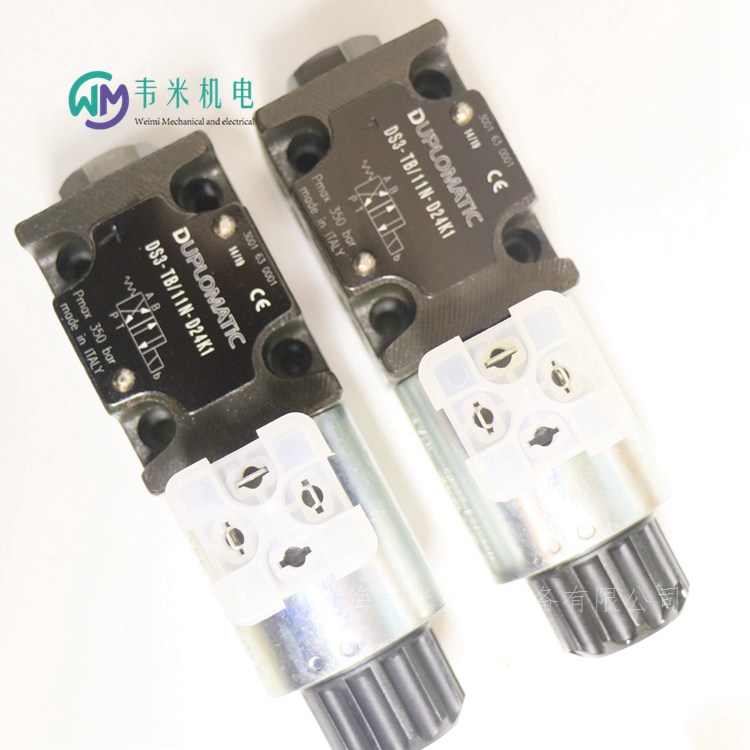

DUPLOMATIC电磁阀DS3-TB/11N-D24K1，上海韦米机电设备有限公司主营产品，销售热线：13524123009，传真：021-51334670；联系人：雷青；产品实拍图片，原厂原装正品，现货库存，价格优惠；热诚欢迎新老客户咨询购买！

意大利迪普马DUPLOMATIC电磁阀DS3系列
板式安装
ISO 4401-03 (CETOP 03)
高工作压力 350 bar
大流量 100 l/min
直动式底板安装方向控制阀，底板安装面符合ISO 4401(CETOP RP121H) 标准。
该阀提供三通或四通设计，可分为2位和3位，并且具有各种可互换的阀芯。
阀体由高强度铸铁制造而成，阀体内铸有宽大的流道，以减少压力损失。采用了带有可互换线圈的湿式电磁铁。
该阀可采用直流或者交流电磁铁。直流电磁铁也可采用交流供电。但需使用带桥式整流器的插头。
DS3直流电磁铁阀还以可提供平稳换向类型。
直流电磁铁阀还可以提供锌镍镀层，确保抗盐雾能力达600小时。
除了标准的手动应急操作之外，还可提供手柄式、推进式、保护罩式以及机械制动式等各种形式。
工作极限
不同阀芯机能的流量限制和工作压力之间的关系。数据测量按照 ISO 6403 标准，电磁铁工作温度为额定温度，供应电压为额定电压90%测得。并且使用了粘度为 36 cSt的矿物液压油，在温度为50 ?C，过滤精度符合ISO 4406:1999 等级18/16/13条件下获取。
电磁铁
电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。内部与回油管路油液接触，保证了散热效果。
线圈通过螺纹环固定在铁芯上，可作360?旋转，以适应可用的安装空间。
直流电磁阀电流和功率消耗
表中列出了不同型号直流线圈的电流和功耗值。采用交流电（50或者 60 Hz）供电时，需通过整流电路实现，可使用带桥式整流的“D”型插头。 但需要考虑功率极限的下降。
安装
具有弹簧对中和复位的阀可在任意方向安装； 不带弹簧，机械定位的RK型阀必须纵向轴水平安装。
阀可以通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的 值。如果平面度或者粗糙度达不到要求的 小值，则阀和安装面之间很容易发生油液泄露。

电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。这样通过控制电磁铁的电流通断就控制了机械运动。

一、电磁阀从原理上分为三大类：
    1）直动式电磁阀：
原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
    2）分步直动式电磁阀：
原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。
    3）先导式电磁阀：
原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关 闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
    特点：流体压力范围上限较高，可任意安装（需定制）但必须达到流体压差条件。

DUPLOMATIC电磁阀DS3-TB/11N-D24K1，意大利迪普马电磁阀；

意大利迪普马DUPLOMATIC电磁阀：
DS3-S1/11N-D24K1
DS3-S2/11N-D24K1
DS3-S3/11N-D24K1
DS3-S4/11N-D24K1
DS3-S5/11N-D24K1
DS3-S6/11N-D24K1
DS3-S7/11N-D24K1
DS3-S8/11N-D24K1
DS3-S9/11N-D24K1
DS3-S10/11N-D24K1
DS3-S11/11N-D24K1
DS3-S12/11N-D24K1
DS3-S17/11N-D24K1
DS3-S18/11N-D24K1
DS3-S19/11N-D24K1
DS3-S20/11N-D24K1
DS3-S21/11N-D24K1
DS3-S22/11N-D24K1
DS3-S23/11N-D24K1
DS3-S26/11N-D24K1
DS3-S27/11N-D24K1
DS3-S28/11N-D24K1
DS3-S29/11N-D24K1
DS3-RK/11N-D24K1
DS3-RK02/11N-D24K1
DS3-RK1/11N-D24K1
DS3-1RK/11N-D24K1
DS3-SA1/11N-D24K1
DS3-SA2/11N-D24K1
DS3-SA3/11N-D24K1
DS3-SA4/11N-D24K1
DS3-RSA1/11N-D24K1
DS3-RSA2/11N-D24K1
DS3-RSA3/11N-D24K1
DS3-RSA4/11N-D24K1
DS3-TA/11N-D24K1
DS3-TA02/11N-D24K1
DS3-TA12/11N-D24K1
DS3-TA23/11N-D24K1
DS3-23TA/11N-D24K1
DS3-TA30/11N-D24K1
DS3-TA33/11N-D24K1
DS3-SB1/11N-D24K1
DS3-SB2/11N-D24K1
DS3-SB3/11N-D24K1
DS3-SB4/11N-D24K1
DS3-RSB1/11N-D24K1
DS3-RSB2/11N-D24K1
DS3-RSB3/11N-D24K1
DS3-RSB4/11N-D24K1
DS3-TB/11N-D24K1
DS3-TB02/11N-D24K1
DS3-TB12/11N-D24K1
DS3-TB23/11N-D24K1
DS3-23TB/11N-D24K1
DS3-TB30/11N-D24K1
DS3-TB33/11N-D24K1
一、液压传动技术的应用
液压传动技术在近代工业制造中的应用
液压传动有许多突出的优点，因此它的应用非常广泛，如一般工业用的塑料加工机械、压力机械、机床等，行走机械中的工程机械、建筑机械、农业机械、汽车等;钢铁工业用的冶金机械、提升装置、轧辊调整装置等;土木水利工程用的防洪闸门及堤坝装置、河床升降装置、桥梁操纵机构等，发电厂涡轮机调速装置、发电厂等等。

二、液压传动技术的原理与特点
1、液压传动的介绍
液压传动是用液体作为工作介质来传递能量和进行控制的传动方式。液压传动和气压传动并称为流体传动，是根据17世纪帕斯卡提出的液体静压力传动原理而发展起来的一门新兴技术，是工农业生产中应用广泛的技术。
2、液压传动的优点
(1)体积小、重量轻，因此惯性力较小，当突然过载或停车时，不会发生大的冲击，
(2)能在给定范围内平稳的自动调节牵引速度，并可实现无极调速;
(3)换向容易，在不改变电机旋转方向的情况下，可以较方便地实现工作机构旋转和直线往复运动的转换;
(4)液压泵和液压马达之间用油管连接，在空间布置上彼此不受严格限制;
(5) 由于采用油液为工作介质，元件相对运动表面间能自行润滑，磨损小，使用寿命长;
(6)操纵控制简便，自动化程度高;
(7)容易实现过载保护。
液压传动有许多突出的优点，因此它的应用非常广泛，如一般工业用的塑料加工机械、压力机械、机床等，行走机械中的工程机械、建筑机械、农业机械、汽车等，钢铁工业用的冶金机械、提升装置、轧辊调整装置等，土木水利工程用的防洪闸门及堤坝装置、河床升降装置、桥粱操纵机构等;发电厂涡轮机调速装置等等，船舶用的甲板起重机械、船头门、舱壁阀、船尾推进器等，特殊技术用的控制装置、测量浮标、升降旋转舞台等。
3、液压传动的基本原理
液压传动的基本原理是在密闭的容器内，利用有压力的油液作为工作介质来实现能量转换和传递动力的。其中的液体称为工作介质，一般为矿物油，它的作用和机械传动中的皮带、链条和齿轮等传动元件相类似。液压传动是利用帕斯卡原理!帕斯卡原理是大概就是:在密闭环境中，向液体施加一个力，这个液体会向各个方向传递这个力!力的大小不变!液压传动就是利用这个物理性质，向一个物体施加一个力，利用帕斯卡原理使这个力变大!从而起到举起重物的效果!
液压传动在阀门行业也得到很大的应用,如阀门的机床制造加工设备、阀门]液压试验设备、阀门的液压传动装置等。
