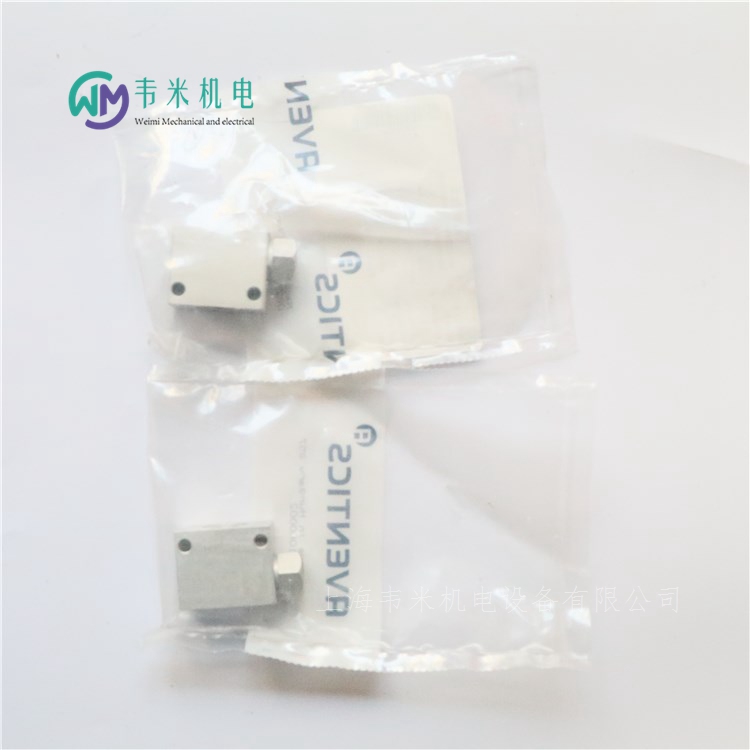

安沃驰梭阀0821000002，上海韦米机电设备有限公司供应产品，销售热线：13524123009，在线QQ：2896079243，传真：021-51334670；联系人：雷青。产品图片实拍，价格货期快速报价，大量产品现货供应，价格优惠；热诚欢迎新老客户咨询下单！

安沃驰AVENTICS换向阀（或） 0821000002
SDC G1/8
规格
密封原理软密封
结构特点提动阀
介质压缩空气
颗粒大小 max.5 ?m
低环境温度0 ?C
高环境温度80 ?C
介质温度小值0 ?C
介质温度大值80 ?C
压缩空气中的含油量 小.,0 mg/m?
压缩空气中的含油量 大1 mg/m?
逻辑功能换向阀（或）
连接类型管式连接
压缩空气 接口 人口G 1/8
压缩空气 接口 出口G 1/8
额定流量Qn640 l/min
小运行压力1 bar
大运行压力10 bar
重量0.038 kg
材料：外壳铝材
密封件材料丙烯树胶
材料 螺纹管套钢, 铝材

1、换向阀的结构特点及工作原理换向阀按结构可分为提动阀（或称截止阀）和滑动阀，根据两者的相对位置，有常闭型和常开型两种 。
其中提动阀又可分为球座阀和盘座阀。
滑动阀可分为纵向滑轴阀、纵向滑板阀和旋转滑轴阀。
1.提动阀
提动阀是利用圆球、圆盘、平板或圆锥阀芯，在垂直方向相对阀座移动以控制通路的开或切断。
1.球座阀
这种换向阀结构紧凑、简单，可安装各种类型的驱动头。对于直接驱动方式来说，驱动推杆动作的驱动力限制了其应用。大流量时，阀芯有效面积也大，需要较大的驱动力才能将阀口打开，因此，此类型换向阀通径不宜过大。这种阀的操作皆由手动或机械驱动，弹簧复位。
1.提动阀： 2位3通
此时，P、A、0三个孔口同时相通，而发生串气现象。实际上，对于快速切换的阀，这种串气现象对阀的动作不存在什么影响。但缓慢切换时，应予以注意。
1.提动阀： 盘座阀常闭型
这种换向阀采用圆盘密封结构，较小的阀芯位移就可产生较大的过流面积，具有响应快、抗污染能力强、寿命长、具有较大通流能力的特点。
1.提动阀： 盘座阀常开型
这种换向阀采用圆盘密封结构，较小的阀芯位移就可产生较大的过流面积，具有响应快、抗污染能力强、寿命长、具有较大通流能力的特点。
1.提动阀： 压力平衡阀
为了使提动（截止式）阀密封可靠，操纵方便，另一种方法是采用压力平衡的方法，在阀杆两侧增加了活塞，活塞受气压作用面积和阀心受压面积相等，这种阀称为压力平衡式阀。由于初始状态时，工作气压作用在阀杆上的合力为零，使开启阀门的操作力大大降低。
2.滑动阀：滑动阀是利用滑柱、滑板或旋转滑轴利用滑柱、滑板或旋转滑轴 在阀体里运动，来实现气路通断的阀 。
2.滑动阀：纵向滑柱式，具有记忆
2.滑动阀： 纵向滑板阀，纵向滑板阀是利用滑柱的移动带动滑板来接通或断开各通口。滑板靠气压或弹簧压向阀座，能自动调节。这种阀的滑板既使产生磨耗，也能保证有效的密封。
3.延时阀： 延时阀是一种时间控制元件，它的作用是使阀在一特定时间发出信号或中断信号，在气动系统中做信号处理元件。延时阀是一个组合阀，由二位三通换向阀、单向可调节流阀和气室组成。二位三通换向阀既可以是常闭式，也可以是常开式。
3.延时阀： 若压缩空气是洁净的，且压力稳定，则可获得精确的延时时间。通常，延时阀的时间调节范围为0 ～ 30秒，通过增大气室，可以使延时时间加长。延时阀通常带可锁定的调节杆，可用来调节延迟时间。
4.单向阀： 单向阀是指气流只能向一个方向流动而不能反向流动的阀，且压降较小。单向阀的工作原理、结构和职能符号与液压传动中的单向阀基本相同。这种单向阻流作用可由锥密封、球密封、圆盘密封或膜片来实现。利用弹簧力将阀芯顶在阀座上，故压缩空气要通过单向阀时必须先克服弹簧力。
5.梭阀：梭阀又称为双向控制阀。有两个输入信号口1和一个输出信号口2。若在一个输入口上有气信号，则与该输入口相对的阀口就被关闭， 同时在输出口2上有气信号输出。这种阀具有“或”逻辑功能，即只要在任一输入口1上有气信号，在输出口2上就会有气信号输出
梭阀： 梭阀在逻辑回路和气动程序控制回路中应用，常用作信号处理元件。为数个输入信号需连接（并联）到同一个出口的应用方法，所需梭阀数目为输入信号数减一。
梭阀 ：梭阀的应用实例，用两个手动按钮1S1和1S2操纵气缸进退。当驱动两个按钮阀中的任何已一个动作时，双作用气缸活塞杆都伸出。只有同时松开两个按钮阀，气缸活塞杆才回缩。梭阀应与两个按钮阀的工作口相连接，这样，气动回路图才可以正常工作。
6. 双压阀：双压阀又称“与”门梭阀。在气动逻辑回路中，它的作用相当于“与”门作用。该阀有两个输入口1和一个输出口2。若只有一个输入口有气信号，则输出口2没有气信号输出，只有当双压阀的两个输入口均有气信号，输出口2才有气信号输出。双压阀相当于两个输入元件串联。
6.双压阀：与梭阀一样，双压阀在气动控制系统中也作为信号处理元件，数个双压阀的连接方式，只有数个输入口皆有信号时，输出口才会有信号。双压阀的应用也很广泛，主要用于互锁控制、安全控制、检查功能或者逻辑操作。
6.双压阀：为一个安全回路。只有当两个按钮阀1S1和1S2都压下时，单作用气缸活塞杆才伸出。若二者中有一个不动作，则气缸活塞杆将回缩至初始位置。
7. 快速排气阀： 快速排气阀可使气缸活塞运动速度加快，特别是在单作用气缸情况下，可以避免其回程时间过长。为了降低排气噪声，这种阀一般带消声器。
7.快速排气阀： 快速排气阀用于使气动元件和装置迅速排气的场合。为了减小流阻，快速排气阀应靠近气缸安装，例如，把它装在换向阀和气缸之间(应尽量靠近气缸排气口，或直接拧在气缸排气口上)，使气缸排气时不用通过换向阀而直接排出。这对于大缸径气缸及缸阀之间管路长的回路，尤为需要。

安沃驰梭阀0821000002，德国AVENTICS梭阀；

安沃驰AVENTICS短行程气缸, 系列 KHZ-0822010556
实用原则 双作用式
缓冲 弹性
活塞直径 40 mm
活塞杆螺纹 M6
行程 40 mm
防尘圈 聚氨酯
压缩空气连接 G 1/8
低 / 高环境温度  -25 ... 80 ?C
介质温度范围  -25 ... 80 ?C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
确定活塞推力的压力  6.3 bar
气缸管子  铝材, 阳极氧化处理
活塞杆  不锈钢
活塞  晴纶橡胶
前端盖板  黄铜 铝材
后盖  铝材
防尘圈  聚氨酯
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰紧凑型气缸0822011042, 系列 AXA
→φ25 - 120 mm →接口: G 1/8 - G 3/8 →双作用式 →缓冲: 弹性 →带底脚安装件 →活塞杆: 外螺纹 →活塞型号 φ120:
压缩空气连接尺寸内螺纹
工作压力范围1 bar / 10 bar
环境温度范围-25?C / 80?C
介质温度范围-25?C / 80?C
介质压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量0 mg/m3 - 5 mg/m3
材料:
气缸管子铸铝, 已喷漆
活塞杆钢, 镀铬
前端盖板铸铝, 已喷漆
后盖铸铝, 已喷漆
密封氢化-腈-树胶
导向衬套青铜烧结制成
压力必须至少低于环境和介质温度15?C，并且允许的高温度为3?C。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS短行程气缸, 系列 KHZ - 0822010501
实用原则 双作用式
缓冲 弹性
活塞直径 12 mm
活塞杆螺纹 M5
行程 10 mm
防尘圈 聚氨酯
压缩空气连接 M5
低 / 高环境温度  -25 ... 80 ?C
介质温度范围  -25 ... 80 ?C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
确定活塞推力的压力  6.3 bar
缸管子  铝材, 阳极氧化处理
活塞杆  不锈钢
活塞  晴纶橡胶
前端盖板  黄铜 铝材
后盖  铝材
防尘圈  聚氨酯
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS短行程气缸, 系列 KHZ-0822010510
实用原则 双作用式
缓冲 弹性
活塞直径 16 mm
活塞杆螺纹 M5
行程 5 mm
防尘圈 聚氨酯
压缩空气连接 M5
低 / 高环境温度  -25 ... 80 ?C
介质温度范围  -25 ... 80 ?C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
确定活塞推力的压力  6.3 bar
气缸管子  铝材, 阳极氧化处理
活塞杆  不锈钢
活塞  晴纶橡胶
前端盖板  黄铜 铝材
后盖  铝材
防尘圈  聚氨酯
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS短行程气缸, 系列 KHZ-0822010534
实用原则 双作用式
缓冲 弹性
活塞直径 25 mm
活塞杆螺纹 M5
行程 25 mm
防尘圈 聚氨酯
压缩空气连接 G 1/8
低 / 高环境温度  -25 ... 80 ?C
介质温度范围  -25 ... 80 ?C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
确定活塞推力的压力  6.3 bar
气缸管子  铝材, 阳极氧化处理
活塞杆  不锈钢
活塞  晴纶橡胶
前端盖板  黄铜 铝材
后盖  铝材
防尘圈  聚氨酯
压力必须至少低于环境和介质温度 15 ?C ，并且允许 的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS短行程气缸, 系列 KHZ-0822010543
实用原则 双作用式
缓冲 弹性
活塞直径 32 mm
活塞杆螺纹 M6
行程 20 mm
防尘圈 聚氨酯
压缩空气连接 G 1/8
低 / 高环境温度  -25 ... 80 ?C
介质温度范围  -25 ... 80 ?C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
确定活塞推力的压力  6.3 bar
气缸管子  铝材, 阳极氧化处理
活塞杆  不锈钢
活塞  晴纶橡胶
前端盖板  黄铜 铝材
后盖  铝材
防尘圈  聚氨酯
压力必须至少低于环境和介质温度15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS短行程气缸, 系列 KHZ-0822010544
实用原则 双作用式
缓冲 弹性
活塞直径 32 mm
活塞杆螺纹 M6
行程 25 mm
防尘圈 聚氨酯
压缩空气连接 G 1/8
低 / 高环境温度  -25 ... 80 ?C
介质温度范围  -25 ... 80 ?C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
确定活塞推力的压力  6.3 bar
气缸管子  铝材, 阳极氧化处理
活塞杆  不锈钢
活塞  晴纶橡胶
前端盖板  黄铜 铝材
后盖  铝材
防尘圈  聚氨酯
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
