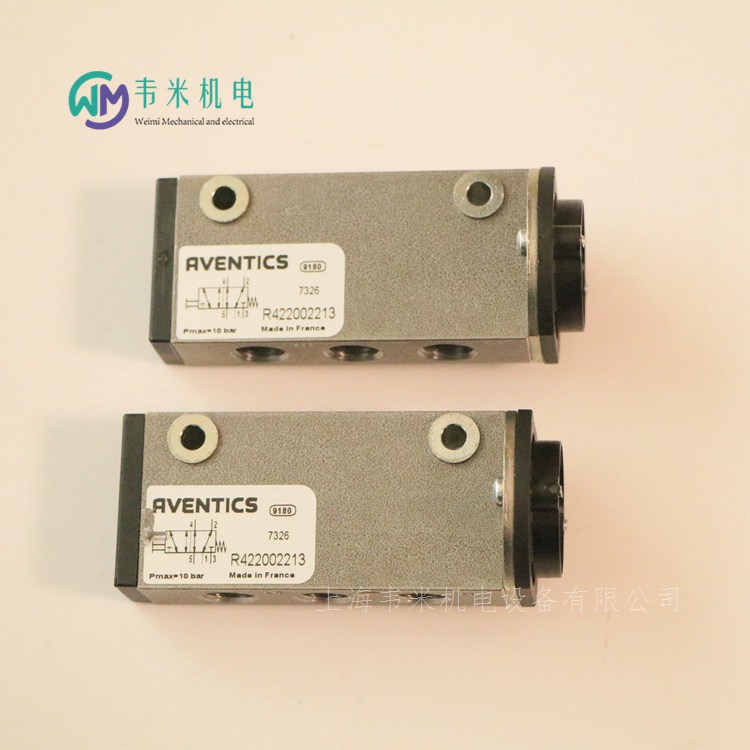

安沃驰AVENTICS二位五通换向阀, 系列 ST R422002213
VVST-5/2SR-PAN
规格
操作机械式
额定流量Qn280 l/min
换向原理5/2
压缩空气 接口 出口G 1/8
小运行压力-0.95 bar
大运行压力10 bar
操作元件单线圈
操作元件安装板安装
密封原理金属密封
结构特点滑阀
底板连接管式连接
封闭方式，封闭类型不可锁定
操纵力(驱动力)，小值11 N
低环境温度-15 ?C
高环境温度80 ?C
介质温度小值-15 ?C
介质温度大值80 ?C
介质压缩空气
压缩空气中的含油量 小.,5 mg/m?
压缩空气中的含油量 大25 mg/m?
颗粒大小 max.5 ?m
压缩空气接口型号内螺纹
压缩空气 接口 人口G 1/8
压缩空气连接 排气G 1/8
安装螺钉M4 带有内六角
特点
不锈钢外壳
金属对金属密封
提供多种机械操作元件
面板安装

按控制方式分
手动控制：、一般手动控制、按钮式、手柄式带定位，脚踏式。
机械控制：控制轴、滑轮式、杠杆式、单向滑轮式、弹簧复位式。
气动控制：直动式、先导式。
电磁控制：单电控、双电控、先导式双电控，带手动。
（1）电磁控制：利用电磁线圈通电时，静铁芯对动铁芯产生电磁吸力使阀切换以改变气流方向的阀，称为电磁控制换向阀，简称电磁阀。这种阀易于实现电气联合控制，能实现远距离操作，故得到应用。
1、电磁操作
用电磁力来获得轴向力，使阀心迅速移动的换向控制方式称为电磁操作。
它按电磁力作用于主阀阀心的方式分为直动式和先导式两种。
1)直动式电磁控制是用电磁铁产生的电磁力直接推动阀心来实现换向的一种电磁控制阀。
根据阀芯复位的控制方式可分为单电控和双电控。
2)先导式电磁控制是指由先导式电磁阀(一般为直动式电磁控制换向阀)输出的气压力来操纵主阀阀芯实 阀换向的 种电磁控制方式。它实际上是一种由电磁控制和气压控制(加压、卸压、差压等)的复合控制，通常称为先导式电磁气控。
2、气压操作
用气压力来获得轴向力使阀心迅速移动换向的操作方式叫做气压操作。
它按施加压力的方式可分为加压控制、卸压控制、差压控制和时间控制。
按控制方式分
气压控制：利用气体压力来使主阀芯切换而使气流改变方向的阀，称为气压控制换向阀，简称气控阀。这种阀在易燃、易爆、潮湿、粉尘大的工作环境中，工作安全可靠，按控制方式不同可分为加压控制、卸压控制、差压控制和延时控制等。
加压控制是指输入的控制气压是逐渐上升的，当压力上升到某值时，阀被切换。这种控制方式是气动系统中常用的控制方式，有单气控和双气控之分。
卸压控制是指输入的控制气压是逐渐降低的，当压力降至某一值时阀便被切换。
差压控制是利用阀芯两端受气压作用的有效面积不等，在气压的作用下产生的作用力之差值使阀切换。
延时控制是利用气流经过小孔或缝隙节流后向气室内充气．当气室里的压力升至一定值后使阀切换，从而达到信号延时输出的目的。
1)加压控制是指施加在阀心控制端的压力逐渐升到一定值时，使阀心迅速移动换向的控制，阀心沿着加压方向移动。
2)卸压控制是指施加在阀心控制端的压力逐渐降到一定值时，阀心迅速换向的控制，常用作三位阀的控制。
3)差压控制是指阀心采用气压复位或弹簧复位的情况下，利用阀心两端受气压作用的面积不等(或两端气压不等)而产生的轴向力之差值，使阀心迅速移动换向的控制。
这种控制方式只需一个控制信号，故得到广泛的应用，可应用于各种结构的主阀。气压复位省去了弹簧，提高了可靠性。差压控制的特点是所控制的主阀不具有记忆功能，且控制信号和复位信号均须为长信号。
4)时间控制是指利用气流向由气阻(节流孔)和气容构成的阻容环节充气，经过一定时间后，当气容内压力升至一定值时，阀心在差压力作用下迅速移动换向的控制。
时间控制的信号输出有脉冲信号和延时信号两种。
手动控制
用手动来获得轴向力使阀迅速移动换向的控制方式称作手动操作。手动控制可分为手动控制和脚踏控制等。按手动作用于主阀的方式可分为直动式、先导式。
依靠手动使阀切换的换向阀，称为手动控制换向阀，简称手控阀。它可分为手动阀和脚踏阀两大类。
手控阀与其它控制方式相比，具有可按人的意志进行操作、使用频率较低、动作较慢、操作力不大，通径较小、操作灵活的特点。手控阀在手动气动系统中，一般用来直接操纵气动执行机构。在半自动和全自动系统中，多作为信号阀使用。
机械控制
机械控制用机械力来获得轴向力使阀芯迅速移动换向的控制方式称作机械操作。按机械力作用于主阀的形式可分为直动式和先导式两种。
用凸轮、撞块或其它机械外力使阀切换的阀称为机械控制换向阀，简称机控阀。这种阀常用作信号阀使用。这种阀可用于湿度大、粉尘多、油分多，不宜使用电气行程开关的场合，但不宜用于复杂的控制装置中。

AVENTICS机械换向阀R422002213，德国安沃驰机械阀；

系列ST
Qn=280l/min
安沃驰AVENTICS二位三通换向阀,系列ST
0820402001
0820402002
0820402003
0820402004
0820402005
0820402016
0820402017
0820402019
R422002211
安沃驰AVENTICS二位三通换向阀,系列ST
0820402008
0820402009
0820402010
0820402011
R422002212
安沃驰AVENTICS二位三通换向阀,系列ST
0820402014
0820402015
0820402018
0820402023
安沃驰AVENTICS二位五通换向阀,系列ST
0820403001
0820403002
0820403003
0820403004
0820403005
0820403016
0820403017
0820403019
R422002213
安沃驰AVENTICS二位五通换向阀,系列ST
0820403008
0820403009
0820403010
0820403011
R422002214
安沃驰AVENTICS二位五通换向阀,系列ST
0820403014
0820403015
0820403018
0820403023
AVENTICS安沃驰AP/ST系列配电盘阀门的操控单元
R412012734
R412012735
R412012736
R412012737
R412012738
R412012739
R412012740
R412012741
R412012742
R412012743
R412012744
R412012745
R412012748
R412012746
R412015479
R412012749
R412012750
R412012751
R412012752
R412012753
R412012989
R412015512
R422002219

安沃驰AVENTICS二位五通换向阀, 系列 WV02-0820038126
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 铝材
密封件材料 氢化-丙烯腈-树胶
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 500 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点  滑阀，正重叠
操作  电子
先导  内部
密封原理  软密封
低 / 高环境温度  0 ... 50 ?C
介质温度范围  0 ... 60 ?C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  500 l/min
标准化电路接口  ISO 15217
防护等级 带接口  IP65
暂载率  100 %
在多线路导线板上的组装  PRS-导线板
固定螺栓  M3
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位五通换向阀, 系列 CD02-AL-0820038152
标准化 ISO 15407-1
尺寸 18 mm
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 铝材
密封件材料 丙烯树胶,氢化-丙烯腈-树胶
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 450 l/min
压缩空气 接口 人口 VDMA 02底板
压缩空气 接口 出口 VDMA 02底板
工作电压DC 24 V
结构特点  滑阀，正重叠
先导  内部
密封原理  软密封
组合原理（闭锁原理）  底板原理
连接类型  底板连接
标准  ISO 15407-1, 18 mm
标准化电路接口  ISO 15217
低 / 高环境温度  0 ... 50 ?C
介质温度范围  0 ... 60 ?C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  450 l/min
防护等级 带接口  IP65
暂载率  100 %
安装螺钉  M3
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位五通换向阀, 系列 CD02-AL-0820038153
标准化 ISO 15407-1
尺寸 18 mm
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 铝材
密封件材料 丙烯树胶,氢化-丙烯腈-树胶
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 450 l/min
压缩空气 接口 人口 VDMA 02底板
压缩空气 接口 出口 VDMA 02底板
工作电压DC 24 V
结构特点  滑阀，正重叠
先导  内部
密封原理  软密封
组合原理（闭锁原理）  底板原理
连接类型  底板连接
标准  ISO 15407-1, 18 mm
标准化电路接口  ISO 15217
低 / 高环境温度  0 ... 50 ?C
介质温度范围  0 ... 60 ?C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  450 l/min
防护等级 带接口  IP65
暂载率  100 %
安装螺钉  M3
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位五通换向阀, 系列 CD02-AL-0820038157
标准化 ISO 15407-1
尺寸 18 mm
操作元件 单线圈
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 铝材
密封件材料 丙烯树胶,氢化-丙烯腈-树胶
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 450 l/min
压缩空气 接口 人口 VDMA 02底板
压缩空气 接口 出口 VDMA 02底板
工作电压DC 24 V
结构特点  滑阀，正重叠
先导  外部的
密封原理  软密封
组合原理（闭锁原理）  底板原理
连接类型  底板连接
标准  ISO 15407-1, 18 mm
标准化电路接口  ISO 15217
工作压力范围  -0,9 ... 10 bar
低 / 高环境温度  0 ... 50 ?C
介质温度范围  0 ... 60 ?C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  450 l/min
防护等级 带接口  IP65
暂载率  100 %
安装螺钉  M3
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位五通换向阀, 系列 CD02-AL-0820038652
标准化 ISO 15407-1
尺寸 18 mm
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 铝材
密封件材料 丙烯树胶,氢化-丙烯腈-树胶
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 450 l/min
压缩空气 接口 人口 VDMA 02底板
压缩空气 接口 出口 VDMA 02底板
工作电压DC 24 V
结构特点  滑阀，正重叠
先导  内部
密封原理  软密封
组合原理（闭锁原理）  底板原理
连接类型  底板连接
标准  ISO 15407-1, 18 mm
标准化电路接口  ISO 15217
低 / 高环境温度  0 ... 50 ?C
介质温度范围  0 ... 60 ?C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  450 l/min
防护等级 带接口  IP65
暂载率  100 %
安装螺钉  M3
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15 ?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位三通换向阀, 系列 AP-0820400006
换向原理 3/2
结构特点 提动阀
 踏板
外壳 铝材
密封件材料 丙烯树胶
额定流量Qn 550 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
压缩空气接口型号 内螺纹
操作 机械式
结构特点  提动阀
操作  机械式
换向原理  3/2
额定流量Qn  550 l/min
工作压力范围  0 ... 10 bar
低 / 高环境温度  -30 ... 80 ?C
介质温度范围  -30 ... 80 ?C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3



安沃驰AVENTICS二位五通换向阀, 系列 ST-0820403002
锁定式 不可锁定
操作元件 单线圈
换向原理 5/2
结构特点 滑阀
 滚轮
外壳 不锈钢
额定流量Qn 280 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
压缩空气接口型号 内螺纹
操作 机械式
结构特点  滑阀
操作  机械式
封闭方式，封闭类型  不可锁定
换向原理  5/2
密封原理  金属密封
额定流量Qn  280 l/min
工作压力范围  -0,95 ... 10 bar
低 / 高环境温度  -15 ... 80 ?C
介质温度范围  -15 ... 80 ?C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  5 ... 25 mg/m3
安装螺钉  M4 带有内六角
拧紧螺栓的小扭力  2,5 Nm


安沃驰AVENTICS三位五通换向阀, 系列 CD07-5777750220
操作元件 双线圈
复位型 带弹簧复位
换向原理 5/3
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 960 l/min
Qn 2-3 900 l/min
额定流量Qn 900 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
抗温性 -25 ?C 耐低温
结构特点  滑阀，正重叠
操作  电子
密封原理  软密封
控制压力 小/大  3 ... 10 bar
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  900 l/min
压缩空气连接  符合 ISO 228-1 标准
先导排气  带定向先导排气口的
标准化电路接口  EN 175301-803:2006
反向极性保护  反极性保护
兼容性目录  13 14
暂载率  100 %
在多线路导线板上的组装  P-导线板 PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。



安沃驰AVENTICS三位五通换向阀, 系列 CD07-5777720220
操作元件 双线圈
复位型 带弹簧复位
换向原理 5/3
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1070 l/min
Qn 2-3 950 l/min
额定流量Qn 900 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
抗温性 -25 ?C 耐低温
结构特点  滑阀，正重叠
操作  电子
密封原理  软密封
控制压力 小/大  3 ... 10 bar
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  900 l/min
压缩空气连接  符合 ISO 228-1 标准
先导排气  带定向先导排气口的
标准化电路接口  EN 175301-803:2006
反向极性保护  反极性保护
兼容性目录  13 14
暂载率  100 %
在多线路导线板上的组装  P-导线板 PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
