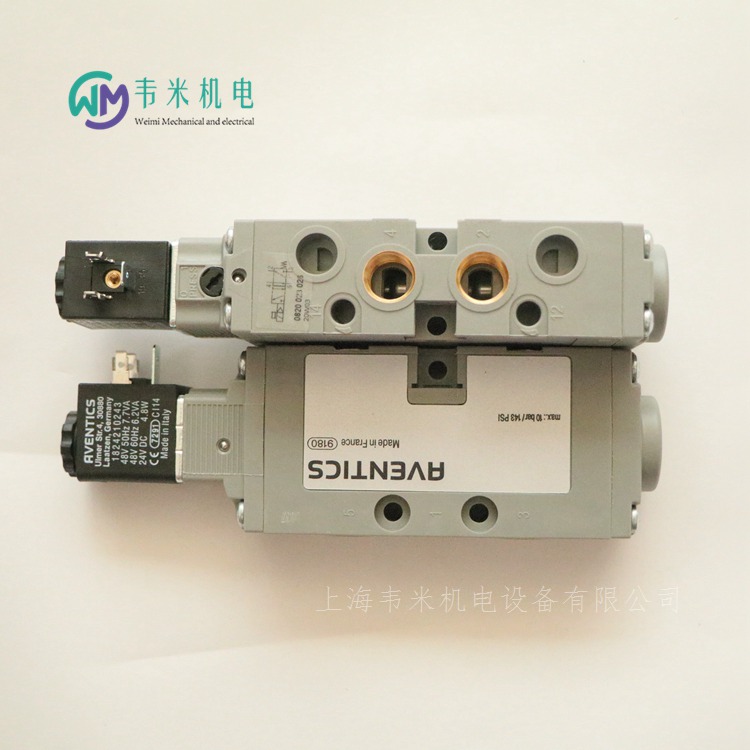

AVENTICS气动电磁阀0820023026现货库存，上海韦米机电设备有限公司主营产品，销售热线：13524123009，传真：021-51334670；联系人：雷青；产品实拍图片，原厂原装正品，现货库存，价格优惠；热诚欢迎新老客户咨询购买！

安沃驰AVENTICS二位五通换向阀, 系列 RA14-0820023026
结构特点滑阀，零遮盖
密封原理软密封
隔绝原理
（闭锁原理）
单重底板原理
在多线路导线板上的组装P-导线板, PRS-导线板
工作压力范围见下表
控制压力小/大见下表
环境温度 小值/大值 0?C / 50?C
低/高介质温度-10?C / 50?C
介质压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量0 mg/m3 - 5 mg/m3
标准化电路接口ISO 6952
防护等级带有接线盒 / 插头见下表
兼容性目录见下表
暂载率100 %
外壳聚酰胺
密封丙烯树胶
正面板聚酰胺
螺纹管套黄铜
压力必须至少低于环境和介质温度15 ?C，并且允许的高温度为 3 ?C。
压缩空气的油含量必须在整个使用寿命中保持不变。

电磁阀应用
1、2位3通电磁阀控制单作用气缸:
初始状态:电磁阀为常闭电磁阀，处于失电状态，单作用气缸活塞由弹簧作用在气缸左侧。
工作状态:电磁阀得电，电磁阀P口与A口通，气源由A口进入气缸，气缸活塞右移。
失电状态:电磁阀失电，电磁阀A口与R口通，气缸通过电磁阀放气，活塞在弹簧作用下回到左侧。
2、2位3通电磁阀控制气动薄膜驱动部:
初始状态:电磁阀为常闭电磁阀，处于失电状态，气动薄膜驱动部的推杆由弹簧作用下停在上位；
工作状态:电磁阀得电，电磁阀P口与A口通，气源由A口进入薄膜驱动部上气室，推动推杆下移；
失电状态:电磁阀失电，电磁阀A口与R口通，薄膜气室通过电磁阀放气，推杆在弹簀作用下回到上位。
3、 2位5通单电控电磁阀控制双作用气缸:
初始状态:电磁阀失电状态，电磁阀P口与A口相通， 气源通过A口进入双作用气动活塞驱动部左侧气室，活塞停在右侧，B口与S口相通，与B口相通的气动活塞驱动部的右侧气室为排气状态；
工作状态:电磁阀得电，电磁阀P口与B口通，气源由B口进入双作用气动活塞驱动部右侧气室，活塞移动到左侧，A口与R口相通， 与R口相通的气动活塞驱动部的左侧气室为排气状态；
失电状态:电磁阀恢复初始状态。
4、 2位5通双电控电磁阀控制双作用气缸:左侧线圈得电状态:电磁阀左侧线圈得电，电磁阀P口与A口通，气源由A口进入双作用气动活塞驱动部-侧气室，推动活塞到气缸另一侧，B口与S口相通，与B口相通的气动活塞驱动部的另一侧气室为排气状态，在另一侧线圈不得电之前会保持该状态不动；
右侧线圈得电状态:电磁阀右侧线圈得电，电磁阀P口与B口通，气源由B口进入双作用气动活塞驱动部一侧气室， 推动活塞到气缸另一侧，A口与R口相通，与A口相通的气动活塞驱动部的另一侧气室为排气状态，在另一侧线圈不得电之前会保持该状态不动。

电磁阀使用和维修
1、每年1-2次的定期检修是电磁阀可靠工作和长寿命的佳方法。电磁阀内部的下列几种情况是妨碍电磁阀正常。工作与缩短寿命的原因。
(1)使用介质品质发生变化;
(2)接管内生锈;
(3)空压机的油氧化，产生炭粒、焦油等杂物混入管道;
(4)管道中有尘粒污垢等杂物。
2、电磁阀安装后或长时间停用后投入运作时，须通入介质试动作几次，工作正常后方可投入运行;
3、在蒸汽阀长时间停用后再次投入运行时，应排净凝结水后再动作几次，工作正常后方可投入运行;
4、在维护之前，必须切断电源，卸去介质压力;
5、线圈组件不宜拆开;
6、拆开电磁阀进行清洗时，可使用煤油、三氯乙烯等溶液。


电磁阀的“通”和“位”　“通”和“位”是换向阀的重要概念。不同的“通”和“位”构成了不同类型的换向阀。通常所说的“二位阀”、“三位阀”是指换向阀的阀芯有两个或三个不同的工作位置。所谓“二通阀”、“三通阀”、“四通阀”是指换向阀的阀体上有两个、三个、四个各不相通且可与系统中不同油管相连的油道接口，不同油道之间只能通过阀芯移位时阀口的开关来沟通。
在接到开（关）阀信号后，驱动机构得电带动球阀阀芯转动，阀芯转到位后电动执行机构内部自断电，阀位机械指示指向相应的阀位，阀位开关输出无源阀位信号。阀芯每转90?，阀功能切换一次。

AVENTICS气动电磁阀0820023026现货库存，德国安沃驰电磁阀；

德国安沃驰AVENTICS气动电磁阀订货号和型号：

0820023001 SOLENOID-OPERATED 5/2 RA14 230V AC
0820023002 SOLENOID-OPERATED 5/2 RA14 24V DC
0820023003 SOLENOID-OPERATED 5/2 RA14 24V AC
0820023004 SOLENOID-OPERATED 5/2 RA14 110V AC
0820023005 SOLENOID-OPERATED 5/2 RA14 24V DC
0820023010 SOLENOID-OPERATED WV G1/4 5/2 24V-
0820023012 RA14-5/2XX-AR-024DC
0820023025 RA14-5/2XX-SR-230AC
0820023026 RA14-5/2XX-SR-024DC
0820023027 SOLENOID-OPERATED 5/2 RA14 24V AC
0820023028 SOLENOID-OPERATED 5/2 RA14 110V AC
0820023029 SOLENOID-OPERATED 5/2 RA14 24V DC
0820023034 SOLENOID-OPERATED DIST G1/4 5/2 EL.
0820023037 TRANSFO WV1/4 "5/2 WV 1/4"" 24V DC
0820023040 SOLENOID-OPERATED ED 5/2 G1/4 24V
0820023101 SOLENOID-OPERATED 5/2 RA14 230V AC
0820023102 SOLENOID-OPERATED 5/2 RA14 24V DC
0820023103 SOLENOID-OPERATED 5/2 RA14 24V AC
0820023104 SOLENOID-OPERATED 5/2 RA14 110V AC
0820023105 SOLENOID-OPERATED 5/2 RA14 24V DC
0820023125 SOLENOID-OPERATED 5/2 RA14 230V AC
0820023126 RA14-5/2XX-SR-024DC
0820023127 SOLENOID-OPERATED 5/2 RA14 24V AC
0820023128 SOLENOID-OPERATED 5/2 WV1/4" 110V AC
0820023129 RA14-5/2SR-024DC
0820023501 SOLENOID-OPERATED 5/2 RA14 230V AC
0820023502 RA14-5/2XX-DO-024DC
0820023503 SOLENOID-OPERATED 5/2 RA14 24V AC
0820023504 SOLENOID-OPERATED 5/2 RA14 110V AC
0820023505 SOLENOID-OPERATED 5/2 WV1/4" 24V DC
0820023511 SOLENOID-OPERATED WV G1/4 5/2 24V-
0820023601 SOLENOID-OPERATED 5/2 RA14 230 AC
0820023602 SOLENOID-OPERATED 5/2 RA14 24 DC
0820023603 SOLENOID-OPERATED 5/2 RA14 24V AC
0820023604 SOLENOID-OPERATED 5/2 RA14 110V AC
0820023605 SOLENOID-OPERATED 5/2 RA14 24 DC
0820023975 RA14-5/2XX-AR-NO_COIL
0820023980 SOLENOID-OPERATED 5/2 RA14 NO COIL
0820023981 SOLENOID-OPERATED 5/2 RA14 NO COIL
0820023982 SOLENOID-OPERATED 5/2 RA14 NO COIL
0820023983 SOLENOID-OPERATED 5/2 RA14 NO COIL
0820023984 SOLENOID-OPERATED 5/2 RA14 NO COIL
0820023985 SOLENOID-OPERATED 5/2 RA14 NO COIL
0820023987 ELECTROVALVE WV G1/4 5/2 SANS BOB
0820023990 RA14-5/2XX-AR-NO_COIL
0820023991 RA14-5/2XX-SR-NO_COIL
0820023992 RA14-5/2XX-DO-NO_COIL
0820023993 SOLENOID-OPERATED 5/2 RA14 NO COIL
0820023994 SOLENOID-OPERATED 5/2 RA14 NO COIL
0820023995 SOLENOID-OPERATED 5/2 RA14 NO COIL
0820023997 ELECTROVALVE ED 5/2 G1/4 SANS EA
0820023999 ELECTROVALVE WV G1/4 5/2 SANS BOB
安沃驰AVENTICS精密调压阀, 系列 NL2-RGP-...-DS-0821302527
操作 机械式
组成部分 精密调压阀带连续供气
二级排放 带二次排气
外壳 压铸锌
密封件材料 丙烯树胶
 适合ATEX
额定流量Qn 1500 l/min
压缩空气连接 G 1/4
组成部分  精密调压阀带连续供气
安装位置  任意
合格证书  适合ATEX
工作压力范围  0,5 ... 16 bar
低 / 高环境温度  -10 ... 60 ?C
介质温度范围  -10 ... 60 ?C
介质  压缩空气 中性气体
调节器型号  隔膜式调压阀 可以组装成块
调整功能  带二次排气
调节范围 小/大  See table
压力输送  两侧
操作  机械式
自通风耗用量 qv 大  2,6 l/min
重量  0,325 kg
建议的初级过滤  5 μm
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
适用于在 1、2、21、22 Ex 区内使用



安沃驰AVENTICS过滤器, 系列 NL6-FLS-0821303809
组成部分 过滤器
清除冷凝物 半自动，失压开启
过滤器气孔直径 40 μm
透视玻璃 配有可视玻璃
外壳 铝材-压铸件
气杯 压铸锌
密封件材料 丙烯树胶
 适合ATEX
额定流量Qn 7200 l/min
压缩空气连接 G 1
结构特点  标准过滤器, 可以组装成块
组成部分  过滤器
安装位置  垂直
合格证书  适合ATEX
低 / 高环境温度  -10 ... 60 ?C
介质温度范围  -10 ... 60 ?C
介质  压缩空气 中性气体
过滤器的集水杯容积  125 cm3
滤清器滤芯  可替换
过滤器气孔直径  40 μm
用固定角钢1821336017固定
根据ISO 8573-1:2010 标准可达到的大压缩空气等级  7 : 7 : -
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
适用于在 1、2、21、22 Ex 区内使用
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180?的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。


安沃驰AVENTICS过滤器, 系列 NL4-FLS-0821303503
组成部分 过滤器
清除冷凝物 全自动，无压打开
过滤器气孔直径 5 μm
外壳 压铸锌
气杯 聚碳酸酯
密封件材料 丙烯树胶
 适合ATEX
额定流量Qn 4000 l/min
压缩空气连接 G 1/2
结构特点  标准过滤器, 可以组装成块
组成部分  过滤器
安装位置  垂直
合格证书  适合ATEX
工作压力范围  1,5 ... 16 bar
低 / 高环境温度  -10 ... 60 ?C
介质温度范围  -10 ... 60 ?C
介质  压缩空气 中性气体
过滤器的集水杯容积  50 cm3
滤清器滤芯  可替换
过滤器气孔直径  5 μm
根据ISO 8573-1:2010 标准可达到的大压缩空气等级  6 : 7 : -
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
适用于在 1、2、21、22 Ex 区内使用
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180?的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。

安沃驰AVENTICS过滤器, 系列 NL4-FLS-0821303505
组成部分 过滤器
清除冷凝物 全自动，无压打开
过滤器气孔直径 5 μm
透视玻璃 配有可视玻璃
外壳 压铸锌
气杯 压铸锌
密封件材料 丙烯树胶
 适合ATEX
额定流量Qn 4000 l/min
压缩空气连接 G 1/2
结构特点  标准过滤器, 可以组装成块
组成部分  过滤器
安装位置  垂直
合格证书  适合ATEX
工作压力范围  1,5 ... 16 bar
低 / 高环境温度  -10 ... 60 ?C
介质温度范围  -10 ... 60 ?C
介质  压缩空气 中性气体
过滤器的集水杯容积  50 cm3
滤清器滤芯  可替换
过滤器气孔直径  5 μm
根据ISO 8573-1:2010 标准可达到的大压缩空气等级  6 : 7 : -
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
适用于在 1、2、21、22 Ex 区内使用
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180?的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。

安沃驰AVENTICS精密调压阀-3610507100
阀门结构形式 提动阀
 按钮
外壳 压铸锌
密封件材料 丙烯树胶
额定流量Qn 900 l/min
滞环 < 0.15 bar
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
结构特点  提动阀
低 / 高环境温度  -25 ... 70 ?C
介质温度范围  -25 ... 70 ?C
介质  压缩空气
额定流量Qn  900 l/min
滞环  < 0.15 bar
调节行程  7,5 mm
重量  0,5 kg


安沃驰AVENTICS精密调压阀-3610507300
阀门结构形式 提动阀
 按钮
外壳 压铸锌
密封件材料 丙烯树胶
额定流量Qn 900 l/min
滞环 < 0.15 bar
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
结构特点  提动阀
低 / 高环境温度  -25 ... 70 ?C
介质温度范围  -25 ... 70 ?C
介质  压缩空气
额定流量Qn  900 l/min
滞环  < 0.15 bar
调节行程  7,5 mm
重量  0,5 kg


AVENTICS安沃驰E/P压力调节阀, 系列 ED05-R414002004
外壳 铝材-压铸件,钢
密封件材料 氢化-丙烯腈-树胶
 CE认证
防护等级 IP65
接口尺寸 通过信号接口
额定流量Qn 1000 l/min
滞环 < 0.06 bar
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
结构特点  提动阀
安装位置  α = 0-90? β = 0-90?
合格证书  CE认证
大运行压力  11 bar
低 / 高环境温度  0 ... 70 ?C
介质温度范围  0 ... 70 ?C
压缩空气 接口 人口  G 1/4
压缩空气 接口 出口  G 1/4
压缩空气连接 排气  G 1/4
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  1000 l/min
控制方式  模拟量
工作电压DC  24 V
电压偏差 DC  -20% / 20%
滞环  < 0.06 bar
允许的脉动  5%
防护等级  IP65
重量  0,95 kg
不含机油、干燥的空气可以询问安装在其它的位置。
只有按规定安装了插头，才达到了保护等级。详细信息请参阅操作说明书。
额定流量Qn，当工作压力为 7 bar 、二次压力为 6 bar 及Δp = 0.2 bar 时
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


AVENTICS安沃驰E/P压力调节阀, 系列 ED05-R414002005
外壳 铝材-压铸件,钢
密封件材料 氢化-丙烯腈-树胶
 CE认证
防护等级 IP65
接口尺寸 通过信号接口
额定流量Qn 1000 l/min
滞环 < 0.06 bar
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
结构特点  提动阀
安装位置  α = 0-90? β = 0-90?
合格证书  CE认证
大运行压力  11 bar
低 / 高环境温度  0 ... 70 ?C
介质温度范围  0 ... 70 ?C
压缩空气 接口 人口  G 1/4
压缩空气 接口 出口  G 1/4
压缩空气连接 排气  G 1/4
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  1000 l/min
控制方式  模拟量
工作电压DC  24 V
电压偏差 DC  -20% / 20%
滞环  < 0.06 bar
允许的脉动  5%
防护等级  IP65
重量  0,95 kg
额定流量Qn，当工作压力为 7 bar 、二次压力为 6 bar 及Δp = 0.2 bar 时
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
不含机油、干燥的空气可以询问安装在其它的位置。
只有按规定安装了插头，才达到了保护等级。详细信息请参阅操作说明书。


AVENTICS安沃驰E/P压力调节阀, 系列 ED02-R414002401
外壳 铝材-压铸件,钢
密封件材料 氢化-丙烯腈-树胶
 CE认证
防护等级 IP65
接口尺寸 通过信号接口
额定流量Qn 120 l/min
滞环 < 0.05 bar
压缩空气 接口 人口 G 1/8,1/8 NPT
压缩空气 接口 出口 G 1/8,1/8 NPT
工作电压DC 24 V
结构特点  提动阀
安装位置  ?α = 0 ... 90? ?β = 0 ... 90?
合格证书  CE认证
大运行压力  See table
低 / 高环境温度  0 ... 50 ?C
介质温度范围  0 ... 50 ?C
压缩空气 接口 人口  G 1/8 1/8 NPT
压缩空气 接口 出口  G 1/8, 1/8 NPT
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  1 mg/m3
额定流量Qn  120 l/min
控制方式  模拟量
工作电压DC  24 V
电压偏差 DC  -20% / 20%
允许的脉动  5%
功率消耗 max.  300 mA
防护等级  IP65
重量  0,32 kg
额定流量Qn，当工作压力为 7 bar 、二次压力为 6 bar 及Δp = 0.2 bar 时
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
不含机油、干燥的空气可以询问安装在其它的位置。
ED02 系列的阀门可通过拉杆锁闭（见附件）。
只有按规定安装了插头，才达到了保护等级。详细信息请参阅操作说明书。
压缩空气接头的螺纹分别适合采用 G1/8 和 1/8 NPTF。
