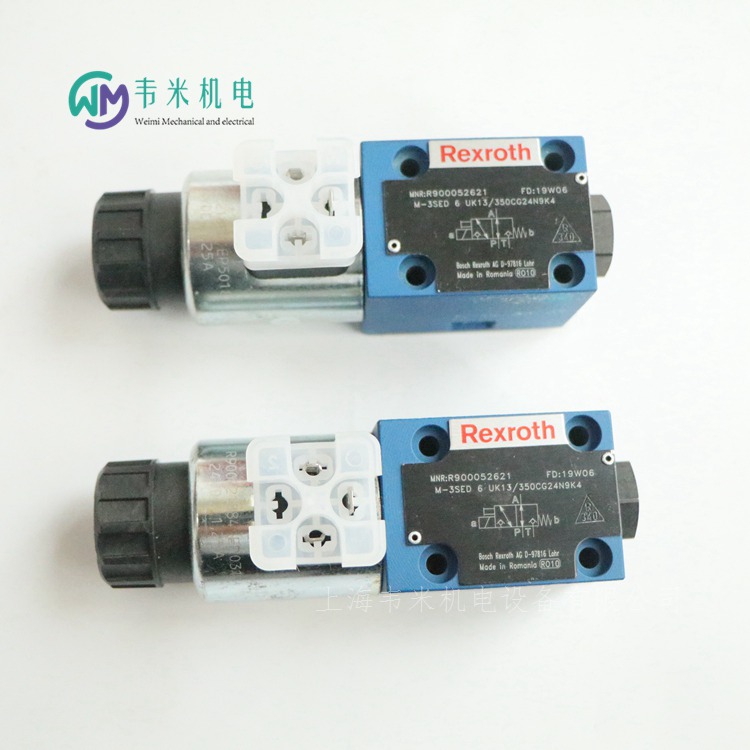

力士乐方向阀座M-3SED6UK13/350CG24N9K4，上海韦米机电设备有限公司主营销售产品，原厂原装，质量保障，销售热线：13524123009，在线QQ：2896079243，传真：021-51334670；联系人：雷青。热诚欢迎新老客户咨询购买！

力士乐REXROTH电磁操作的二位二通、二位三通和二位四通方向座阀
M-.SED6
规格 6
组件系列 1X
大工作压力 350 bar
大流量 25 l/min
特点
电磁操作的直动式方向座阀
油口安装面符合 DIN 24340 形式 A（不带定位孔）
油口安装面符合 ISO 4401-03-02-0-05（带定位孔）
安全切换，也能够承受压力下的较长停机时间
带可拆卸线圈的湿式插脚直流线圈（若为交流电源则必须装有整流器）
电磁线圈可旋转 90?
更换线圈时，不必打开耐压密闭腔体
电气连接作为单个连接
带隐藏的手动应急控制，可选
位置感应开关（无触点）
产品说明
二位四通方向座阀
二位二通和二位三通方向座阀
M-.SED 型号的方向阀是电磁操作的直动式方向座阀。该阀控制流体的启动、停止和方向，主要由壳体、线圈、阀座和以及闭合元件组成。
手动应急操作允许在不给线圈通电的情况下切换阀。
基本原理 （二位三通方向座阀）
阀的初始位置（常开“UK”或常闭“CK”）由弹簧的布置情况决定。闭合元件后的腔体连接到油口 P，并且与油口 T 密封隔开。因此，阀门根据启动力（线圈和弹簧）进行压力补偿。
通过特殊的闭合元件，油口 P、A 和 T 可加载大工作压力 (350 bar)，并且流体可流向两个方向（请参阅符号）！
在初始位置，闭合元件由弹簧压入阀座，在阀芯位置，它由线圈 压入阀座。因此，流体被堵塞。
通过二位二通方向座阀，回油口在内部关闭。
二位四通方向座阀
二位二通和二位三通方向座阀
通过二位三通方向座阀下方称为 Plus-1 板的叠加阀板，可实现二位四通方向座阀的功能。
Plus-1 板的功能
初始位置：
不操作主阀。弹簧将闭合元件保持在阀座 上。油口 P 被堵塞，油口 A 连接到油口 T。控制油路连接 A 和控制阀芯的较大区域，因而可卸载至油箱。通过 P 施加的压力会将滚珠推到阀座上。因此，P 连接到 B，并且 A 连接到 T。
过渡位置：
启动主阀后，闭合元件克服弹簧移动，并且被压入阀座。在此期间，将堵塞油口 T，而将 P、A 和 B 短暂连接在一起。
切换位置：
P 连接到 A。由于泵压力经由 A 作用在控制阀芯的较大区域上，滚珠被压入阀座。因此，B 连接到 T，P 连接到 A。Plus-1 板中的滚珠具有“阀芯正遮盖”。
注意！
当使用差动液压缸时，为避免过压，必须将液压缸的环形区域连在 A 处。
节流插件
根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，就需要使用节流插件。
示例：
蓄能器工作，
作为先导控制阀与内部先导控制液压油分流结合使用。
二位二通和二位三通方向座阀
节流插件插入到座阀的油口 P 中。
二位四通方向座阀
节流插件插入到 Plus-1 板的油口 P 中
单向阀插件
单向阀插件允许流体从 P 自由流向 A，并能够无泄漏阻止从 A 到 P 的流动。
二位二通和二位三通方向座阀
单向阀插件插入到座阀的油口 P 中。
二位四通方向座阀
单向阀插件插入到 Plus-1 板的油口 P 中。

力士乐方向阀座M-3SED6UK13/350CG24N9K4，德国REXROTH电磁阀座；

德国力士乐REXROTH方向阀座订货号和型号：

R900052621 M-3SED6UK13/350CG24N9K4
R901261629 M-3SED6UK13/350CG24N9K4/62
R900224600 M-3SED6UK13/350CG24N9K4/B00
R900226190 M-3SED6UK13/350CG24N9K4/B00V
R900224601 M-3SED6UK13/350CG24N9K4/B07
R901131592 M-3SED6UK13/350CG24N9K4/B07V
R900223169 M-3SED6UK13/350CG24N9K4/B08
R901215001 M-3SED6UK13/350CG24N9K4/B08V
R900224603 M-3SED6UK13/350CG24N9K4/B10
R901224493 M-3SED6UK13/350CG24N9K4/B10V
R900215709 M-3SED6UK13/350CG24N9K4/B12
R900224605 M-3SED6UK13/350CG24N9K4/B12V
R900224606 M-3SED6UK13/350CG24N9K4/B15
R900224607 M-3SED6UK13/350CG24N9K4/B18
R901424222 M-3SED6UK13/350CG24N9K4/B18V
R900224609 M-3SED6UK13/350CG24N9K4/B20
R900224610 M-3SED6UK13/350CG24N9K4/B20V
R900224611 M-3SED6UK13/350CG24N9K4/B22
R901214172 M-3SED6UK13/350CG24N9K4/B22V
R901184772 M-3SED6UK13/350CG24N9K4/B25
R978906593 M-3SED6UK13/350CG24N9K4/B30
R900208583 M-3SED6UK13/350CG24N9K4/P
R900224613 M-3SED6UK13/350CG24N9K4/PV
R900221358 M-3SED6UK13/350CG24N9K4/V
R901116366 M-3SED6UK13/350CG24N9K45L
R901131276 M-3SED6UK13/350CG24N9K4=AN
R900705261 M-3SED6UK13/350CG24N9K4K
R901421341 M-3SED6UK13/350CG24N9K4K/V
R900224614 M-3SED6UK13/350CG24N9K4QMAG24
R901126385 M-3SED6UK13/350CG24N9K4QMAG24/B12
R901321031 M-3SED6UK13/350CG24N9K4QMAG24/B20
R900224616 M-3SED6UK13/350CG24N9K4QMBG24
R901386960 M-3SED6UK13/350CG24N9K4QMBG24/B07
R900224617 M-3SED6UK13/350CG24N9K4QMBG24/B15
R901109401 M-3SED6UK13/350CG24N9K4QMBG24/P
R900786924 M-3SED6UK13/350CG24N9K4QMBG24/V
R901254053 M-3SED6UK13/350CG24N9K72L
R901241250 M-3SED6UK13/350CG24N9K72L/B18
R901235394 M-3SED6UK13/350CG24N9K72L/P
R901272565 M-3SED6UK13/350CG24N9K72L/V=AN
R901439701 M-3SED6UK13/350CG24N9K72L=AN
R901071179 M-3SED6UK13/350CG24N9Z2/B12SO589
R900053287 M-3SED6UK13/350CG24N9Z4SO700
R900056218 M-3SED6UK13/350CG24N9Z5L
R900089101 M-3SED6UK13/350CG24N9Z5LQMAG24SO290
R900207994 M-3SED6UK13/350CG24N9Z5LQMBG24
液压阀结构分类：滑阀、锥阀、球阀。
滑阀为间隙密封,阀芯与阀口存在一定的密封长度，因此滑阀运动存在一个死区。
锥阀阀芯半锥角一般为120～20?，阀口关闭时为线密封，密封性能好且动作灵敏。
球阀性能与锥阀相同。
液压阀技能分类：压力控制阀、流量控制阀、方向控制阀。
压力控制阀用来控制和调节液压系统液流压力的阀类,如溢流阀、减压阀、顺序阀等。
流量控制阀用来控制和调节液压系统液流流量的阀类,如节流阀、调速阀、比例流量阀等。
方向控制阀用来控制和改变液压系统液流方向的阀类,如单向阀、液控单向阀、换向阀、液压换向阀等。
液压阀控制方式分类：定值/开关控制阀、比例控制阀、伺服控制阀、数字控制阀。
定值/开关控制阀被控制量为定值的阀类，包括普通控制阀、插装阀、叠加阀。
比例控制阀被控制量与输入信号成比例连续变化的阀类,包括普通比例阀和带内反馈的电液比例阀。
伺服控制阀被控制量与（输出与输入之间的)偏差信号成比例连续变化的阀类,包括机液伺服阀和电液伺服阀。
数字控制阀用数字信息直接控制阀口的启闭，来控制液流的压力、流量、方向的阀类,可直接与计算机接口,不需要D/A转换器。
液压阀基本结构：包括阀芯、阀体和驱动阀芯在阀体内作相对运动的装置。驱动装置可以是手调机构，也可以是弹簧或电磁铁，有时还作用有液压力。
液压阀基本工作原理：利用阀芯在阀体内作相对运动来控制阀口的通断及阀口的大小，实现压力、流量和方向的控制。流经阀口的流量q与阀口前后压力差△p和阀口面积A有关,始终满足压力流量方程;作用在阀芯上的力是否平衡则需要具体分析。
液压阀的基本要求：
(1）动作灵敏，使用可靠，工作时冲击和振动要小。
(2）阀口全开时，液流压力损失要小;阀口关闭时，密封性能要好。
(3）所控制的参数（压力或流量）要稳定，受外界干扰时变化量要小。（对溢流阀、节流阀至关重要)
(4）结构紧凑，安装、调整、维护、保养方便，通用性要好。
