供应

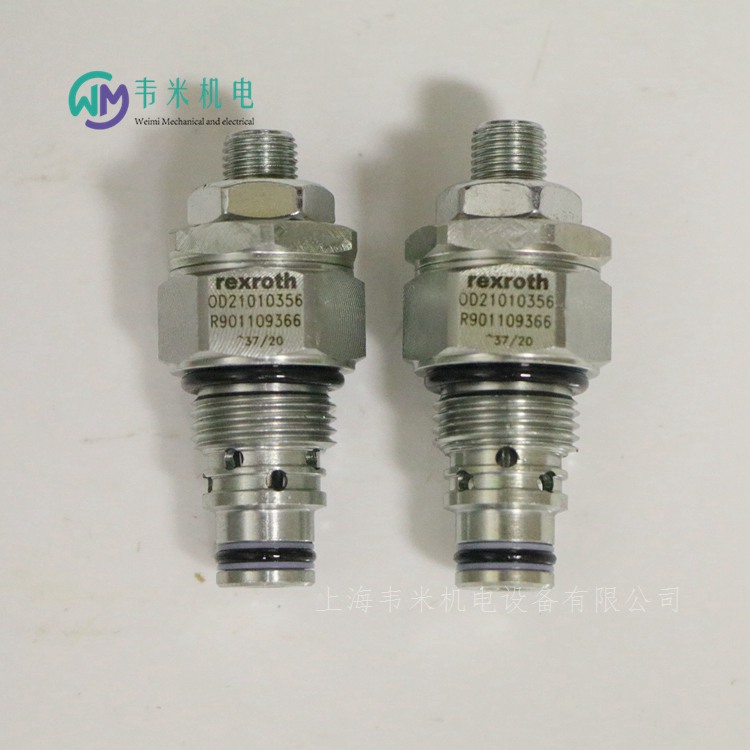

力士乐螺纹插装阀节流阀R901109366 OD21010356，上海韦米机电设备有限公司主营销售产品，原厂原装，质量保障，销售热线：13524123009，在线QQ：2896079243，传真：021-51334670；联系人：雷青。热诚欢迎新老客户咨询购买！

节流阀是通过改变节流截面或节流长度以控制流体流量的阀门。将节流阀和单向阀并联则可组合成单向节流阀。节流阀和单向节流阀是简易的流量控制阀，在定量泵液压系统中，节流阀和溢流阀配合，可组成三种节流调速系统，即进油路节流调速系统、回油路节流调速系统和旁路节流调速系统。节流阀没有流量负反馈功能，不能补偿由负载变化所造成的速度不稳定，一般仅用于负载变化不大或对速度稳定性要求不高的场合。

插装阀主要组合与功能
1、插装方向控制阀
插装阀可以组合成各式方向控制阀。
1)作单向阀
将x腔和A或B腔连通，即成为单向阀。连接方法不同，其导通方式也不同。若在控制盖板上如图5c连接一个二位三通液动换向阀，即可组成液控单向阀。
2)
作二位二通阀
二位三通阀，即可组成二位二通电液阀。
3)作二位三通阀
连接二位四通阀，即可组成二位三通电液换向阀。
4)作二位四通阀
连接二位四通阀，即可组成二位四通电液换向阀。
5)作三位四通阀0型换向阀
连接三位四通阀换向阀和单向阀，即可组成三位四通阀中位为0型电液换向阀。
6)作多机能四通阀
连接换向阀，利用对电磁换向阀的控制实现多机能功能。
2、插装压力控制阀
对插装阀的x腔进行压力控制，便可构成压力控制阀。
1)作溢流阀或顺序阀
在压力型插装阀芯的控制盖板上连接先导调压阀(溢流阀) ,当出油口接油箱，此阀起溢流阀作用;当出油口接另一工作油路，则为顺序阀。
2)作卸荷阀
连接二位二通换向阀，当电磁铁通电时，出口接油箱，则构成卸荷阀。
3)作减压阀
采用插装阀芯和溢流阀连接，则构成减压阀。液压油P从1流入P2流出，出口油液通过阀芯上的中心阻尼孔、盖板和先导阀接通。当减压阀出口的压力较小，不足以顶开先导阀芯时，主阀芯上的阻尼孔只起通油作用，使主阀芯上、下两腔的液压力相等，而上腔又有一个小弹簧作用，必使主阀芯处在F端极限位置，减压阀芯大开，不起减压作用; 当压力增大到先导阀的开启压力时，先导阀打开，泄漏油液单独流回油箱，实行外泄。减压阀在调定压力下正常工作时，由于出口压力与先导 阀溢流压力和主阀芯弹簧力的平衡作用，维持节流降压口为某定值。当出口压力增大，由于阻尼孔液流阻力的作用产生压力降，主阀芯所受的力不平衡，使阀芯上移，减小节流降压口，使节流降压作用增强;反之，出口的压力减小时，阀芯下移，增大节流降压口，使节流降压作用减弱，控制出口的压力维持在调定值。
3、插装流量控制阀
插装流量阀同样有节流阀和调速阀等型式。
1)作节流阀
在方向控制插装阀的盖板上安装阀芯行程调节器，调节阀芯和阀体间节流口的开度便可控制阀口的通流面积，起节流阀的作用，如图12a。实际应用时，起节流阀作用的插装阀芯一般采用滑阀结构，并在阀芯上开节流沟槽。
2)作调速阀
插装式节流阀同样具有随负载变化流量不稳定的问题。如果采取措施保证节流阀的进、出口压力差恒定，则可实现调速阀功能。减压阀和节流阀就起到这样的作用。

力士乐REXROTH螺纹插装阀插装阀：机械，电磁，电比例插装阀
机械插装阀溢流与卸荷，机械插装阀减压与溢流，机械插装阀单向阀和液控单向阀，机械插装阀溢流与卸荷，机械插装阀流量控制，机械湎装阀逻辑元件和补偿器，机械插装阀双向直动式，机械插装阀双向手动，先导控制式，机械插装阀双向液压，先导控制式，机械插装阀双向气动，先导控制式，机械插装阀附件，插装阀溢流，插入式流量阀，插入式单向阀，管式流量阀，管式单向阀和液控单向阀，管式顺序阀，压力表用管式截止阀，管式球阀，先导式电磁插装阀，直动式电磁插装阀，比例插装阀，线圈和插头，机械高压插装阀，高压电磁插装阀，高压比例插装阀，比例减压阀。

力士乐螺纹插装阀节流阀R901109366 OD21010356，德国REXROTH螺纹插装阀，力士乐节流阀；

力士乐REXROTH行走机械液压-紧凑型液压系统-插装阀-机械插装阀-螺纹插装阀-节流阀
R901208447 OD21010304-VSTXX09-17X03
R934001238 OD21010305-VSTXX12-21X03
R901109830 OD210103360000-VSTXX09-36X03
R901109366 OD21010356-VSTXX06-18X03
R988002556 OD21010356000 ST-C-06
R901109837 OD210103750000-VSTXX12-75X03
R901109832 OD210103890000-VSTXX12-89X03
R930072460 OD210103890V00-VSTXX12-89X03-V
R901088720 OD21010404-VSTXX09-17X04
R901128469 OD21010405-VSTXX12-21X04
R901109831 OD210104360000-VSTXX09-36X04
R901109367 OD21010456-VSTXX06-18X04
R901109838 OD210104750000-VSTXX12-75X04
R901109834 OD210104890000-VSTXX12-89X04
R930056068 OD21010556-VSTXX06CA.18X04
R934001254 OD210418030000-VSTUX06-18X03
R934001255 OD210418040000 VSTUX06CA.18X04
R934001256 OD210518030000-VSTUX03-18X03
R934001258 OD210618030000-VSTUX04-18X03
力士乐REXROTH行走机械液压-紧凑型液压系统-插装阀-电磁插装阀-电动比例阀-2 通双重锁定，常闭
R930077411 OD95061903AOB0-VEPN-08A-16/00-020-Q06-N&
R934001162 OD950689720000-VEPN-12A-16/25-070-Q6-N7
R901113761 OD953118030000-VEP5A2T06.18K31.03NAP910&
R901126864 OD953118040000-VEP5A2T06.18K31.04NAP910&
R930053668 OD953119549000 常闭电比例截止阀
R930053669 OD953119549100 常闭电比例截止阀
力士乐REXROTH行走机械液压-紧凑型液压系统-插装阀-机械插装阀-流量控制-2 通，压力补偿，全部可调-流量控制阀
R901106646 040202048520000-VRFB-10A-V-20
R930055368 04020204852000A-VRFB-10A-V-20
R901095981 040202048540000-VRFB-10A-V-40
R930055371 04020204854000A-VRFB-10A-V-40
R901106643 040202408520000-VRFB-10A-M-20
R930055372 04020240852000A-VRFB-10A-M-20
R930055373 04020240854000A-VRFB-10A-M-40
R930069707 04020240854001A-VRFB-10A-M-40-2BAR
R934003778 ON050204034000-VRFB-10A-C-G12-V-40
R934000622 ON0502400340S0-VRFB-10A-C-ACC-G12-40
力士乐REXROTH行走机械液压-紧凑型液压系统-插装阀-机械插装阀-流量控制-2 通，压力补偿，全部可调-流量控制阀
R930000009 040701035750000-VRFE-12A-50
力士乐REXROTH行走机械液压-紧凑型液压系统-插装阀-机械插装阀-流量控制-3 通，压力补偿，全部可调-流量控制阀
R901106674 040402048520000-VRFD-10A-V-20
R930055365 04040204852000A-VRFD-10A-V-20
R901106675 040402048540000-VRFD-10A-V-40
R930055362 04040204854000A-VRFD-10A-V-40
R901106672 040402408520000-VRFD-10A-M-20
R930055366 04040240852000A-VRFD-10A-M-20
R901106673 040402408540000-VRFD-10A-M-40
R930006092 040404035750000-VRFD-12A-50
R930006093 040404045750000-VRFD-12A-V-50
R934003779 ON060204022000-VRFD-10A-C-G38-V-20
力士乐REXROTH行走机械液压-紧凑型液压系统-插装阀-机械插装阀-流量控制-分流阀和集流阀-流量控制阀
R901096072 040501008502000-DRFN-10A-02
R901096079 040501008504000-DRFN-10A-04
R930000083 040501008504010-DRFN-10A-04-01
R901096080 040501008508000-DRFN-10A-08
R901096083 040501008516000-DRFN-10A-16
R901096085 040501008525000-DRFN-10A-25
R901096086 040501008530000-DRFN-10A-30
R901096087 040501008540000-DRFN-10A-40
R930000091 040501008550000-DRFN-10A-50
R901096089 040502002704000-DRFN-16A-04
R930053926 04050200270400A-DRFN-16A-04
R901096090 040502002706000-DRFN-16A-06
R930053927 04050200270600A-DRFN-16A-06
R901096091 040502002709000-DRFN-16A-09
R930053928 04050200270900A-DRFN-16A-09
R901096092 040502002713000-DRFN-16A-13
R930053929 04050200271300A-DRFN-16A-13
R901096093 040502002716000-DRFN-16A-16
R930053931 04050200271600A-DRFN-16A-16
R930000099 040502002716V00-DRFN-16A-16-65/35-V
R930066027 BP17076_00-DRFN-10A-30
R930079243 BP20051_00-DRFN-12A
R930079394 BP20057_00-DRFN-12A-90L
R930079395 BP20058_00-DRFN-12A-60L
R934001267 ON0801000204S0-DRFN-10A-C-ACC-G38-04
R934001273 ON0802000516S0-DRFN-16A-C-ACC-G1-16
力士乐REXROTH行走机械液压-紧凑型液压系统-插装阀-机械插装阀-溢流阀和减压阀-直动式导向提升阀类型
R901126917 041149032005000-VSBN-08F-05
R901113602 041149032010000-VSBN-08F-10
R930000222 041149032010010-VSBN-08F-10-01
R901113604 041149032020000-VSBN-08F-20
R930000224 041149032020010-VSBN-08F-20-01
R930067598 041149035635V80-VSBN-08A-35-88-FKM
R901113600 041149045635000-VSBN-08A-V-35
R901113601 041149735635000-VSBN-08A-S-35
R901191831 041155038505000-VSBN-10A-05
R901113609 041155038510000-VSBN-10A-10
R930064943 041155038510V00-VSBN-10A-10-VITON
R901113610 041155038520000-VSBN-10A-20
R901115702 041155038535000-VSBN-10A-35
R930000255 041155038535010-VSBN-10A-35-01
R930058262 041155048535000-VSBN-10A-35-V
R901113605 041149032035000-VSBN-08F-35
R901113598 041149035605000-VSBN-08A-05
R930061036 041149035605010-VSBN-08A-05-35-BAR
R901113599 041149035610000-VSBN-08A-10
R901097728 041149035620000-VSBN-08A-20
R930067594 041149035620V10-VSBN-08A-20-170BC-FKM
R930067595 041149035620V20-VSBN-08A-20-150BC-FKM
R930067599 041149035620V80-VSBN-08A-20-88-FKM
R901091914 041149035635000-VSBN-08A-35
R930067596 041149035635V00-VSBN-08A-35-FKM
R930053564 04116903560500A-VSBN-08S-05
R930053569 04116903561000A-VSBN-08S-10
R930071743 04116903561006A-VSBN-08S-10
R930053574 04116903562000A-VSBN-08S-20
R930007706 041169035635000-VSBN-08S-35
R930070582 04116903563500A-VSBN-08S-35
R930054093 04116903563501A-VSBN-08S-35-01-A
R930073324 04116903563502A-VSBN-08S-35-240B
R930059091 055372005401000 VSO-DE38-VSBN-08A-142B-&
R930077822 055372005401020-VSO-DE38-VSBN-08A-142B
R930006797 08463410054000B A-VBSO-DE-VSBN-VFVRPFMA&
R930066612 0M280380572000A-A-VRFC2-VEI-VSBN-LS-VU1&
R930067634 0M360370040000C-VRFC3-VSBN-V-VEI2A-NA-3&
R930069286 0M360370050000B-VRFC3-VSBN-VEI-A2-NA-10&
R930066853 0M380340030000C-VRFC3-VSBN-M-BPE-NA-12-C
R930069292 0M380340040000C-VRFC3-VSBN-M-BPE-NA-34-C
R930067639 0M380370020000C-VRFC3-VSBN-V-BPE-NA-38-C
R930067628 0M380370040000B-VRFC3-VSBN-V-BPE-NA-34-B
R930067641 0M380380020000A-VRFC3-VSBN-D-BPE-NA-38-A
R930069293 0M380380030000C-VRFC3-VSBN-D-BPE-NA-12-C
R930067642 0M431280032000D-A-VRFC3C-VEI-VSBN-2P-12&
R930067643 0M431280033500A-A-VRFC3C-VEI-VSBN-2P-12&
R930067645 0M431280043500A-A-VRFC3C-VEI-VSBN-2P341&
R930069299 0M431280052000E-A-VRFC3C-VEI-VSBN-2P100&
R930069300 0M431280053500A-A-VRFC3C-VEI-VSBN-2P-10&
R930067636 0M432080032000D-A-VRFC3C-VEI-VSBN-PT122&
R930067646 0M432080033500D-A-VRFC3C-VEI-VSBN-PT123&
R930067635 0M432080043500A-A-VRFC3C-VEI-VSBN-PT-34A
R930069298 0M432080063500A-A-VRFC3C-VEI-VSBN-PT-11&
R930080220 BP20074_00_VBSODE-78-FCB-VSBN-08A-14
R934001157 OR0255030435S0-VSBN-10A-C-ACC-G34-35
R930077147 OL200210C000S10-VEI16-VSBN-NAER-38-D36-&
R934002672 OP010403292000 EM-VSBN-08A-20NCPTF6
R934002674 OP0201032910 EM-VSBN-08A-10AB-TF6
R934002675 OP0201032920 EM-VSBN-08A-20AB-TF6
R934002677 OP0604032920 EM-VSBN-08A-20B-TF6
R934002716 OP350204291A00 EM-VEI8ANA-VSBN-08A-10-F6
R934002717 OP350207291A00 EM-VEI8ANA-VSBN-08A-20-F6
R930078026 OR014903092001-VSBN-08A-C-G14-20-TAR.17&
R934003496 OR014904023500-VSBN-08A-V-C-G38-35
R934004046 OR0255030320S0-VSBN-10A-C-STEEL-G12-20
力士乐REXROTH行走机械液压-紧凑型液压系统-插装阀-机械插装阀-溢流阀和减压阀-先导驱动滑阀类型
R901109731 041208032010000-VSPN-08U-10
R901109732 041208032020000-VSPN-08U-20
R901109733 041208032035000-VSPN-08U-35
R901097726 041208038510000-VSPN-10A-10
R930080209 041208038510V00-VSPN-10A-10-FKM
R930080210 041208038510V10-VSPN-10A-10-25BAR-FKM
R901097722 041208038520000-VSPN-10A-20
R901104103 041208038535000-VSPN-10A-35
R901104104 041208048535000-VSPN-10A-V-35
R930000334 041210035710000-VSPN-12A-10
R930000335 041210035720000-VSPN-12A-20
R930000336 041210035735000-VSPN-12A-35
R930001025 041211032710000-VSPN-16A-10
R930001026 041211032720000--VSPN-16A-20
R930001027 041211032735000-VSPN-16A-35
R930001024 041211042735000-VSPN-16A-V-35
R930001028 041211732735000-VSPN-16A-TEN-35
R930002991 081514030335000 A-VSPN-10A-DI-12-35
R934001159 OR0407030535S0-VSPN-16A-C-STEEL-G1-35
力士乐REXROTH行走机械液压-紧凑型液压系统-插装阀-机械插装阀-溢流阀和减压阀-直动式，阀座设计，差速器区
R930005640 041522035610000-VSDN-08A-10
R930005641 041522035620000-VSDN-08A-20
R930005642 041522035635000-VSDN-08A-35
R930069869 041522035635010-VSDN-08A-35-240B
R930005643 041523038510000-VSDN-10A-10
R930005644 041523038535000-VSDN-10A-35
力士乐REXROTH行走机械液压-紧凑型液压系统-插装阀-机械插装阀-溢流阀和减压阀-先导式阀芯设计，外部先导控制
R901109735 041306032020000-VSPX-08U-20
R930000359 041308035710000-VSPX-12A-10
R930000360 041308035720000-VSPX-12A-20
R930000361 041308035735000-VSPX-12A-35
力士乐REXROTH行走机械液压-紧凑型液压系统-插装阀-机械插装阀-单向阀，止回阀-滑阀类型-VUCN-12A
R901007308 043120005600000-VUCN-08A-00
R930078809 043120005600V00-VUCN-08A-00-V
装载机行走液压系统
1.基本组成
装载机行走液压系统。它由主液压泵(带变量油缸)、补油泵、压力补偿阀(DA控制阀) 、高压切断阀、前进后退换向电磁阀、微动阀、高压溢流阀(过载阀) 、低压溢流阀(补油阀) 、单向阀、液压马达 (带伺服油缸)、前进后退梭形阀、伺服阀、滤清器5和油冷却器组成。
2.液压泵控制
(1)方向控制
采用双向变量柱塞泵，通过电开关操纵前进后退换向电磁阀，改变液压泵油流方向，实现行驶方向改变。该阀有三个位置(前进、中位和后退),相应前进、停车和后退。
(2)车速控制
补油泵排:量随发动机转速(油门开度)自动变化。在其出油道上设节流孔B。液流经过节流孔B产生的压差Ap与补油泵的流量有关，而补油泵是定量泵，其
流量与发动机转速成正比，将此压差Ap引入DA控制阀，此DA控制阀在以下三个力作用下取得平衡:压差Ap,弹簧力和通向液压泵变量油缸反馈的先导油压P。液压泵的变量油缸在弹簧力作用下，处于中位排量零,随着操纵变量油缸的先导油压P的增大,液压泵排量随着增大。压差Op确定先导油压P,发动机
转速确定节流孔前后压差Ap。因此操纵油门踏板，改变发动机转速n, Op和液压泵排量随之改变。当发动机在怠速状态时，液压泵排量为零。随着发动机转速增高，液压泵排量逐渐增大，实现自动控制。由于变量泵是油门连动控制的，因此只需操纵油门踏板就能控制车速。
(3)微动控制
微动阀操纵可以通过连杆和制动踏板连动，微动阀也可以独立布置。通过制动压力来操纵微动阀，使控制液压泵排量的先导油压降低，减小液压泵排量，
能实现与发动机转速(油门开关)无关，即使发动机在高转速下，而液压泵的输出流量很小，实现机械微动。
(4)高压切断控制
当静压驱动系统油压达到设定大值，高压切断阀切断通向换向电磁阀的先导油压，使液压泵变量油缸油压下降，液压泵变至小流量，减少能量损失。
3.液压马达控制
液压系统采用变量马达，其控制装置由前进后退梭形阀，伺服阀和变量油缸组成。液压马达的排量由伺服油缸活塞杆位置确定，其位置由伺服阀控制。伺服阀阀芯右端受控制液压泵排量的先导油压作用，其阀芯左端受静压驱动系统油压反馈作用和弹簧力作用。伺服阀在液压泵先导油压、驱动系统油压和弹簧力作用下取得平衡，确定其位置。伺服阀芯位置确定伺服变量油缸活塞杆位置，活塞杆位置确定液压马达排量。从力平衡可知:随着系统油压增加，液压马达排量增大，随着液压泵先导控制油压上升，液压马达排量下降。
