安沃驰二位五通换向阀0820260002，上海韦米机电设备有限公司主营销售产品，原厂原装，质量保障，销售热线：13524123009，传真：021-51334670；联系人：雷青。热诚欢迎新老客户咨询购买！

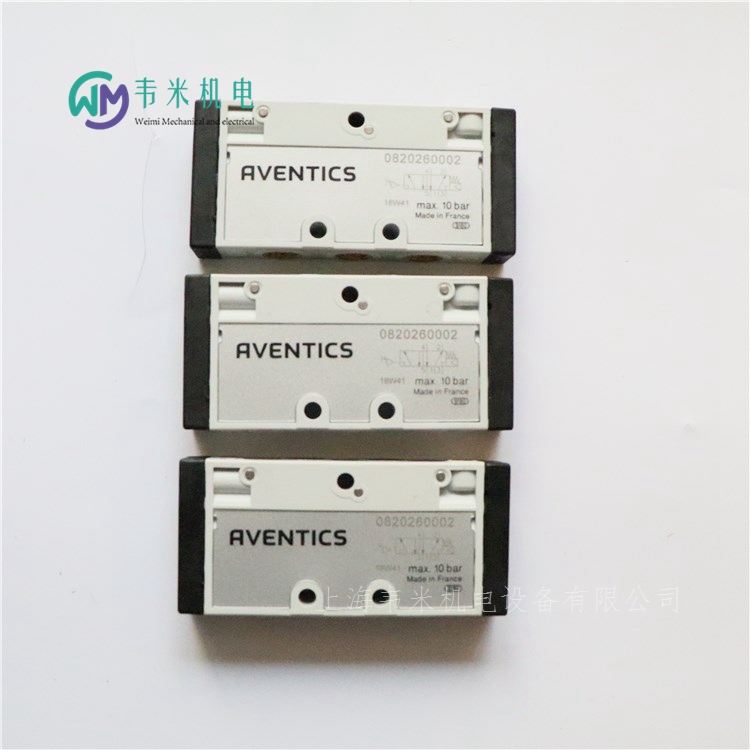

安沃驰AVENTICS二位五通换向阀, 系列 TC08-0820260002
结构特点滑阀，正重叠
外壳聚酰胺(尼龙) 增强型玻璃纤维
密封件材料丙烯树胶
额定流量Qn800 l/min
压缩空气 接口 人口G 1/8
压缩空气 接口 出口G 1/8
操作气动
结构特点滑阀，正重叠
操作气动
先导外部的
密封原理软密封
流量值800 l/min
低 / 高环境温度-10 ... 50 ?C
介质温度范围-10 ... 50 ?C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量0 ... 5 mg/m3
在多线路导线板上的组装P-导线板
拧紧螺栓的小扭力2 Nm
重量0.097 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

气动电磁阀操作方法
1、气动阀操作时的启闭方向，一律应顺时针关闭。
2、由于管网中的气动阀，经常是人工启闭，启闭转数不宜过多。
3、为了便于一个人的启闭操作，在管道工压状况下，大启闭力矩宜为240N-m。
4、气动阀启闭操作端应为方榫，且尺寸标准化，并面向地面，以便人们从地面上可直接操作。阀门不适用于地下管网。
5、气动阀启闭程度的显示盘：
6、①气动阀启闭程度的刻度线，应铸造在变速箱盖上或转换方向后的显示盘的外壳上，一律面向地面，刻度线刷上荧光粉，以示醒目；②指示盘针的材质在管理较好的情况下可用不锈钢板，否则为刷漆的钢板，切勿使用铝皮制作；③指示盘针醒目，固定牢靠，一旦启闭调节准确后，应以铆钉锁定。
7、若气动阀埋设较深，操作机构及显示盘离地面距离≥1.5m时，应设有加长杆设施，且固定稳牢，以便人们从地面上观察及操作。也就是说，管网中的阀门启闭操作，不宜下井作业。

二位四通电磁阀是零启动直动式电磁滑阀。在工作系统中，电磁铁接受电信号，使推动阀芯换向，改变介质流通方向，电信号消失后，阀芯靠弹簧自动复位，达到自动控制的目的，并带有手动装置。它结构简单、动作可靠、维修方便、密封性能好、耐污、耐振、寿命长等优点。二位四通电磁阀特别适用于钢铁，铸造，排污等环境条件恶劣的工作场所。

安沃驰二位五通换向阀0820260002，德国AVENTICS二位五通换向阀，安沃驰气动换向阀，AVENTICS气动阀；

0820260002 安沃驰AVENTICS气动阀TC08-5/2XX-AS-E-SGL
0820260702 安沃驰AVENTICS气动阀TC08-5/2XX-AS-E-VTS
R422100619 安沃驰AVENTICS气动阀TC08-5/2XX-AS-NO_COIL-E-SGL
R422000487 安沃驰AVENTICS气动阀TC08-5/2XX-AS-NO_COIL-E-VTS
R422103049 安沃驰AVENTICS气动阀TC08-5/2XX-AS-NOCOIL-E-ND-SGL
R422103048 安沃驰AVENTICS气动阀TC08-5/2XX-AS-NOCOIL-E-WD-SGL
R422103043 安沃驰AVENTICS气动阀TC08-5/2XX-AS-NOCOIL-E-WD-VTS
R422103047 安沃驰AVENTICS气动阀TC08-5/2XX-AS-NOCOIL-I-ND-SGL
R422103046 安沃驰AVENTICS气动阀TC08-5/2XX-AS-NOCOIL-I-WD-SGL
R424B06320 安沃驰AVENTICS气动阀TC08-5/2XX-AS-SPECIAL-024DC-I-FORM_C-SGL
0820260004 安沃驰AVENTICS气动阀TC08-5/2XX-DD-E-SGL
0820260704 安沃驰AVENTICS气动阀TC08-5/2XX-DD-E-VTS
R422101220 安沃驰AVENTICS气动阀TC08-5/2XX-DO-012DC-E-FORM_C-NPTF-SGL
R422101216 安沃驰AVENTICS气动阀TC08-5/2XX-DO-012DC-I-FORM_C-NPTF-SGL
R422000482 安沃驰AVENTICS气动阀TC08-5/2XX-DO-012DC-I-FORM_C-SGL
R422000096 安沃驰AVENTICS气动阀TC08-5/2XX-DO-024AC-I-FORM_C-SGL
R422000097 安沃驰AVENTICS气动阀TC08-5/2XX-DO-024AC-I-FORM_C-SGL
R422101221 安沃驰AVENTICS气动阀TC08-5/2XX-DO-024DC-E-FORM_C-NPTF-SGL
R422101161 安沃驰AVENTICS气动阀TC08-5/2XX-DO-024DC-E-FORM_C-NPTF-VTS
0820060551 安沃驰AVENTICS气动阀TC08-5/2XX-DO-024DC-E-FORM_C-SGL
0820060651 安沃驰AVENTICS气动阀TC08-5/2XX-DO-024DC-E-FORM_C-SGL
0820060771 安沃驰AVENTICS气动阀TC08-5/2XX-DO-024DC-E-FORM_C-VTS
0820060871 安沃驰AVENTICS气动阀TC08-5/2XX-DO-024DC-E-FORM_C-VTS
R422100973 安沃驰AVENTICS气动阀TC08-5/2XX-DO-024DC-E-M8X1_3P-SGL
R422100964 安沃驰AVENTICS气动阀TC08-5/2XX-DO-024DC-E-M8X1_3P-VTS
0820060271 安沃驰AVENTICS气动阀TC08-5/2XX-DO-024DC-E-M8X1_4P-SGL
0820060371 安沃驰AVENTICS气动阀TC08-5/2XX-DO-024DC-E-M8X1_4P-SGL
0820060798 安沃驰AVENTICS气动阀TC08-5/2XX-DO-024DC-E-M8X1_4P-VTS
0820060898 安沃驰AVENTICS气动阀TC08-5/2XX-DO-024DC-E-M8X1_4P-VTS
R422101217 安沃驰AVENTICS气动阀TC08-5/2XX-DO-024DC-I-FORM_C-NPTF-SGL
0820060501 安沃驰AVENTICS气动阀TC08-5/2XX-DO-024DC-I-FORM_C-SGL
0820060601 安沃驰AVENTICS气动阀TC08-5/2XX-DO-024DC-I-FORM_C-SGL
R424B13764 安沃驰AVENTICS气动阀TC08-5/2XX-DO-024DC-I-FORM_C-SGL_SPE
R422100972 安沃驰AVENTICS气动阀TC08-5/2XX-DO-024DC-I-M8X1_3P-SGL
0820060221 安沃驰AVENTICS气动阀TC08-5/2XX-DO-024DC-I-M8X1_4P-SGL
0820060321 安沃驰AVENTICS气动阀TC08-5/2XX-DO-024DC-I-M8X1_4P-SGL
R422101222 安沃驰AVENTICS气动阀TC08-5/2XX-DO-110AC-E-FORM_C-NPTF-SGL
R422101162 安沃驰AVENTICS气动阀TC08-5/2XX-DO-110AC-E-FORM_C-NPTF-VTS
0820060552 安沃驰AVENTICS气动阀TC08-5/2XX-DO-110AC-E-FORM_C-SGL
0820060652 安沃驰AVENTICS气动阀TC08-5/2XX-DO-110AC-E-FORM_C-SGL
0820060772 安沃驰AVENTICS气动阀TC08-5/2XX-DO-110AC-E-FORM_C-VTS
R422101218 安沃驰AVENTICS气动阀TC08-5/2XX-DO-110AC-I-FORM_C-NPTF-SGL
0820060502 安沃驰AVENTICS气动阀TC08-5/2XX-DO-110AC-I-FORM_C-SGL
0820060602 安沃驰AVENTICS气动阀TC08-5/2XX-DO-110AC-I-FORM_C-SGL
R422101223 安沃驰AVENTICS气动阀TC08-5/2XX-DO-230AC-E-FORM_C-NPTF-SGL
0820060553 安沃驰AVENTICS气动阀TC08-5/2XX-DO-230AC-E-FORM_C-SGL
0820060653 安沃驰AVENTICS气动阀TC08-5/2XX-DO-230AC-E-FORM_C-SGL
0820060773 安沃驰AVENTICS气动阀TC08-5/2XX-DO-230AC-E-FORM_C-VTS
0820060873 安沃驰AVENTICS气动阀TC08-5/2XX-DO-230AC-E-FORM_C-VTS
R422101219 安沃驰AVENTICS气动阀TC08-5/2XX-DO-230AC-I-FORM_C-NPTF-SGL
0820060503 安沃驰AVENTICS气动阀TC08-5/2XX-DO-230AC-I-FORM_C-SGL
0820060603 安沃驰AVENTICS气动阀TC08-5/2XX-DO-230AC-I-FORM_C-SGL
0820260003 安沃驰AVENTICS气动阀TC08-5/2XX-DO-E-SGL
0820260703 安沃驰AVENTICS气动阀TC08-5/2XX-DO-E-VTS
R422002096 安沃驰AVENTICS气动阀TC08-5/2XX-DO-SPECIAL-024DC-E-FORM_C-VTS
R422103053 安沃驰AVENTICS气动阀TC08-5/2XX-DS-NOCOIL-E-ND-SGL
R422103052 安沃驰AVENTICS气动阀TC08-5/2XX-DS-NOCOIL-E-WD-SGL
R422103044 安沃驰AVENTICS气动阀TC08-5/2XX-DS-NOCOIL-E-WD-VTS
R422103051 安沃驰AVENTICS气动阀TC08-5/2XX-DS-NOCOIL-I-ND-SGL
R422103050 安沃驰AVENTICS气动阀TC08-5/2XX-DS-NOCOIL-I-WD-SGL
R422000480 安沃驰AVENTICS气动阀TC08-5/2XX-SR-E-SGL
R422101228 安沃驰AVENTICS气动阀TC08-5/3CC-DO-012DC-E-FORM_C-NPTF-SGL
R422101164 安沃驰AVENTICS气动阀TC08-5/3CC-DO-012DC-E-FORM_C-NPTF-VTS
R422101224 安沃驰AVENTICS气动阀TC08-5/3CC-DO-012DC-I-FORM_C-NPTF-SGL
R422000098 安沃驰AVENTICS气动阀TC08-5/3CC-DO-024AC-I-FORM_C-SGL
R422000099 安沃驰AVENTICS气动阀TC08-5/3CC-DO-024AC-I-FORM_C-SGL
R422101229 安沃驰AVENTICS气动阀TC08-5/3CC-DO-024DC-E-FORM_C-NPTF-SGL
R422101165 安沃驰AVENTICS气动阀TC08-5/3CC-DO-024DC-E-FORM_C-NPTF-VTS
0820061051 安沃驰AVENTICS气动阀TC08-5/3CC-DO-024DC-E-FORM_C-SGL
0820061151 安沃驰AVENTICS气动阀TC08-5/3CC-DO-024DC-E-FORM_C-SGL
0820061751 安沃驰AVENTICS气动阀TC08-5/3CC-DO-024DC-E-FORM_C-VTS
0820061851 安沃驰AVENTICS气动阀TC08-5/3CC-DO-024DC-E-FORM_C-VTS
R422100975 安沃驰AVENTICS气动阀TC08-5/3CC-DO-024DC-E-M8X1_3P-SGL
R422100965 安沃驰AVENTICS气动阀TC08-5/3CC-DO-024DC-E-M8X1_3P-VTS
0820061251 安沃驰AVENTICS气动阀TC08-5/3CC-DO-024DC-E-M8X1_4P-SGL
0820061351 安沃驰AVENTICS气动阀TC08-5/3CC-DO-024DC-E-M8X1_4P-SGL
0820061796 安沃驰AVENTICS气动阀TC08-5/3CC-DO-024DC-E-M8X1_4P-VTS
0820061896 安沃驰AVENTICS气动阀TC08-5/3CC-DO-024DC-E-M8X1_4P-VTS
R422101225 安沃驰AVENTICS气动阀TC08-5/3CC-DO-024DC-I-FORM_C-NPTF-SGL
0820061001 安沃驰AVENTICS气动阀TC08-5/3CC-DO-024DC-I-FORM_C-SGL
0820061101 安沃驰AVENTICS气动阀TC08-5/3CC-DO-024DC-I-FORM_C-SGL
R424B15342 安沃驰AVENTICS气动阀TC08-5/3CC-DO-024DC-I-FORM_C-SGL-SPE
R422100974 安沃驰AVENTICS气动阀TC08-5/3CC-DO-024DC-I-M8X1_3P-SGL
0820061201 安沃驰AVENTICS气动阀TC08-5/3CC-DO-024DC-I-M8X1_4P-SGL
0820061301 安沃驰AVENTICS气动阀TC08-5/3CC-DO-024DC-I-M8X1_4P-SGL
R422101230 安沃驰AVENTICS气动阀TC08-5/3CC-DO-110AC-E-FORM_C-NPTF-SGL
0820061052 安沃驰AVENTICS气动阀TC08-5/3CC-DO-110AC-E-FORM_C-SGL
0820061152 安沃驰AVENTICS气动阀TC08-5/3CC-DO-110AC-E-FORM_C-SGL
0820061752 安沃驰AVENTICS气动阀TC08-5/3CC-DO-110AC-E-FORM_C-VTS
0820061852 安沃驰AVENTICS气动阀TC08-5/3CC-DO-110AC-E-FORM_C-VTS
R422101226 安沃驰AVENTICS气动阀TC08-5/3CC-DO-110AC-I-FORM_C-NPTF-SGL
0820061002 安沃驰AVENTICS气动阀TC08-5/3CC-DO-110AC-I-FORM_C-SGL
0820061102 安沃驰AVENTICS气动阀TC08-5/3CC-DO-110AC-I-FORM_C-SGL
R422101231 安沃驰AVENTICS气动阀TC08-5/3CC-DO-230AC-E-FORM_C-NPTF-SGL
0820061053 安沃驰AVENTICS气动阀TC08-5/3CC-DO-230AC-E-FORM_C-SGL
0820061153 安沃驰AVENTICS气动阀TC08-5/3CC-DO-230AC-E-FORM_C-SGL
0820061753 安沃驰AVENTICS气动阀TC08-5/3CC-DO-230AC-E-FORM_C-VTS
0820061853 安沃驰AVENTICS气动阀TC08-5/3CC-DO-230AC-E-FORM_C-VTS
R422101227 安沃驰AVENTICS气动阀TC08-5/3CC-DO-230AC-I-FORM_C-NPTF-SGL
0820061003 安沃驰AVENTICS气动阀TC08-5/3CC-DO-230AC-I-FORM_C-SGL
0820061103 安沃驰AVENTICS气动阀TC08-5/3CC-DO-230AC-I-FORM_C-SGL
0820261001 安沃驰AVENTICS气动阀TC08-5/3CC-DO-E-SGL
0820261701 安沃驰AVENTICS气动阀TC08-5/3CC-DO-E-VTS
R422103057 安沃驰AVENTICS气动阀TC08-5/3CC-SR-NOCOIL-E-ND-SGL
R422103056 安沃驰AVENTICS气动阀TC08-5/3CC-SR-NOCOIL-E-WD-SGL
R422103045 安沃驰AVENTICS气动阀TC08-5/3CC-SR-NOCOIL-E-WD-VTS
R422103055 安沃驰AVENTICS气动阀TC08-5/3CC-SR-NOCOIL-I-ND-SGL
R422103054 安沃驰AVENTICS气动阀TC08-5/3CC-SR-NOCOIL-I-WD-SGL
安沃驰AVENTICS二位五通换向阀, 系列 TC08-0820260002
TC08-5/2XX-AS-E-SGL
规格
操作气动
额定流量Qn800 l/min
换向原理5/2
压缩空气 接口 出口G 1/8
连接类型管式连接
小运行压力3 bar
大运行压力10 bar
密封原理软密封
阀门结构形式滑阀，正重叠
先导外部的
控制压力小3 bar
大控制压力10 bar
低环境温度-10 ?C
高环境温度50 ?C
介质温度小值-10 ?C
介质温度大值50 ?C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
压缩空气连接 排气G 1/8
压缩空气连接 先导 排气M5
流量导数b0.36
流动电导系数C3.5 l/(s*bar)
在多线路导线板上的组装P-导线板
特点
实现安装空间和流速优异的性价比
电子连接选择范围广
电动或气动操控
使用寿命长
可调整线圈，含四个 90? 位置
