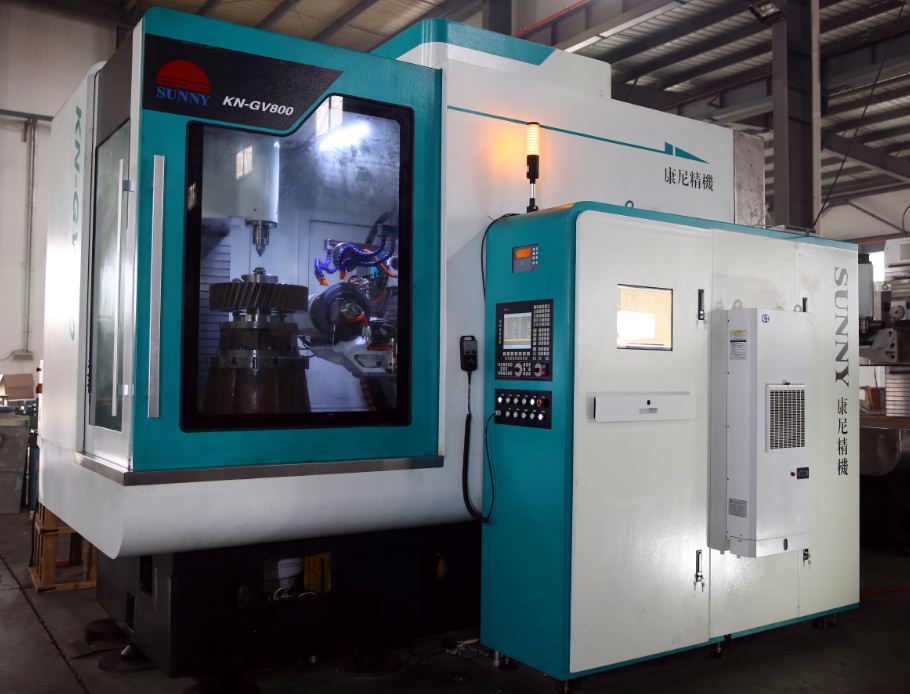

KN-GV800数控成形砂轮磨齿机的被加工零件采用立式安装方式，机床共设有七个交流伺服轴。系统由程序控制自动工作。具有在线测量、自动对刀、自动余量分配及误差补偿等功能。

砂轮修整采用随动的三轴联动法向修整方式，缩短了砂轮修整辅助时间，提高了工作效率，同时可修整任意齿形，大幅提升了金刚滚轮的使用寿命。

机床可加工4级精度齿轮（GB/T10095.1-2001）。适用于：风电、矿山机械及各类减速机行业齿轮的磨削加工。

机床特点：

该机床采用独立的三轴数控修整，具有以下优点：

可降低对金刚石滚轮的轮廓形状要求，延长金刚石滚轮的使用寿命，大幅降低用户的使用成本。

使用同一金刚石滚轮即可修出任意方向的直线、圆弧、渐开线及其组合曲线且齿形不受金刚石滚轮形状磨损影响，修整精度高。

修整器的安装位置与磨头砂轮位置相对固定，可在任意（非磨削）位置修整砂轮，减少了砂轮修整的空行程时间，大幅提高生产效率。

该机床配备在线自动测量系统，具有被加工齿轮在线测量、自动对齿、齿形误差补偿等功能。采用连续扫描式测头，具有检测精度高、速度快等特点。

该机床加装康尼开发的专业加工软件后可批量加工高精度外摆线，机床适应性好。

技术参数：

1. 工件较大外径： φ800mm

2. 工件较小根径： φ80mm

3. 分齿数： 任意

4. 加工模数范围： 2～20

5. 较大齿宽： 450mm

6. 较大轮磨深度： 45mm

7. 较大螺旋角： ?45?

8. 较大顶尖距： 900mm

9. 砂轮沿工件径向进刀轴行程： 450mm

10. 砂轮沿工件轴向进刀轴行程： 450mm

11. 砂轮直径范围： ?250～400mm

12. 较大砂轮厚度： 100mm

13. 砂轮工作转速范围： 1600～4000rpm

14. 磨具较大功率： 20KW

15. 工作台外径： φ600mm

16. 工作台较大承重： 2000Kg
