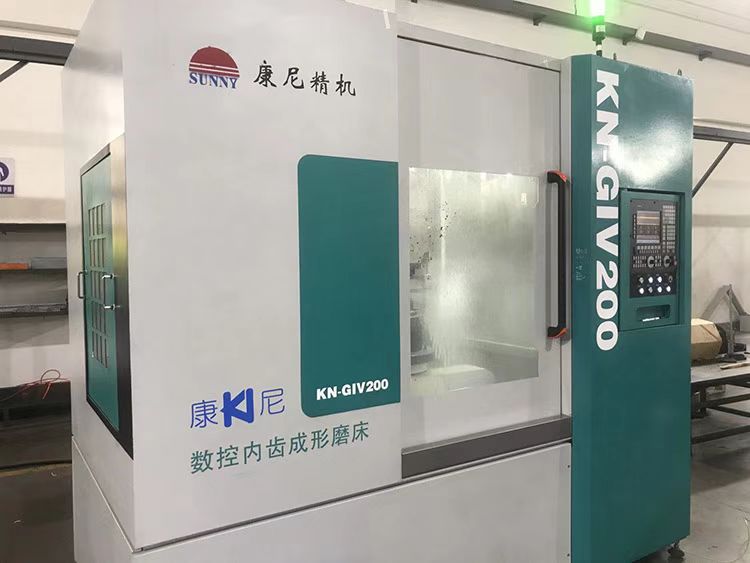

K N-GIV200数控内齿成形磨床是一种适用于高精度内齿圈、RV减速器针齿壳等零件批量磨削的精密加工机床。机床采用整体高刚性床身设计，共设有五个交流伺服轴和两个调速主轴。砂轮主轴以一台高速伺服主轴电机驱动通过皮带传动。砂轮修整功能采用三轴联动法向修整方式，使得金刚滚轮的磨损对齿形的影响极小，同时提高了滚轮利用率。可修整的齿形除了渐开线、圆弧和三角等几种主要形状，还可以通过图形编程完成各种复杂内齿形的磨削。此外机床还具有自动对齿、齿形齿向修形等功能。技术参数：1. 工件外径：  ? 400mm工件最小根径：  ?60mm2. 分齿数：     任意3. 模数：       1～8mm4. 齿宽：       150mm5. 工件径向进刀轴（x轴）：   500mm6. 砂轮轴向移动轴行程（z轴）：  430mm7. 砂轮修整器滑台行程：60mm8. 砂轮轴向移动轴移动速度：7.5m/min9. 工件径向进刀轴移动速度： 12m/min10. 砂轮直径：?52~ ?180  砂轮厚度：   ≤25mm砂轮转速：3000~24000rpm11. 砂轮工作转速范围：  2500～8000rpm12.伺服主轴电机功率2.2KW    13. 机床外形尺寸（长x宽x高）：  2800x1500x250014. 机床毛重：       3000Kg15.齿轮最高加工精度：4级
