型号：KN-G320A/B品牌：南京康尼

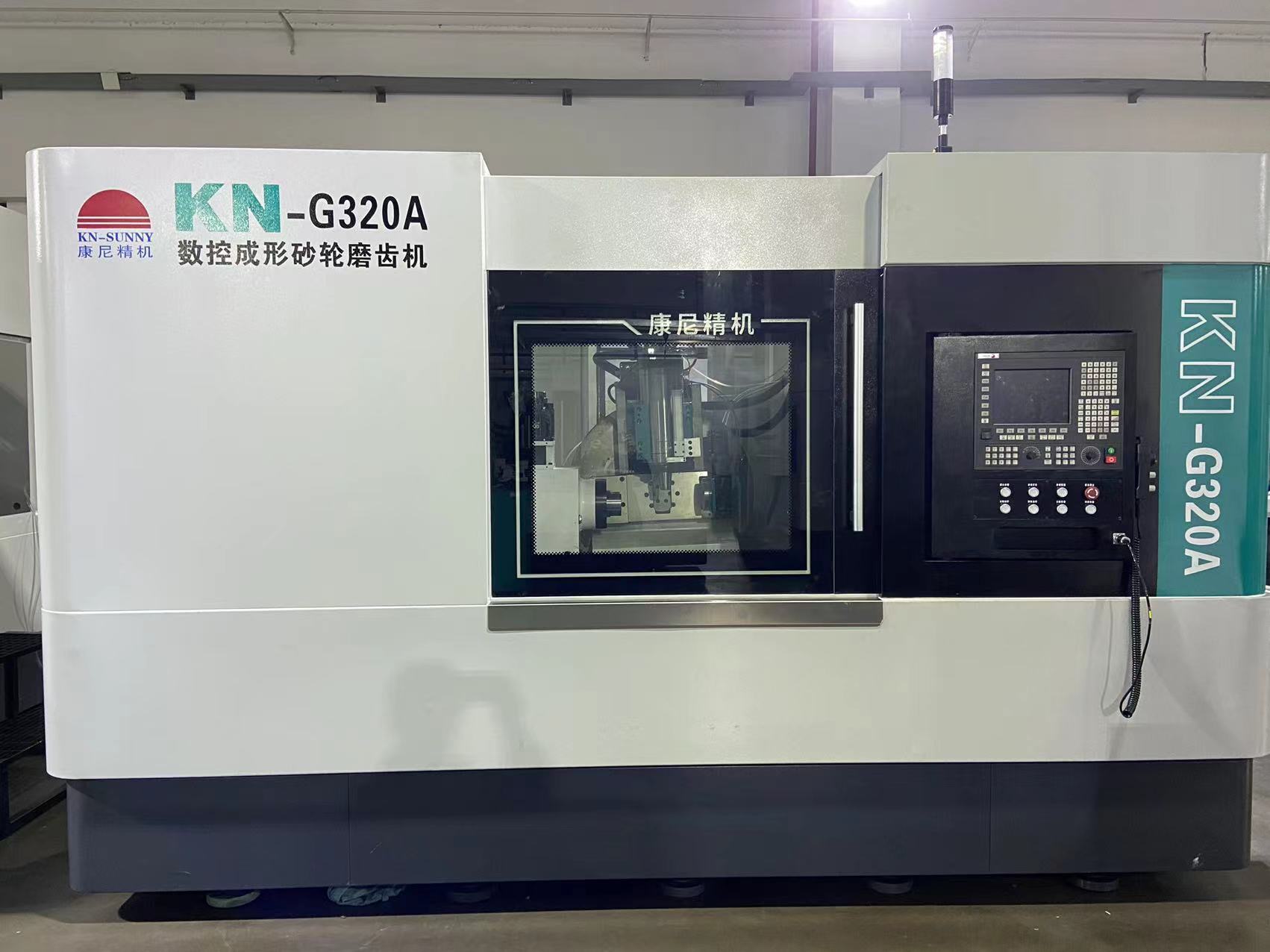

KN-G320A数控成形砂轮磨齿机的被加工零件采用卧式安装方式，机床共设有七个交流伺服轴（滑台纵向移动轴Z、滑台横向移动轴X、分度头轴A、螺旋角轴B、及砂轮修整轴U、V、Z）及交流变频调速电主轴。

砂轮修整采用随动的三轴联动法向修整方式，缩短了砂轮修整辅助时间，提高了工作效率，同时可修整任意齿形，大幅提升了金刚滚轮的使用寿命。

机床具有自动对刀、磨削余量自动分配功能。

可加工4级精度（GB/T 10095.1-2001）齿轮。

技术参数：

1. 工件最大外径：  ≥320mm

工件最小根径：  φ20mm

2. 分齿数：     任意

3. 模数：       1～8mm

4. 最大工件重量： 80kg

5. 最大螺旋角：   ?45?

6. 头、尾架最大顶尖距：  750mm

7. 工件纵向移动轴最大行程： 700mm

8. 砂轮沿工件径向进刀轴行程： 250mm

9. 工件纵向移动轴最大移动速度： 12m/min

10. 砂轮沿工件径向进刀轴最大移动速度：  1.2m/min

11. 砂轮直径：   ?50～250mm

砂轮厚度：   ≤30mm

砂轮中心孔：  ?20/ ?75mm

12. 砂轮工作转速范围：  2500～8000rpm

13. 砂轮修整器沿砂轮径向最大移动量： 110mm

    砂轮修整器沿砂轮轴向最大移动量： 60mm

14. 主轴锥孔：  莫氏5号

15. 电主轴最大功率： 6KW

16. 机床外形尺寸：   3280?2380?2080

17. 机床总重：       6500Kg
