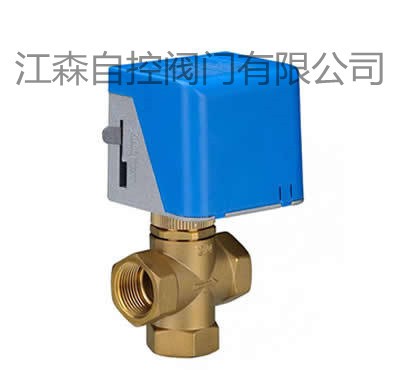

VA7010江森电动三通阀
产品概述:
VA7010系列开关式电动三通阀由VA7010系列阀门驱动器和VA7010系列铜阀组成。用于控制冷水或热水空调系统管道的开启或关闭,达到控制室温之目的。驱动器由单向磁滞同步电机驱动,阀门弹簧复位。阀门不工作时处于常闭状态,当需要工作时,由温控器提供一个开启信号,使电动阀接通交流电源而动作,开启阀门,冷冻水或热水进入风机盘管,为房间提供暖气或冷气,当室温达到温控器设定值时,由温控器提供一个开启信号,使电动阀接通交流电源而动作,开启阀门,冷冻水或热水进入风机盘管,为房间提供冷气或暖气:当室温达到温控器设定值时,温控器另电动阀断电,复位弹簧使阀门,从而截进进入风机盘管的水流。通过阀门关闭或开启,使室温始终保持在温控器设定的温度范围内。VA7010系列电动阀之驱动器与阀体采用螺套连接方式,可以在阀门安装之后,再安装驱动器,现场装配。接线灵活、方便。驱动器之平面设计可以贴近墙面安装,占用空间小,产品可靠耐用,工作噪音低,并能在隐蔽式风机盘管装置内常出现的高温环境可靠工作。
特点介绍
A.阀体黄铜锻造,不锈钢杆及弹簧,体积小,耐腐蚀。
B.阀芯结构优化,在不减少kv值的情况下,允许压差大。
C.驱动器与阀体分离,可快速拆装。
D.驱动器有可供系统高度和维修使作用的手动操作杆。
技术参数:
公称压力 | 0-1.6mpa |
壳体材质 | 锻造黄铜 |
产品规格 | DN15-DN25 |
工作介质 | 冷水,热水 |
适用温度 | ≤94℃ |
结构、尺寸:
尺寸 | 二通 | 三通 | ||||
15 | 20 | 25 | 15 | 20 | 25 | |
A | 58 | 67 | 90 | 58 | 67 | 90 |
B | 14.5 | 19 | 24 | 29 | 34 | 38 |
C | 100 | 104. | 109.5 | 101 | 106 | 110 |
KV值 | 2.8 | 4.0 | 5.5 | 2.8 | 4.0 | 5.5 |
最大允许压差 | 0.15 | 0.15 | 0.08 | 0.15 | 0.15 | 0.08 |
注:以上K值为最大压差时的数据。
VA7010-VG4400系列风机盘管电动阀门:
产品简介概述
VG4400电动阀门技术参数 | VA-7010驱动器技术参数 | ||
产品 | VG4400系列阀门 | 型号 | VA-7010 |
型号 | VG4400 | 动作 | 开/关 |
阀体等级 | PN16 | 马达类别 | 磁带同步马达 |
阀体尺寸 | DN15 DN20 DN25 | 耗电量 | 7VA |
流量 特性 | 开闭式配合VA7010驱动器 | 行程 | 3MM (5MM MAX) 0.12INCH |
线性或者100%配合VA7040驱动器 | 全行程时间“开” | 约8-10秒 | |
阀体 | 二通常闭 | 全行程时间“关” | 约4-5秒 |
行程 | 3MM | 外壳保护 | IP40 |
介质 | 应用于HVAC系统中的水以及二醇 | 环境温度保护 | 工作 2- 60℃储存-20- 60℃ |
VG4400系列高性能/高关断力内置弹簧复位装置阀门可以根据控制器的要求调解水流量。适用于风机盘管,通风,可变风量以及加热系统。通常配VA7010系列开关驱动器适用,这种驱动器提供最小90N的关紧力,它体积小,并带有弹簧复位。
VG4400 系列开关式电动二通阀由VA7010系列阀门驱动器和VG4400系列铜阀组成。用于控制冷水或热水空调系统管道的开启或关闭,达到控制室温之目的。驱动器由单向磁滞同步电机驱动,阀门弹簧复位。阀门不工作时处于常闭状态,当需要工作时,由温控器提供一个开启信号,使电动阀接通交流电源而动作,开启阀门,冷冻水或热水进入风机盘管,为房间提供冷气或暖气;当室温达到温控器设定值时,温控器令电动阀断电,复位弹簧使阀门关闭,从而截断进入风机盘管的水流。通过阀门关闭或开启,使室温始终保持在温控器设定的温度范围内。
特点介绍:
1.高端断力可有效保证阀门关闭紧密,合成橡胶垫,关闭时无气泡:
2.驱动器与阀体分离,可快速拆装,能轻松更换配件。
3.内置回程弹簧,阀芯结构优化,在不减少kv值得情况下允许压差大;
4.阀体黄铜锻造,不锈钢杆及弹簧及弹簧,体积小耐腐蚀。
5.驱动器有可供系统调试和维修使用的手动操作杆:
6.最大限度节省能源,操作宁静,可配合线管位置,接线简单。
材质说明:
阀体材料 | 黄铜锻造 |
密封材料 | 丁晴橡胶 |
驱动器盖 | 阻燃ABS工作 |
介质温度 | ﹤90℃ |
阀杆材料 | 不锈钢(AIS1302) |
驱动器底盘 | 压铸铝合金 |
工作介质 | 水 |
