供应

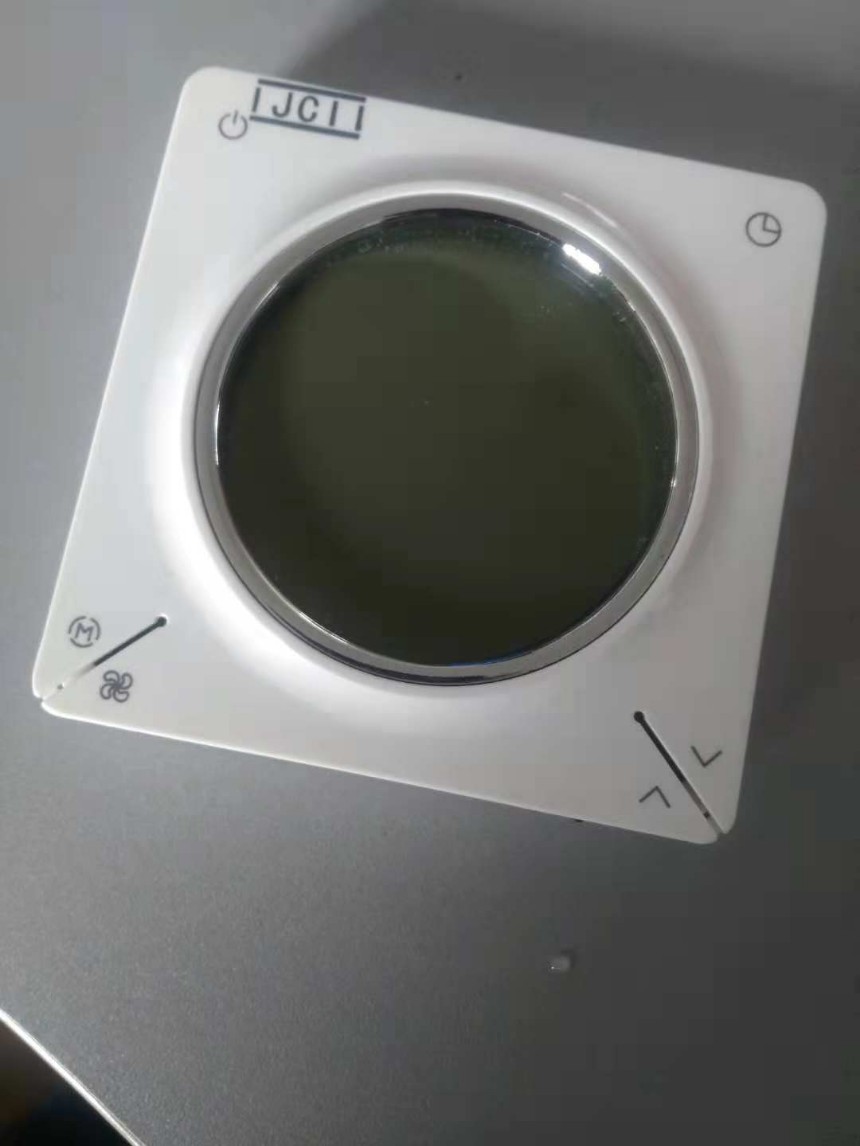

江森联网型温控器，联网型温控面板

220VAC风机盘管适用

主要性能

1. 可记忆式编程定时定温功能

2. 定时编程循环运行功能

3. 内置节能模式

4. 特有的系统类型控制选择，实现各种工况需求（风机停，阀关；风机停，阀停；）两种方式

5. 超大液晶屏幕搭配友好操作界面

6. 温度显示（室温或者设定温度）可选

7. 手动或者自动风速可选

8. Modbus标准485通讯接口

9. 设置参数可断电后保持

10.过冷保护功能

11.键盘锁功能，可以锁住/解锁部分或全部按键

12.温度设定值范围可限定



应用范围：

联网型数字式温控器适用于中央空调风机盘管系统的室内温度调节，可控制风机盘管三速风机和阀门的开关。包括：

1.  两管制单独制冷；两管制单独加热；两管制手动调节制冷/加热转换

2.  通风模式

3.  手动或自动风机风速控制

4.  阀门开关控制

联网型温控器还具备独有的定时定温编程模式、定时循环及随时启动功能，实现更精准的房间温度控制及节能，并帮助维持电网的稳定。



技术参数：

工作电压：90/260VAC，50/60Hz

控制方式:比例积分算法，开关型输出

控制精度：25℃时为?1℃

负载容量：5A（风机）1A（阀门）

防护等级：IP20

温度设置范围：10～32℃

温度显示范围：0～60℃

运行环境温度：0～ 49℃

运输环境温度：-30～ 60℃

相对湿度：5%-90%RH，不结露

温度检测传感器：NTC10K

温外型尺寸：86mm?86mm?14mm



订货型号：

型号	背光	应用	供电电压（V）	通风模式	自动风速	485通讯接口	控制阀门
02.2628	有月光白色	2管制风机盘管	90/260VAC，50/60Hz	有	有	有	两线阀或三线阀



接线安装

联网型数字温控器可直接安装于标准86底盒。

请务必锁死端子螺丝，防止导线从端子上脱落而出。

安装位置的底盒及墙体温度不能高于手册规定的工作环境温度。

阀门控制

温控器通过内置传感器获取室内温度，并输出阀门开关命令以维持设定温度。风扇工作模式分为三速风机手动或自动模式。手动模式下，通过控制FH,FM,FL输出调节风速。自动模式下，风速取决于室温和设定值之间的差异。当室温达到设定值时，阀门关闭，风扇也关闭。



背光

按任意键都可激活背光灯。最后一次按键后背光灯超时显示8秒。在安装设定或安装测试模式下，背光灯最后按键后超时显示10秒。

舒适模式

舒适模式下，按下相应的按键调节温度和风扇运行模式。工作模式包括单独制冷，单独加热，自动或手动调节制冷/加热转换。

通风模式

按模式按钮进入通风模式。通风模式下，风扇按照手动设定风速运行。该模式下阀门不工作。
