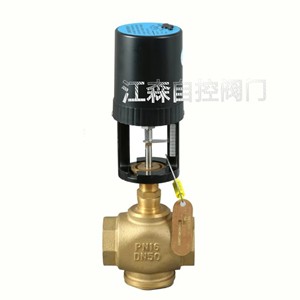

江森比例积分电动二通调节阀

产品概述

比例积分电动调节阀能调节蒸汽或冷热水的流量，广泛应用于中央空调、采暖、水处理、工业加工行业等系统的流体控制。

技术规范

公称压力：0-1.6mpa

壳体材质：黄铜/青铜

工作介质：热冷水、50%乙二醇、蒸汽

适用温度：2-120℃

特点

1.执行器选用铸铝支架及ABS塑料外壳、体积小、重量轻

2.适合多种控制信号：增量（浮点）、电压（0-10V）、电流（4-20mA）

3.具有0-10V或4-20mA反馈信号（选配）

4.阀体有铸铜、铸铁、铸钢、不锈钢多种材质可供选择，以适合不同工作介质及温度需求

5.功耗低、输出力大、噪音小

6.阀体有螺纹连接和法兰连接两种，安装方便，其构造符合IEC国际标准

主要外形尺寸

规格：DN25 DN32 DN40 DN50

流量系数：10 16 25 40

行程：19 22 22 22

关闭压差：1400 800 500 400

主要尺寸：L-110 120 130 145 H-265 270 275 285

阀体技术参数：

阀体型号    DN25    DN32    DN40    DN50    DN65

阀杆行程    20  20  20  20  20

压差（mpa）1.0 0.75    0.5 0.3 0.2

流量系数KV值   10  16  25  4   63

公称压力    1.6mpa

液体温度   水-10℃-95℃ 蒸汽-10℃-180℃

介质   冷/热水，蒸汽等

材质   阀体   黄铜，不锈钢

阀芯   黄铜，不锈钢

阀杆   不锈钢

密封   四氟填充，V型密封，弹簧自补偿

泄漏量 单座阀小于KV值得0.04%

执行器技术参数

动作/控制  可逆的，递增控制   可逆的，递增控制   比例式制型正转或反转

电机型式   交流永磁同步可逆机电

作用力  1000N   1000N   1000N

控制信号   增量/开关信号  增量/浮点信号   0（2）~10VDC或0（4）~20mADC

反馈信号            0（2）~10VDC或0（4）~20mADC

行程    25mm    25mm    25mm

工作温度    -10~-60℃   -10~-60℃   -10~-60℃

工作湿度    10%90%RH无结露
