随着工业自动化、环境监测的快速发展，传感器的广泛应用使得精确的数据采集和处理成为关键。因此数据采集卡成为了传感器和计算机系统之间的重要设备。

在使用中，不同类型的传感器（温度、压力、称重、振动）具有不同的输出信号类型，所以如何正确选择与其匹配的数据采集卡也是重中之重。

温度传感器分类:

热电偶: 基于塞贝克效应，两种不同金属导体连接成闭合回路时，若两个连接点温度不同，回路中就会产生热电势，从而实现温度测量。最常见的几种包括：J、K、T、E、N、B、R、S。

热电阻: 基于金属导体的电阻值随温度变化的特性，通过测量电阻值变化来推算温度。最常见的几种包括：pt100、pt1000。

针对不同的温度传感器，阿尔泰科技推出了PXI809X系列并提供了两种类型数据采集卡：

压力传感器原理：

压力传感器通过应变片、压电材料或电容式元件将物理压力转化为电信号。应变片压力传感器利用应变效应，通过压电效应或电容变化生成电信号，处理后的信号以标准电压形式输出。

数据采集卡选择：

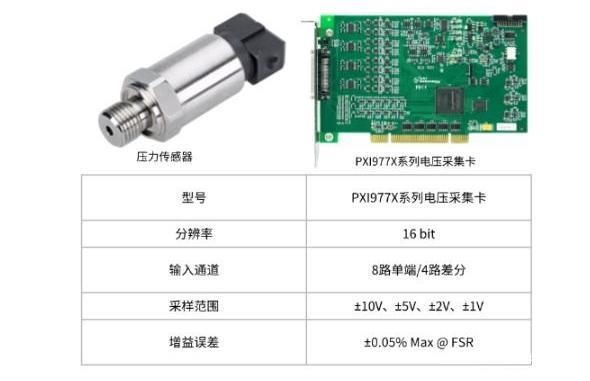

PXI977X系列电压采集卡：此系列数据采集卡以其多通道同步采集的优势，能够高精度采集压力传感器输出的电压信号，满足大多数压力测量需求。

称重传感器原理：

称重传感器通过应变片原理测量物体的重力，并通过应变信号转换为电信号。电桥输出的电压变化与物体的重量成正比，但通常需要外部对通道提供激励源才能正常工作。

数据采集卡选择：

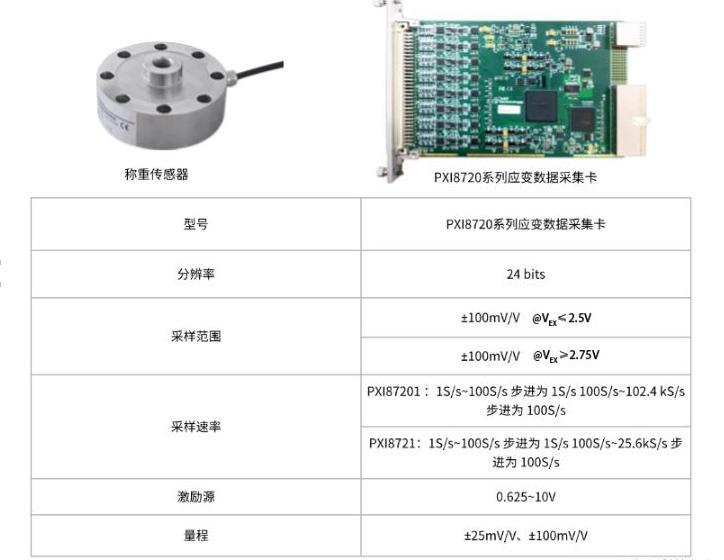

PXI8720系列应变数据采集卡：该系列卡专为应变片类型的传感器设计，自带激励源（0.625~10V），拥有24位分辨率以及 . 25mV/V、 . 100mV/V量程能够精准采集重量变化对应的电信号，广泛应用于称重传感器的测量和数据采集。

振动传感器原理：

振动传感器（如加速度计）利用惯性原理，将物体的加速度变化转换为电信号。压电（IEPE）振动传感器通过压电效应产生与振动成比例的电压信号，而麦克风则用于采集声音振动信号。

数据采集卡选择：

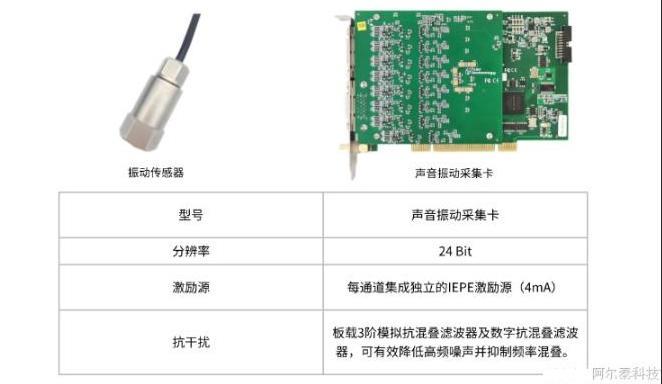

声音振动采集卡：该卡支持高精度24位信号采集，并内置IEPE激励源，特别适用于振动传感器、IPC振动传感器和麦克风等设备的信号采集，能够高效处理和记录振动信号，为设备健康监测和环境噪声监测提供精确数据。

数据采集卡与传感器的完美协同，是构建高效、精准测量系统的关键。通过选择合适的数据采集卡，并配合信号调理、系统集成和软件开发，可以实现对各种物理量的精准测量和分析，为工业自动化、科研实验和设备监测等领域提供可靠的数据支持。
