HC-45型矿用单体支柱压力盒是怎样工作的

时间:2025-06-01浏览:33次收藏

HC-45型矿用单体支柱压力盒工作原理及使用指南135*0538*5101


一、工作原理

HC-45型矿用单体支柱压力盒通过液压转换机制实现压力检测,其核心原理如下:

 ;;  ;;  ;;  ;;压力传导:

当外部压力作用于压力盒的导向球面盖时,压力通过活塞传递至内部填充的黄油介质。

液压变形:

黄油受压后推动工作膜发生形变,膜片弯曲程度与压力大小成正比。

信号转换:

 ;;  ;;  ;; 形变通过机械传动机构转换为压力显示信号,最终由油压机械压力表直观显示数值。

公式:压力值 ;;P=K . U(K ;;为压力盒常数,需通过率定表确定)。

二、结构组成核心部件:

导向球面盖:承受外部压力并传导至活塞。

活塞:直径可选100mm或150mm,推动黄油压缩。

黄油填充腔:液压介质,传递压力至工作膜。

工作膜:形变后触发压力显示。

油压机械压力表:直接读取压力值,量程0-60MPa(对应0-45吨)。

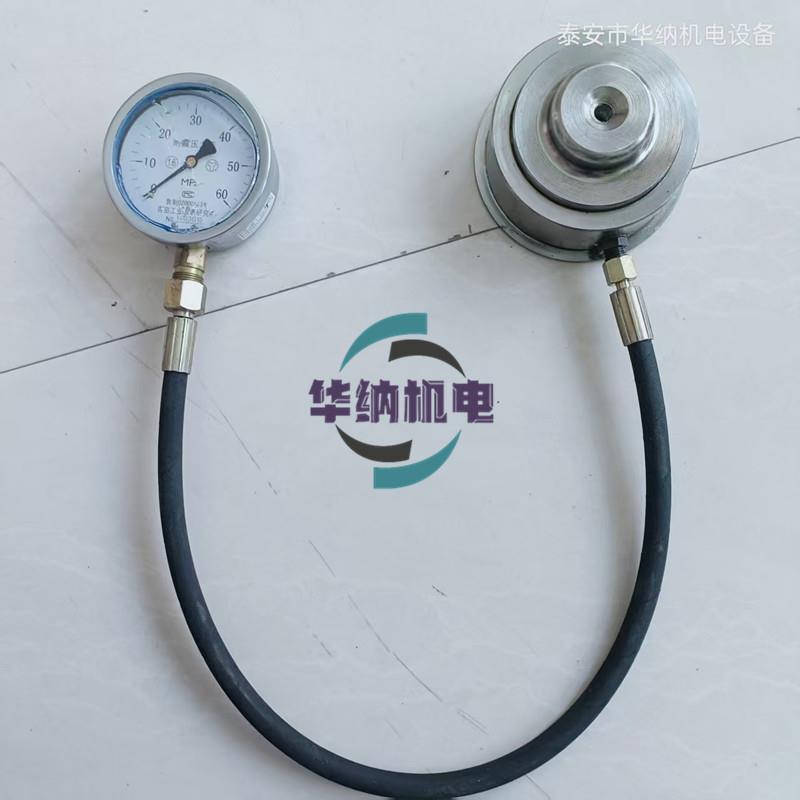

连接方式:压力盒与压力表通过高压油管连接,确保信号稳定传输。

三、技术特点测量性能:

量程:0-60MPa(0-45吨),覆盖矿用支柱常见压力范围。

精度:2.5级,满足工业检测标准。

设计优势:

结构紧凑:体积小、重量轻(约3.2kg),便于井下携带。

显示直观:油压机械表头可360 . 旋转,适应不同观测角度。

适用场景:单体液压支柱维修后的密封性能检测。井下支柱、棚架等结构的压力监测。

四、使用注意事项安装要求:

固定方式:使用U形螺丝扣夹和长条铁板将压力盒固定在顶梁钢盘上,钢盘需焊接平整(直径略大于压力盒,厚度约20mm)。

位置校准:确保压力盒中心与支柱轴线对齐,避免偏载。

操作规范:

打压控制:加压时需缓慢、均匀,避免冲击载荷。

泄漏检查:使用后检查高压油管接头是否漏油。

维护保养:

定期检查:每班检查螺丝是否松动,每月校验压力表精度。

介质更换:黄油需定期更换(建议每6个月),防止老化影响灵敏度。

五、故障排查

现象可能原因解决方法
压力表无显示液压油不足或油路堵塞补充液压油,清理油管
读数波动大工作膜损坏或黄油变质更换工作膜,更换液压油
接头漏油密封圈老化更换O型密封圈

总结:HC-45型压力盒通过液压转换实现压力检测,具有结构可靠、操作简便的特点。严格遵循安装规范、操作流程及维护要求,可确保其长期稳定运行,为矿井支护安全提供精准数据支持。
