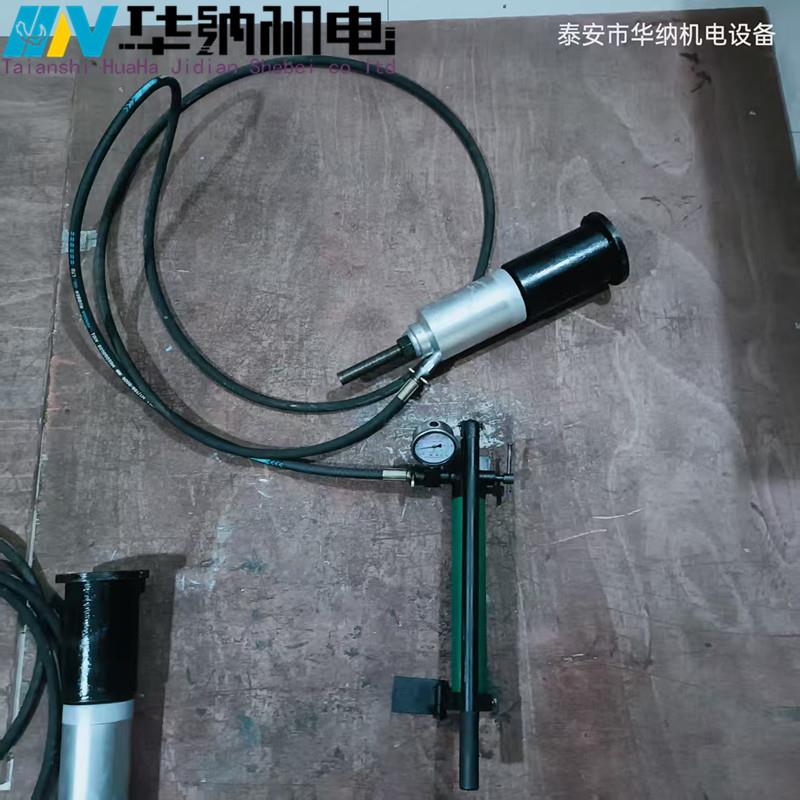

HC-200型管缝式锚杆拉力计使用方法

时间:2025-06-01浏览:34次收藏

HC-200型管缝式锚杆拉力计使用方法详解135*0538*5101


一、使用前准备

检查油量与液压油拧开双速油泵后端的加油孔盖,检查油量。若油量不足,需补充L-HM32#抗磨液压油,严禁使用酒精、乳化液、普通机油等替代品。储油筒内应保留约1/5的空间,避免油液过满。

排气操作

将手动泵置于比液压缸稍高的位置,拧松卸荷阀,压动手动泵使活塞伸出至最大行程,再打开卸荷阀使活塞缩回。重复上述操作2-3次,直至系统内空气完全排出。必要时可打开注油阀辅助排气。

连接设备

用高压胶管连接油缸与油泵,确保快速接头插入到位并插上U型销。安装压力表,检查所有接头是否紧固,防止漏油。

二、操作步骤

安装锚杆测力接头

将锚杆测力接头(拉杆)拧到锚杆末端,套上垫套,再套上油缸,确保活塞端向外。拧紧螺母,顺时针拧紧放泄阀。

加压与检测

水平放置油泵,均匀摇动手柄加压,压力逐渐升高。观察压力表读数,达到目标值后停止加压。最大压力不超过额定压力的90%(HC-200型额定压力为60MPa,建议使用压力≤54MPa)。

数据记录与卸压

记录压力表数据后,逆时针拧松放泄阀,使压力归零。拆卸各部件,清理设备并妥善保存。

三、注意事项

安全规范

严禁超载使用,以免损坏设备或引发安全事故。操作时远离锚杆末端,防止锚杆意外脱出伤人。环境温度需在-20℃~ 45℃之间,避免极端温度影响性能。

设备维护

保持液压系统清洁,定期更换液压油,清洗滤网。油缸用毕后将活塞缩回,并在活塞杆表面涂防锈油。检查接头、密封圈等易损件,发现老化或损坏及时更换。

故障处理

压力表无显示:检查液压油是否充足,接头是否松动。

活塞无法缩回:检查卸荷阀是否拧紧,油管是否堵塞。

漏油:检查接头是否扣压到位,密封圈是否老化。

四、技术参数补充

额定拉力:200kN(20吨)

油缸直径:55mm

活塞直径:30mm

最大行程:70mm

重量:约15kg

适用场景:煤炭、隧道、交通等领域的锚杆支护工程质量检测。

总结:HC-200型管缝式锚杆拉力计的操作需严格遵循准备、加压、检测、卸压的流程,注重安全规范与设备维护。通过定期检查与正确使用,可确保检测结果的准确性及设备的使用寿命。
